Дровокол: выбор и изготовление самодельного, исходя из потребности в дровах и режима работы

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

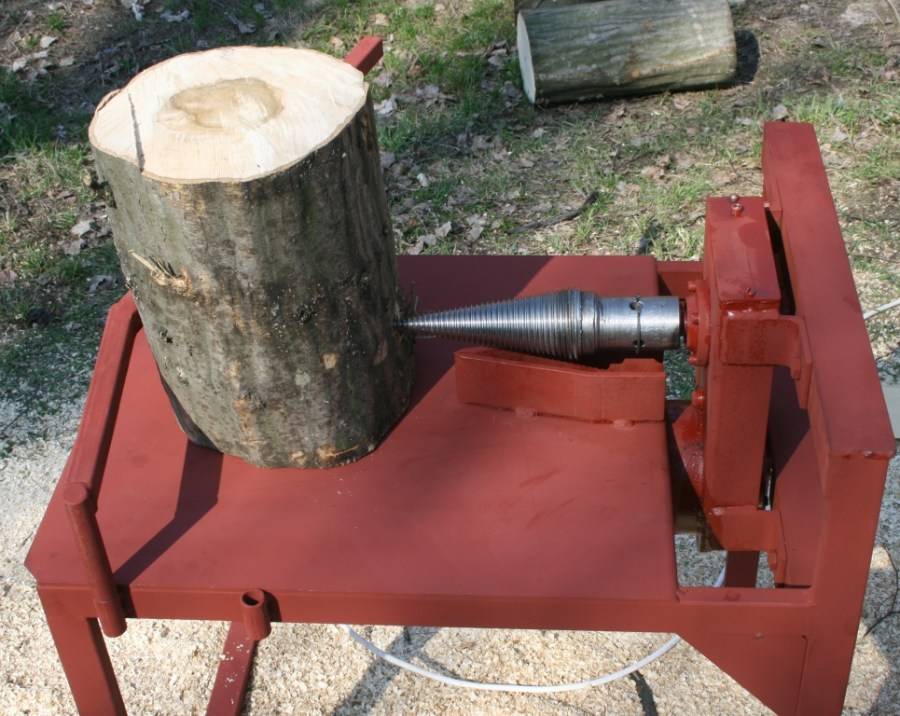

Винтовой конус

Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.

Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.

Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.

Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:

  1. Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
  2. На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
  3. Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
  4. Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
  5. На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
  6. Цепь и электромотор нужно закрыть кожухом.

Имейте в виду, конусный дровокол достаточно травмоопасен

При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

  • мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
  • для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
  • частота вращения конусного винта — не более 500 об/мин;
  • станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
  • вал конуса устанавливается на подшипниковых опорах;
  • конус должен иметь упорную резьбу;
  • при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
  • во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

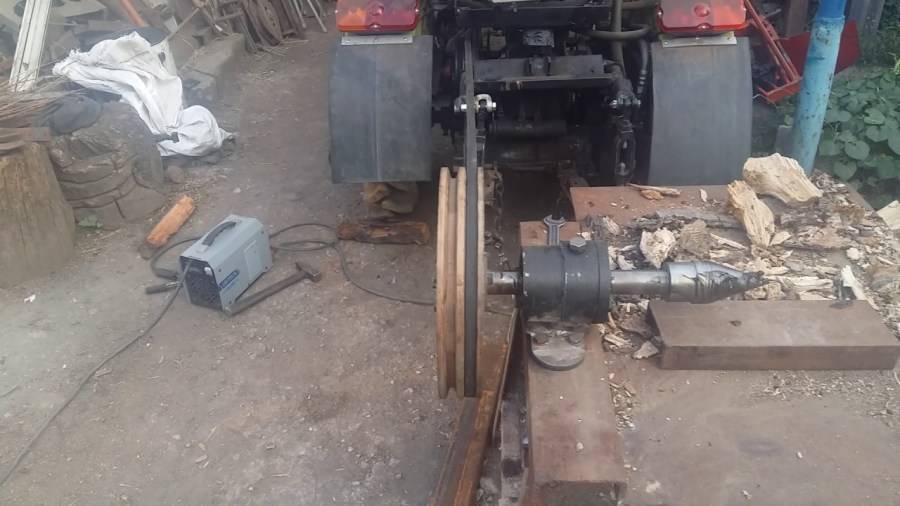

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

  • вал диаметром 3 см и длиной 35 см;
  • шкив ременной передачи;
  • опора вращения – 2 шт.;
  • конус типа «шуруп» с указанными ранее размерами.

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат мощностью более 6 лошадиных сил, который устанавливается на мотоблоки. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

  1. Подобный электрический станок имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
  2. Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
  3. Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
  4. Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
  5. Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Рекомендации по изготовлению:

  • Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
  • Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
  • Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.

Originally posted 2018-03-28 15:34:04.

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

  • Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
  • Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

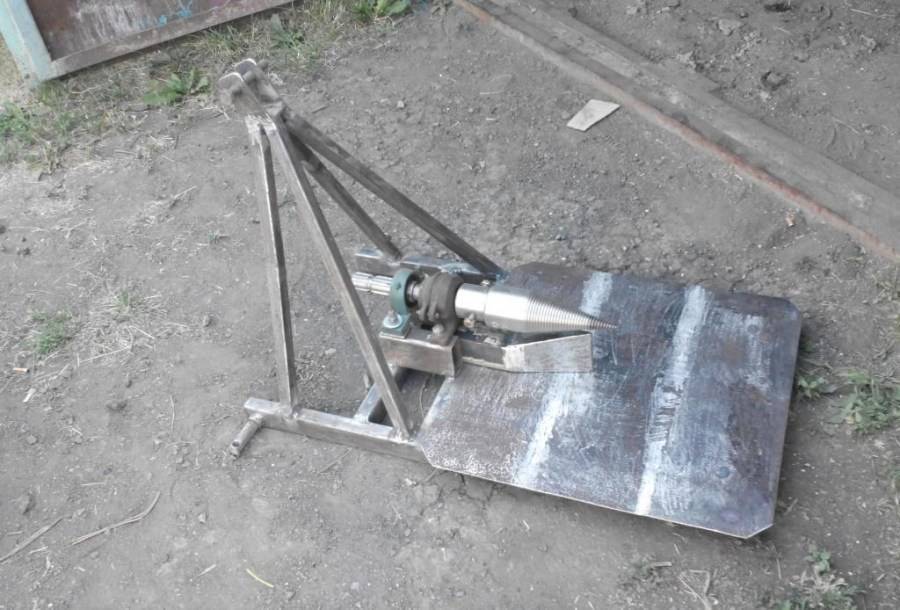

Дровокол конусный своими руками

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Напоследок о ручных топорах

Если у вас нет возможности самостоятельно изготовить механизированный дровокол, придется рубить дровишки традиционным способом

Здесь важно подобрать удобный инструмент, который максимально облегчит работу

Как выбираются топоры для колки дров:

  1. В магазинах продаются колуны с разной длиной рукояти и весом лезвия (2—5 кг). Приобретайте инструмент, подходящий вашей физической форме, ведь махать топором нужно часто и долго. Не стоит сразу брать самые тяжелые экземпляры.
  2. Деревянное топорище качественных изделий выстругивается из вяза, клена или березы. Указанные породы не крошатся в щепы и не раскалываются.
  3. Не покупайте топор со слишком короткой рукояткой, уменьшающей силу нанесения ударов. Чересчур длинное топорище легко обрезается под нужный размер.
  4. Проследите, чтобы «голова» плотно сидела на рукояти.

Если позволяет бюджет, стоит обратить внимание на более практичные импортные колуны с прочной пластмассовой рукояткой и различными профилями лезвия, сделанного из качественной стали. Популярные варианты – прямые топоры бренда Fiskars и колуны для заготовки дров со смещенным центром тяжести от производителя Vipukirves

Простой ручной дровокол. Пошаговая инструкция по изготовлению


Дровокол ручной своими руками Более простая конструкция, для создания которой нужно подготовить:

  • рессору от автомобиля;
  • уголок металлический (40 или 50);
  • пару отрезков уголка длиной 55 см;
  • еще пару – длиной 15 см.


Автомобильная рессора


Металлический уголок

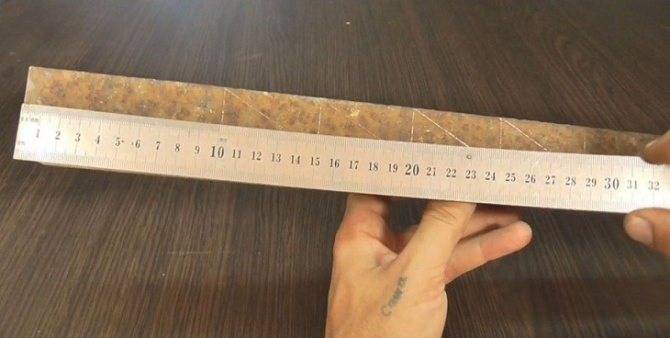

Два уголка по 5 см и еще два – по 15 смШаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.


От краев нужно отступить по 10 см


Размечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.


От угла нужно отступить 1,5 см

Шаг 3. Разметьте середину по 5 см, как на фото ниже.


Середина уголка размечена по 5 см

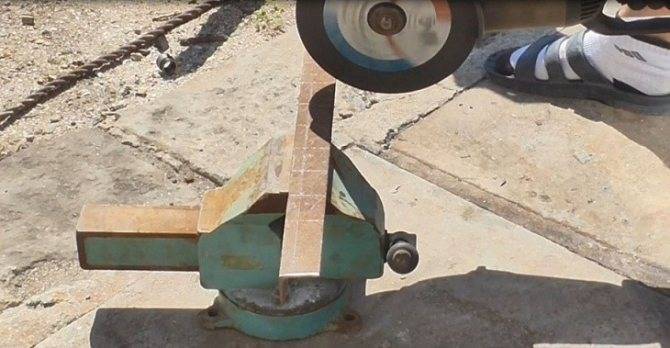

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.


Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.


Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.


Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.


Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.


Берутся короткие уголки

Шаг 9. Приварите длинные уголки к коротким.


К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.


Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.


В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.


Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.


В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.


Втулку нужно приварить к рессоре


Втулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.


В уголках сверлятся отверстия

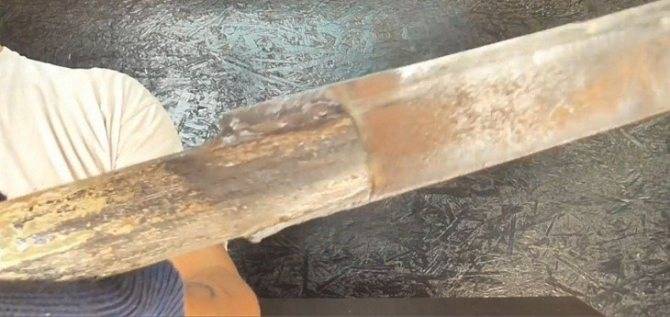

Шаг 16. Далее возьмите кусок трубы.


Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.


Труба приварена к рессоре

Шаг 18. После этого заточите рессору.


Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.


Сборка всех деталей


Процесс сборки

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.


Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.


Дровокол приварен к трубе, забетонированной в землю


Так инструментом удобнее пользоваться

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Класс

Бытовые – маломощные и дешевые дровоколы небольшой производительности. Сфера использования: заготовка дров для частного хозяйства (обеспечение топливом камина, печи, бани, твердотопливного котла). Бытовые дровоколы наиболее распространены.

Полупрофессиональные – мощнее, производительнее и дороже бытовых агрегатов. Сфера использования: снабжение дровами коммунальных предприятий, котельных, гостиниц, многоэтажных домов, пансионатов.

Промышленные (профессиональные) – наиболее мощные и производительные дровоколы, перерабатывающие большие объемы древесины. Зачастую выполняют торцовку бревен. Правда, и цена таких устройств самая высокая. Сфера использования: заготовка дров для коммерческих целей.

Важно: при выборе дровокола обращайте внимание на производителя. Не стоит экономить, покупая дешевый колун малоизвестного бренда. Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей

Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей.

1 Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

По типу питания они подразделяются на модели:

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

1.1 Делаем дровокол своими руками

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Аппарат сделанный своими руками

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.

1.3 Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

  1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
  2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
  3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

  1. Двигатель Лифан 13 л. с. — 14 300;
  2. Гидроцилиндр 100/40/61 — 10 420;
  3. Гидрораспределитель — 3 510;
  4. НШ32 — 1 610;
  5. Привод НШ от МАЗа — 3 960;
  6. Ступицы с колесами от ВАЗ — 1 500;
  7. Шкив на двигатель — 1 000;
  8. Ремни клиновидные — 830;
  9. Масло гидравлическое 40л. — 2 600;
  10. РВД + муфты — 2 500;
  11. Фланцы к НШ — 440;
  12. Металл для ножей — 1 000;
  13. Металл для всего остального — 4 000;
  14. Болты, гайки, шайбы и т. п. — 640;
  15. Масло в движок — 380;
  16. Шланг резиновый + хомутки —300;
  17. Краска — 630;
  18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
  19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
  20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
