В каких случаях рекомендуется на втором этаже настилать холодные полы
Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.
- Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.
- Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?
Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

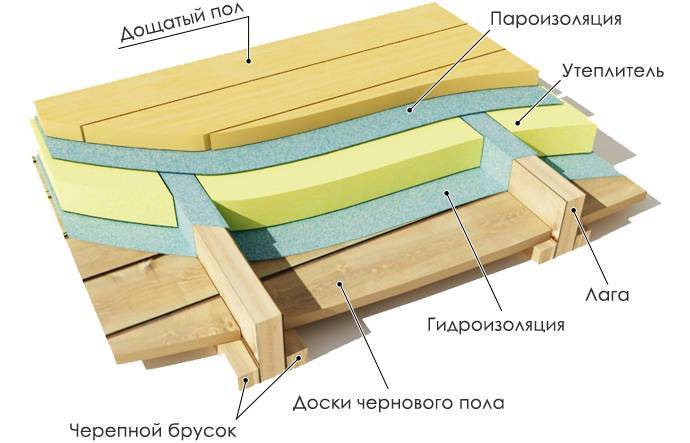

Схема утепления деревянного пола
Работа
Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.
Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.
Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.
Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.
В качестве утеплителя можно использовать:
- обычный шлак, который засыпается в промежутки между балками;
- минеральную вату;
- пенопласт;
- керамзит или опилки.
В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.
Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.
Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.
После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.
Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.
Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.
Заключение
Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.
Посмотрев видео, можно более подробно ознакомиться с данной технологией.
Преимущества и недостатки по сравнению с плитами перекрытия
Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!
В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.
Плюсами деревянных балок являются:
- Экологичность, так как дерево — это возобновляемый натуральный материал.
- Небольшая масса.
- Низкая теплопроводность по сравнению с бетонными конструкциями.
- Невысокая цена по сравнению с другими видами перекрытий.
- Большой ассортимент в выборе.
- Простота установки балок.
Отрицательные стороны у древесины тоже имеются:
- Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
- Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
- Горючесть (натуральные материалы легко воспламеняются).
Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.. Теперь рассмотрим бетонные перекрытия и их недостатки:

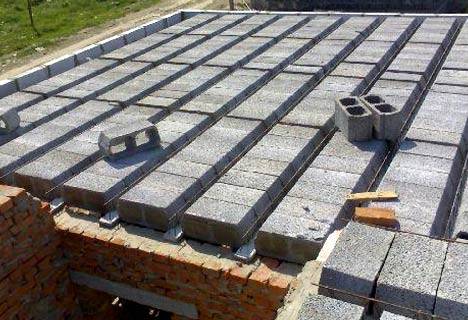

Теперь рассмотрим бетонные перекрытия и их недостатки:
- Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
- Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.
Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.
Формирование напольного покрытия
Итак, с вопросами, чем лучше утеплить самостоятельно пол в деревянном доме, какими способами это лучше сделать, разобрались. Остается дать немного информации о том, как сформировать напольное покрытие.
Если конструкция пола – это бетонная стяжка, то для ее покрытия потребуются материалы и технологии, используемые для отделки бетонных полов. Тем более, сам пол уже утеплен, так что дополнительных мероприятий не потребуется.
Что можно предложить. Вот несколько традиционных вариантов: линолеум, ламинат с подложкой, дощатый пол с укладкой под него лаг, керамическая плитка, камень и прочее.
Сооружение пола по балкам перекрытия немного сложнее. Если собирается дощатый пол, то он проводится без дополнительных операций и вложенный, то есть по стандартной технологии. Для того чтобы уложить по балкам ламинат или линолеум, потребуются дополнительные вложения в виде фанерных листов или плит ОСП. Именно они сначала укладываются по балкам, выравниваются в одной плоскости, а затем уже на них можно монтировать напольную отделку. При этом подложечный слой обязательно обрабатывают защитными составами, чаще олифой.
Дощатый под в деревянном доме
Перед тем как сделать утепленный пол в деревянном доме, необходимо хорошо продумать, какую технологию и теплоизоляционный материал лучше использовать. Но учтите, что на теплоизоляционных мероприятиях не стоит экономить. Первоначальные вложения окупятся быстро за счет снижения потребления энергоносителя на обогрев деревянного дома.
Деревянное межэтажное перекрытие первого этажа
Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:
Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом
Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками. Схема деревянного перекрытия с разделенными балками
Схема деревянного перекрытия с разделенными балками.
Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.
К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре
Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева. Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м
Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели
Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.
Когда нужно утеплять потолок
Законы физики, известные со школьной скамьи, гласят, что более теплый воздух всегда стремится подняться вверх. В случае, когда в помещении чердака отсутствует отопление, тепло, поднимающееся с этажа, расположенного ниже, будет попадать на чердак, а оттуда — выходить наружу. Потери тепла в таких обстоятельствах могут составлять до 40%. Согретые воздушные массы могут проникать сквозь зазоры деревянного потолка и микротрещины в бетонной плите перекрытия. Грамотно обустроенная теплоизоляция позволяет снизить процент теплопотерь, устранить промерзание и, в конечном счете, поможет вам сократить уровень расходов на отопление жилья.
Мнение эксперта
Константин Александрович
В каждом частном доме, где имеется «холодный» потолок, следует теплоизолировать перекрытия. Причем, мероприятия по утеплению могут производиться как на стадии строительства, так и в процессе проживания в уже построенном коттедже. В последнем случае монтаж утеплителя производится тогда, когда старые перекрытия утрачивают изолирующие качества в процессе естественного износа конструкции.
Совместная работа стальных балок и монолитного перекрытия
При расчете конструкций зданий и сооружений инженер выполняет построение расчетной модели из конечных элементов и, как правило, модель подходит только для одного расчетного случая. В заметке рассмотрим сложности при работе со стальной балочной клеткой, на которую опирается монолитная железобетонная плита.
Представим задачу: необходимо выполнить расчет несущей способности стальной балки, если известны конструкция балок (длина, шаг) и конструкция покрытия. По большинству рекомендаций инженер без труда вычислит грузовую площадь, составит расчетную схему в виде балки, приложит нагрузку и получит изгибающий момент, который и пойдет для проверки сечения.
Рис. 1 Грузовая площадь балки
Устройство межэтажных перекрытий по деревянным балкам
Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.
Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.
Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:
- В посадочные гнезда устанавливаются несущие балки.
- Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
- Снизу крепится черновой пол.
- В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
- Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.
Способы усиления деревянных балок перекрытия
Условно технологии усиления балок можно разделить на несколько видов:
- реставрационные;
- реконструкционные.
Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.
Деревянные накладки
Монтаж деревянных накладок на поврежденную балку.
Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.
Металлические пластины
Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).
Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.
Обмотка углеволокном
Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).
Углеволокно, наклеенное на поврежденный брус.
Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.
Протезирование
Протезирование с помощью металлических протезов и накладок.
Протезирование с помощью металлических протезов и накладок.
Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.
Реконструкционная категория включает такие методы, как
- установка опор (колон, вертикальных балок);
- монтаж дополнительных балок.
Установка опор
Опорная свая в подпольном перекрытии.
При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.
Дополнительные балки
Частый шаг для бруса с недостаточным сечением.
При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.
Варианты улучшения несущей способности межэтажных перекрытий
О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.
Варианты усиления:
- Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
- Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
- Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.
Укрепить межэтажные перекрытия можно с помощью металлических изделий
Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.
Настил наката: рекомендации
Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.
Схема настила наката.
В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм
Очень важно контролировать, чтобы края листов ложились именно на середину балки
Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.
Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.
После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.
Как уложить межэтажное потолочное перекрытие по деревянным балкам?
До начала установки делается расчет балки на прогиб. Понадобятся:
- балки;
- бруски, прибиваемые к нижним частям лаг (черепные деревянные бруски);
- материалы для гидроизоляции;
- щиты накаты,
- пол и лаги.
Использование засыпки неуместно, так как она не обладает нужными шумоизолирующими показателями. Нежелательно устройство полиуретана из-за высокой токсичности.
Устройство такого перекрытия по балкам многослойная. От его качества зависит комфорт проживания в частном доме. Здесь используются варианты: шумоизоляционные и теплоизоляционные материалы.
Пошаговое выполнение монтажа по балкам:
- К балкам крепится материал, выполняющий роль потолочного перекрытия: фанера, ДСП, доски и др.
- Один на другой, внахлёст, выкладывается пароизоляционное потолочноепокрытие, в случае необходимости плёнка закрепляется к балкам строительным степлером.
- В потолочное межэтажное перекрытие по балкам с особой аккуратностью укладывают минеральные маты.
Утеплитель должен точно укладываться на балки. Устройство служит звукоизолятором. Если это пенопласт, то лучше всего его фиксировать деревянными колышками между балками и пенопластом.
Слой утеплителя в доме закрывают мембраной, защищающей конструкцию от пара. Основное назначение этого слоя – воспрепятствовать проникновению элементов минеральной ваты внутрь помещения.
- Устройствомежду балками и перекрытиями заливают монтажной пеной, остатки после застывания обрезают.
- В заключение выполняется монтаж гидроизоляционного материала в виде досок, плит ДСП и др.
- Все промежутки между стенами и плитами заполняют войлоком, тем самым будут ослаблены обычные и ударные звуки. На верхнем этаже или чердаке на потолочное перекрытие укладывают резиново-пробковую дорожку, что обеспечивает идеальную звукоизоляцию. Весь периметр сопровождает зазор в виде вспененного полиэтилена или демпферной ленты. По углам формируют отверстия для вентиляции, которые включают в общую систему вентиляции в частном доме. Они будут способствовать отведению пара и влаги из потолочного перекрытия.
Устройство межэтажного перекрытия по деревянным балкам. Области применения и расчет деревянных перекрытий
Перекрытия по деревянным балкам рекомендуется применять:
- в зданиях, построенных из древесины (каркасных и рубленых);
- в дачных домах, рассчитанных на летнюю эксплуатацию;
- в хозяйственных постройках (сараях, банях, мастерских);
- в быстровозводимых домах сборно-разборного типа.
Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.
Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.
Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.
Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.
Таблица. Выбор шага балок
Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.
Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).
Шумоизоляция
Межэтажная звукоизоляция в деревянных перекрытиях стандартно имеет толщину от 15 см. При этом общая толщина перекрытия между этажами не менее 25 см. Конкретно для слоя волокнистого изолятора необходимо давать толщину не менее 10 см при плотности шумоизоляции от 50 кг/куб.м.
После монтажа балок и укладки плит минваты можно дополнительно уложить на пол рулонный, пробковый или войлочный настил. В коттеджах часто применяется минеральная мембрана. Правила монтажа мягких волокнистых материалов при укладке междуэтажной шумоизоляции:
- Набить рейки 40х50 мм на вертикальной части балки снизу.
- К рейкам нашить доски толщиной от 25 мм.
- Обернуть балку пароизоляцией, вывести кромку пароизоляции за стык балки со стеной на 10 см.
- Набить войлочные полосы на балку, можно использовать металлический, лучше пластмассовый крепеж.
- Плотно уложить блоки из волокнистого материала между балками.
- Расстелить войлочный настил поверх основы.
Независимо от материала, типа монтажа, деревянные перекрытия обрабатываются антисептиком, перед монтажом балки покрываются олифой и сушатся при комнатной температуре 48 часов.
Основная часть шумоизоляции межу этажами уложена. Снизу поверхность готова для обшивки гипсокартоном, вагонкой, другим материалом. Для обустройства пола необходимо дополнительно сверху на слой рулонного изолятора уложить теплоизол, если планируется основной пол из доски. Когда в качестве основного пола используют ламинат, теплоизол не применяют, в качестве подложки под плиты ламината используют фанеру.
Чердачное перекрытие по деревянным балкам
При устройстве чердачного перекрытия необходимо решить следующие основные задачи:
- Обеспечить прочность и жесткость перекрытия. Перекрытие должно выдерживать расчетную нагрузку с допустимым прогибом и не быть зыбким (не колебаться при движении по перекрытию).
- Сопротивление теплопередаче перекрытия должно быть не менее необходимого для обеспечения требований к энергосбережению в доме. Об условиях энергосбережения можно узнать из статьи «Расходы на отопление и сопротивление теплопередаче».
- Звукоизоляция перекрытия от воздушного шума должна отвечать установленному нормативу. Что такое воздушный шум читайте в статье «Плавающий пол — звукоизоляция перекрытий».
- Паропроницание и воздухопроницание перекрытия должно соответствовать установленным нормативам.
В домах эконом-класса наиболее популярны деревянные сборно-подшивные чердачные перекрытия по деревянным балкам. Такие перекрытия — простые в монтаже, легкие и недорогие, а недостатки перекрытий, при использовании их в качестве чердачных, менее выражены.
Перечислим недостатки деревянных перекрытий по сравнению с перекрытиями из металла и бетона:
- Ограниченная несущая способность и длина перекрываемого пролета.
- Склонность к зыбкости — колебаниям при движении людей, перемещении мебели.
- Горючесть, подверженность гниению и биоразрушению.
- Слабая звукоизоляция воздушного и ударного шума. Конструкция перекрытия может сама стать источником шума в виде скрипа.
| Рис.1. Чердачное перекрытие по деревянным балкам. 1 — верхняя обшивка с ветрозащитной подложкой; 2 — балка перекрытия; 3 — теплозвукоизоляция; 4 — пароизоляция; 5 — подшивка потолка |
Схема устройства деревянного перекрытия в современном исполнении приведена на рис.1.
В качестве деревянных балок используют брус сечением 150-250 х 100-200 мм. или доски 100-250 х 40-80 мм.
Применение досок позволяет уменьшить объем пиломатериалов, необходимых для устройства перекрытия, при некотором снижении долговечности, огнестойкости, звукоизоляции перекрытия.
В чердачном перекрытии это снижение вполне терпимо.
При использовании досок необходимо принимать меры по предотвращению скручивания балки под нагрузкой.
Для этого балки с двух сторон — сверху и снизу, обшивают слоем жестких листовых или плитных материалов — фанеры, плит ДСП, ЦСП или ОСП толщиной не менее 12 мм. (при шаге балок до 600 мм).
Плиты должны монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку; Прочно соединенная с балками обшивка образует силовой каркас, что препятствует скручиванию балки и увеличивает несущую способность перекрытия.
Листы обшивки часто бывает удобнее крепить на обрешетку (снизу) или лаги (сверху).
Рейки обрешетки сечением не менее 19х89 мм. устанавливают снизу перпендикулярно балкам с шагом не более 600 мм., удобным для крепления листов обшивки.
Для подшивки по обрешетке можно использовать менее жесткие листы — ГКЛ, ГВЛ толщиной не менее 12 мм. Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки). Листы обшивки крепятся саморезами длиной на 40 мм. большей толщины листа, с шагом 200 мм.
| Рис.2. Распорка между балками из досок |
Если сверху поперек балок крепятся лаги, то обшивку поверх балок не делают. В случае отсутствия верхней обшивки и лаг, при высоте досок более 150 мм. устанавливают вертикальные распорки
сечением не менее 100х38 мм., Рис.2.
Вертикальные связи должны располагаться в пролете балок на расстоянии не более 2100 мм от каждой опоры балки и от соседних вертикальных связей. Распорки удобно делать в местах стыка листов обшивки, если обдшивку крепят непосредственно к балкам. Распорки крепят к балкам на гвозди или специальные металлические кронштейны.
Типы перекрытий из дерева ↑
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.
Чердачное перекрытие из двутавровых балок
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Устройство деревянного перекрытия
Электрический теплый пол в деревянном доме
Так же как и с водяными теплыми полами сначала нужно рассмотреть виды электрических теплых полов
- Греющий кабель. Поставляется прямо в мотках. Классифицируется степенью нагрева, соотвтественно количеством выделяемого тепла, от 120 до 180 Вт/м2;
Греющий кабель
- Кабельная система на сетке или нагревательный мат. От первого вида функционалом не отличается, просто для удобства монтажа он уже заведомо прикреплен к заводскому основанию с уже определенным шагом;
Нагревательный мат
- Пленочный инфракрасный теплый пол. При толщине всего в пол миллиметра имеет мощность от 150 до 220 Вт/м2. По краям такой ленты идут металлизированные контакты, а тепло выделяет черная сетка, находящаяся в середине такой ленты.
Пленочный инфракрасный теплый пол
- Нагревательные карбоновые стержни, с принципом действия и подключением как и у пленочного инфракрасного пола.
Нагревательные карбоновые стержни
В каких случаях рекомендуется на втором этаже настилать холодные полы
Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.
Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.
Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?
Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.
Схема утепления деревянного пола
Виды перекрытий по материалу
- Деревянные;
- Железобетонные;
- Металлические.
Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:
безбалочные: монолитные, плитные;
- кессонные, шатровые, сводчатые;
- сборно-монолитные;
- перекрытия из плит газобетона.
Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.
Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.
В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.
Вариант конструкции перекрытия из газобетонных блоков
Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.
