Делаем сверлильный станок своими руками: из дрели, мини, полноценный

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

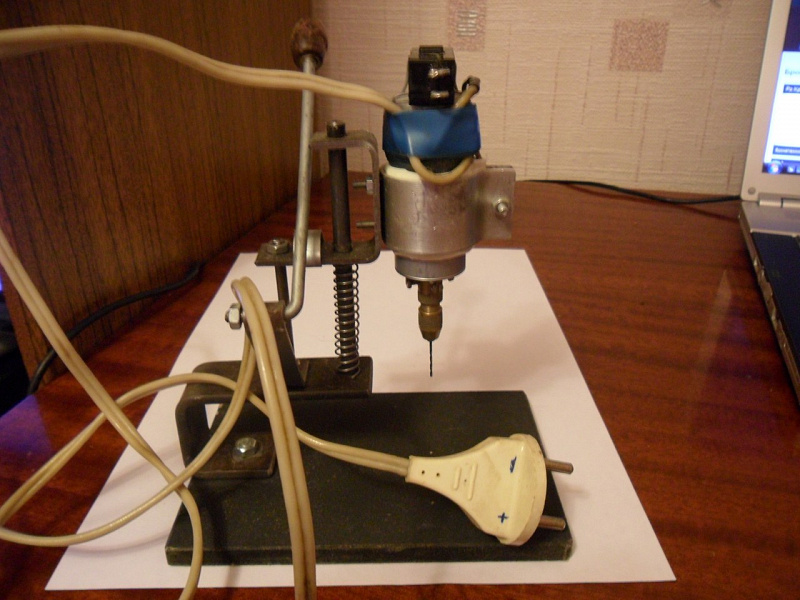

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

шестерня;
подшипники – две штуки;
две трубки;
стальное зажимное кольцо;
специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация	Описание действия
Подбор комплектации ФОТО: youtube.com	Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com	Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Сборка станка
Опробование нового станка ФОТО: youtube.com	Опробование

Распространенные ошибки

Если в процессе изготовления домашнего сверлильного станка будут допущены ошибки, все затраты по деньгам, времени и другим ресурсам будут впустую. Типичные ошибки изображены на рисунке:

На каждом рисунке указаны следующие типовые ошибки:

ошибки в процессе изготовления домашнего сверлильного станка

Низкая точность и слабость рамки под воздействием штатной нагрузки;
Колонна не должна быть полой внутри, иначе она не выдержит изгибающей нагрузки;
Штанга не выдержит упор инструмента.
Нет смысла сдваивать колонну поперечным способом. От этого устойчивость не увеличится.
Отбойник (в данном случае пружина) из-за своих непропорциональных размеров не приглушает нагрузки и вибрации, а наоборот их усиливает.
Несимметричная компоновка привода и шпинделя с одной стороны колонны будет только усиливать вибрации.
Основная ошибка – отсутствие отбойника, как такового. Его нельзя эксплуатировать, так как это опасно для здоровья.

Электрическая дрель есть у многих хозяев, которые самостоятельно занимаются строительством и стройкой. Однако одного такого инструмента может оказаться недостаточно для операций, требующих высокой точности, сверления под прямым углом или сложных задач. Для выполнения этих целей создаются сверлильные станки – установки, которые можно изготовить в домашних условиях из подручных материалов и бытовой техники. В том, как сделать сверлильный станок из дрели, нет ничего сложного.

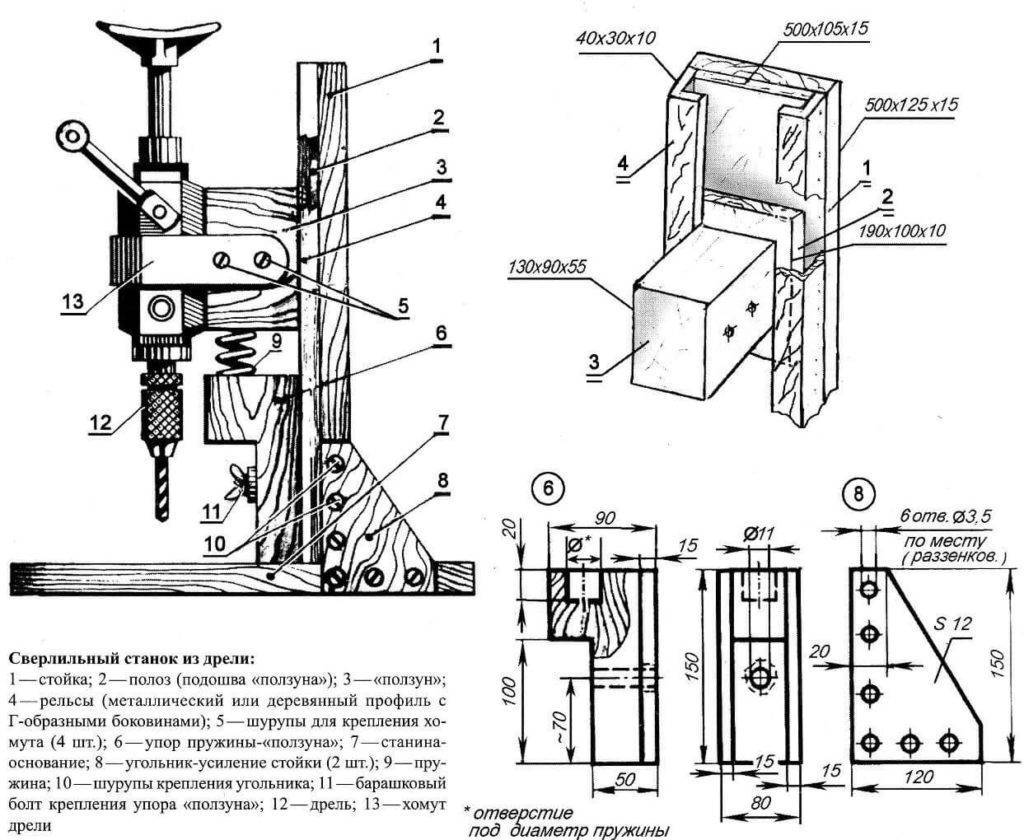

Доп.материалы(чертежи):

как сделать сверлильный станок из дрели своими руками чертежи

Summary

Article Name
Сверлильный станок из дрели своими руками – подробная инструкция, чертежи

Description
Лучше изготовить или купить ➜– Сверлильный станок своими руками ➜– Распространенные ошибки ➜– Чертежи ➜– Расположение основных конструктивных элементов.

Author

Publisher Name

Википедия строительного инструмента

Publisher Logo

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

Циркулярная пила или распиловочный станок.
Электролобзик.
Углошлифовальная машинка (УШМ или просто «болгарка»).
Дрель или шуруповерт.
Шлифовальный станок.
Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

Фанера 15 мм.
Доска сосновая, массив;
Мебельные направляющие для ящиков;
Втулка;
Мебельная футорка;
Крыльчатая гайка;
Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

Основание:
- Вертикальная рама;
- Шпиндельная коробка;
- Платформа (горизонтальная опора);
Сверлильный стол;
Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
Дрель (шуруповерт);
Механизм подпружинивания и рукоятка подачи сверла.

Основные преимущества станка

Эксперты утверждают, что сверлильный станок в некоторых случаях гораздо удобнее, чем дрель. Вот основные преимущества инструмента, который был сконструирован в домашних условиях:

Дрель соединяется с основой гибким проводом желаемой длины, поэтому она легко доберется в самые труднодоступные места;
Пользоваться инструментом намного удобнее, чем держать на весу электрическую дрель, особенно в том случае, если нужно просверлить отверстие на потолке или под потолком;
Он отличается компактностью и мобильностью. Его легко можно переносить или перевозить с места на место;
Дрель, закрепленная на станке, шумит гораздо меньше, чем без него.

Для того чтобы сконструировать примитивный инструмент, нужно хотя бы примерно представлять себе, что такое дрель. Это инструмент, состоящий из корпуса прямоугольной или овальной формы, в который встроено сверло. При включении аппарата сверло, благодаря электрическому току, начинает вращаться. Таким образом, в материале, с которым соприкасается сверло, появляется отверстие. В процессе вращения сверла оно постепенно увеличивается. Когда отверстие принимает желаемый диаметр и желаемую глубину, оператор выключает инструмент.

В древности, когда об электричестве никто и не слышал, на Руси традиционно использовались каменные и железные сверла. Их вращали вручную, применяя физическую силу. Такая работа была довольно трудоемкой и шла медленно. Появление электродрели заметно облегчило процесс сверления. Единственный минус новых технологий заключается в том, что электрический инструмент для сверления отверстий издает очень много неприятного шума. Этот шум напоминает громкое жужжание пчелы и хорошо слышен соседям, если домашний мастер сверлит отверстие в стене современного многоэтажного дома или старой «хрущевки».

Какие работы можно выполнять

Если домашний мастер пользуется дрелью от случая к случаю, обычно вопрос о станке отпадет сам собой. Многие бывалые мастера даже не покупают собственную электродрель,а берут напрокат у соседей, потому что стоимость качественного инструмента в специализированных магазинах довольно высока. Однако для тех, кто зарабатывает на жизнь ремонтами или работает в компании бытовых услуг «Муж на час», сверлильный станок – идеальный вариант. На нем можно выполнять следующие виды работ:

Сверление отверстий различного диаметра и разной глубины;
Обработка резьбы;
Подготовка картин, деревянных зеркал и вешалок к закреплению на стене;
Ремонт мебели, которая собрана из нескольких деталей, скрепленных между собой (сверление новых отверстий в том случае, если старые уже рассохлись и пришли в негодность).

Конечно, те же самые работы можно выполнять и при помощи электрической дрели, но использование специального прибора значительно ускорит процесс сверления. Поэтому, если приходится ежедневно сверлить большое количество отверстий (например, при изготовлении предметов мебели), прибор может стать настоящей «палочкой-выручалочкой». Главное – соблюдать технику безопасности при работе и следить, чтобы инструмент был надежно закреплен. Если во время работы дрель неожиданно выскочит из своего «гнезда», домашний мастер и те, кто в этот момент находятся рядом с ним, могут получить серьезную травму. Об этом нужно помнить, закрепляя дрель на основе.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

дрель
тросик
уголок металлический
проф труба квадратного сечения
тиски для заготовок
болты, гайки, шайбы, граверы
лист металла 3 мм
арматура
краска
хомут

Инструменты

дрель
сварочный аппарат
болгарка (УШМ)
наждак
напильник
наждачная бумага
кисть
штангенциркуль
линейка
молоток
метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Большое спасибо за внимание!

3.3K Поделились

Электродрель

Рынок электроинструментов предлагает покупателю широкий ассортимент дрелей как отечественного, так и импортного производства. Продукция отечественных предприятий занимает небольшой сегмент по сравнению с хлынувшим потоком электротоваров из Китая. Импортная техника, в основном, представлена лицензионными моделями известных фирм-производителей.

Следует заметить, что электроинструмент в подавляющем большинстве представляет продукт высокого качества, за редким исключением.

Для сверлильного станка годятся дрели, которые рассчитаны только на сверление без всяких дополнительных ударных устройств. Вставлять в станок дрель-перфоратор – это большая роскошь, поэтому для силового оборудования достаточно будет установить дрель с минимумом опций – таких, как:

регулировка количества оборотов;
реверс;
фиксатор кнопки включения.

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

полу чистовую механическую обработку деталей резанием;
цилиндрические и конические отверстия;
рассверливание имеющихся отверстий;
вырезание дисков;
нарезание внутренней резьбы;
вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

Вариант вертикального станка

Строение устройства

При предварительном конструировании сверлильного станка для эксплуатации дома можно дать волю фантазии и реализовать некоторые творческие задумки. Но полагаться на один только полет мысли и дизайнерские решения не приходится. Без точных расчетов и использования проверенных временем чертежей приступать к работе не стоит.

Сверлильные станки используются человечеством на протяжении долгих столетий, а история создания этого оборудования уходит в период Каменного века. Современные механизмы пришли на смену лучковым токарным и станкам с ножным приводом, которые повсеместно использовались в быту наших предков.

Сейчас мастера используют чертежи и наработки промышленных станков вертикально-сверлильной формы, по образцам которых и сверяют самодельные устройства. Их конструкция выглядит следующим образом:

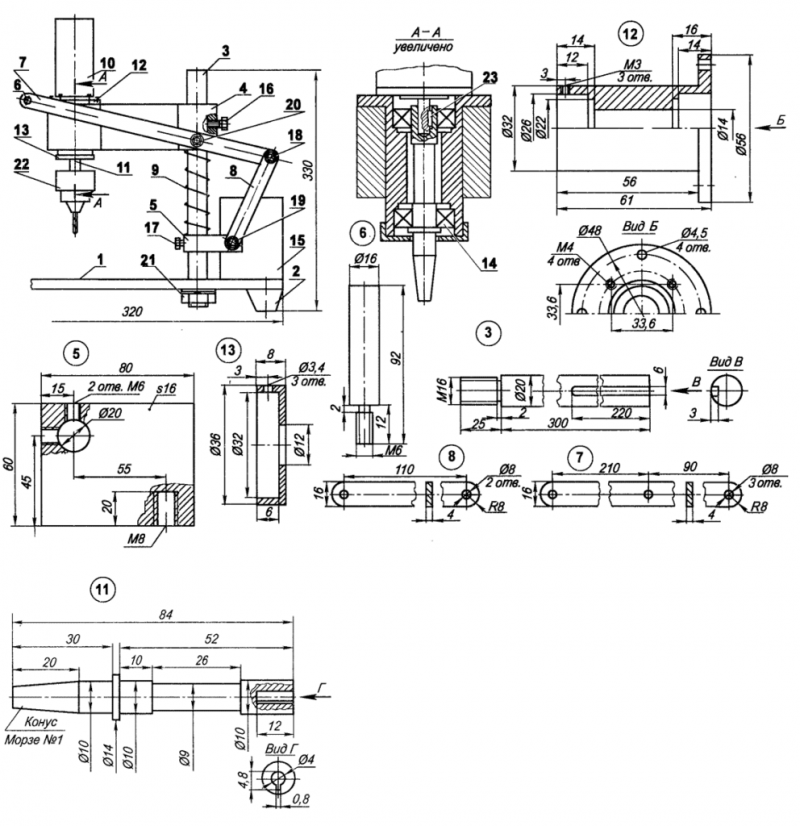

чертеж станков вертикально-сверлильной формы

Такой станок для дрели состоит из таких основных модулей:

станина;
стол, куда помещается будущая деталь;
стойка;
и консоль.

В будущем основание прочно фиксируется к самому верстаку или любой надежной поверхности, способной выдержать такое механическое воздействие. В большинстве случаев столом выступают прочные тиски. Если их нельзя реализовать можно заменить их на более старый способ – деревянный чурбак. Расширить функционал стола для того, чтобы на нем можно было производить фрезеровочные процессы, можно, если сделать его движимым для поворотов и сдвигов.

Консоль в обязательном порядке оснащают специальным подъемно-поворотным механизмом. Это необходимо, прежде всего, для того, чтобы подгонять ее по размерам и конфигурации обрабатываемой детали с последующей фиксацией. В любительских моделях ввиду сложности промышленных технологий подъемно-поворотным механизмом выступают рука оператора, а в качестве фиксации применяют ползун, а точнее, его винтовой зажим.

Механизм подачи нужен для шпинделя на рабочем ходу. Согласно основным техническим требованиям, в каждом сверлильном станке обязательно должен быть отбойник или группа мелких отбойных устройств, которые его заменяют. Это работает по принципу защиты: когда оператор отпускает рукоять подачи, то шпиндель вместе с кареткой автоматически прекращают работу и подымаются максимально вверх. Сделать качественный отбойник в домашних условиях совсем не сложно. Для этого можно использовать пружину, зафиксированную в особом положении.

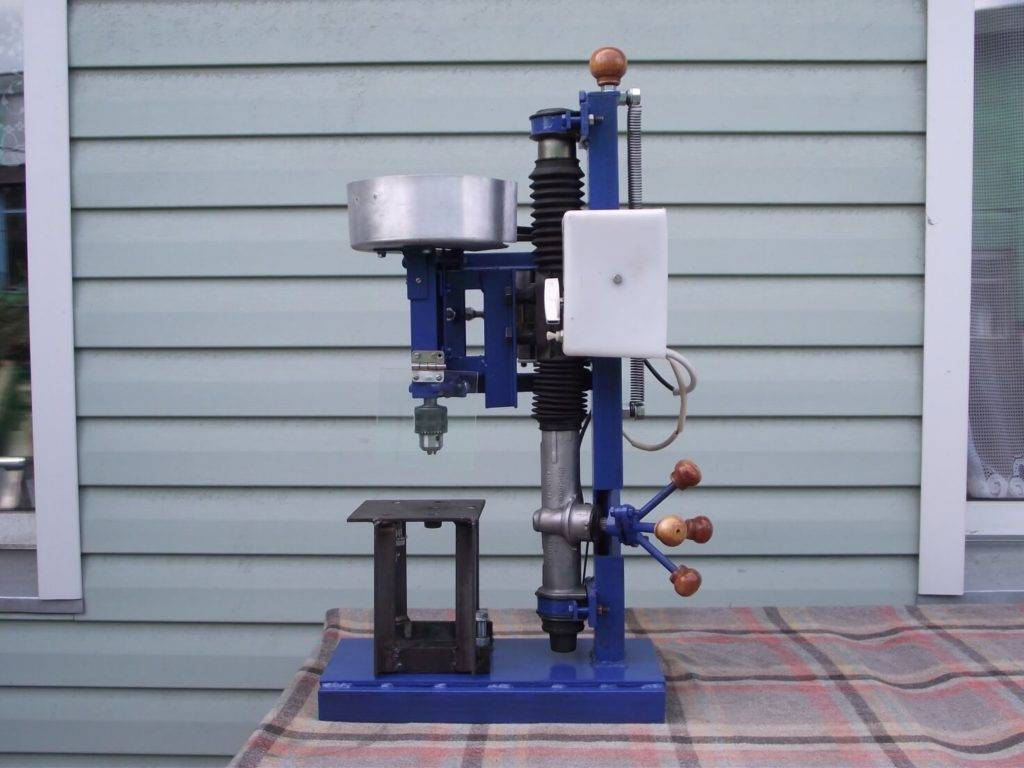

сверлильный станок из рулевой рейки

Не стоит пренебрегать необходимостью отбойника – это обязательная мера. В промышленных целях использование оборудования без отбойного механизма строго запрещено.

Как работает миниатюрный сверлильный станок

Вращение от вала электродвигателя при его запуске передается на зубчатую (у самых маленьких моделей) или ременную передачу. Скорость вращения шпиндельного узла и зафиксированного в нем инструмента изменяется посредством коробки скоростей оборудования, которая управляется при помощи специальной рукоятки.

Для фиксации сверла в шпиндельном узле маленького настольного станка может использоваться кулачковый или цанговый патрон. Для закрепления инструмента в кулачковом патроне необходим специальный ключ (в цанговом устройстве такой процесс выполняется автоматически).

За вертикальное перемещение шпиндельного узла со сверлом (движение подачи) отвечает специальная рукоятка, располагаемая на правой стороне корпуса рабочей головки. Автоматический возврат рабочей головки в исходное состояние обеспечивает специальная пружина, встроенная в механизм подачи.

Микрометрическая шкала на рукоятке подачи помогает высверливать отверстия заданной глубины

Отдельные модели мини сверлильных станков оснащены механизмом, позволяющим автоматически регулировать глубину сверления. Для того чтобы задействовать такой механизм в процессе выполнения сверления, его необходимо предварительно настроить, что выполняется следующим образом. Конец сверла опускается до отметки на боковой стороне детали, соответствующей требуемой глубине сверления. В таком положении затягивается рукоятка механизма ограничения глубины сверления, что и не даст инструменту в ходе обработки опускаться ниже требуемой глубины отверстия.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

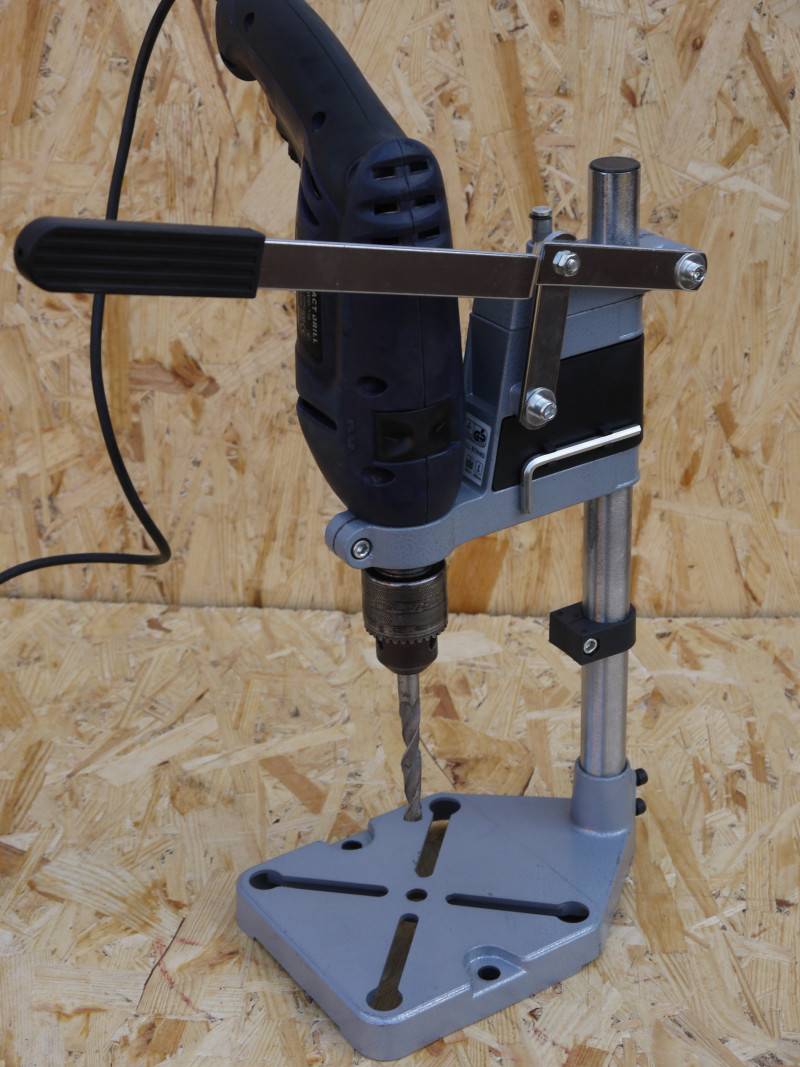

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

станина;
рулевая рейка;
двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Варианты сборки станка

В средствах массовой информации самодеятельные домашние мастера публикуют большое множество различных самодельных сверлильных станков. Оптимальные варианты сборки оборудования по сложности изготовления и затратам:

Пружинная.
На основе рулевой рейки.
С ременной передачей.
Мини станок.

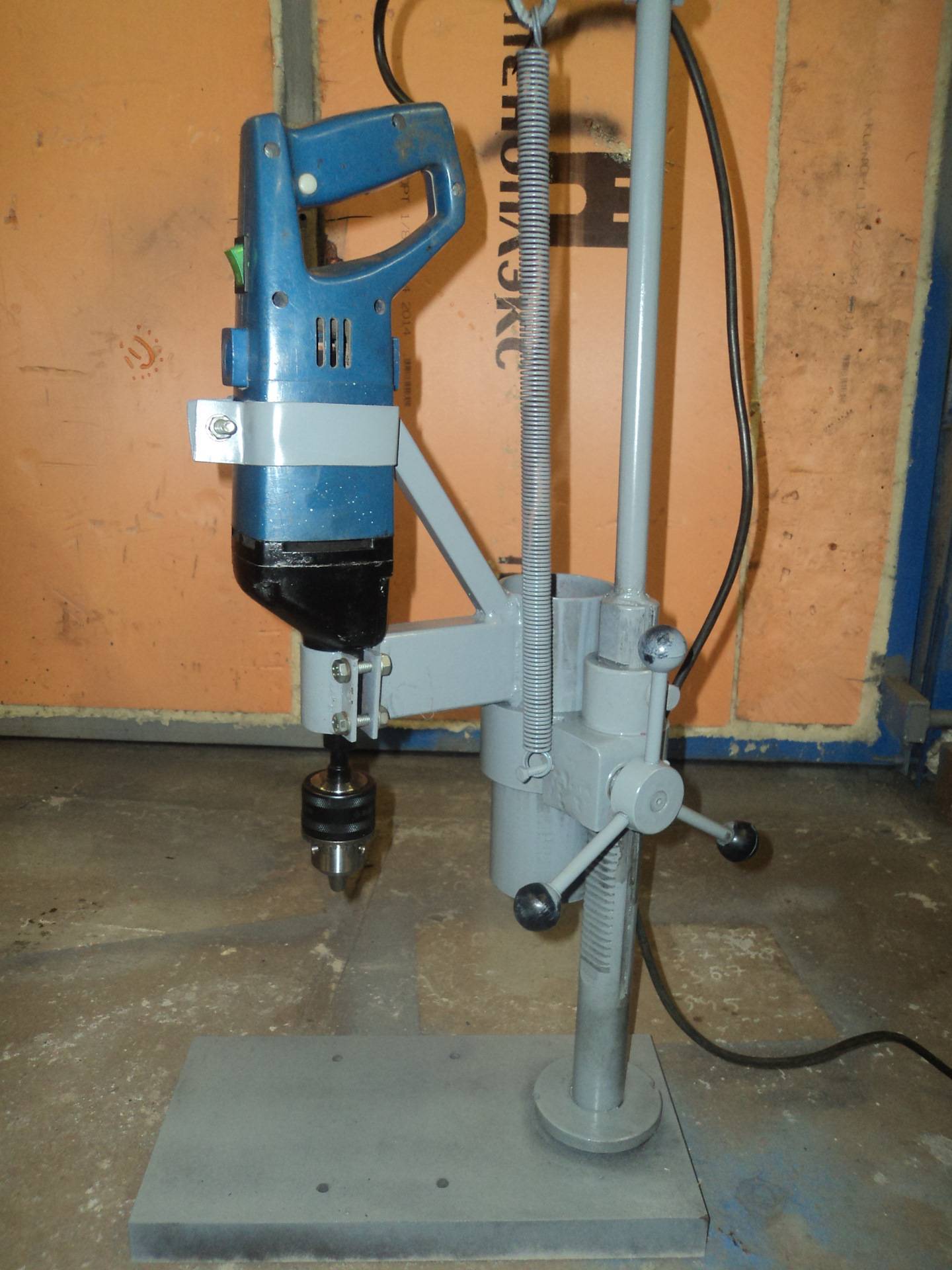

Пружинная

Пружина играет основную роль возвратного механизма перемещения сверла. Для изготовления пружинного узла и всего станка потребуются следующие инструменты и материалы.

Инструменты

электросварочный блок, работающий от бытовой электросети;
электродрель;
тиски;
трубогиб;
монтажный инструментарий – пассатижи, гаечные ключи, отвёртки, молоток и прочее;
угловая машинка;
шлифмашинка.

Материалы

водопроводные стальные трубы;
металлический лист толщиной 8 – 10 мм;
стальная полоса толщиной 2 – 3 мм;
метизы (болты, гайки, шайбы);
сварочные электроды;
пружина;
ручка.

Изготовление деталей и сборку станка производят в несколько этапов:

Из металлического листа вырезают станину. Чем больше будет площадь основания, тем устойчивей будет оборудование. Лучше всего, если это будет квадрат 50 х 50 см. Металлический лист иногда крепят к столешнице стола или верстака болтами через просверленные отверстия.
Отрезок трубы длиной около 400-500 мм вваривают в станину. Так формируют стойку станка.
Отрезок трубы выгибают в форме буквы «С». К концам рамки приваривают муфты, которые по диаметру подходили бы к штативу (стойке).
На стойку одевают пружину. Затем муфты рамки опускают по штативу. К нижней муфте приваривают шайбу для упора в пружину.
Из металлической полосы, шириной 40 мм, делают рычаг. В рычаге делают монтажные отверстия.
К верхней части стойки приваривают проушину для шарнирного крепления конца рычага.
В теле рамки просверливают отверстие для шарнирного крепления середины рычага. В рычажной планке прорезают продольный паз для перемещения шарнира. Закрепляют среднюю часть рычага.
С противоположной стороны опорной рамки приваривают проушину с диаметром прохода 42 мм. Все стандартные электродрели имеют такой же диаметр шейки корпуса.
На свободный конец рычага одевают или приваривают ручку, удобную для захвата кистью руки.
Электродрель вставляют в проушину и затягивают болтовое соединение. Станок готов к работе.
