Домашняя стройка: инструкция по изготовлению самодельной бетономешалки

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

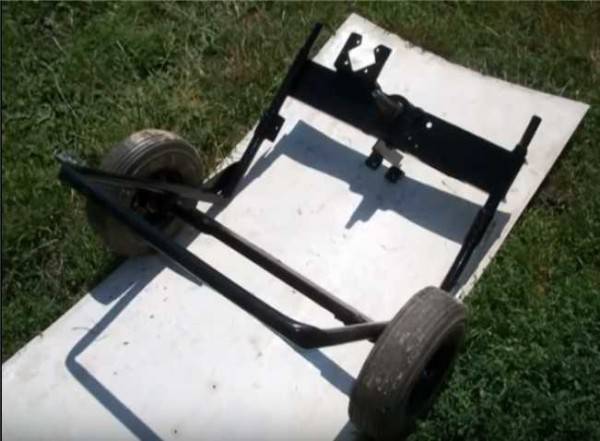

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Стоимость самодельного бетоносмесителя принудительного действия

Примечание: цены в регионе проживания sdi1759 за 2017 год.

1. Разрезать металл на полосы размером 1000х1500 мм. Одного листа хватит на изготовление обоймы для бака. Второй лист пойдёт на дно бетоносмесителя. Стоимость металла:

• Лист толщиной 6 мм – 3600 руб.;
• Лист толщиной 8 мм – 5800 руб.;
• Вальцовка металла и прихватка сваркой — 3400 руб.;
• Вырезать из листа металла окружность диаметром 950 мм – 740 руб.;

1. Ещё надо вырезать в дне окно для выгрузки смеси.

sdi1759 подсчитал, если сделать бак с толщиной стенок и дна 8 мм, весом около 150 кг, он обойдётся ему в 15800 руб. Если ужаться — изготовить стенки бака бетоносмесителя из стали толщиной 6 мм, а на дно поставить 8 мм + усиление трубами то, цена бака весом в 120 кг, около 14600 руб. Доставка за свой счет.

Ещё понадобятся:

• Червячный редуктор – 5000 руб.
• Бензиновый мотор мощностью 6.5 л.с. (был в наличии).
• Токарные работы – 5-7 тыс. руб.
• Дополнительные расходы – 5000 руб.

Итого: около 33000 руб.

sdi1759

Сижу и думаю. Делать бак из металла толщиной 8 мм или 6 мм? Разница в деньгах небольшая. Стоит ли экономить на металле? Видел промышленный бетоносмеситель сделанный из «шестёрки». Работает больше двух лет на производстве и не сломался.

Материалы и инструменты для работы

Для оптимальной самостоятельной работы понадобится следующий набор материалов и инструментов:

1. Сварка.
2. Болгарка.
3. Строительный карандаш.
4. Рулетка.
5. Уровень.
6. Мотор.

Также понадобится листовое железо и фурнитура для монтажа поворотной ленты (металлическое кольцо, которое вращается бочку вокруг своей оси). Необходимо приготовить специальные антикоррозийные составы для покрытия поверхностей и краска, кисти.

Работу по предварительной обработке лучше проводить с использованием средств индивидуальной защиты, поэтому следует позаботиться и о них (маска или респиратор, перчатки, очки с толстым стеклом).

Пошаговые инструкции, как сделать бетономешалку, и готовые чертежи для изготовления различных моделей можно найти на веб ресурсах и в журнале практического строительства.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Бетономешалка за несколько часов

В основании жёсткая станина из уголков

Лопасти устроены так, чтобы выбрасывать готовый раствор в шиберное отверстие

Бетономешалка, работающая от принудительного действия: чертежи будут разные, а результат один – раствор бетона нужной марки.

Чтобы собрать бетономешалку за короткое время, необходимо выполнить подготовительные работы:

На дне круглой ёмкости закрепить 4 колеса. Каждое колесо рассчитано на нагрузку в 200 кг. Они позволяют сделать бетономешалку подвижной и мобильной;

• В ёмкости необходимо предусмотреть выдвижной шибер для выгрузки готового раствора. Он может быть овальным или прямым. Самый простой вид шибера – прямоугольный. Задвинул и выдвинул за ручку, только необходимо приварить направляющие рельсы с небольшим выпуском наружу;
• Перевернув ёмкость на колёсики можно приступать к сборке. В ёмкости находится центр и приваривается вал. Точнее, сначала прихватывается в 4-х точках. Это позволит не «повести» вал в сторону при дальнейшей работе. Желательно вал проварить равномерно со всех сторон;
• Второй вал крепится на швеллер, для чего сначала в швеллере делается отверстие. Одевается обойма с одной и второй стороны вала и скрепляется болтами.

• В углубление, проваренного вала в ёмкости, помещается шарик и начинается сборка верхней части механизма. Видео в этой статье позволяет ощутить личную причастность к сборке бетономешалки;
• Швеллер, с закреплённым валом, переносится на ёмкость и углубления валов совмещаются. Шарик исполняет роль подшипника. Зазор между валами составляет 5 мм, это обязательное условие;
• Предотвратить биение швеллера во время работы помогут распилы в стенках ёмкости, куда края швеллера встанут;
• Внизу, под выступающим краем швеллера привариваются 2 петли, укрепляется конструкция уголками на 50, всё хорошо проваривается сварочным аппаратом;
• Далее сварочные работы продолжаются на противоположной стороне швеллера. Где привариваются два уголка и сделана ручка для подъёма;
• Данный блок делается подвижным для того, чтобы в полной мере можно было почистить и помыть ёмкость в процессе эксплуатации;
• На вал устанавливается эластичная муфта и редуктор;
• На другом конце жестко закрепляется двигатель, вся конструкция крепится надёжно;
• Самый интересный момент относится к установке лопастей. Для них понадобится труба « пятидесятка» и рессора; Почему рессора? Калёный металл не так быстро снашивается, а у бетономешалки лопасти выходят из строя в первую очередь;
• Лопасти делаются съёмными и крепятся болтами М10;
• Осталось покрасить агрегат и запускать в работу.

Инструкция по изготовлению самодельных смесителей в домашних мастерских может быть очень короткой. Каждый мастер имеет свои секреты и модернизирует агрегаты, исходя из предыдущего опыта.

Одно ясно — принудительный бетоносмеситель своими руками изготовленный, предмет гордости и умения мастера. Это детище, имеющее нужную форму, маленькую себестоимость. Она легко обслуживается и ремонтируется, потому что в ней нет секретных уголков и скрытых от глаз дефектов.

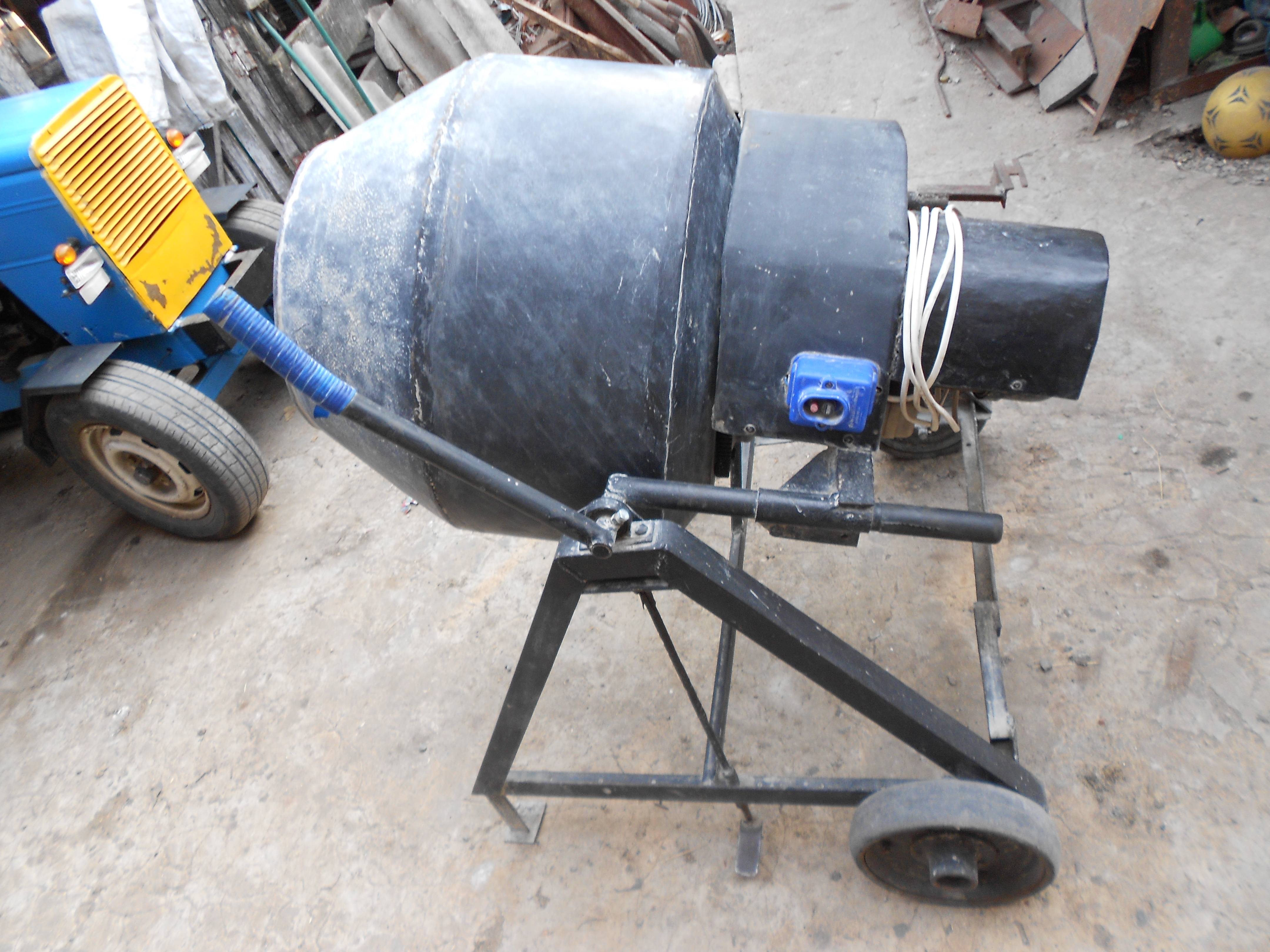

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

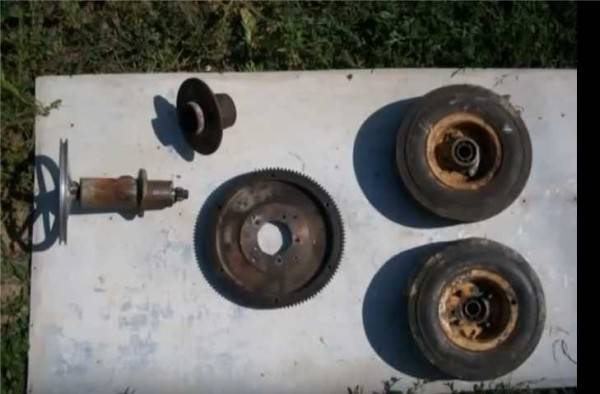

Шестерни, колеса — все старое, все было в гараже

Это тоже не новое

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Из труб варим еще конструкции для упора и установки всей «начинки».

Еще две треугольные конструкции

Их тоже крепим на раму

Вторая — для большей устойчивости

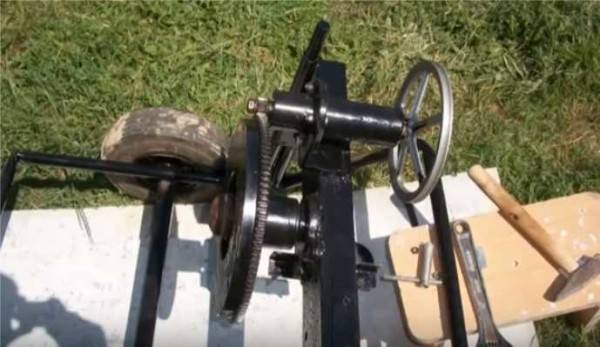

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

Ставим большую шестерню

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

Передача от большой шестерни

К приваренной заранее пластине крепим двигатель.

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа. Ставим на место.

В дне бочки делаем отверстия. При монтаже не забываем про уплотнительные резинки

Так она выглядит на раме

Остается только электрическая часть. Кабель подключаем через пускатель с кнопкой.

Кабель подключаем через пускатель с кнопкой

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

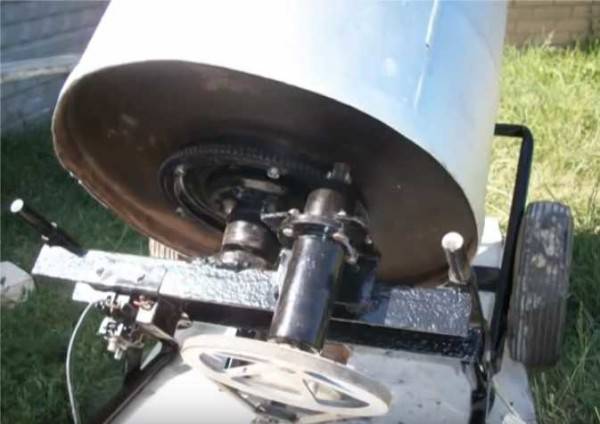

Шестерня и крепление бочки

Подвес мотора на пластине гасит большую часть вибраций

Под другим углом

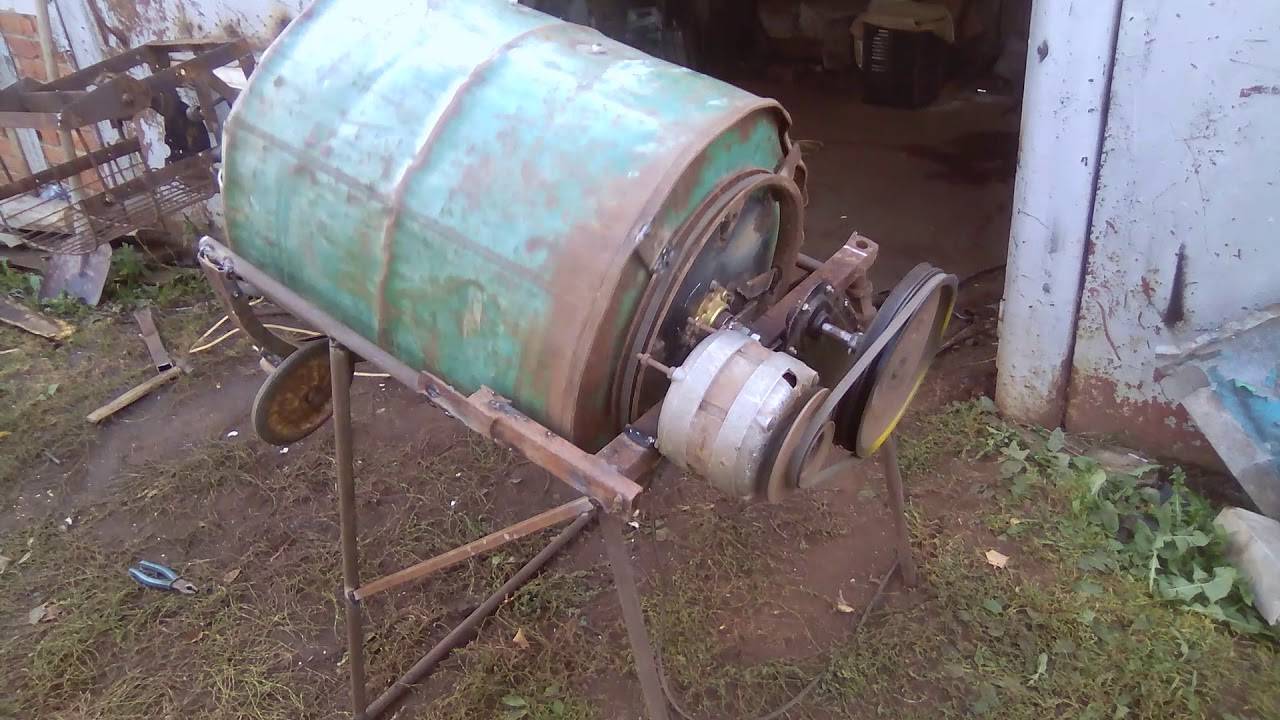

Второй вариант передачи — из автомобильного диска

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Для ременной передачи

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Все это хозяйство прикрепили к раме.

Бочку и диск для ременной передачи установили на раме

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

Вид сзади. Под листом металла мотор

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Вся передача выглядит так

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Советы по эксплуатации

Функционально «малые формы» бетономешалок ничем не отличаются от серьезных промышленных моделей. Но чтобы эксплуатация самодельных устройств была производительной и удобной, нужно соблюдать ряд правил

Кроме того, особое внимание стоит уделить выполнению требований техники безопасности

Правила работы на ручной бетономешалке:

Перед работой необходимо проверить изоляцию кабелей и контактов

Уделить внимание наличию заземления.
Поскольку бетономешалка вибрирует, то перед эксплуатацией нужно подтянуть винтовые соединения. Если устройство передвижное, то необходимо поставить упоры под колеса.
Работающий агрегат должен быть всегда в пределах видимости

Нельзя разрешать подходить к нему посторонним, особенно детям.
Категорически запрещено проверять качество смеси при работающем двигателе. Палка или лопата, помещенная в это время в барабан, может сломаться и нанести серьезную травму работнику.
Если бочка долго не используется, то её рекомендуется смазать старым раствором. Тогда она сохранится гораздо дольше.

Таким образом, можно изготовить несколько вариантов бетономешалок своими руками

Важно соблюдать необходимые правила техники безопасности, и тогда рабочий процесс принесет отличные результаты

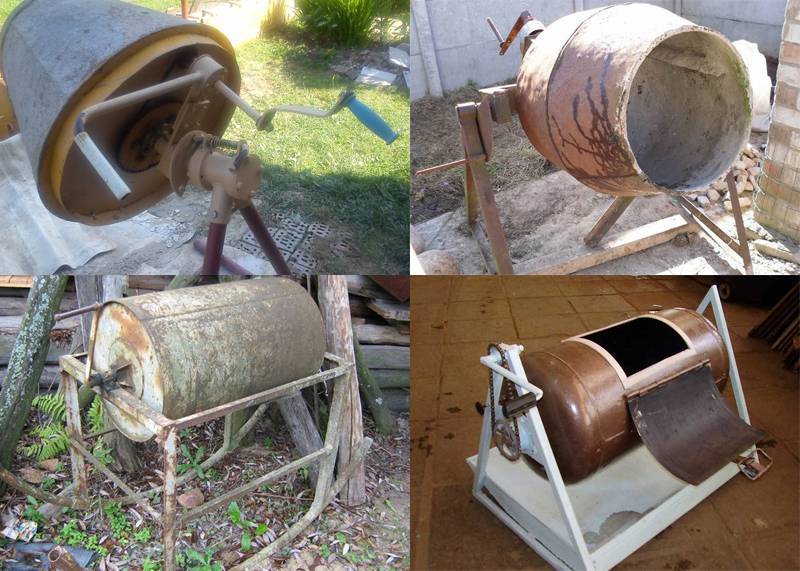

Фото узлов самодельных бетономешалок (может будет полезно)

Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.

Если оставить дно обычной бочки без усиления, тонкий металл (3-4 мм) может не выдержать нагрузок и его просто покрутит. Потому лучше наварить уголки или П-образный прокат

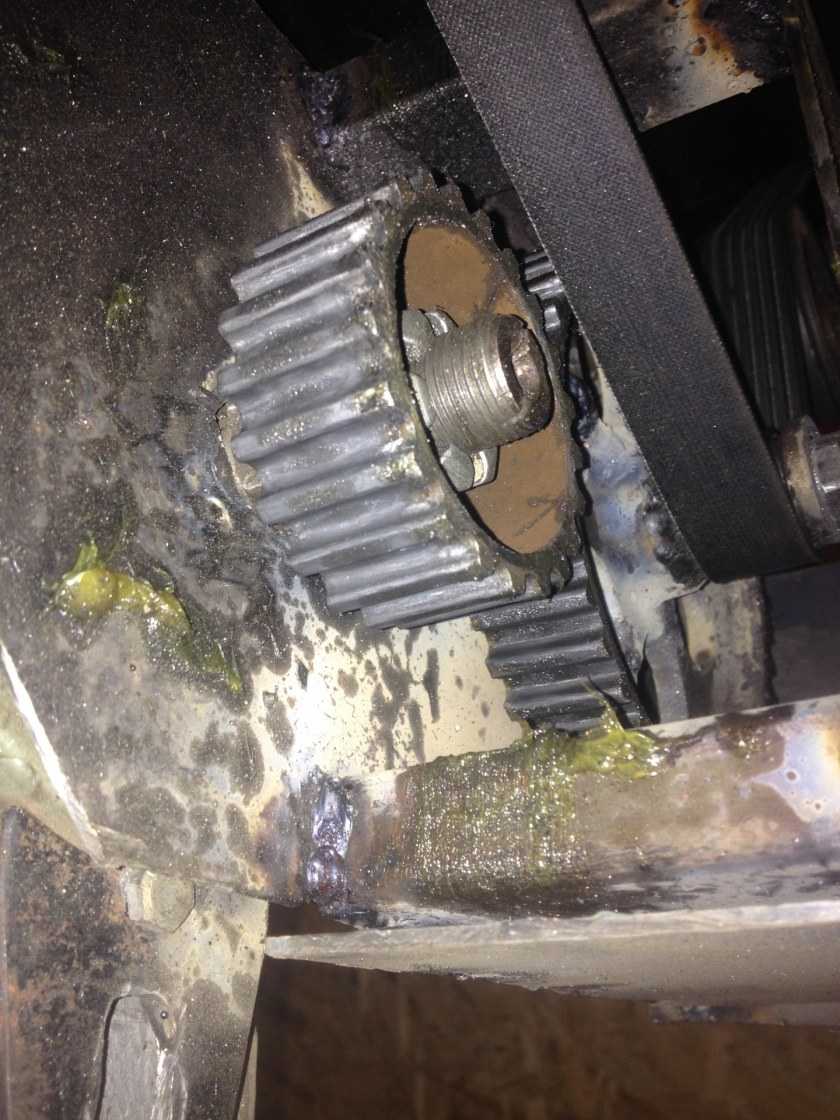

Организация передачи при помощи мото-цепи и второй — ременной

Форма лопастей — сложная штука. Надо чтобы они улучшала перемешивание, а не задерживали бетон от падения вниз

Как сделать емкость подвижной, чтобы можно было выворачивать ее

Еще один способ подвижного соединения

Снова лопасти

Ролики можно сделать регулируемыми

Так обычная бочка превращается в грушу

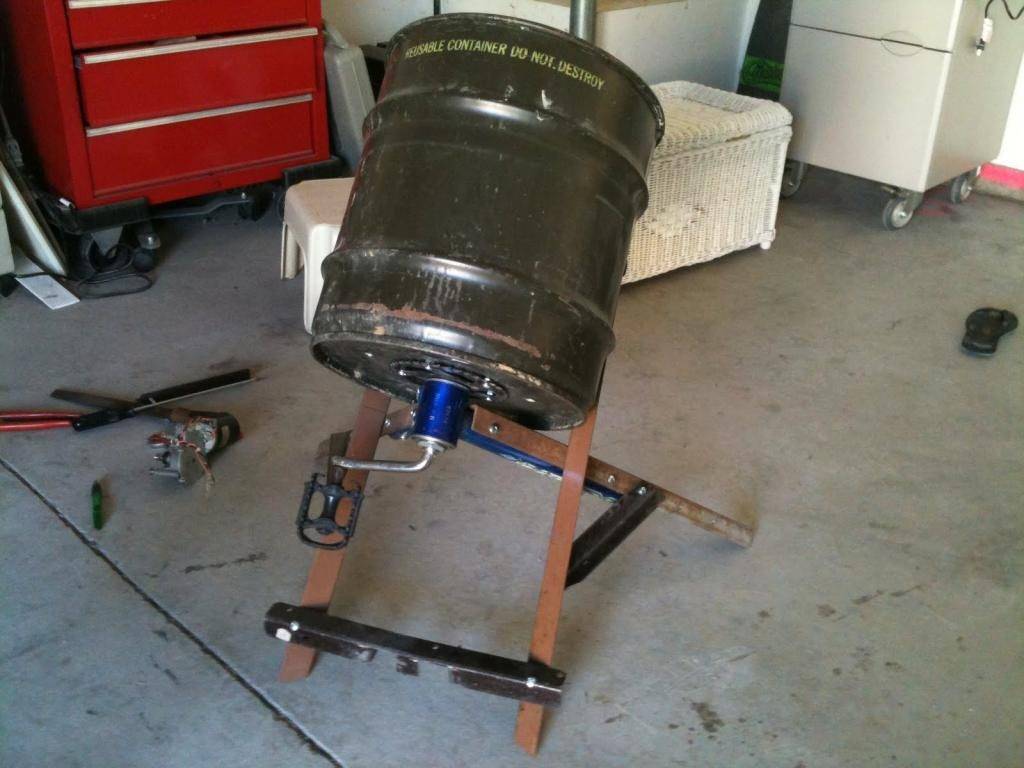

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

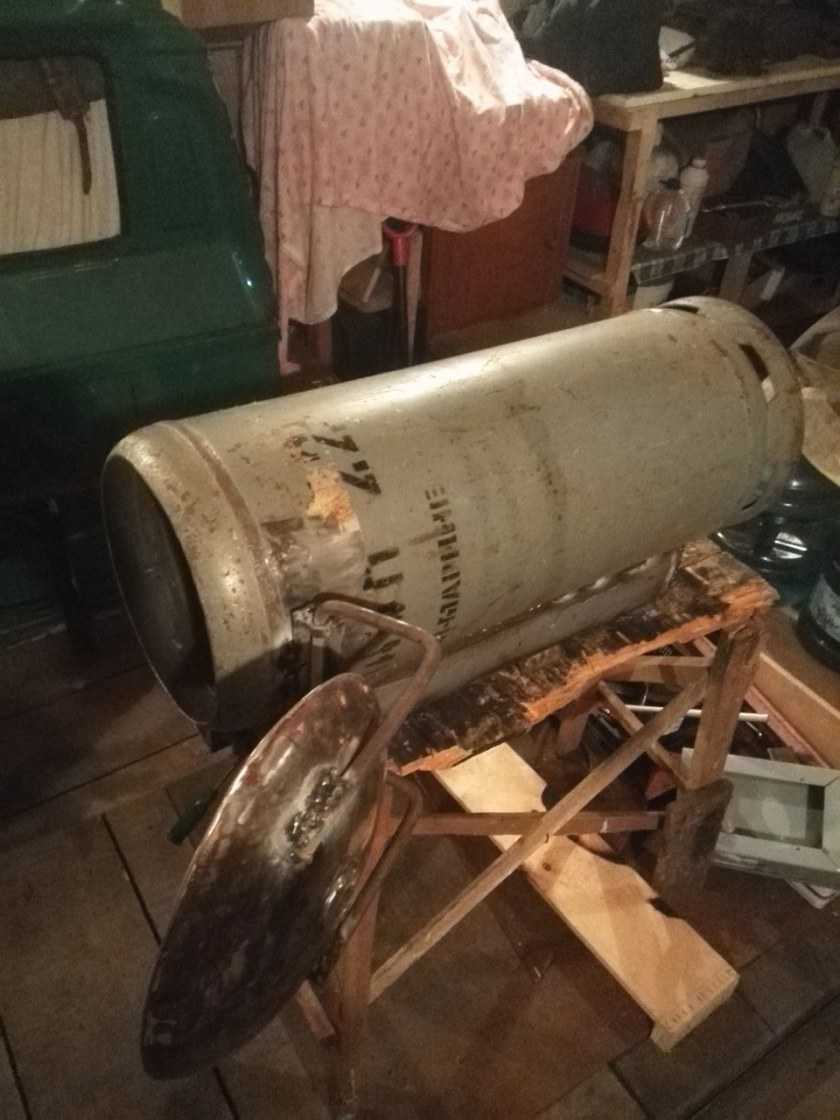

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

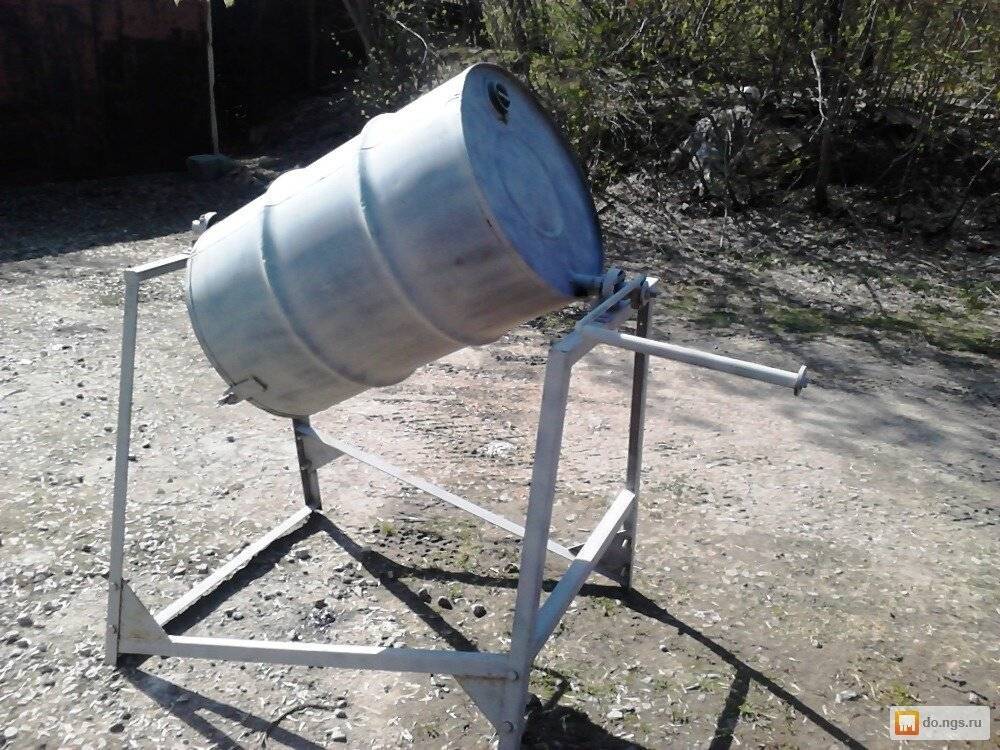

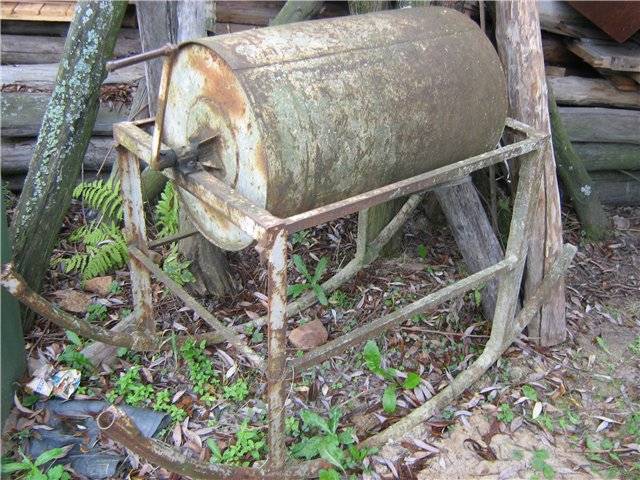

Из бочки (ручная и с электроприводом)

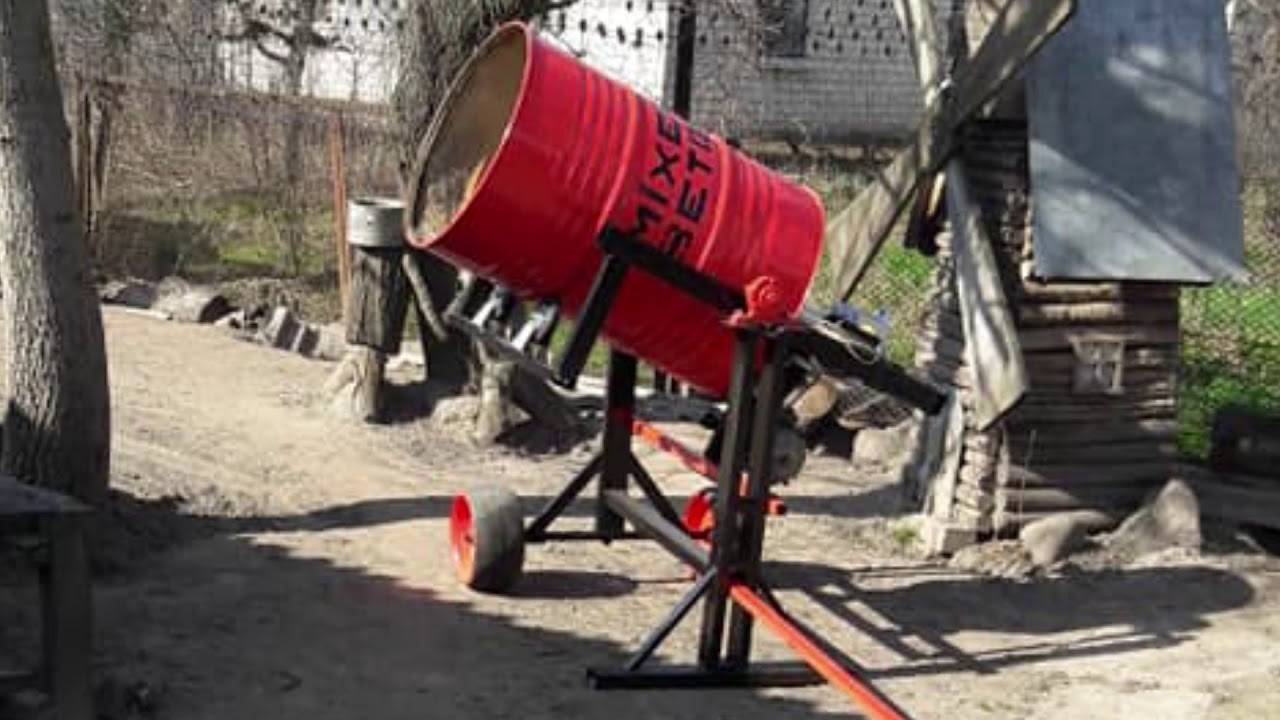

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна

Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

• механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
• электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

• бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
• гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
• вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Требования к самодельным бетономешалкам

Оптимально обустроенная конструкция должна иметь надежный каркас, прочные крепления, предназначенные для удерживания основной бочки. Кроме того, самодельная бетономешалка должна соответствовать следующим требованиям:

1. Прочность.
2. Устойчивость. При вращении основной бочки конструкция не должна упасть в самый неожиданный момент. В процессе строительства мешалки лучше использовать уровень для регуляции расположения каркасных стоек.
3. Высота расположения жерла для закладывания составных компонентов не должна находиться слишком высоко и слишком высоко. Чаще всего бочку крепят с возможностью поворота не только вокруг своей оси, но и по пути «вниз-вверх». Для придания поворотной конструкции должной устойчивости дополнительно изготавливают стопоры, ограничивающие излишние движения.
4. Прочность самой бочки, устойчивость к действию влаги, механическим повреждениям. В раствор часто добавляют гравий, который при ударах может повредить тонкостенные материалы.

Мотор и электропроводку надежно укрывают за специальным щитком, в который не может попасть вода, бетонный раствор, мелкие камушки.

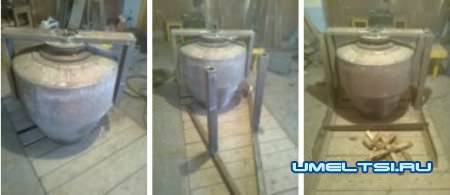

Изготовление посадочного места для груши бетономешалки

Изготовиление посадочного места

Изготовиление посадочного места

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.

Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.

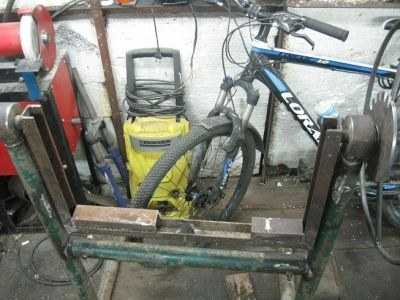

Изготовление станины.

станина

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

опрокидователь

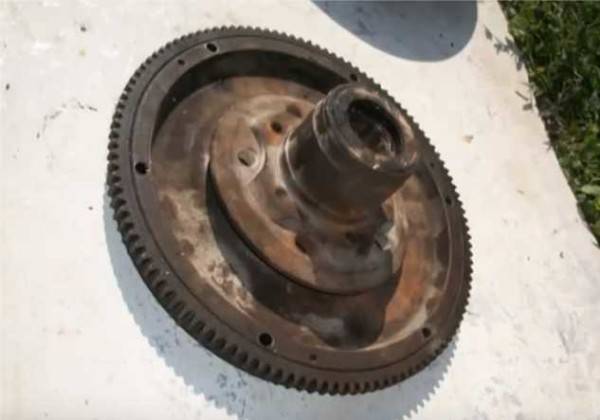

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

расчет шкива

Сам двигатель куплен новый, «совдеповский», 380 В., 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

подключения бетономешалки

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

• для замешивания 1 л раствора расходуется мощность 20 Вт;
• качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

• глубина − 50 см;
• диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

• арматуру;
• куски швеллера;
• уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

• шаг – 5 см;
• диаметр – 12 мм;
• длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Работа бетономешалки от трактора

Кроме электромоторов, на оборудование, перемешивающее бетонный раствор, устанавливают двигатели внутреннего сгорания подходящей мощности. Изобретатели из народа придумали способ, как можно приспособить собранный самостоятельно бетоносмеситель на трактор. Работа такого агрегата, созданного на базе модели Т-16, показана в видеоролике далее.

Следующее видео содержит другой вариант соединения трактора (ЮМЗ-6) с бетономешалкой.

Умельцы смогли даже переделать тракторный ковш в бетоносмеситель принудительного действия. Что из этого получилось, продемонстрировано в нижеследующем ролике.

Заключение

Приступая к созданию бетоносмесительного оборудования своими руками, следует учитывать, что от принципа работы собранного агрегата будет зависеть размер фракций наполнителей. Техника принудительного типа способна качественно перемешивать строительные растворы с мелкофракционными включениями. Максимальный размер частиц наполнителя для нее не превышает 5 см.

Установки гравитационного действия для домашней эксплуатации являются более универсальным вариантом. Они позволяют готовить составы с наполнителем разных размеров. Самодельные образцы вибросмесителей по производительности и качеству перемешивания вообще уступают гравитационным и принудительным аналогам. В любом случае, следует учитывать, что модели с электродвигателем для личной безопасности нужно оснащать защитой, например, дифференциальным автоматом.

Также стоит отметить, что несмотря на все плюсы самодельной бетономешалки и сам увлекательный процесс сборки, это может отнять много времени и сил. В современной мире, к сожалению, не каждый может себе это позволить. Особенно при проведении ремонта или строительстве. Или можно столкнуться с проблемой отсутствия материалов и подходящих инструментов, что сильно затрудняет выполнение задачи. В таком случае выгоднее приобрести бетономешалку. Например, в компании “Строительные ресурсы” представлены все типы бетоносмесителей для стройплощадок и ремонта в жилых помещениях. Соответственно найдется бетономешалка как для профессионального так и для бытового использования.
