Барбекю с коптильней своими руками + чертежи

Общее устройство печи барбекю с казаном

Казан — это круглый котёл из чугуна. Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру

В казане на участке можно приготовить всё, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

В кирпичной печи с казаном происходит прямой нагрев ёмкости от пламени

Кирпичная печь с казаном универсальна: если убрать казан, можно жарить шашлык; если постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр; если круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками

Металлический комплекс

Для изготовления подобной коптильни из металла необходимо понимать разный масштаб этих конструкций. По сравнению с каменным мангалом все будет уменьшено в несколько раз: корпус, объем коптилки. Кроме этого, остов металлической конструкции будет выполнять функцию топки, когда будет использоваться как мангал. А когда корпус будет использоваться как коптилка, то сжигать дрова необходимо будет в специальной топке, расположенной ниже остова.

https://youtube.com/watch?v=fRHzL6Ni7wA

Для определения размеров железной коптильни важно понимать, какие материалы можно будет использовать при сборке такой модели. Часто для таких целей используют газовые баллоны, их размер принимается как исходный

Если взять готовые металлические профили, допустим трубы большого диаметра (50–70 см), то необходимо будет вырезать удобную для себя длину корпуса и топки. Торцы заварить листовым металлом, приварить опору и дымоход. Получим готовую коптильню.

Особенности крышек

В кирпичной и металлической коптильне имеется два основных элемента с крышкой: топка и коптилка. Крышка топки у каждой из них может иметь небольшие неплотности, чтобы при полностью закрытой заслонке перед колосниками воздух мог позволить продолжать тлеть углям

Крышке коптилки необходимо уделить особое внимание

Важным элементом копчения является направление дымового потока и плотность закрытия коптильной камеры. Для коптилки нужно изготовить герметичную крышку. Благодаря этому придается нужный аромат пище, которая готовится в камере. Для улучшения вкусовых свойств применяют металлические коптилки, которые могут полностью вставляться и вытаскиваться. Эти коптилки изготавливают с гидрозатвором.

Благодаря крышке и специальным пазам в коптилке вода не позволяет другим запахам просочиться к продуктам

Крышка коптилки, расположенная на вертикальных петлях, не может закрываться через водяной затвор, поэтому важно устанавливать дверцы коптилок так, чтобы они плотно прилегали к своей рамке по всему периметру

Теперь можно с удовольствием воспользоваться построенной конструкцией и ощутить всю прелесть приготовления мясных и рыбных блюд!

Как устроена газовая плита?

Большинство советских четырехконфорочных печек (именно такие чаще всего десятилетиями хранятся в гаражах или сараях) устроены по одному принципу. Внизу расположен сушильный шкаф, который большинство хозяек использует для хранения сковородок или другой утвари, которая сейчас не нужна, а выкинуть жалко. Над ним установлена духовка, а венчает все это стол с конфорками.

Внутри стола расположены регуляторы подачи газа и форсунки конфорок, а также соединяющие их трубки, спереди стол закрыт распределительным щитком, на котором находятся все элементы управления, в духовке же установлены труба подачи газа и форсунка с горелкой.

Духовка сверху, а нередко и с боков, закрыта утеплителем, чаще всего стекловатой. На нижней и задней поверхностях расположены отверстия за всасывания воздуха.

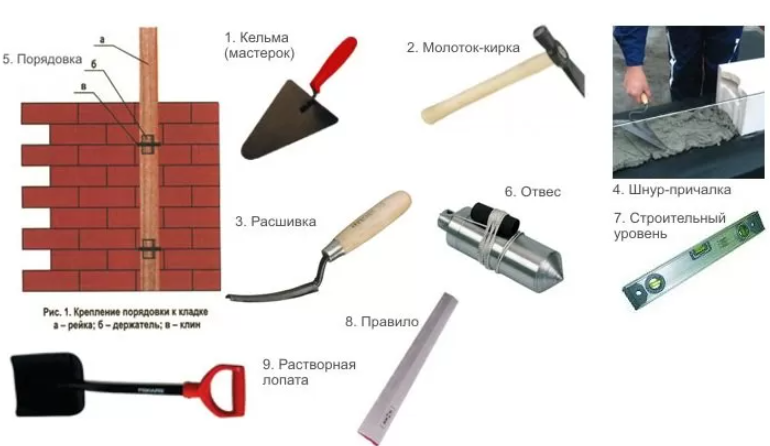

Инструменты и материалы

Для работы по строительству мангала потребуется ряд инструментов и материалов, без которых нельзя обойтись.

Среди них:

  1. Тара для замешивания раствора для кладки кирпича.
  2. Бетономешалка или устройство, способное заменить ее по функциям.
  3. Лопата и мастерок.
  4. 2-3 ведра.
  5. Строительный молоток.
  6. Дрель или перфоратор.
  7. Рулетка для измерений.
  8. Строительный уровень.
  9. Перчатки.

Список материалов может быть дополнен или изменен при необходимости.

Базовый набор для постройки мангала:

  1. Цемент.
  2. Песок.
  3. Рубероид.
  4. Гравий (или другие мелкие камни).
  5. Глина.
  6. Доски и брусья.
  7. Кирпичи разных видов.
  8. Арматура.
  9. Сетка армированного типа.
  10. Уголок.

Опционально может пригодится труба металлическая (если такая планируется к установке), черепица для крыши, дверцы для коптильни.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = “три нивы”

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: “Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.”

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про “Мангалы из кирпича” https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция – мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: “Жар держится хорошо и очень долго.”

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: “Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.”

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Материалы для строительства

Приступив к планированию установки, необходимо заранее учесть все детали и составить чертеж. На нем отмечаются размеры будущей конструкции и обозначается количество необходимых стройматериалов.

Если позволяет площадь территории, барбекю-комплекс можно соорудить вместе с русской печкой, плитой и мойкой.

Перед началом строительства обязательно нужно запастись следующими материалами:

  1. Гравий. С его помощью выравнивают поверхность перед постройкой комплекса.
  2. Песок.
  3. Кирпич. Подойдет только огнеупорный и стойкий к перепадам температур материал.
  4. Цемент.
  5. Строительная сетка или металлические прутья диаметром 10-12 мм для укрепления стяжки.
  6. Крепежное оборудование: гвозди и саморезы.
  7. Бруски.
  8. Прямые деревянные доски (размером 2,5 мм, толщиной и высотой по 100 мм). Они нужны для формирования опалубки.

Позаботившись о материалах, необходимо подготовить инструменты. Для работы понадобятся:

  • строительные защитные очки;
  • уровень;
  • болгарка;
  • простой карандаш для наметки контуров;
  • рукавицы для работы с раствором;
  • строительный миксер.

↑ Изготовление печи-барбекю

После того, как вы определились с местом, материалом, составили план и все необходимые чертежи, то можно смело приступать к строительству! Этапы для постройки печи:

  1. Делаем разметку для фундамента (используйте старый проверенный метод со шнурами и кольями).
  2. После того, как завершена разметка, выкапываем траншею глубиной 35 см. Её дно необходимо хорошенько утрамбовать и разровнять.
  3. Высыпаем на дно песок, толщиной в 10 сантиметров (если хорошо намочить песок, то он будет лучше прессоваться).
  4. Сверху выкладываем слой гравия в 10 сантиметров.
  5. Из досок или фанеры делаем опалубку, в которую будет заливаться бетон. Высота доски не должна быть меньше 25 сантиметров: залитый бетон не должен выливаться за края опалубки.
  6. Устанавливаем опалубку на дно траншеи параллельно её стенкам.
  7. Дальше устанавливаем металлический каркас из арматуры. Используем прутки толщиной 12 мм, чтобы получить каркас: 10×10 см. Металлическая конструкция не должна соприкасаться с дном. Поэтому подкладываем деревянные бруски или фрагменты кирпича под неё, используя шахматный порядок.
  8. Заливаем опалубку бетоном. Арматурный каркас должен полностью покрыться бетонным раствором.
  9. Накрываем залитый бетон рубероидом или плотным полиэтиленом. Это нужно, чтобы влага равномерно испарялась. Если оставить залитый фундамент открытым, то верхушка затвердеет быстрее, чем раствор внутри. В будущем возможны трещины и разрушение фундамента. Бетон твердеет в течение пяти суток. Первые два дня через каждые 10 часов поливают бетон водой. В результате гидроизоляция и полив не дадут влаге быстро испариться, и бетон затвердеет равномерно.
  10. Когда фундамент полностью затвердеет, то его покрывают сверху рубероидом (или другим видом гидроизоляции).
  11. Первые семь рядов кирпича выкладывают, не используя цементный раствор.
  12. Выкладывают кирпичи по любой схеме. Каждый ряд смещается на половину по отношению к другому ряду. Такая выкладка кирпича называется «кладка в полкирпича». Укладка проверена временем и считается наиболее надёжной, ведь обеспечивается надёжная сцепка кирпича. На фото разная кладка:
  13. Топочная камера выкладывается шамотным кирпичом. Данный вид кирпича выдерживает температуры до 1600 градусов по Цельсию. Выкладку каждого ряда стоит проверить строительным уровнем, угольником либо отвесом.
  14. Не забываем про дверцу, куда будет закидываться топочный материал: формируем места дверей и зольника.
  15. В нашем случае сооружаем специальный топочный отсек для казана в виде цилиндра (может быть как прямой, так и суживающийся кверху). Эта часть печи также изготавливается из шамотного кирпича.
  16. После того как цементный раствор полностью затвердел, начинаем возводить дымоход. Трубу не обязательно делать из кирпича, подойдёт для этой цели и металл.
  17. Если в вашей конструкции предусмотрена мойка, то на этом этапе проводим все необходимые шланги и устанавливаем смеситель с раковиной.
  18. После того, как все растворы полностью засохли, приступаем к отделке конструкции. Тут уже всё зависит от фантазии и средств. Можно использовать самые разные материалы: изразцы, камень, побелку, кирпич.
  19. Отделочные материалы крепятся на подготовленную поверхность, в противном случае такая отделка долго не прослужит и в скором времени отвалиться. Черновую поверхность необходимо отштукатурить с помощью монтажной сетки.
  20. При выборе побелки используют соль извести либо гашёный карбид. Эти материалы не позволяют о них пачкаться.
  21. Для отделки камнями достаточно отчистить их поверхность от пыли и грязи. Используют клеящийся раствор для крепления камней.

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

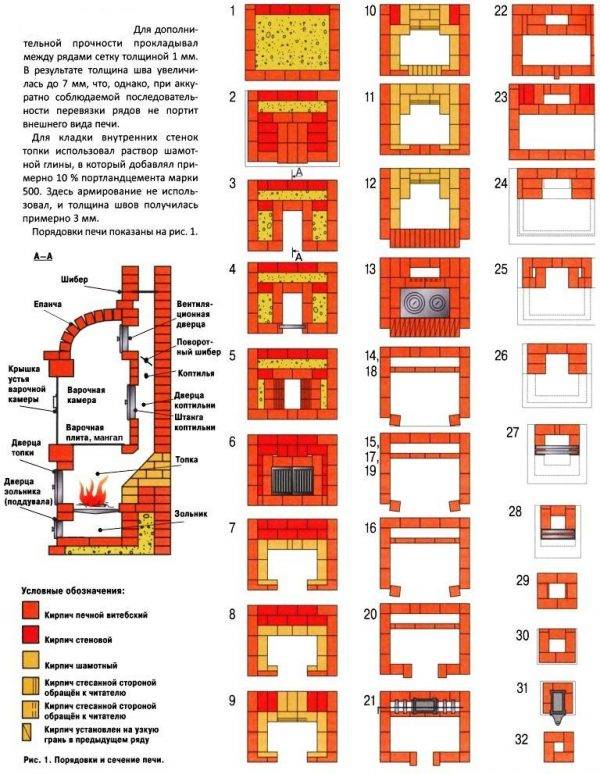

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Особенности металлических мангал-коптилен разных

Из металла можно изготовить аппараты разной конструкции и размера. Такие установки проще в изготовлении и дешевле, чем кирпичные, но  имеют меньшую функциональность и срок службы.

Эти устройства применяются для горячего копчения. Для копчения холодного лучше всего подходит электростатическая коптильня из катушки зажигания.

Коптильня горячего копчения на мангале

Это самые простые устройства. Коптильная камера в них находится в дымоходе, расположенном рядом с мангалом:

  1. Огонь разводится рядом с коптильней или в её нижней части.
  2. За счёт естественной тяги дым поступает к продуктам.

Такая мангал коптилка может быть изготовлена из обычного мангала. Недостатком установки является низкая плотность дыма в камере. Для улучшения эффективности копчения мангал накрывается листами металла.

Заменой этого устройства в городской квартире является коптильня на газу и духовка с решёткой  для гриля.

Коптильня горячего копчения изготовлена из обычного мангала

Мангал 3 в 1: коптильня мангал и барбекю

Более удачным является установки три в одном, в которых имеется мангал с крышкой, закрывающей огонь и продукты. Это позволит направить весь дым от углей к копчёностям и готовить готовить продукты на мангале над огнём, барбекю на решётке и коптить в коптильной камере.

Крышка мангала должна закрепляться на петлях и иметь выпуклую форму, чтобы избежать соприкосновения с мясом. Для удобства открывания к ней дополнительно крепится ручка, желательно деревянная.

Режимы работы зависят от расположения дров, продуктов и крышки:

  • барбекю — продукты в среднем отсеке, дрова рядом с ними, крышка закрыта;
  • гриль — продукты размещаются над огнём, крышка открыта;
  • горячее копчение — мясо и рыбу помещают на решётке в среднем отсеке, дрова находятся в дополнительной топке;
  • холодное копчение — дрова в топке, продукты в коптильной камере.

Схема работы мангала 3 в 1

При изготовлении этой коптилки интересно так же узнать, как сделать коптильню из старого холодильника.

Мангал с крышей и коптильней

Металлический мангал целесообразно дополнить крышей. Это сделает его тяжелее и усложнит перемещение на другое место, но защищает повара от дождя и делает процесс приготовления блюд более комфортным. Для облегчения аппарата крыша может быть съёмной или являться отдельной металлоконструкцией.

В кирпичных мангал коптильнях крыша обычно не делается. Это стационарные сооружения, котрые чаще всего строятся в беседках под общим навесом с обеденным столом.

Мангал-коптильня с крышей

Мангал коптильня «Паровоз»

Коптильня 3 в 1 может быть изготовлена не только из стальных листов. Интересный вид имеют коптильни, изготовленные из труб большого диаметра или газовых баллонов. Такую установку можно покрасить чёрной жаростойкой краской и установить на колёса.

Это придаст корпусу оригинальный вид паровоза, особенно если дополнительно украсить его коваными элементами и другими деталями.

Мангал с коптильней Паровоз

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Проектирование с чертежами и фото

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

  • размеры конструкции, стоит определить, на какое количество людей чаще всего будет готовиться еда;

  • стационарный или разборный мангал;
  • материал изготовления, какой материал изготовления будет выбран, зависит качество и глубина фундамента под постройку.

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото. Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Советы по применению

  1. Если установка не используется, ее необходимо защитить от атмосферного воздействия. Для стационарных коптилен с мангалом сооружают крыши и козырьки. Мобильные агрегаты достаточно закатить под навес или в гараж.
  2. Осуществлять очистку после каждого использования. Необходимо тщательно осуществлять очистку от скопившегося жира, а также просто протирать поверхность (при необходимости с моющими средствами) для поддержания привлекательного внешнего вида.

Коптильня с мангалом, сделанная своими руками из металла, – практичная и надежная установка, которая поможет создавать изысканные деликатесы собственными силами. Для сборки потребуется минимум сил, времени и правильно сделанный чертеж, а эффект от эксплуатации будет идеальным при соблюдении правил сборки и пошаговой инструкции.
