Автоматические гаражные ворота своими руками

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

1. Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
2. Экономия времени.
3. Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

• типа;
• размера;
• комплектации;
• производителя.

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

1. Распашные ворота.
2. Откатные ворота.
3. Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

• сигнальные устройства;
• фотоэлемент;
• блок управления;
• замок.

По принципу работы приводные механизмы бывают:

• линейными;
• гидравлическими;
• электромеханическими;
• рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Схемы

Предоставленные схемы помогут вам сконструировать собственную модель автоматических ворот:

Схема автоматических распашных ворот

Схема автоматизации подъемных ворот

Схема конструкции откатных ворот

Схема конструкции секционных ворот

Схема монтажа автоматики откатных ворот

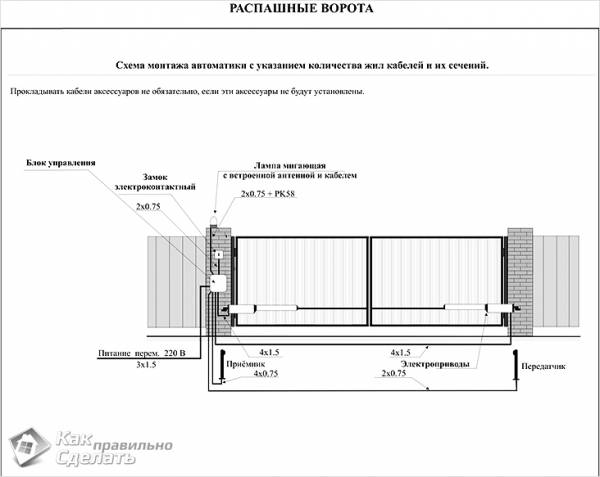

Схема монтажа автоматики распашных ворот

Схема монтажа откатных ворот

Схема открывания подъемных ворот

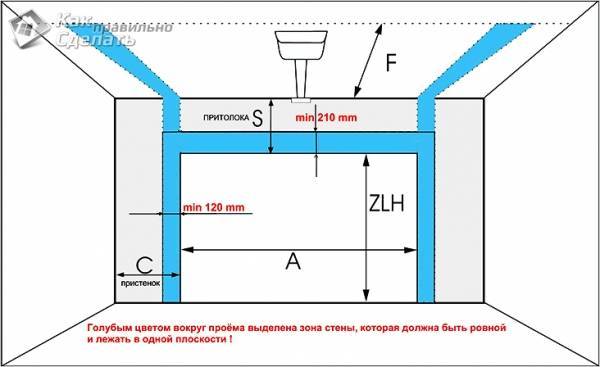

Схема подготовки проема подъемных ворот

Схема подготовки проема откатных ворот

Схема подключения распашных ворот

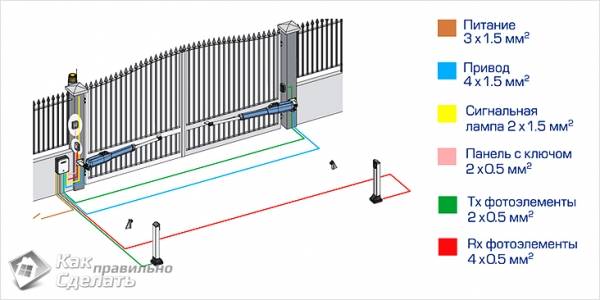

Схема подключения автоматики распашных ворот

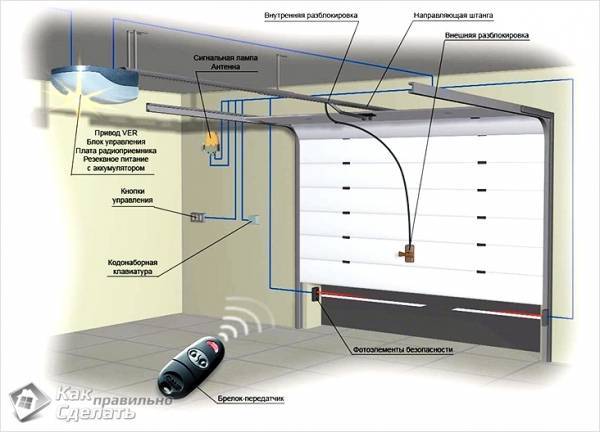

Схема проводки секционных ворот

Схема работы подъемных ворот

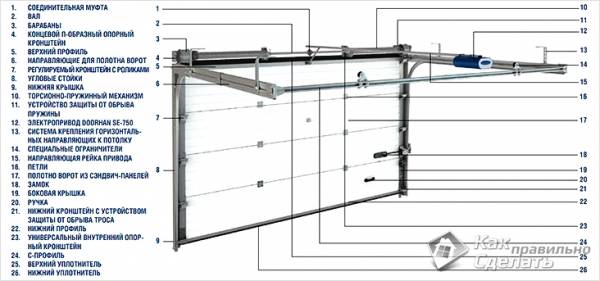

Схема секционных ворот

Схема установки секционных ворот

Схема устройства подъемных ворот

Схема варианта монтажа секционных ворот

Закладные детали для распашных ворот

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Различные типы ворот с автоматическим дистанционным управлением

В зависимости от устройства различают следующие виды автоматических ворот с дистанционным управлением:

• подъемные;
• откатные;
• распашные.

Подъемные конструкции имеют свои разновидности – это рулонные, секционные и поворотные.

Рулонные ворота

Данный тип конструкции отличается простотой и удобством. Для его сооружения не требуется много места. Ворота представляют собой множество алюминиевых планок, соединенных в одно полотно. При открытии ворот это полотно наматывается на барабан, который расположен под потолком.

Открытие возможно вручную, или механическим способом, при помощи пульта дистанционного управления. Система состоит из: полотна, направляющих, короба с мотором и валом, приемника дистанционного управления, фотоэлементов.

Преимущества:

• Надежный способ защиты помещения от холода.
• Компактные, могут устанавливаться при низких потолках, на небольшой высоте.
• Имеют невысокую стоимость.

Среди недостатков можно выделить невысокую антивандальную степень защиты.

Сдвижные

Сдвижные ворота требуют наличия свободного пространства рядом с проемом, иначе они не смогут открываться. Так как полотно имеет большую массу, требуется установка привода, что ограничивает область использования для такого типа ворот.

Выделяются следующие виды:

• Консольные – такие ворота по внешнему виду напоминают букву П. Нагрузка от полотен идет на несущую балку, которая располагается вверху, внизу и посередине. В конструкцию встроены ролики, при движении которых система приходит в действие, и, полотно начинает сдвигаться. Для такой конструкции необходимо заранее рассчитать и изготовить полотно с противовесом, а также установить опорную конструкцию.
• Подвесные – в таком случае несущая балка располагается вверху, по ней же двигаются ролики. Таким образом, ворота как бы висят на балке. Такая конструкция удобная и проста в монтаже и использовании. Минусом является невозможность утепления.
• Откатные по рельсу – балка, по которой происходит движение полотна, располагается внизу. Это самая простая конструкция. Среди минусов: направляющая легко забивается грязью и пылью, для правильной работы ее нужно постоянно очищать.

Особенности конструкции сдвижных автоматических гаражных ворот:

• высокая устойчивость к взлому;
• долговечность, но при регулярном уходе;
• работа конструкции не зависит от погодных явлений;
• ворота легко сделать своими руками, купить нужно лишь привод дистанционного управления, ролики, металл и другие составляющие.

Однако их чаще используют для холодных гаражей, так как утеплить такие ворота практические невозможно.

Откатные

Откатные ворота с дистанционным открытием имеют надежную и мощную систему автоматики, которая осуществляет бесперебойную работу всей конструкции. Принцип работы заключается в открытии или закрытии створки ворот вдоль забора.

Они бывают двух типов:

• Подвесные – имеют верхний навес, поэтому не подходят для габаритного автотранспорта.
• Консольные – створка ворот плавно передвигается по направляющей, поэтому их можно использовать для любого транспорта.

Такой варианта автоматических ворот имеет компактные размеры, не требует наличия свободного места и имеет эргономичный дизайн, что позволяет украсить любой участок.

Требования, на что обратить внимание

При выборе анализируют следующие пункты:

• защита от взлома, проникновения;
• тепло- и звукоизоляция;
• должна быть автоблокировка сервоприводов при травмоопасных ситуациях или при несанкционированном вмешательстве в работу системы.

Уязвимое место конструкции — сегменты у пороговой планки, около рамы по периметру. Указанные места, линию контакта надо проверять и очищать от снега, наледи, чтобы избежать примерзания. Грязь в этом месте, между сегментами створок, на рейках, частях для подвижности полотна может нарушить прилегание и нормальную работу. В этом плане наиболее уязвимыми являются конструкции секционные, роллинговые. Менее уязвимые консольные (откатные) системы (низ остается над порогом с зазором 1–2 мм) и те, у которых меньше подвижных сегментов, цельные полотна.

Особенности распашных ворот

Благодаря удобству и простоте устройства, автоматические распашные ворота являются наиболее популярным видом. Они выполняются в виде двух створок. Каждая из которых состоит из каркаса, выполненного из стального профиля, и обшивки из листовой стали, профлиста, сэндвич-панелей. Крепятся створки на шарнирных петлях вертикально к глубоко и прочно установленному стальному каркасу, имеют максимальный угол открытия 180°. Их характерной особенностью является низкая теплоизоляция и необходимость в наличии свободного пространства перед воротами, которое необходимо будет расчищать в зимнее время от снега.

Виды автоматических ворот

К достоинствам этого вида ворот относится:

• удобство монтажа;
• доступная стоимость;
• высокий уровень безопасности и вандалозащищенности.

Виды ворот (секционные, автоматические)

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Установка конструкции своими руками

Прежде чем начинать устанавливать автоматические ворота для гаража своими руками, необходимо подготовить поверхность. На дверном проеме нужно очистить всю облицовку, при этом заделать следы от старых креплений. При необходимости область укрепляется каркасом из металла.

Сбоку нужно оставить немного свободного пространства. До потолка оставляйте 30 сантиметров, а по бокам — 45. После этого подготовьте все необходимые материалы и инструменты:

• дрель;
• шуруповерт;
• рулетку;
• уровень;
• победитовые сверла;
• крепежные детали.

В качестве материала для будущих створок можно использовать готовые элементы, купленные в магазине.

Следует иметь представление о том, как выглядят гаражные подъемные ворота, которые делаются своими руками.

Панель конструкции состоит из двух листов оцинкованной стали, имеет высоту от сорока до шестидесяти сантиметров. Пространство между листами заполняется плотным утеплителем, для чего берется полиуретановая пена либо полиэстер. Покрытие поверхности панелей осуществляется декоративной ПВХ пленкой.

Во время сборки между элементами устанавливается эластичный уплотнитель, чтобы получить хорошее прилегание и не спровоцировать соприкосновение, ведущее к образованию мостиков холода.

Размер щелей стандартно составляет от двух до четырех миллиметров. Панель нижней области по краю полностью покрывается уплотнителем, который не даст замерзнуть ей в холодное время года.

Конструкция предполагает наличие калитки, но так стоимость подъемных автоматических ворот гаража будет несколько выше. Калитки могут быть двух типов: стандартные либо с высоким порогом

Важно создать защитный механизм своими руками, который не позволит подниматься конструкции во время открытия двери

Конструкция сэндвич-панели

Для сэндвич-панелей выбирайте такие параметры:

• если гараж отапливаемый — 35-45 милиметров;
• если неотапливаемый, так называемый холодный вариант — 20 миллиметров.

Подымаются автоматические гаражные ворота с помощью оборудованной торсионной системы, собрать которую необходимо из вала, тросов и барабана. Равновесие конструкции придает пружинный механизм. С обеих сторон на створки устанавливаются направляющие рельсы, куда при эксплуатации будут помещаться подшипники.

Таким образом, автоматические ворота для гаража будут легко скользить в нужном направлении. Во время движения панели будут преломляться и разворачиваться в горизонтальном направлении относительно потолка.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

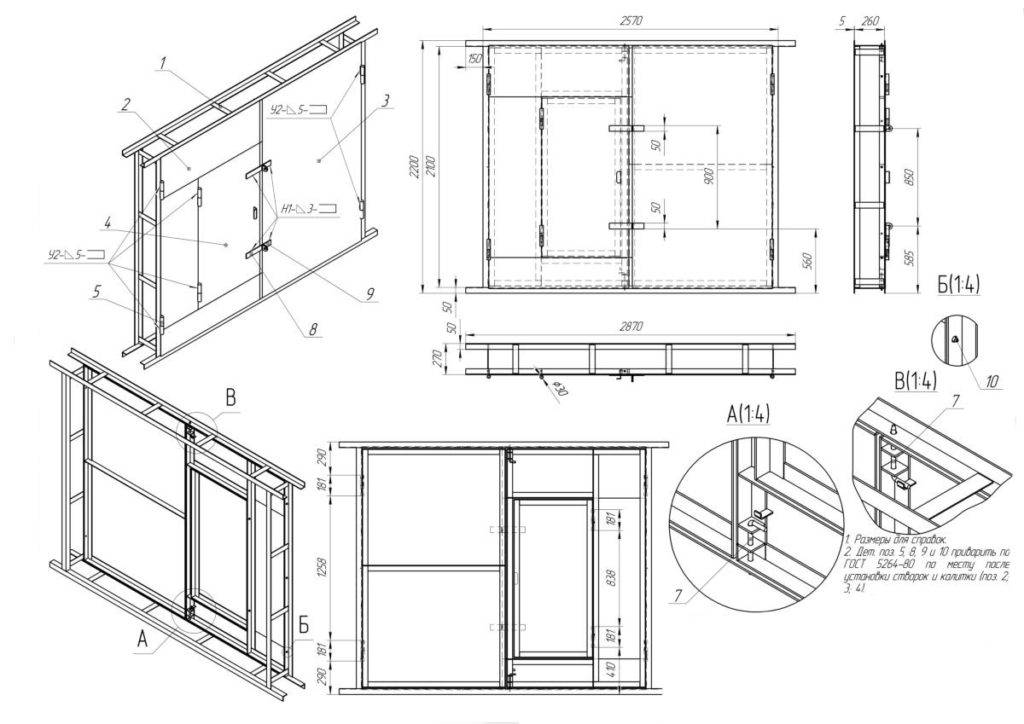

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

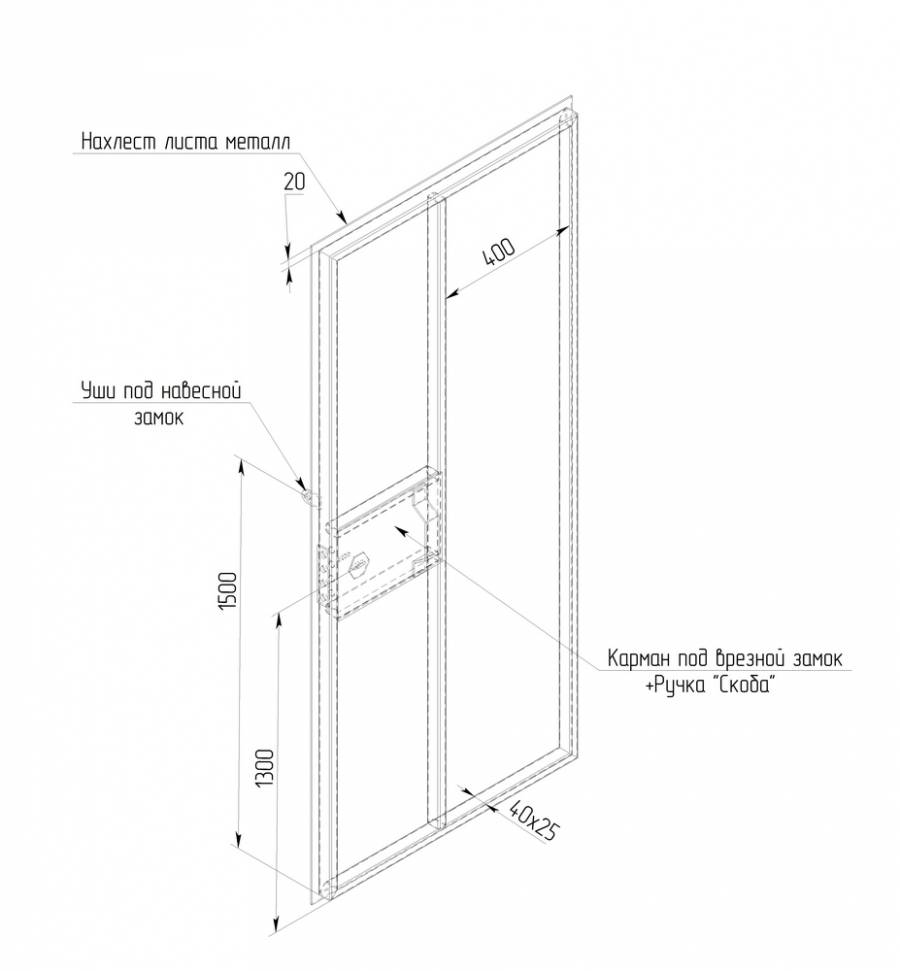

Калитка сварная для гаражных ворот

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

• ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
• электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
• болгарка с набором кругов для резки и шлифовки;
• шлифовальная машинка;
• дрель со сверлами по металлу;
• шуруповерт;
• кисть или валик;
• измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

• стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
• 6 усиленных приварных петель;
• листовой металл;
• стальные прутья;
• набор саморезов;
• деревянные бруски;
• жидкие гвозди;
• утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
• листовой материал для внутренней обшивки;
• грунтовка и краска;
• монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Распашные

Самый ненадежный вид оформления въезда для гаражей — распашные створки. Это ворота в классическом их понимании, калиточного типа, когда они открываются как обычные двери — поворачиваясь на петлях.

Недостатки конструкции:

• требуется определенное место впереди или позади (в зависимости, в какую сторону открываются внутрь или наружу). Например, если полотно двигается внутрь помещения, то необходимо поставить машину так, чтобы конструкция ее не задела и не было препятствий для ее движения при закрытии;
• ненадежность — легко раздвинуть, можно срезать петли;
• парусность максимальная. Площадь большая, поэтому от ветровой нагрузки возможно самопроизвольное распахивание, повреждение привода, элементов для запирания и блокировки.

Достоинства:

• простота в установке, особенно, если такие ворота уже стоят: достаточно купить комплект привода с рычагами и установить на опоре и полотне;
• низкая цена.

Распашные варианты чаще применяются для больших производственных гаражей или придомовых территорий.

Типы приводов распашных конструкций

Есть несколько разновидностей приводов для распашных полотен:

• подземный. Механизм, обеспечивающий движение, закапывается под землю, выступает только рычаг к створке. При установке надо бетонировать приямок;
• линейный. Имеет вид длинного узкого цилиндра, одна часть крепится к опоре, вторая к полотну;
• рычажный. Короб с толкателем, от которого к створке идет система изогнутых рычагов на шарнирах.

Составление схемы

Монтаж автоматических ворот для гаража своими руками начинается с составления чертежей. С помощью карандаша на лист наносят схему будущей конструкции с учетом всех размеров и составляют чертежи каждого элемента конструкции.

Размеры автоматических гаражных ворот должны быть указаны максимально точно. При расчетах стоит соблюдать следующие требования: при въезде автомобиля в гараж с каждой стороны от него должно оставаться не менее 30 см. Чем этот показатель больше, тем легче будет заезжать в гараж. Подбирать ширину стоит, учитывая вид автомобиля. Для обычных легковых автомобилей достаточно 2,5 м ширины и высоты 2 м. Для микроавтобусов последний показатель должен быть больше — около 2,5 м.

Так как от обычных распашных ворот автоматические отличаются только наличием электропривода, стоит разобраться, какие виды существуют и какой лучше подойдет для распашных ворот. Электроприводы представляют собой механизм, который, после нажатия кнопки на пульте управления, переводит створки и нужное положение. Приводы могут быть:

• рычажные,
• линейные.

Особой разницы между этими видами нет, но чаще применяются рычажные приводы. Линейные целесообразно использовать, если от края столба до петли расстояние невелико. При расстоянии более 15 см лучше использовать рычажный привод.

Если проводится установка автоматических ворот подъемно-поворотного типа, уровень потолка неизбежно понизится примерно на 25 см. Это стоит учесть, поскольку для монтажа необходимо место под потолком.

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.
