Армирование полов: разные методы для разных случаев

Какие слои необходимы и их взаимное расположение

При ограниченном бюджете строительства для наливной стяжки/плиты для пола по грунту минимально необходимыми слоями являются (сверху вниз):

• армированная ж/б стяжка – на нее можно уложить большинство напольных покрытий (линолеум, ламинат, ковролин, керамогранит, половую доску, пробку, кафель) либо подоснову для паркета (многослойная фанера);
• утеплитель – снижает теплопотери и эксплуатационный бюджет (можно использовать меньшее количество регистров обогрева);
• гидроизоляция – не позволяет влаге проникать в теплоизолятор из земли;
• подоснова (бетонная подготовка) – в качестве гидроизоляции часто используются пленки, рулонные материалы, мембраны, которые легко повредить при армировании, заливке верхней стяжки, обувью строителей при укладке теплоизолятора, поэтому заливают плиту (4-7 см) из бетона низкой прочности;
• подушка – при виброуплотнении нерудного материала достигается стабильность геометрии нижнего слоя, на который будет опираться плавающая стяжка.

Полиэтиленовая пленка между стяжкой и утеплителем не обязательна.

Согласно нормативам СП для жилых домов достаточно 60 см подушки (3 слоя по 20 см). Поэтому при значительной глубине котлована, который изготавливается для ленточного фундамента, целесообразней засыпать его этим же грунтом до проектной отметки так же с послойным уплотнением.

Здание на плитном фундаменте имеет конструкцию пол по грунту по умолчанию. Поэтому перед заливкой плиты достаточно выполнить мероприятия:

• обеспечить дублирование инженерных систем – дополнительные гильзы с куском канализационной + водопроводной трубы;
• изготовить подушку – выемка 80 см грунта с 60 см обратной засыпкой;
• выполнить гидроизоляцию – пленка или рубероид;
• уложить теплоизолятор – обычно 5-10 см пенополистирола, сохраняющего свойства даже при намокании, погружении в воду.

Спланировать бюджет строительства для коттеджа возможно только на этапе изготовления проекта. Поэтому пол по грунту необходимо заложить в документацию на начальном этапе.

Метод 1: каркасное (монолитное) армирование

Построить армирующий каркас можно прямо на месте, используя для этого арматуру. В строительстве используется арматура размерами от 6 до 40 мм в зависимости от проектных требований и необходимой прочности. В частном строительстве чаще всего используется арматура диаметром 10 мм и 20 мм.

«Вязать» каркас из арматуры можно с использованием стальной проволоки 2-3 мм. При этом формируется сетка основания с необходимой по размеру ячейкой в пределах 10-20 см и связывается все с монтированием подъемных ребер. На ребрах формируется верхний слой армирующего каркаса в виде той же сетки, как и на нижнем слое. Лучше всего использовать при этом цельные куски арматуры по длине и ширине. В случае если захотелось использовать обрезки и менее длинные куски, то арматуру удлиняют внахлест с заходом не менее полуметра друг на друга. Далее производится заливка стяжки. Такой вариант еще называется монолитным армированием, потому как в результате получается фактически цельная и неразрывная железобетонная плита.

Альтернативой вязке или сварке могут служить фиксаторы арматуры

Часто при формировании армирующего каркаса используется сварка. Для самостоятельных работ такой вариант подходит лишь тем, кто имеет в наличии сварочный аппарат и достаточно навыков для сварки тонких прутьев и проволоки. К слову сказать, при промышленном строительстве к таким работам допускаются лишь профессиональные сварщики, которые уже зарекомендовали себя, ведь такой вид работ требует внимания и аккуратности. При нарушении технологии сварки часто происходит истончение арматуры и проволоки в местах соединения, что сводит на нет всю пользу от каркаса.

В ходе армирования бетонного пола часто требуется для формирования каркаса производить изгиб арматуры. Выполнять эту операцию следует только с использованием механических средств без нагрева, как это принято у некоторых несознательных мастеров. При любом нагреве металл меняет свою структуру и может легко лопнуть.

Нюансы технологии

На прочность полов по грунту влияет марка бетона, последовательность операций и используемые материалы. Однако существуют общие особенности при бетонировании узлов примыкания, площадок для опирания тяжелых конструкций и легких перегородок.

Узлы примыкания

Чтобы максимально снизить теплопотери в полах, утеплитель на наружной грани цоколя и фундамента должен быть связан с теплоизоляционным материалом внутри стен или на их наружной поверхности (вентилируемый фасад или мокрый фасад) без мостиков холода.

Утепление стены и цоколя для ликвидации мостиков холода.

Перегородки и стены

Поскольку полы по грунту силовой конструкцией не являются, под несущие стены и тяжелые перегородки нужно залить отдельный фундамент. Другим вариантом являются ребра жесткости вдоль этих стен, направленные в сторону грунта по аналогии со шведской плитой УШП.

Достаточно сложным случаем являются перегородки из ГКЛ по полу по грунту:

• с одной стороны – ПГ нужно отделить от перегородки демпферным слоем, то есть сделать стяжку уже после монтажа перегородки;
• с другой стороны – системы из гипсокартона следует возводить после окончания влажных процессов, иначе материал впитает влагу и потеряет жесткость, прочность.

Поэтому применяется комбинированная методика:

• на фундамент монтируется каркас из профиля;
• крепится узкая полоса гипсокартона, ширина которой равна высоте плавающей стяжки;
• на нее приклеивается демпферная лента или устанавливается пенополистирол;
• заливается стяжка, после высыхания которой перегородки обшиваются гипсокартоном полностью.

Монтаж каркаса для перегородки.

Это позволяет избежать намокания гипсокартона при высыхании бетона и сохранить свойства конструкционных материалов.

Лестницы и силовое оборудование

Внутренние конструкции здания могут иметь значительный вес и оказывать концентрированные нагрузки на небольшие участки. Поэтому для каминов, лестниц межэтажных, насосного оборудования, печей и котлов необходимо изготовить отдельно стоящий фундамент или увеличить толщину плиты пола по грунту.

Таким образом, индивидуальный застройщик может применить технологию пола по грунту для низкого ростверка и ленты МЗЛФ, чтобы снизить бюджет строительства и эксплуатационные расходы, повысить комфортность проживания.

Хорошая реклама

Самое читаемое

Какие элементы используются

Армирование стяжки производится с помощью усиливающих элементов, выполненных в форме сетки.

Материалом для их изготовления могут служить:

сталь

пластик

стекловолокно

Все эти материалы обладают собственными рабочими качествами, поэтому, необходимо рассмотреть их внимательнее.

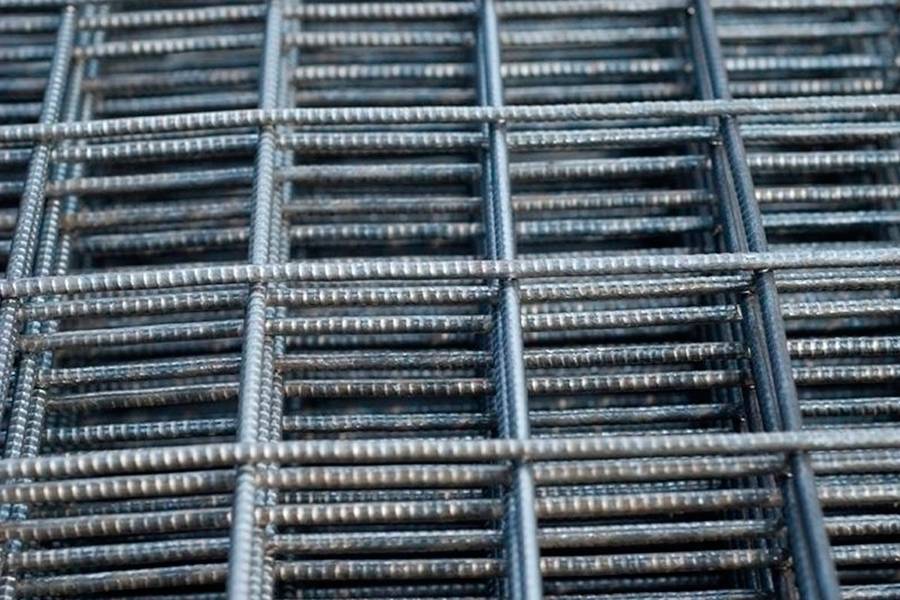

Стальная сетка

Металлическая сетка — это самый надежный способ усиления бетонных стяжек. Существуют готовые сетки, сваренные из проволоки ВР-1, или связанные прямо на месте из более толстого рифленого арматурного прутка. Сетки из проволоки в толщину могут быть от 2 до 6 мм, арматурный пруток — 8-12 мм.

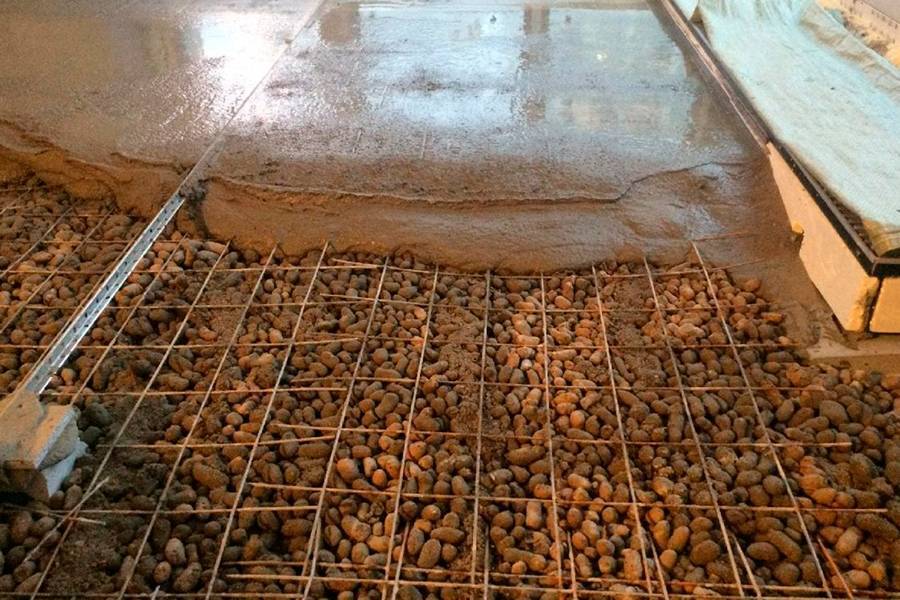

Сетки из рифленого прутка необходимы для армирования стяжек по керамзитовой засыпке или по плитам минеральной ваты. Они предназначены для принятия высоких нагрузок и могут обеспечить целостность стяжки даже при многократном превышении расчетных воздействий.

Существуют готовые сетки подобного типа, соединенные точечной сваркой. Однако, чаще всего сетку вяжут прямо на месте, поскольку так проще обеспечить заданный размер и конфигурацию усиливающего элемента.

Достоинствами металлических сеток являются:

• высокая прочность, устойчивость к разнонаправленным нагрузкам;
• отсутствие выраженной реакции на перепады температур;
• долговечность;
• устойчивость к деформирующим нагрузками, механическим воздействиям любого рода.

Недостатками стальных сеток следует считать склонность к коррозии. Для защиты некоторые производители выпускают оцинкованную сетку, которая продается в рулонах или в форме отдельных решеток.

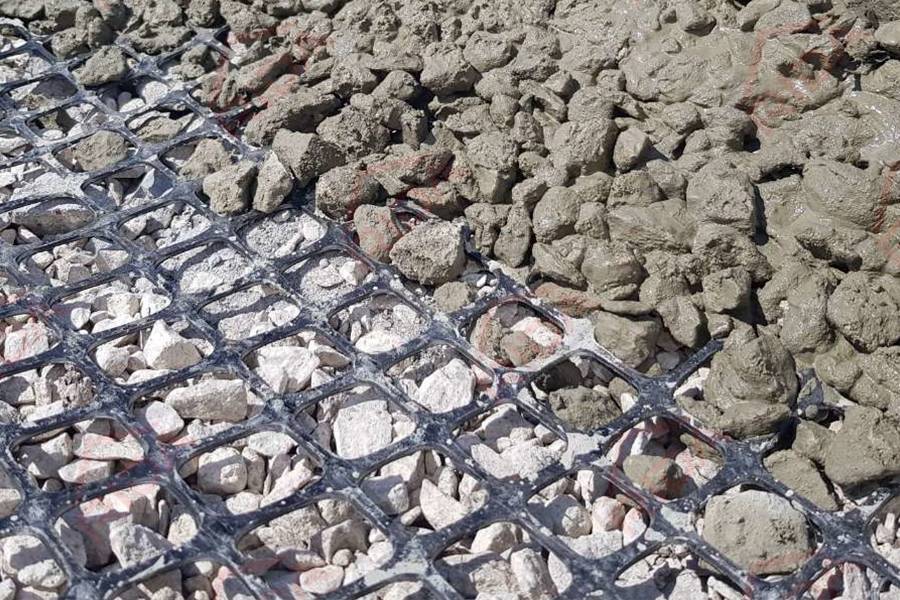

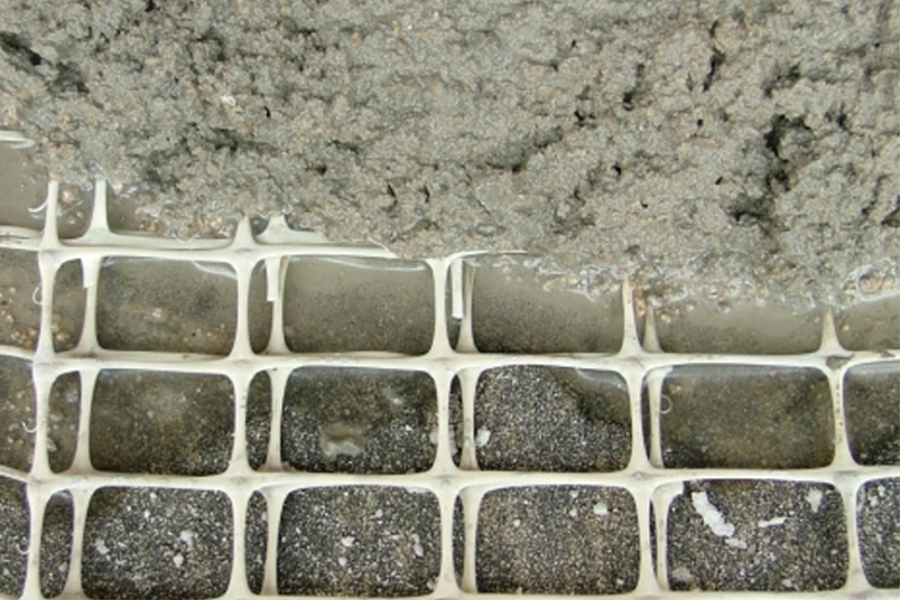

Пластиковая сетка

Этот вид армирующих элементов изготавливается из полипропилена. В продаже представлен в виде рулонов, которые расстилают по поверхности пола, соединяя полосы между собой проволочными прихватками или капроновыми хомутами.

Прочность такого армирования гораздо ниже, чем у стальных элементов. Как правило, пластиковую сетку используют при заливке стяжки теплого пола или при изготовлении наливных полов на жестких бетонных основаниях. Здесь не приходится ожидать значительных нагрузок на изгиб, и стяжка выполняет роль дополнительного элемента, распределяющего нагрузки.

Размеры подобных сеток могут быть очень разными, поскольку они используются не только в жилищном, но и в дорожном строительстве. Для стяжки оптимальным размером считается сетка с ячейками 45 мм.

Достоинствами полипропиленовых сеток принято считать:

• устойчивость к агрессивным химическим воздействиям или средам;
• отсутствие коррозийных процессов;
• не создаются радиопомехи или наводки к электромагнитным сигналам;
• удобство и простота монтажа, вызванные малым весом материала;
• высокая прочность, способность выдерживать значительные нагрузки на растяжение;
• ценовая доступность.

К недостаткам пластиковых сеток относят высокую степень начального растяжения — прежде, чем принять нагрузку, сетка слегка растягивается за счет собственной упругости. Иногда этого достаточно, чтобы стяжка оказалась под угрозой появления трещин.

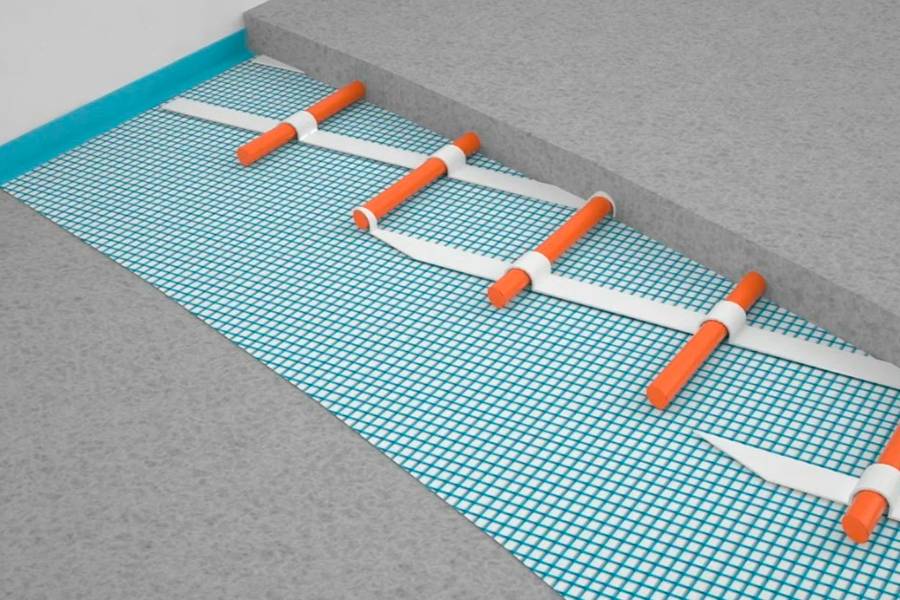

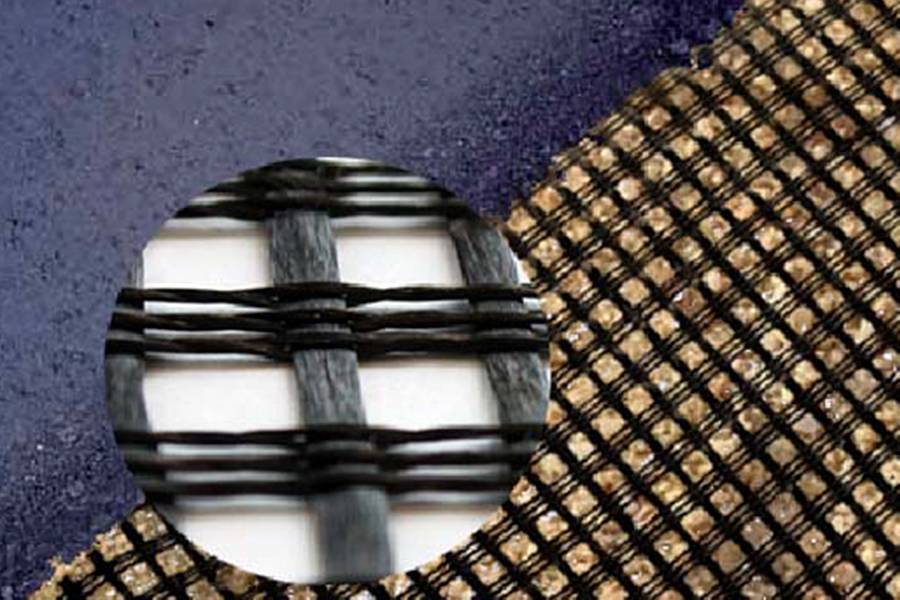

Стекловолоконная сетка

Армирующие стеклосетки изготавливаются из алюмоборосиликатного волокна. Они имеют малый размер ячеек — от 2 до 6 мм. Такая плотность плетения позволяет увеличить способность принимать на себя довольно высокие эксплуатационные нагрузки. Чаще всего, стеклосетку используют для армирования стяжки в старых постройках, где заливать толстую стяжку нельзя. Армирование позволяет значительно усилить прочность относительно тонкого бетонного слоя, не увеличивая его вес.

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

Достоинства стеклосетки те же, что и у полипропиленовых элементов. К недостаткам относят потерю рабочих качеств при нагреве — если температуру материала повысить до 200 °С, сетка полностью разрушится. Для укладки в стяжку рекомендуется выбирать сетку с пропиткой специальными составами, увеличивающими устойчивость к воздействию щелочной среды.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

• тип грунта на участке;
• материал и суммарная площадь стен;
• тип и площадь перекрытия;
• тип, общая площадь и угол уклона кровли;
• регион строительства.

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

• линейные размеры основания;
• шаг размещения прутков;
• количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.

От чего зависит цена армированного бетонного пола

Просчитать затраты возможно заранее, на этапе проектирования работ. Общая сумма зависит от ряда факторов, которые корректируются в соответствии с поставленными целями.

Что влияет на стоимость:

• Площадь заливки – чем больше, тем дороже обойдутся работы. Повлиять на этот фактор нельзя, он постоянный, разве что можно получить скидку на выполнение заказа с очень большой площадью.
• Количество и качество слоев – формируется исходя из особенностей эксплуатации помещения.
• Тип армирования – выбирается заказчиком, должен соответствовать заявленным требованиям.
• Качество бетона и других материалов – чем выше, тем лучше. Даже если дороже, в итоге хороший пол полностью окупит затраты, так как некачественные материалы могут привести к необходимости выполнения процесса повторно, ремонту, другим проблемам.

Добавки к бетону

Если нагрузки на пол в помещении не очень большие и нецелесообразно тратить большие средства на сложные работы, можно ограничиться добавками к бетону. Фиброволокно используется в процессе замешивания раствора, положительно влияет на общие характеристики прочности, защищает от микротрещин в процессе высыхания. Даже если нарушаются условия правильной сушки и схватывания бетонного слоя, микротрещины не появятся или их будет мало, что существенно облегчит дальнейший процесс обустройства пола.

Ровный пол является обязательным требованием для качественной и долговечной укладки любого современного покрытия – паркет, ламинат, керамическая плитка, линолеум, наливной пол и т.д. Армирование бетона – лучшее решение для придания хрупкому материалу стойкости к разрушениям и требуемой прочности, повышения эксплуатационных характеристик.

Вводимые в конструкцию фибродобавки, металлические сетки и каркасы позволяют получить ровное и гладкое бетонное покрытие, без трещин и деформаций, идеальное для укладки финишного слоя.

Как правильно укладывать плиты перекрытия на стены – технология монтажа

Технология выполнения мероприятий по монтажу панелей перекрытия включает следующие основные этапы:

Ложить плиты перекрытия необходимо на подложку из бетонной смеси

подготовительные работы. Они предусматривают транспортировку и складирование плит на строительной площадке

Важно подготовить опорную поверхность стен и знать, как при необходимости разрезать на части цельные плиты; основные мероприятия по монтажу. Для их осуществления необходимо подготовить грузоподъемную технику, необходимые строительные материалы, инструменты. Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку

Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку.

Каждый этап имеет свои особенности. Остановимся на нюансах выполнения операций.

Готовимся укладывать плиты перекрытия – подготовительные мероприятия

Подготовка к монтажу панелей перекрытия – ответственный процесс, включающий следующие этапы:

1. Подготовка площадки для размещения грузоподъемного оборудования
2. Доставка приобретенных панелей на стройплощадку и складирование.
3. Подготовка оборудования и инструмента.
4. Разрезание доборных элементов.

Разберем специфику выполнения каждого этапа.

Для подготовки рабочей площадки для расположения крана необходимо выполнить следующие работы:

1. Удалить с поверхности крупные каменистые включения и растительность.
2. Подготовить удобные пути для подъезда автотранспорта с плитами.
3. Проверить плотность почвы, которая не должна быть рыхлой.
4. Спланировать поверхность рабочей площадки.

Плиты перекрытия должны укладываться максимально близко друг к другу

При выполнении строительных мероприятий в весенний или осенний период следует уложить дорожные плиты по всей поверхности площадки для автокрана, чтобы обеспечить устойчивое положение. Транспортировку плит к месту установки осуществляйте транспортным средством требуемой грузоподъемности с длиной кузова, соответствующей размерам изделий. Между панелями на кузове автомобиля установите деревянные подкладки.

Для предотвращения растрескивания важно правильно складировать плиты

Обратите внимание на следующие моменты:

• горизонтальность площадки для складирования;
• установку деревянных прокладок одинаковой толщины.

Важно не допускать касания полых панелей и размещать опорные брусья в вертикальной плоскости. Для выполнения работ потребуется следующее оборудование и инструменты:. Для выполнения работ потребуется следующее оборудование и инструменты:

Для выполнения работ потребуется следующее оборудование и инструменты:

• грузоподъемная техника;
• стропы;
• анкера для фиксации плит;
• массивная кувалда;
• болгарка;
• монтажный лом;
• цементный раствор;
• уровень, мастерок и отвес.

Чтобы в холодное время года плиты не промерзали, торцы необходимо заделывать

Для этого необходимо:

1. Провести мелом черту, соответствующую необходимому размеру.
2. Подложить на участки резания подкладку, затрудняющую откалывание бетона.
3. Выполнить болгаркой рез по проведенной линии.
4. Ударить несколько раз кувалдой по верху плиты.
5. Пробить ломом низ плиты и перерезать арматурные стержни болгаркой.

Завершив подготовительные мероприятия, приступайте к основному этапу работ – монтажу панелей.

Схема укладки плит на поверхность несущих опор

Дальнейший порядок действий:

1. Уложите цементную смесь слоем 2-3 см на торцевую плоскость несущих стен.
2. Закрепите плиту перекрытия за проушины и переместите к месту установки.
3. Направьте ломом панель в нужное положение.
4. Проконтролируйте размер опорной поверхности и опустите плиту.
5. Отсоедините такелажную оснастку и зафиксируйте изделия анкерами.
6. Выполните герметизацию зазора между торцами рядом расположенных плит.

При образовании увеличенного пространства между плитами и стеной следует смонтировать опалубку, уложить арматуру и осуществить бетонирование. Для обеспечения повышенной теплоизоляции осуществите заделку торцевых каналов с помощью минваты, бутового кирпича или бетонной смеси на глубину 20-25 см с каждой стороны изделия. После заделки замажьте каналы цементной смесью.

Правила армирования стяжки

Технология армирования стяжки достаточно проста — материал просто укладывают полосами с соединением боковых кромок проволочными прихватками, после чего заливают стяжку.

Однако, имеются некоторые специфические требования:

• нельзя класть сетку прямо на пол — она должна находится в теле стяжки, поэтому, ее необходимо приподнять над поверхностью основы. Для этого используют цементные холмики, а также специальные подпорки из проволоки или пластика. Они поднимают сетку примерно на половину толщины стяжки;
• сетка должна свободно пропускать раствор. Если в его составе находятся дополнительные компоненты, необходимо выбрать армирующий элемент с соответствующим размером ячеек;

• при заливке раствора необходимо тщательно штыковать смесь, чтобы удалить все пузыри и пустоты из участков примыкания к сетке. Это защитит ее от коррозии или других разрушающих воздействий;
• при укладке сетки полосы должны иметь нахлест с минимальным размером в одну ячейку;
• сетка должна быть чистой. Не допускается наличие жирных пятен, краски или ржавчины. Они ослабляют сцепление сетки с бетоном.

Эти требования необходимо учитывать при выборе и укладке армирующей сетки. От их соблюдения зависит прочность и долговечность стяжки. Если правила нарушены, вместо усиления можно получить обратный эффект — стяжка будет разделена на два горизонтальных слоя, а эксплуатационные или механические воздействия сразу будут приходиться на бетон, минуя сетку. Такая стяжка не сможет принять даже нормативные нагрузки.

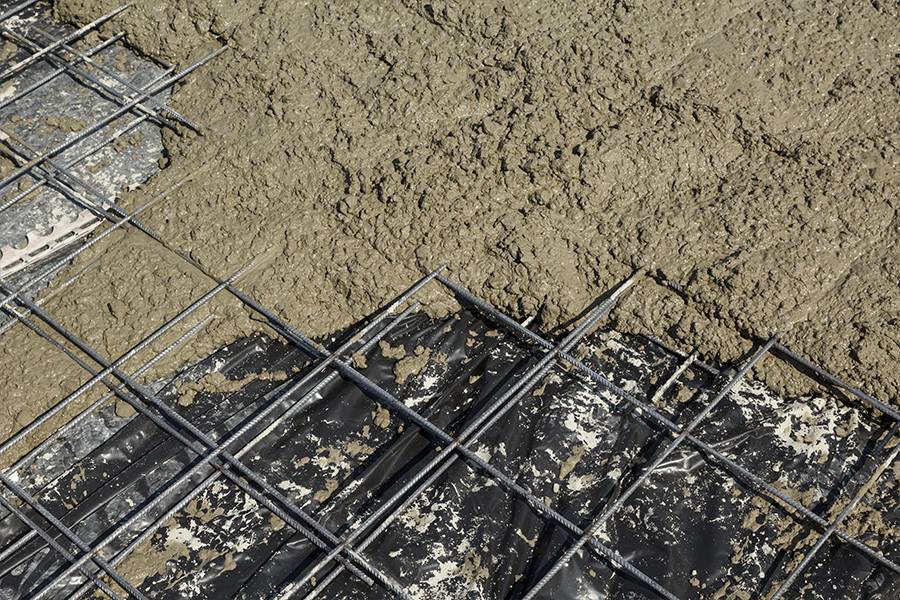

Армирование стяжки металлической сеткой

В квартирах выполняются три типа стяжек:

• Связанную стяжку с основанием;
• Стяжку на разделительном слое;
• Плавающую стяжку на слое теплоизолятора.

Каждый тип стяжки армируется сеткой по-своему.

В связанной стяжке металлическая сетка укладывается вниз слоя стяжки, почти на слой основания. Именно по этому, многие специалисты не рекомендуют вообще армировать связанные стяжки, так как сетка мешает сцепки раствора с основанием.

Стяжки на разделяющем слое и плавающая стяжка армируется так, чтобы сетка была поднята на 1-2 см. Для такого подъема используются специальные пластиковые бочонки.

Особенности армирующей стяжки пола

В качестве основания для пола чаще всего используется стяжка – бетонный слой между чистовыми и черновыми полами. Важную роль в процессе обустройства базы для финишного напольного покрытия играет армирующая сетка, которая укладывается под стяжку. Такая сетка повышает прочность и другие характеристики полов, делая их более долговечными.

Рассмотрим подробнее конструкцию выполнения стяжки пола. Ее заливают бетонным раствором, состоящим из цемента, песка, щебня и других компонентов.

Основные виды стяжек:

1. Классическая стяжка заливается на черновое основание пола и полностью скрепляется с ним.
2. Монолитная основа формируется комбинациями бетонов разного вида и арматуры, которые укладываются на специальные подставки, а не на сам пол. Для обустройства монолитной стяжки выполняют армирование путем укладки нескольких слоев сетки.
3. Плавающая стяжка обустраивается путем заливки бетонной смеси на изоляционный материал, которым накрыта основа пола. В этом случае также обязательным является армирование основания. Армирующая сетка является универсальным материалом для отделочных работ.

Под стяжку пола может укладываться 2 типа армирующей сетки:

• Протяженная — представляет собой конструкцию из металла, полипропилена или стекловолокна.
• Дисперсионная фибра из стекла, стали и базальта.

Преимущества использования армирующей сетки:

• способствует равномерному распределению нагрузки на пол;
• снижает вероятность разрушения пола при вибрационных и динамических нагрузках;
• защищает стяжку от сколов и трещин;
• увеличивает плотность бетона;
• способствует экономичному расходованию бетонной смеси;
• позволяет обустраивать полы с большими перепадами.

Когда стяжку нужно армировать

Итак, когда же стяжку нужно армировать? На самом деле, армированная стяжка является частым случаем, так как такое изделие легко выдерживает большие нагрузки на сжатие, растяжение и изгиб. Основные функции армирующих элементов, заложенных в теле стяжки:

1. Защита от появления микротрещин при высыхании стяжки;
2. Защита от образования трещин, а также их расширения при воздействии вибраций или механических нагрузок;
3. Увеличение прочности стяжки;
4. Предотвращение проседания основания;
5. Увеличение эксплуатационного срока.

Армировать стяжку вовсе не обязательно. В некоторых случаях стяжка сама по себе легко справляется со своими функциями. Армирование требуется только в таких случаях:

1. Укладка стяжки на ненадежное, «плавающее» основание, которое подвержено растяжениям и изгибам. Особенно часто укладка на такое основание происходит при устройстве многослойного пола при заливке стяжки на гидро-, звуко- и теплоизоляционную прослойку. Прослойка выполняется из минеральной ваты, пенопласта, ЭППС, полиэтиленовых пленок.
2. Укладка на засыпки из щебня или керамзита. В данном случае стяжка укрепляется арматурой в местах повышенной нагрузки, например, под печами, каминами, стенками и механизмами.
3. При выполнении толстой стяжки толщиной более 50 мм. Чаще всего слой стяжки равен 30-40 мм, он используется для выравнивания пола по соответствующим железобетонным плитам. В этом случае крепкое основание не позволяет появиться растягивающим нагрузкам, которые могут привести к деформации. Потому такие стяжки не нуждаются в армировании.
