Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка

Знакомство со спутниковым оборудованием

Прежде чем отправляться за покупкой, узнавать, как установить спутниковую антенну самостоятельно, сначала необходимо познакомиться со всеми устройствами, входящими в комплект спутникового телевидения. В нем присутствует:

• антенна;
• держатель;
• конвертор;
• кронштейн;
• ресивер.

Вещательные спутники

Главный элемент в этой системе, естественно, спутник, транслирующий сигнал. Чтобы обеспечить качественный и постоянный его прием, антенна должна быть направлена в его сторону. На спутнике, находящемся на геостационарной орбите, расположены транспондеры-ретрансляторы. Они принимают и передают сигнал. На одном спутнике таких устройств может быть несколько десятков.

Многих интересуют не только то, как установить спутниковую антенну самостоятельно, но и где именно располагаются такие небесные «помощники» человека. Расстояние вещательных спутников от Земли (от уровня моря) составляет 35 786 метров, находятся они в плоскости экватора. Орбитальная скорость на этой высоте равняется скорости вращения планеты, поэтому спутник всегда «зависает» на одном месте, которое называют «точкой стояния».

Поймать сигнал всех спутников невозможно, потому что вещают они не во все стороны, а только на определенный регион или страну. Искусственное небесное тело может быть широковещательным. Антенны в таком случае направлены строго вниз, однако количество мощных спутников невелико, так как для вывода их на орбиту требуются тяжелые носители.

Оборудование

Антенна знакома всем: это большая «тарелка», диаметр ее может быть разным. Если говорить совсем просто, то она собирает слабый отраженный сигнал, затем фокусирует в определенную точку. Для его преобразования на антенне закреплен конвертор (головка). Это небольшой прибор цилиндрической формы, фиксируемый на лицевой части тарелки. Задача конвертора — усиление сигнала, который затем по кабелю поступает на ресивер.

Для закрепления устройства на антенне используют штангу-держатель. Конструкции, которые называют «мультифидами», предназначаются для фиксации нескольких конверторов, работающих с разными спутниками. Кронштейнами спутниковую антенну надежно фиксируют на здании: чаще на стене, реже — на стропильной системе. Благодаря этим конструкциям тарелку при настройке можно перемещать по вертикали и горизонтали.

Ресивер (тюнер) — приставка, небольшой электронный прибор, сначала обрабатывающий поступающую информацию, а затем выводящий ее на экран телеприемника. К нему прилагается пульт ДУ. Моделей таких устройств довольно много, однако для каждого из них нужна «своя», конкретная тарелка. По этой причине заставить тюнеры работать с другими, «неправильными», антеннами очень непросто.

Помимо главных элементов в комплект должен входить коаксиальный кабель, F-коннектор для соединения тюнера с антенной, кабели — «тюльпаны», SCART, HDMI — для соединения телеприемника и ресивера. Может потребоваться переключатель DiSEqC (проще — «дисек», «дайсек»), если планируется монтаж нескольких конверторов, предназначенных для разных спутников.

Какие бывают спутниковые антенны

Со времён открытия спутниковой связи было создано немало разновидностей волновых приёмников для приёма и передачи сигнала. Каждый из видов нашёл своё наземное применение в зависимости от назначения системы спутниковой связи:

• мобильная связь;
• спутниковая телефония и радиовещание;
• навигация через орбитальную связь;
• интернет;
• метеорология;
• связь с космическими аппаратами;
• телевидение.

Обычным телезрителям в большей мере знакомы устройства зеркального типа (офсетные). Наиболее известное семейство спутниковых антенн, которое представлено в магазинах. Они разнятся формой отражателя, различны по диаметрам, имеют разный коэффициент использования поверхности и принимают в разных диапазонах.

Офсетная

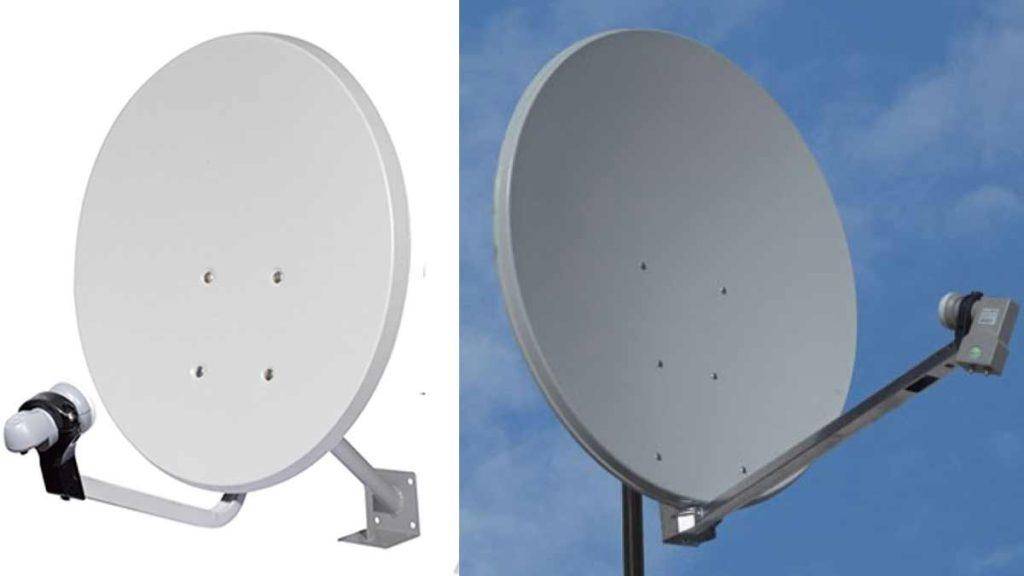

Офсетная спутниковая антенна

У этой антенны для спутникового ТВ отражающая чаша имеет форму эллипсоида. Радиоволны от спутников, которые отбиваются от рабочего зеркала, концентрируются не в геометрическом центре фигуры, а в её нижнем фокусе. Тарелка с нижним фокусом не нуждается в большом угле подъёма. Такая конструкция зеркала в офсетных спутниковых антеннах позволила добиться более устойчивого приёма, т.к. преобразователь сигнала не отбрасывает тень на поверхность чаши и не вызывает шумов.

Прямофокусная

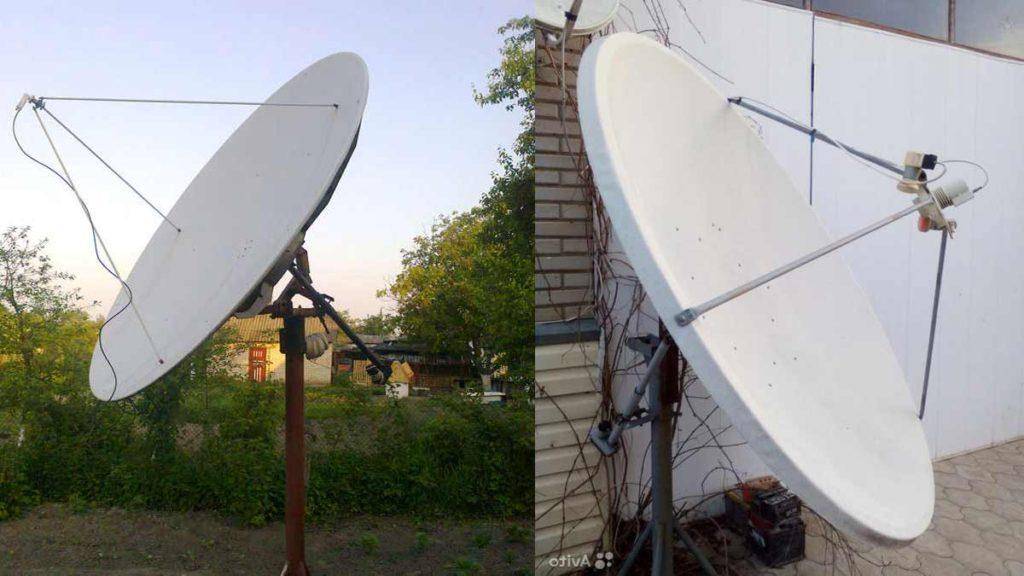

прямофокусная спутниковая антенна

Этот тип волнового приёмника имеет рабочую зеркальную поверхность в форме сплюснутого параболоида. Такая симметричная геометрия рефлектора позволяет достичь хорошего улавливания радиоволн, поступающих на его поверхность, и максимального перенаправления их на преобразователь. Он крепится на консолях-держателях непосредственно над центральной точкой тарелки.

Тороидальная

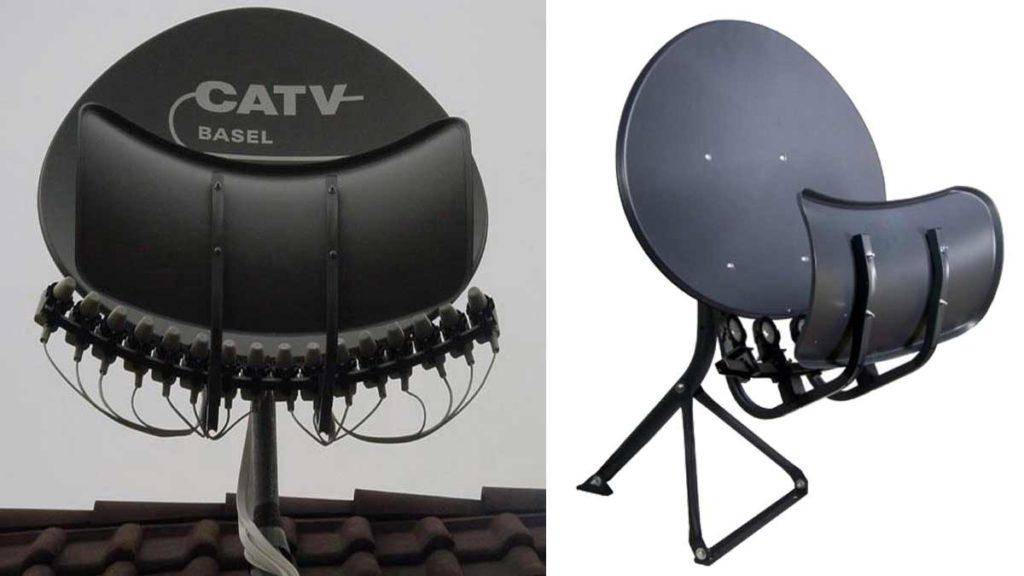

Тороидальная спутниковая антенна

Тороидальная тарелка – разновидность многолучевых антенн – это прогрессивное решение, пришедшее на смену зеркалам на поворотных механизмах. Образно выражаясь, – это не просто «тарелка», а целый сервиз, состоящий из большого блюда, блюдца и нескольких чашек-конвертеров. У этой модели два рефлектора (отражателя) и это огромное преимущество для приёма ТВ с разных спутников. До того, как радиоволны попадут на приёмную поверхность преобразующей головки, они дважды подвергнутся отражению: первично попадая на большое зеркало, а от него преломляясь на малое, где фокусируются на нужном преобразователе.

Производители тороидальных антенн гарантируют их комплектацию конвертерами в количестве до шестнадцати штук. Это открывает очень большие возможности для зрителя: перенаведение такого устройства на работу с сигналом от разных спутников теперь можно осуществить, не вставая из своего кресла перед телевизором.

ФАР

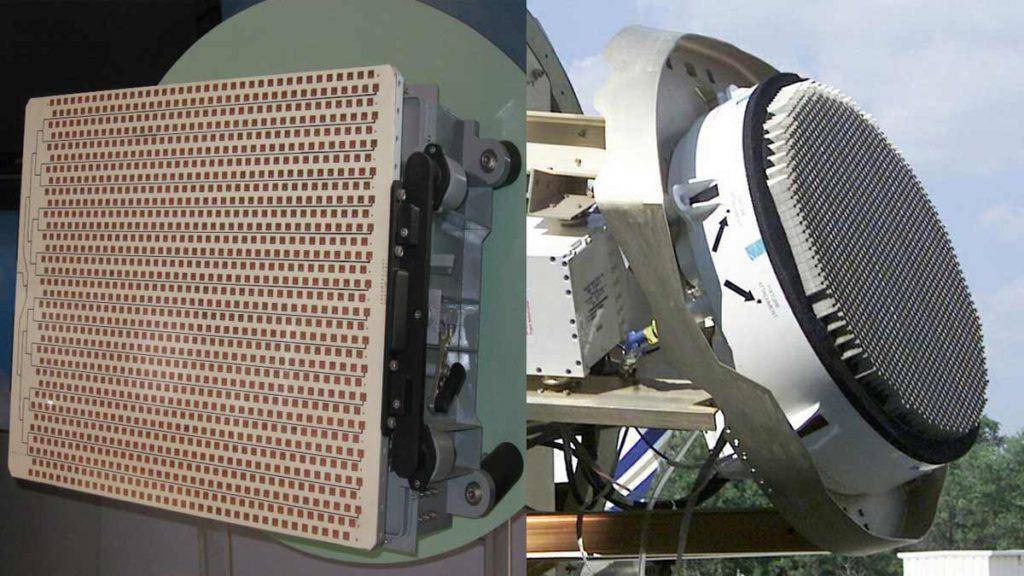

Фазированная антенна

Фазированные антенные решётки – в действительности малоприменимый класс спутникового оборудования. Были популярны в 90-х годах прошлого столетия, чему обязаны фирме Nokia. Имея перечень ограничений, узкополосность, трудоёмкость производства, а отсюда –высокую стоимость, ФАР не используются активно потребителями телеоборудования.

На базе использования управляемых ФАР проводятся разработки подвижных и портативных приёмников спутниковой связи.

Антенны бегущей волны

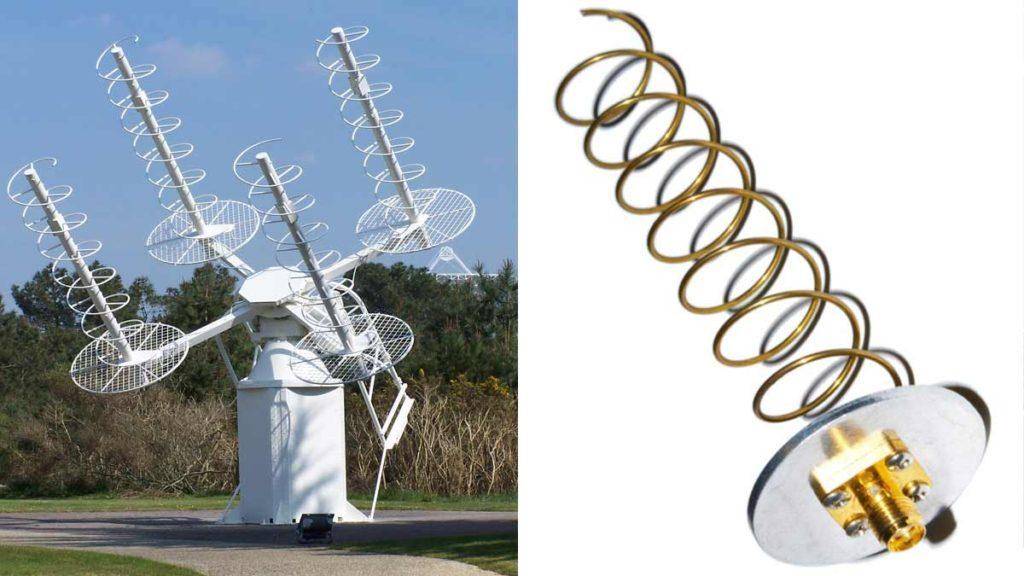

Антенна направленного типа

Это приёмное устройство направленного типа. Сигнал в нём распространяется в виде бегущей волны вдоль геометрической оси конструкции. По своему строению – это собирательная линия, на которой закреплены несколько равноудалённых друг от друга вибраторов. Такая антенна является широкополосной (VHF и UHF волны) и не требует настройки. Распространена у метеорологов и в любительской радиосвязи.

Слабонаправленные антенны

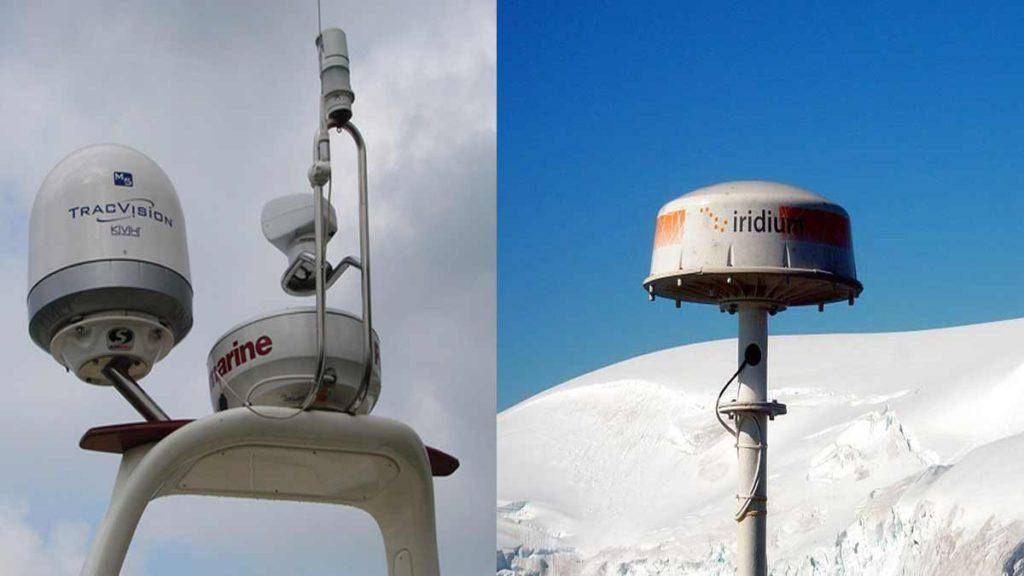

Слабонаправленная волновая антенна

Слабонаправленные волновые приёмники нашли своё применение в тех местах спутникового приёма, где отсутствует возможность постоянно перенаправлять положение приёмного устройства. Антенна дает многошума из за широкой диаграммы направленности. Но для захвата ретранслируемых волн с низкоорбитальных спутников это не критично.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Подключение к телевизору через ресивер

ТВ-панели со встроенным тюнером имеют несколько преимуществ перед подключением через ресивер. Прежде всего это отсутствие проводов. Ещё одним преимуществом является удобное управление. В конкретном случае управлять каналами придётся двумя пультами (один для телевизора, второй — для приставки). В то же время, подключение через внешний ресивер является более простым. Для подключения приставки можно использовать:

• Вход для антенны;
• Привычный всем «тюльпан» (он же RCA) — используется в качестве передачи аналогового телевидения;
• HDMI;
• Аппаратный разъем;
• SCARD.

Не стоит забывать и о том, что кроме своего основного предназначения ресивер может выполнять и дополнительные функции. Например, он может легко воспроизводить видео или аудио с флешки. С его помощью можно просматривать семейные фотографии в цифровом формате. Кроме того, приставка позволяет подключать телевизор ко всемирной сети интернет. После подключения к приёмнику всех необходимых кабелей спутниковая тарелка будет установлена. Требуется включить телевизор и приставку, после чего можно начинать настройку.

Установка спутниковой антенны своими руками

Первым делом вам необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно расскажет данное видео.

Перед установкой спутниковой антенны вы должны знать конкретно, куда должна быть направлена антенна, для этого вам поможет сервис Agsat.com.ua/satdirect. На карте выберете место в котором планируете устанавливать антенну установив там флажок, в боковой колонке выбреете предполагаемый спутник и вам покажут куда надо направлять спутниковую антенну. Перед монтажом антенны рекомендуем проверить приём сигнала не укрепляя её, а держа в руках. Если же качество сигнала со спутника достигает 70%, то переходим к монтажу антенны.

Когда место определено и проверено, с помощью перфоратора делаем отверстия для крепления кронштейна к стене на анкера. Размер анкеров выбирайте исходя из материала стены и веса конструкции. После того как вы укрепили кронштейн, производим крепление антенны, но не спешите затягивать гайки, так как сперва нам нужно направить антенну.

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

• Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
• При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
• Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
• Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Как самостоятельно установить антенну «Триколор TB»

Чтобы смотреть спутниковое телевидение, необходимо приобрести специальную антенну, установить и настроить ее. Для этого не обязательно прибегать к помощи специалистов. Настроить тарелку «Триколор ТВ» можно и самостоятельно.

Тарелка является основным элементом всей системы. Она представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Такая форма сделана для того, чтобы сигналы, поступающие со спутников, при соприкосновении с поверхностью тарелки сосредотачивались в одной точке – круговом конвекторе. Благодаря этому можно получать высокое качество связи. Сигналы от конвектора по кабелю поступают в ресивер, где после преобразования выводятся на экран телевизора.

Место для антенны

Как самостоятельно настроить спутниковую антенну «Триколор TB»? Успешность настройки зависит не только от качества оборудования, но и от правильной установки самой тарелки.

Правила установки антенны

1. Выбрать доступную траекторию от тарелки до спутника. Т.е. выбрать самое подходящее место, где поступлению сигнала от спутника к тарелке ничего не будет препятствовать. Для этого нужно мысленно прочертить линию от антенны в направлении передаточного устройства. На линии траектории не должно быть веток деревьев, зданий, вывесок, флагов — т.е. любых объектов и предметов, которые могут воспрепятствовать поступлению сигнала. Спутниковый сигнал не может проходить сквозь стены.
2. Установить и закрепить антенну на высотной точке. Таковой может стать крыша дома, внешняя часть балкона или лоджии, просто стена, или специальная конструкция (вышка) возле дома.

Лучшим направлением спутниковой антенны считается направление на экватор (т.е. в северном полушарии это направление на юг).

При установке лучше всего выбрать такое место, которое максимально приближено к телевизору. Это облегчит работу по настройке.

Наружная конструкция «Триколор ТВ» состоит из нескольких частей:

• кронштейна;
• зеркала антенны;
• кабеля коаксиального;
• конвектора.

Кронштейн должен быть закреплен на стене или крыше при помощи анкерных болтов. Если крепление будет не очень надежным, то даже небольшой ветер начнет колебать антенну, что сразу же скажется на качестве изображения. При этом рекомендуется не затягивать болты сразу максимально туго, т.к. чаще всего приходится изменять положение антенны в процессе настройки. Окончательно затянуть болты можно тогда, когда все остальные работы будут сделаны.

Когда кронштейны установлены, можно крепить собственно зеркало тарелки и конвектор. Конвектор устанавливается на держатель разъемом в нижнем положении, чтобы его не заливало водой.

Спутниковое оборудование – функционал и установка

Как известно, спутник, выбранный пользователем на свое усмотрение (обычно это Sirius 5.0E, Amos 4.0W, Hotbird 13.0E или другие), передает сигнал. Задача спутниковой тарелки – отразить его на конвертер, который полученные данные преобразует и, в свою очередь, посылает на приставку
. И только ресивер отправляет сигнал на ТВ-приемник
через кабель.

Что нужно для монтажа тарелки

В обычный комплект для монтажа спутниковой тарелки входят следующие элементы.

1. Тарелка
   для перевода сигнала со спутника на конвертер. Минимальная диагональ – 60 см, максимальная – 120 см. Необходимый размер зависит от местности, где производится монтаж, а также от преград, расположенных перед тарелкой.
2. Кронштейн
   (выбирается в соответствии с диагональю тарелки), анкера для крепления.
3. Конвертер
   или головка. Устройство предназначено для преобразования отраженного от тарелки сигнала и дальнейшей передачи его на приставку.
4. Дисек,
   который служит для объединения двух или более конвертеров.
5. Телевизионный кабель
   .
6. Ресивер
   . Чтобы смотреть бесплатные каналы, можно приобрести самую простую приставку. Если же планируется просмотр платного контента, то потребуется ресивер с приемником карт.
7. F-разъемы
   , необходимые для присоединения кабеля.

Установка тарелки

Спутниковые тарелки следует устанавливать в легкодоступном месте
. Это нужно, чтобы всегда иметь возможность ремонтировать или регулировать оборудование.

В комплекте с оборудованием всегда идет инструкция, и собирать тарелку нужно в соответствии с рекомендациями
, изложенными в данном документе. При этом в процессе монтажа следует учитывать следующие немаловажные моменты:

• кронштейн с антенной должен быть очень прочно зафиксирован на стене, чтобы сильный порыв ветра не сорвал и не повредил оборудование;
• правильный монтаж кронштейна предполагает направление конвертера вниз;
• кабель должен быть герметизирован и надежно закреплен стяжками и изолентой;
• монтировать нужно так, чтобы спутниковая тарелка свободно вращалась во всех плоскостях, что требуется для удобства настройки.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Что понадобится для монтажа антенны

Спутниковая тарелка, она же антенна, — это своеобразное зеркало, которое легко отражает сигнал от сателлита. Далее этот сигнал попадает на конвертер, а тот передает данные на приёмник. Именно через кабель, который подключен к ресиверу, телевизионное устройство и получает сигнал. Подключение спутникового ТВ — дело совсем несложное.

Что же нужно для правильного монтажа? В обычный комплект установки входит:

• Непосредственно тарелка. Именно она переводит сигнал, полученный со спутниковой антенны, на конвертер;
• Кронштейны и анкеры. Они нужны для крепления. Эти элементы выбираются в зависимости от размера тарелки;
• Головка, или же конвертер. Данное устройство преобразовывает полученный со спутника сигнал в цифровой и передает его дальше, на приставку;
• Дисек (Digital Satellite Equipment Control). Этот элемент необходим для объединения нескольких конвертеров;
• Кабель. Обычный телевизионный кабель;
• Ресивер. Такая приставка позволит смотреть общедоступные каналы. Если пользователь планирует смотреть платные каналы, то необходимо выбрать устройство с приёмником карт;
• F-разъемы. Они необходимы для присоединения кабелей.

Бесплатные спутниковые каналы

Кроме Триколор и НТВ+, можно настроить антенну и на другие спутники, которые вещают каналы бесплатно. Для этого вам понадобится любой ресивер либо телевизор со встроенным приёмником сигнала. Карта доступа и, соответственно, модуль для карты при этом не нужны, поскольку вы будете настраиваться на незашифрованные каналы.

На территории России можно подключить антенну к следующим спутникам:

• Astra 4a 4.8°E;
• AMOS 2/3 4°W;
• HotBird 13°E;
• ABS 1 /1A /1B, 75°E;
• Intelsat 15 85.2°E;
• Yamal 201 90°E.

Процедура, по которой производится установка, настройка и подключение аналогична той, что использовалась с НТВ+ и Триколор. Но чтобы правильно направить антенну на спутник, лучше воспользоваться специальной программой, например Satellite Antenna Alignment.

Satellite Antenna Alignment можно бесплатно скачать для некоммерческого использования с официального сайта http://www.al-soft.com/saa/satinfo.shtml. Основные характеристики и правила использования программы:

1. Запустите программу и введите координаты вашего местонахождения в окне Site Location. Узнать эти координаты можно в любом смартфоне или планшете с GPS или на специальных сайтах в интернете.
2. Слева отобразится список спутников с координатами по азимуту и наклону.
3. Если значения угла отрицательные, значит, спутник находится ниже линии горизонта и связь с ним невозможна.
4. С помощью данных программы легко производится установка положения антенны и без компаса. Для этого предназначена функция «настройка по солнцу»:

• Выберите спутник, на который хотите направить тарелку.
• Зайдите во вкладку Sun’s Azimuth.
• Справа в окне вы увидите текущее положение солнца. Здесь же программа скалькулирует, в какой день и время положение солнца будет совпадать с позицией спутника.
• В указанное время просто направьте антенну на солнце.

Введя данные своей спутниковой тарелки во вкладке Offset antenna, вы сможете точно определить уровень нужного наклона.

Satellite Antenna Alignment — окно программы

После того как вы направили антенну на нужный спутник, её нужно подключить к телевизору и выполнить настройку, как указано выше. Для более лёгкой настройки на сильный сигнал можно воспользоваться таким прибором, как сатфайндер. Можно купить простой стрелочный в районе 400–500 рублей, а можно более дорогой с дисплеем и разными функциями, у них цена начинается от 2000 рублей. Чтобы воспользоваться сатфайндером:

1. Подключите сатфайндер между конвертером и ресивером примерно в 1–1,5 метрах от конвертера. В разъём LNB подключается кабель от конвертера, а в REC тот, что идёт на ресивер.
2. Зайдите в меню ресивера «Уровень сигнала».
3. Приступите к точной настройке, следя за движениями стрелки на сатфайндере. При верном направлении стрелка будет перемещаться к более высоким значениям.

Кабельное телевидение ограничивается только определенным списком каналов. Поэтому все чаще используется спутник для проведения досуга. Предлагаем рассмотреть, как осуществляется настройка спутниковой антенны самостоятельно, какое для этого необходимо ТВ-оборудование, а также пошаговая установка каналов для чайников.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

• Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

• Зеркало — прикрепляется на кронштейн;
• Кабель коксиальный — передает сигнал на ресивер;
• Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.

3. Закрепить кронштейн.

4. Конвертер завести в держатель.
5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.
