Система защиты от протечек «Аквасторож»

Какую систему защиты от протечек воды выбрать?

Лучшие решение для защиты домов, квартир, офисных помещений, магазинов либо иных объектов от протечки воды окажется современная система. За 2-10 секунд они могут блокировать подачу воды во время её попадания на какой-то датчик, что дает возможность избегать аварийных ситуаций.

Системы защиты от протечек «Нептун»

Чтобы своевременно найти и локализовать протечку воды в водоснабжении и отоплении самый лучший выбор – это Bugatti Base 1/2 от российской компании «Нептун». Её основное достоинства– практичность. Ее можно применять для того, чтобы надежно защищать не только жилые дома, квартиры и коттеджи, но и офисные здания, магазины и ТЦ. Прибор может блокировать подачу воды до того, как причину протечек устранили.

О появившейся проблеме она сообщает как световым, так и звуковым сигналом. В комплектацию вошли модуль управлений с тремя датчиками и двумя шаровыми кранами с электроприводом. Они выполнены из горячекованной латуни, которая очень прочная и стойкая к влиянию температур. Преимущества: повышенная защита электроприводов, обширный диапазон температур при эксплуатации блока управлений, официальная гарантия сроком 4 года на любые системные элементы.

Системы «Аквасторож»

Главными преимуществами системы являются практичность, безопасность, а также автономность. Она может работать в автономном режиме 2-9 лет благодаря единственному комплекту батареек. Она является первой в мире системой защиты, у которой тройной формат питания. Кроме батарейки, она может работать от сетевых универсальных адаптеров и встроенных ИБП. Система сделана из отличного качества комплектующих.

В течение каждых двух недель осуществляется самоочищение крана от отложения. Система мощностью около 40 Вт. За несколько секунд она отреагирует на протечки и заблокирует подачу воды. Преимущества: можно интегрировать в механизм «Умный дом», с помощью подключения GSM-модулей, чтобы получить смс-оповещения, все нужные крепления в комплектациях.

Системы Gidrolock

Главная отличительная черта Gidrolock Professional Bugatti – это быстрая блокировка подачи воды, когда она попадает на датчик. Последующее её возобновление происходит лишь после выявление причины, которая спровоцировала проблему. Систему выбирают для установки в квартире или частном доме, и промышленном или складском помещении.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

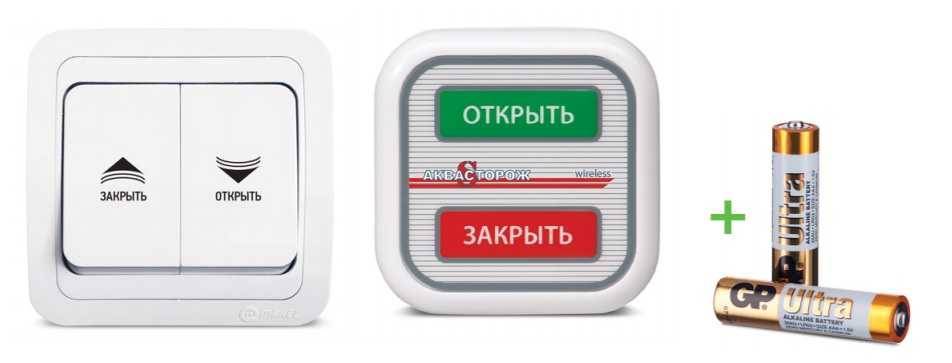

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Виды аквастопа для стиральных машин

Первыми аквастоп для стиральной машины внедрили разработчики стиральных аппаратов Бош еще в начале девяностых годов прошлого столетия. С тех пор появилось много разновидностей подобных клапанов — каждый из них имеет свои преимущества и недостатки:

1. UDI-разновидность срабатывает в течение одной секунды — неслучайно она запатентована как система мгновенной остановки воды. Внешний вид такой детали непритязателен: он похож на обычный патрубок с нарезкой, который можно отдельно подключать к аппарату. Все самое интересное находится внутри. Однако для его запуска необходим именно резкий спад давления, то есть малые течи он сразу не устранит.
2. Встроенные предусмотренные аквастопы, конечно же, существенно увеличивают стоимость агрегата. Они бывают простыми — устанавливаются на дне и отключаются, когда вода оказывается за пределами корпуса бака; с клапаном, который перекрывается автоматически — он стоит в самом начале водозабора и управляется электрическим приводом, оценивающим перепады тракты. Последний вид, кстати, обнаруживает еще и протечку в самом шланге. Некоторые из таких HydroStop-вариантов могут управляться при помощи радиоволн, если так решит src=»https://otoplenie-help.ru/wp-content/uploads/2018/11/podklyuchenie-stiral-noy-mashiny-s-akvastopom-k-vodoprovodu-4.jpeg» class=»aligncenter» width=»600″ height=»450″
3. Одной из последних разработок в этой области является порошковый аквастоп. Он содержит шланг для подключения, который одним концом включается в стиральную машину, а вторым уходит к водопроводу. Однако подобная система является одноразовой: поглощение воды в ней происходит при помощи абсорбента. Все дело в двойном шланге с пустыми стенками — в случае утечки именно в этом пространстве и начинается бурная реакция. Неполадка устранится, и клапан перекроет воду, но вряд ли подобный вид можно назвать хорошей защитой, если только от пары пробоин.

Достоинства и недостатки системы защиты от протечек «Аквасторож»

Главный принцип построения системы от протечек «Аквасторож» – это работа от напряжения всего 5 Вольт, которое считается абсолютно безопасным для человека.

Также предусмотрена панель для расширения количества подключаемых датчиков. Не хочется использовать провода – подключаем радиобазу, а к ней, при желании, свой модуль расширения радиодатчиков. Если система используется в дачном коттедже, можно применить силовой модуль, содержащий мощное высоковольтное реле, к которому можно подключить насос для откачки воды, а GSM-сигнализацию, для информирования владельца об аварии посредством SMS подключают к реле 24В, которое есть в каждой системе «Аквасторож».

Следующий принцип «Аквасторожа» – автономность. В отличие от аналогов, питающихся от сети 220 В, что, во-первых, небезопасно (особенно в условиях повышенной влажности), а, во-вторых, ненадёжно (при затоплении электричество может отключиться), здесь используется питающее напряжение даже не 12, а всего 5 В. Элемент резервного питания состоит из трёх батареек типа 343 (международное название R14, в простонародье «бочонки»).Что касается надежности, то производитель заявляет от 1-3 лет непрерывной работы от батарей (в зависимости от модели контроллера), при том, что в штатном режиме работа осуществляется от сетевого блока питания и батареи не разряжаются, а благодаря подключённым параллельно ионисторам мощностью в несколько десятков Ватт система способна произвести полное закрытие кранов даже тогда, когда заряд в батареях исчерпан.

Для пущего увеличения надёжности применяется ещё несколько интересных ухищрений. В кранах используется технология Teflosil. Конструкция шаровых кранов с двумя тефлоновыми и одной силиконовой прокладкой призвана существенно снизить трение, уменьшив тем самым необходимое усилие, требуемое для поворота заслонки. Для борьбы с «закисанием» крана, раз в месяц он автоматически закрывается и тут же открывается снова. Датчики протечки с золотым напылением более устойчивы к коррозии, причём настолько, что производитель даёт на них пожизненную гарантию. Вариант исполнения датчика с контролем обрыва предотвращает сбой системы из-за потери соединения с датчиком, вызванной нарушением контакта в соединительном проводе.

Радиобаза

это небольшой блок, который подключается к основному контроллеру или любому другому периферийному устройству. Он предназначен для обслуживания беспроводных датчиков протечки воды. К радиобазе можно подключить до 8 датчиков. Они сканируются непрерывно с короткими интервалами. Если датчик не обменивается данными в течение 10 минут, дается команда закрыть краны.

При установке беспроводных датчиков их необходимо предварительно зарегистрировать в базе данных. Для этого подносим сенсор к базе, нажимаем кнопку +1 на корпусе. Устройство записывает информацию датчика в свободную ячейку энергонезависимой памяти. Итак, давайте по очереди запишем все датчики. Чтобы при активации не возникало проблем с идентификацией, лучше нанести цифры на корпус и написать положение датчика напротив соответствующего светодиода.

В штатном режиме при питании от адаптера (есть сеть 220В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батареек или аккумуляторов есть два варианта работы: активный и энергосберегающий. Выбор режима остается на усмотрение пользователя. Для перехода в режим энергосбережения необходимо снять соответствующую перемычку на радиобазе. В этом случае тесты будут запускаться примерно раз в минуту, поэтому в случае аварии будет некоторая задержка. Но зарядки трех аккумуляторов хватит примерно на 3 года. При активной работе и непрерывном тестировании датчиков аккумуляторы разряжаются намного быстрее.

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Система «Аквасторож»

Оборудование комплектуется кранами трех размеров. Система абсолютно безопасна, поскольку работает от напряжения всего в 5 V. Кроме того, здесь используются шаровые краны, выполненные из латуни с никелевым покрытием, что защищает воду от возможного образования вредных примесей.

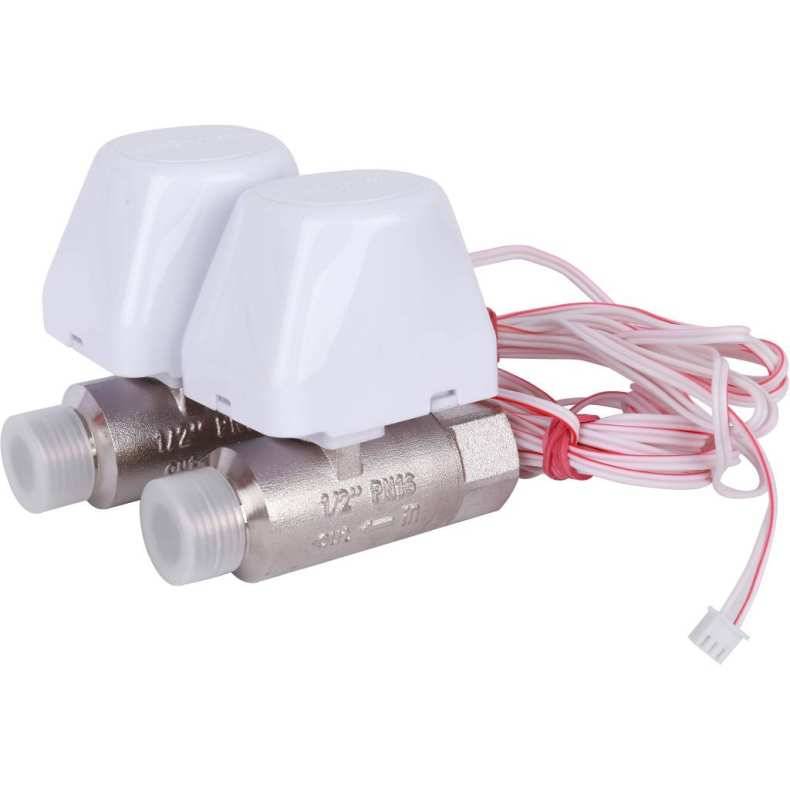

Конструкция электрокранов является собственной разработкой производителя. В них установлена пружинящая силиконовая и две тефлоновых прокладки, что делает потери мощности редуктора минимальными. Механизм перекрывает поступление воды всего лишь за 3 с.

Еще одно неоспоримое достоинство системы –  встроенная технология «умный кран», которая дает возможность отслеживать появление неисправностей и контролировать работу кранов. Количество датчиков, идущих в комплекте с оборудованием, составляет 4 шт. Система легко модернизируется из проводной в беспроводную. Это обеспечивает модульная конструкция ее корпуса. Легко интегрируется в комплекс «умный дом» и подключается к GSM-системам. Гарантия производителя – 4 года.

Таким образом, все системы работоспособны, зарекомендовали себя достаточно хорошо. Выбрать можно любую из них, главное не пытаться собрать самодельное оборудование, как советуют многие «умельцы». Чаще всего такие системы небезопасны для людей и в случае аварии приводят к серьезным травмам.

Особенности системы «Аквасторож»

Впервые познакомившись с таким приспособлением возникает логичный вопрос: как он работает? Детально рассматривая этот вопрос можно сказать, что оно представляет собой целую систему по контролю за различными утечками жидкости из трубопровода.

Изготавливается Аквасторож отечественной торговой маркой Суперсистема. Не переживайте о качестве, ведь устройство действительно эффективное и надежное.

Начиная ознакамливаться с конструкций, нельзя не выделить составные части. Сюда входят:

• Краны, имеющие электроприводы.

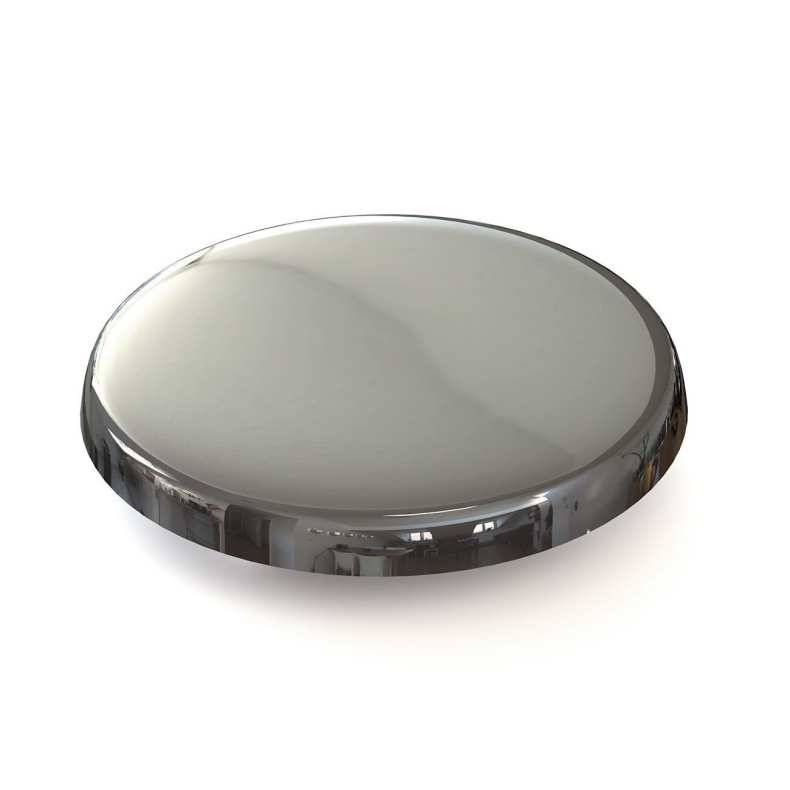

• Датчики, которые контролирую показатели воды.
• Контроллеры, получающие сигналы от датчика. При аварийной ситуации именно он подает сигнал на кран, который осуществляет перекрытие воды.

Стоит сказать, что на данный момент вы можете приобрести две версии устройства: Классику и Эксперта. Отличаются они друг от друга функциональными возможностями, некоторыми конструкционными решениями и другими деталями.

В целом, конструкция не отличается от любой другой защитной системы, но все элементы выполнены на высоком уровне.

Недостатки системы защиты от протечек Аквасторож

К сожалению, идеальных систем не существует. У всех нас есть недостатки, и система защиты от наводнений Aqua Watchdog не исключение. Практически все минусы уже озвучены, но мы повторим их еще раз. Это позволит вам более четко их оценить.

• Пластиковый редуктор для электропривода в обеих версиях и с шестернями в версии Classic.
• Приложено небольшое усилие для поворота клапана электрического крана.
• Дополнительные уплотнения в шаровых кранах уменьшают трение, но снижают надежность системы – больше точек потенциальных утечек.
  Специальная конструкция крана
• Небольшое количество проводных датчиков, которые можно подключить к одному блоку. Разветвление «веток» – не лучшее решение.
• Необходимость установки дополнительного блока для использования беспроводных датчиков протечек воды.

Отключение кранов при потере сенсора подходит не всем. Но тут можно поспорить и каждый определяет для себя, хорошо это или плохо.

Практика использования системы «Аквасторож»

Собрав тестовый стенд, мы сымитировали аварию водоснабжения путём погружения датчиков в блюдце с водой. Отметим, что конструкция датчиков такова, что ни попадание брызг сверху, ни размещение на мокром полу не приведут к срабатыванию датчика. Чтобы это событие произошло, датчик должен оказаться в небольшой лужице воды, глубиной 1-2 мм. Тогда вода достигает контактов и датчик срабатывает. Поэтому места размещения датчиков следует выбирать там, где вытекающая вода скапливается, а не просто протекает мимо. К этому следует отнестись очень внимательно, проверив свои предположения экспериментально, путём имитации протечки: обнаружить затопленную квартиру при полностью исправной системе, только за счёт того, что вода течёт мимо датчика, будет чрезвычайно обидно.

Система «Аквасторож» замечает протечку мгновенно. Зелёный светодиод, индицирующий открытые краны, гаснет, а вместо него зажигается красный — «Закрыто», и ещё один, показывающий, какой именно датчик вызвал срабатывание.

В дополнение к световой сигнализации, срабатывает звуковая. Заметим, что отверстие цилиндрической «пищалки», установленной на печатной плате, изначально заклеено стикером, что значительно уменьшает громкость сигнала. Если снять стикер, звук станет очень громким и пронзительным — выбирайте, какой из вариантов вам больше подходит.

Чтобы выйти из аварийного состояния, датчик недостаточно просто удалить из воды — его нужно полностью вытереть, причём насухо.Иначе через несколько секунд после открытия кранов система сработает снова. Здесь может помочь кнопка временного отключения датчиков, но, пользуясь ей, будьте внимательны: если авария возникнет в течении часа, пока датчики отключены, система не сможет среагировать должным образом.

При отключении батарей и отсутствии сетевого питания система сообщает об этом зажиганием соответствующего светодиода и звуковым сигналом за 2 месяца, после чего производит перекрытие воды. Если в это время вам нужно срочно воспользоваться водопроводом, а времени заменить батареи нет, энергии ионисторов хватит и на одно открытие заслонок, но следует иметь в виду, что после этого система будет не способна на адекватные действия, то есть защита работать не будет. Как можно быстрее установите новые батареи или подключите сетевое питание.

Таблица 1. Технические характеристики

Расчётный диаметр трубы, дюймов	½, ¾, 1*
Максимальное количество клапанов	6
Максимальное количество проводных датчиков	600
Максимальное количество беспроводных датчиков	20
Время срабатывания клапана, с	3
Напряжение питания модуля управления, В	4,5…5
Элементы резервного питания модуля управления	R14
Количество элементов питания в модуле управления	3
Элементы резервного питания модуля дополнительного питания	R14
Количество элементов питания в модуле дополнительного питания	3
Выходная мощность блока управления, Вт	40**
Время работы от батарей в ждущем режиме, лет	3**
Элементы питания беспроводных датчиков	ААА
Количество элементов питания в одном датчике	2
Время работы радиодатчика в ждущем режиме, лет	5
Рабочая частота радиомодуля, ГГц	2,4
Максимальная дальность радиосвязи, м	1000
Время временного отключения датчиков, мин	60
Ориентировочная цена, руб.	15 990*

* в зависимости от комплектации

** для контроллера «Премиум»

В завершение можно сказать, что работа системы контроля протечек «Аквасторож» соответствует заявленным характеристикам. К сожалению, ограниченное время испытаний не позволяет сказать, как поведёт себя система при длительной эксплуатации, в частности, насколько верно указан ресурс автономной работы и т.д

При выборе системы защиты от протечек обратите внимание на все интересующие вас аспекты, главное, что с ней вероятность ущерба будет значительно меньше, а значит, находиться вдали от дома вам будет гораздо спокойнее!

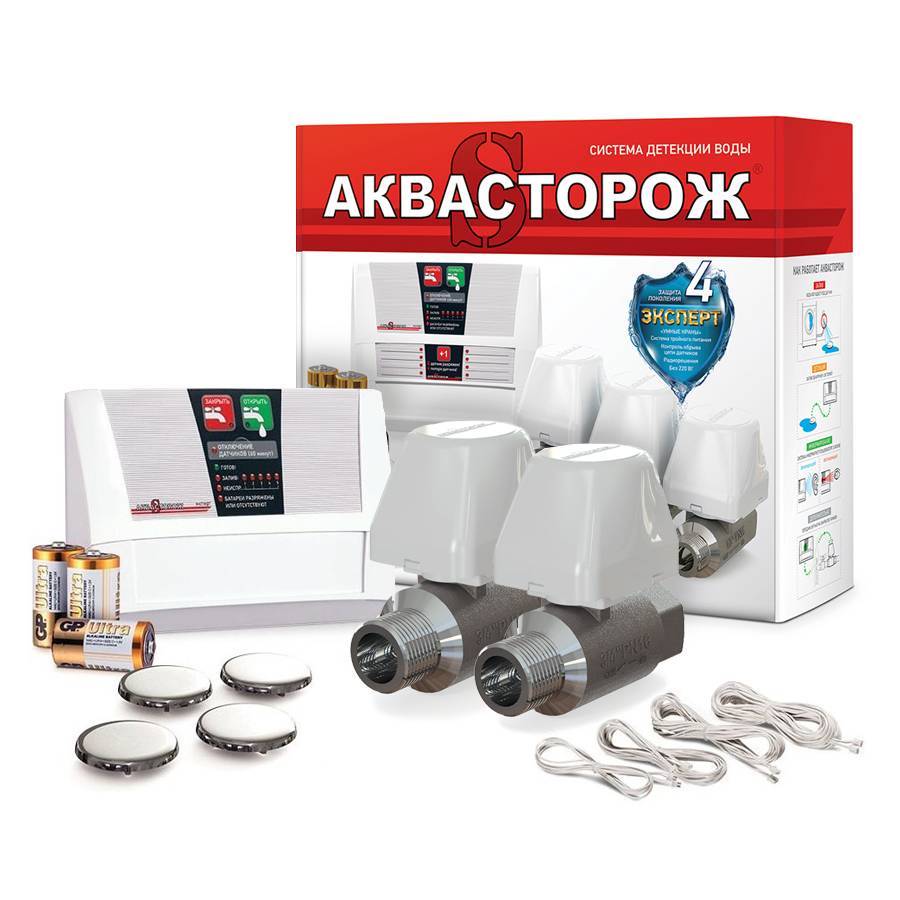

Комплектация

контроллер, 2 крана ½”, 4 проводных датчика, 2 беспроводных датчика с батарейками, радиобаза, модуль дополнительного питания, сетевой адаптер питания, соединительные провода, 2 комплекта батарей R14 × 3 шт., инструкция

Зачем необходим датчик протечки воды

Первое и главное, что делает система защиты от протечек воды своими руками — предотвращает финансовые потери.

Датчик протечки для предотвращения затопления квартиры

Имея элементарную звуковую сигнализацию, находясь дома, можно:

1. предотвратить порчу напольных и настенных покрытий;
2. уберечь проводку и бытовые приборы от коротких замыканий;
3. избежать накопления влажности;
4. предотвратить протекание воды на нижние этажи.

Справляться с задачей обнаружения влаги может как простейший датчик утечки воды своими руками, так и более сложное решение. К примеру, множество современных охранных систем комплектуются специальными сенсорами.

Как самостоятельно изготовить датчик протечки воды

Современный умный дом датчик протечки включает в обязательном порядке.

Однако такое громкое название системы не должно пугать. В роли умного дома сегодня способен выступать видеодомофон.

Функционал современных моделей включает обслуживание внешних датчиков и даже программирование работы бытовой техники.

Схема устройства датчика протечки воды

Сегодня достаточно популярен датчик протечки воды Arduino. Это достаточно простое решение.

Для его реализации потребуется сам контроллер Ардуино, а также специализированный датчик, представляющий собой плоскую пластину с резистивными полосками. Он может контролировать не только протечку воды, но и падение капель дождя.

Необходимые материалы и компоненты

Чтобы построить простейший датчик протечки воды своими руками схема даже не понадобится.

Для сборки узла потребуется:

• батарея с напряжением до 3В, идеально по балансу емкости-нагрузочной способности подойдет CR1632;
• составной транзистор, подойдет распространенный BC816 или 517, продается в любом магазине радиодеталей;
• резистор на 1000 или 2000 кОм. От выбора данного элемента будет зависеть чувствительность, которую будет иметь защита от протечки воды своими руками.

Осталось подобрать сигнализатор. В его роли лучше использовать пъезоизлучатель. Его можно вытащить из старых электронных часов или приобрести в магазине радиодеталей.

Компоненты для изготовления датчика

Собранный с использованием перечисленных элементов датчик протока воды своими руками не требует настройки, поэтому экспериментировать с подбором других компонентов не рекомендуется.

Инструкция по изготовлению

Инструкция по сборке приводится для тех, чьи познания в электронике заканчиваются на пользовании паяльником.

1. По справочнику определяется коллектор-эмиттер-база транзистора.
2. Коллектор припаивается к одной точке подключения пьезоизлучателя. Или — точки соединяются проводом.
3. Между базой и эмиттером транзистора впаивается резистор.
4. Эмиттер соединяется с батарейкой.
5. Пьезоизлучатель припаивается ко второму контакту батарейки.
6. От базы отводится тонкий медный провод.
7. От точки пьезоезлучателя, припаянной к батарейке — отводится тонкий медный провод.

Все устройство спокойно поместится в крышечке от бутылки. Ответ на вопрос, датчик протечки воды как работает — звучит очень просто.

Процесс изготовления датчика протока воды

Отведенные тонкие медные провода располагаются на полу в местах возможного хода жидкости при аварии. Если они намокнут — баланс сопротивления системы нарушается и датчик начинает издавать звуковой сигнал.

Заключение

Сделать защиту от протечек воды своими руками — может каждый.

Датчик, состоящий всего из нескольких элементов достаточно эффективен. Однако более сложные и современные решения могут оказаться гораздо удобнее и функциональнее.

Например, можно установить датчики с беспроводной связью с контроллером. Или использовать системы, способные работать по Wi-Fi протоколу.

Система «Гидролок»

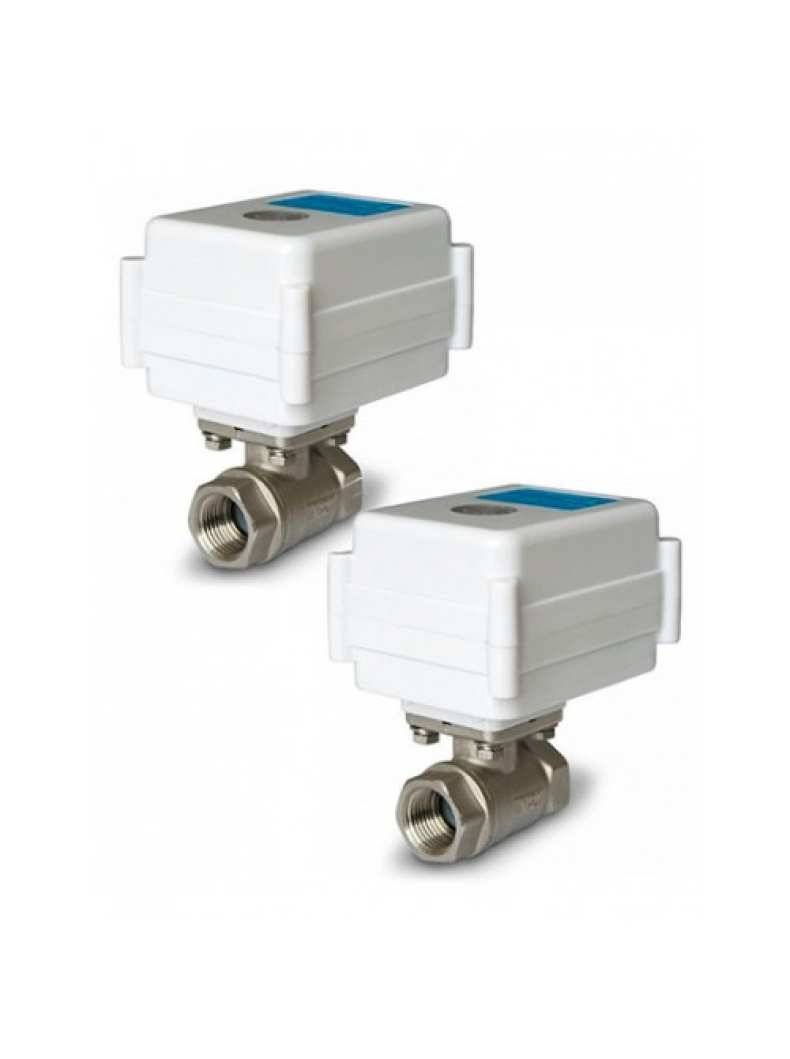

Система может комплектоваться шаровыми гидроприводами трех типоразмеров. Подающееся на электропривод шарового крана напряжение составляет 12 V, что нельзя признать абсолютно безопасным. Особенно для людей с кардиостимуляторами.

Системы комплектуются аккумуляторными батареями, позволяющими им работать в условиях отсутствия электричества. Скорость перекрытия водоснабжения у разных моделей составляет от 21 до 30 с. Шаровые краны, работающие от электропривода, имеют большой запас прочности: рассчитаны на максимальное давление до 64 атм. и температурную стойкость до 220С.

Так может быть установлена в типовой квартире система защиты от протечек “Гидролок”

Кроме того, раз в две недели контроллер запускает самоочистку крана для предотвращения накопления отложений. Система комплектуется 3 датчиками. В целом же к блоку управления можно подключать до 20 датчиков, до 20 электроприводов, до 100 радиодатчиков и GSM сигнализацию, которая оповестит владельца об аварии.

Датчики, входящие в комплект, имеют провода длиной 3 м, при необходимости увеличивается до 100 м. Система имеет гарантию 3 года и имеет возможности для интеграции в комплекс «умный дом».

Вывод

Несмотря на свою цену — система Аквазащита признанный отечественный продукт. Он сертифицирован многими компаниями. За историю своего существования производитель доказал, что отечественное производство защитных систем тоже может быть качественным и востребованным на рынке. Выбор всегда остается за потребителем, но в случае этой компании — просто нет аналогов за такую стоимость. Широкая возможность модификаций позволяет постепенно обновлять защитный контур, повышая общую безопасность жилого помещения.  Вариативность установки поможет поставить устройство в помещение любого назначения

Неважно, в ванную комнату, или на кухню. Рассмотренная система станет прекрасным дополнением вашего умного дома и незаменимым помощником в критических ситуациях
