Как спрятать трубы в ванной? Варианты скрытия коммуникаций и рекомендации по реализации
Очень многие, планируя качественный и современный ремонт в ванной комнате, обязательно уделяют особое внимание трубопроводам. Первый вопрос, который возникает на начальных этапах планирования –это как спрятать трубы в ванной таким образом, чтоб они не отнимали свободное пространство и одновременно были максимально скрыты от глаз. В этой статье мы ответим на этот вопрос и продемонстрируем примеры на фото
В этой статье мы ответим на этот вопрос и продемонстрируем примеры на фото.
Перед тем как закрыть трубы в ванной, необходимо решить каким именно способом они будут закрываться, при этом учитывая особенности здания, размеры помещения и финансовые возможности. Первым делом решается, какого типа будет разводка, открытого или закрытого. Только после этого можно решать прятать ли трубы в ванной в стенах, в напольной стяжке или в специальных коробах из гипсокартона.
Выбираем тип разводки
Перед тем как убрать трубы в ванной, необходимо выбрать тип разводки исходя из количества потребителей в помещении и расстояния между ними. На сегодняшний день существует два основных типа разводки:
Коллекторный тип разводки используется в тех случаях, когда в помещении санузла установлено много потребителей. Для того чтоб они не страдали от нехватки воды или давления в результате совместной работы, к каждому из них подводится отдельная магистраль от главного распределителя. Скрытие труб в ванной при такой схеме требует большого количества места, поскольку система получается достаточно объёмной.
Последовательная схема используется в небольших помещениях с несколькими потребителями, к которым вода поступает из общей магистрали через отдельные ответвления. Так при открытом клапане в умывальнике, давление в душевом смесителе существенно падает, если он расположен дальше по трубе. Такая разводка занимает мало места и открытые трубы в ванной можно легко спрятать в стену или под стяжку.
Скрытая или открытая разводка
На этом этапе необходимо выбрать закрывать ли трубы в ванной наглухо или оставлять открытыми. Если помещение просторное и позволяет устраивать открытую проводку в специальных коробах без ощутимой потери свободного пространства, то обычно применяют этот вид разводки. Но если санузел имеет ограниченное пространство, то тут мы прячем трубы в ванной таким образом, чтоб освободить максимум полезной площади. От выбора разводки зависит, какике трубы будут использоваться в сантехнике помещения.
Важно! Для укладки скрытой проводки требуется штробление стен. Однако нарушение целостности несущих конструкций категорически запрещено. Поэтому, перед тем как скрыть стояк в ванной, необходимо убедится, является ли стена несущей
Поэтому, перед тем как скрыть стояк в ванной, необходимо убедится, является ли стена несущей.
Так же стоит учитывать, что далеко не все трубы в состоянии обеспечит надёжное соединение на долгие годы и в таком случае, прежде чем загородить трубы в ванной, необходимо обеспечить свободный доступ к участкам соединения для технического осмотра или ремонта в случае протечки. Для скрытия под стяжкой или отделочными материалами подходят только полипропиленовые трубы, где соединение происходит посредством горячей пайки. Заделка труб в ванной комнате из других материалов с обжимными или резьбовыми соединениями не рекомендуется.
Правила при укладке скрытой проводки
Для того чтоб отремонтированное помещение санузла выглядело максимально просторно и все его элементы сантехники работали идеально, необходимо выдерживать ряд основных правил при планировании разводки:
- использовать как можно меньше соединений при составлении схемы и укладке;
- при пайке полипропиленовых труб, материал самих труб и соединительных фитингов должен быть одинаковым;
- перед тем как скрыть трубы в ванной, обязательно предусмотреть наличие смотровых отверстий в местах соединения или установки дополнительных агрегатов для быстрого доступа при обслуживании.
Важно! Если мы прячем трубы в ванной комнате с использованием любого типа разводки, желательно снабдить горячую и холодную магистрали изолирующими материалами для препятствования образования конденсата
Как закрыть трубы в туалете: фото от лучших мастеров
Делая ремонт в ванной комнате и туалете, возникает вопрос о том, как лучше спрятать водопроводные и канализационные трубы. Ведь открытые трубы выглядят совсем не привлекательно. Сегодня рынок может предоставить огромный выбор различных приспособлений и конструкций для этого.
Зашить трубы в туалете можно при помощи короба или специального сантехнического шкафа. Сделать такой экран очень просто из гипсокартона или ламинированной доски. Дверь для шкафа можно сделать самому или просто приобрести в готовом виде. Все очень просто. Достоинства такого шкафа в его функциональности. Еще один самый простой способ – это гипсокартонный или пластиковый короб. Сделать это очень легко без лишних усилий.
Рассмотрим вкратце ход работы:
- Сначала нужно установить каркас. Он должен располагаться от трубы на небольшом расстоянии, примерно 5 – 10см.
- Если короб выходит большого размера, тогда его короб нужно усилить с помощью поперечных брусков из дерева или же профилей.
- В завершении – обшить ПВХ-материалом (панелями).
Этот способ самый малозатратный и не требует особых навыков и знаний. Так же закрывать трубы можно и пластиковыми панелями. Однако, чтобы не строить различных сооружений можно просто закрыть все коммуникации специальными жалюзи для туалета и ванной. Монтаж таких жалюзи занимает совсем мало времени, при этом не остается практически никакого строительного мусора. Такой вариант подходит для маленьких помещений, где соорудить короб или шкаф не реально.
Виды и преимущества рольставен в санузлах
Рольшторы в туалет – оптимальное решение, долговечность конструкции даже при самом активном использовании. Их механизм состоит из следующих элементов:
- профиль полотна;
- направляющие рейки;
- короб;
- пружинно-инерционный механизм.
Устройство рольставней с ручным приводом
Тканевые жалюзи изготавливаются из хлопка и шелка, которые обрабатывают специальными антисептиками и используют влагоустойчивые покрытия.
Устройство вертикальных тканевых жалюзи
Многие потребители боятся использовать шторки данного типа в туалетах из-за деформации ламелей и появления грибковых поражений при повышенной влажности, а также наличия неприятных запахов. Но разработчики учли все факторы, и подобная модель отвечает всем нормам, что соответственно влияет на ее стоимость.
Рулонные или кассетные шторы в туалете за унитазом на сегодняшний день являются самыми часто используемыми в домах. Несложная конструкция, удобная в применении, отлично вписывается в интерьер санузла и экономит пространство.
Рулонная штора открытого типа – самый бюджетный способ маскировки труб
Рулонные жалюзи в туалете за унитазом убираются с использованием цепочки. Полотно шторы сворачивается в рулон, который входит в короб, закрепленный на потолке санузла.
Процедура штробления
Подходит только для загородных домов. В многоэтажках не дадут разрешение на подобную процедуру. Вся разводка прячется под стену, через пробитые штробы.
Штробление может проводить только сантехник. Для этого используют или штроборез или перфоратор. В стенах аккуратно проделывают специальные борозды, куда прячут все сантехнические узлы. Рекомендуется использовать описанный метод для прямой проводки.
У данной процедуры очень много преимуществ, но есть определённые правила, которым должен следовать каждый работник.
- Запрещено использовать штробление в несущих стенах;
- Чтобы скрывать трубы за стенами, необходимо использовать только цельные, или паяные варианты. К стыкам, подводкам и важным частям трубопровода нужен обязательный доступ;
- Запрещено проводить штробление в тех местах, где проходит проводка;
- При образовании размера канавки необходимо учитывать особенность расширения укладываемого материала;
- Обаятельно используйте хомуты, чтобы обеспечить звукоизоляцию системы;
- При необходимости трубы оборачивают теплоизолирующим материалом.
- Не забывайте про фановые трубы против запаха.
Сохраняйте схему проводки под стенами, чтобы во время ремонта знать, где проходит система разводки.
Что учесть при выборе рольставен для туалета
Существует несколько параметров, по которым отличаются сантехнические роллеты:
- Материал, из которого изготовлены ламели.
- Тип профиля.
- Вид запирающих элементов.
- Тип вращающих механизмов и способа их управления.
- Размеры.
- Внешнее исполнение.
Вряд ли кому-то захочется размещать в своем санузле громадные конструкции с усиленным профилем. Для такой комнаты востребованы простые изделия.
Материал исполнения профиль и замок
Материал изготовления рольставен должен соответствовать тому, из которого сделаны окна и двери, за исключением деревянных изделий они устанавливаются редко, а в санузле окажутся лишними.
Для такой комнаты востребованы изделия из следующих материалов:
- Пластик. Отличается дешевизной и неплохими эксплуатационными свойствами. Таким изделиям не страшны воздействия влаги, коррозийные процессы и плесень, за ними просто ухаживать, а вес — совсем небольшой. К другим плюсам относится широкий выбор оттенков. Минусом пластика считаются ухудшенные прочностные свойства, но если не оказывать на него большие нагрузки, срок службы будет большим.
- Алюминий. Модели отлично подходят для санузла в квартире и частном доме. Их цена невысокая, а прочностные свойства достаточно хорошие. Алюминию не страшна коррозия и повышенная влажность.
- Сталь. Достоинствами стального роллета являются высокая прочность и устойчивость к износу. Он будет эффективен в общественном санузле.
Выбирая оптимальный тип профиля, следует отдавать предпочтение моделям с роликовой прокаткой с пенным наполнителем. Они обладают хорошей звуко- и теплоизоляцией и устойчивостью к взлому.
Роль замка может выполнять примитивная задвижка.
Механизм и управление
В зависимости от способа управления рольставни бывают механическими и автоматическими. Первый тип приводится в движение за счет человеческой силы, второй — работает на основе электропривода после того, как владелец помещения нажмет соответствующую кнопку на пульте.
Особой пользы в варианте с электроприводом нет, поскольку открывать полотно нужно нечасто, а стоимость такой модели достаточно высокая.
Для квартиры больше подходит механический аксессуар с 2 типами привода:
- Ленточный. Работает за счет ленты, закрепленной на валу, и лентоукладчика. Человек тянет рукой за ленту и полотно начинает подниматься. Подобному механизму под силу конструкции весом до 15 кг.
- Пружинно-инерционный. Считается наиболее удобным и современным решением, которое позволяет закрепить полотно в любом положении. Ручка расположена в нижней части.
Габариты
Ролл ставни могут производиться на заказ с учетом параметров постройки
Важно убедиться, что они не занимают много времени и не ограничивают свободный доступ к коммуникациям и нишам
В продаже предлагаются изделия со стандартными габаритами. Если они подходят под ваш санузел — проблем с выбором не будет.
Цвет и дизайн
Современные рольставни грамотно маскируют ненужные предметы интерьера и коммуникации. Для достижения максимальной органичности следует предусмотреть правильную цветовую схему и выбрать, в каком месте будут установлены изделия.
Среди возможных вариантов оформления выделяют следующие:
- Под стены. Поскольку полотно можно окрасить в любой цвет, подобрать оттенок стеновых конструкций будет несложно.
- С контрастной раскраской. Интересное решение для людей, которые избегают однотонных интерьеров и хотят жить в ярком помещении.
- Модели с фотопечатью. Отличаются оригинальным исполнением, но недешевые. Долгое время на поверхность полотен наносили пленку, однако за счет недолговечности они перестали пользоваться популярностью. Сегодня для печати рисунков применяется УФ-оборудование.
Обзор производителей
В продаже предлагается широкий ассортимент рольставен от зарубежных и отечественных брендов. Эти компании разделяются на 2 группы в зависимости от услуг:
- Производство профилей и комплектующих.
- Монтаж, сборка и дальнейшее обслуживание изделий.
Популярной торговой маркой является RolTech, которая изготовляет полотна с 2005 г. Еще особого внимания заслуживает российский бренд СТ-Строй.
Советы по уходу
Протирать жалюзи следует при каждой уборке, не дожидаясь скапливания грязи, которая со временем все труднее поддается очистке.
Для деревянных реек противопоказана влажная чистка. Ее можно заменить протиранием сухой тряпочкой, смоченной в спиртовом или другом специальном растворе.
Абразивные материалы или жесткие губки категорически не рекомендуется применять к любым материалам жалюзи. Они царапают поверхность реек, нанося ей непоправимый ущерб.
Для тканевых полосок допустима стирка в слабом мыльном растворе с последующим пассивным высыханием.
Правильно подобранные жалюзи в туалет и грамотный уход за ними сделают это помещение красивым, гармоничным и удобным для пользования.
Что вы думаете по этому поводу?
, нам важно Ваше мнение
Общие сведения
Для домов советской постройки наиболее типична планировка туалета с расположенными у задней стенки стояками водоснабжения и канализации. Стальные трубы со временем ржавеют, даже при регулярной покраске многолетние наслоения краски представляют собой сомнительное украшение санузла.
К чугунной канализационной трубе время относится не столь безжалостно, однако и она через 20 — 40 лет службы редко блещет красотой. В таких условиях вполне понятно искушение скрыть стояки, построив между ними и туалетом легкую перегородку.
Перегородка? Увольте-с
В общем случае я категорически не рекомендую поступать подобным образом.
Красиво. Но не с точки зрения сантехника.
С чем связана эта инструкция? Причин несколько.
Сплошная перегородка означает полное отсутствие вентиляции. Без нее на стояке холодной воды будет образовываться конденсат (водяные пары прекрасно проникают через гипсокартон и газобетон, которые обычно используются при создании перегородки). Постоянный контакт с влагой многократно уменьшит срок службы стальной трубы.
Кроме того, перегородку придется демонтировать, когда возникнет необходимость в доступе к стоякам.
Для доступа к стоякам потребовался частичный демонтаж перегородки.
Причин для этого масса:
- Стальные трубы периодически дают течи — по шву электросварной трубы, на тонком участке сварного стыка или просто в том месте, где труба дольше всего подвергалась воздействию влаги;
- Есть такая вещь, как плановая замена стояков и подводок водоснабжения. Рано или поздно к вам придут дружелюбные сантехники и, увидев перегородку, расстроятся и скажут много обидных слов в адрес незадачливого строителя;
- Канализационные раструбы нередко разрушаются под весом опирающейся на них трубы. При этом требуется замена участка стояка или как минимум установка бандажа;
- К течи по канализационному стояку может привести и просадка раструба в перекрытии. Что особенно неприятно, эта течь возникает периодически, при переполнении стояка одновременным сливом в паре унитазов или пеной, образующейся при стирке. Ремонтные работы и в этом случае потребуют доступа к стояку;
- При некоторых засорах единственный способ прочистки — вскрыть стояк и извлечь из него застрявший предмет своими руками;
- Наконец, на крайних этажах (а в высотных домах — через каждые три этажа) на канализационном стояке установлены ревизии для прочистки. Они (как, собственно, и стояки) относятся к общему имуществу жильцов дома, и свободный доступ к ним необходим.
Доступ к стоякам и ревизии должен сохраниться.
Иногда все-таки можно
Неужели единственное украшение, которое может позволить себе владелец квартиры — шторка в туалете на задней стенке?
Камрады, не все так безотрадно. Опостылевшие вам стояки все-таки можно спрятать. Но с несколькими очень серьезными оговорками:
- Стальные коррозионно-нестойкие трубы должны быть заменены на стойкий к перегреву и гидроударам материал с необслуживаемыми соединениями. В домах с централизованным горячим водоснабжением для этой цели можно применять только гофрированную нержавейку и медную трубу на фитингах под пайку. В зданиях с бойлерами в список членов клуба могут быть добавлены полипропилен и металлопластик;
- Стояки должны быть заменены не от перекрытия до перекрытия, а как минимум от находящегося над вашим туалета до сортира нижнего соседа. Стальные трубы быстрее всего ржавеют именно в перекрытии;
- Чугунный стояк канализации меняется на пластиковый, причем все раструбы обязательно фиксируются хомутами во избежание самопроизвольной расстыковки;
- При наличии ревизии напротив нее в перегородке монтируется люк. Его размеры должны обеспечивать свободный доступ к крышке ревизии;
Ревизионный люк. Цена при размере 40х40 см составляет около 400 рублей.
Люк с крышкой под плитку.
- Внизу и вверху перегородка снабжается парой вентиляционных решеток.
Обзор материалов
Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.
Гипсокартон

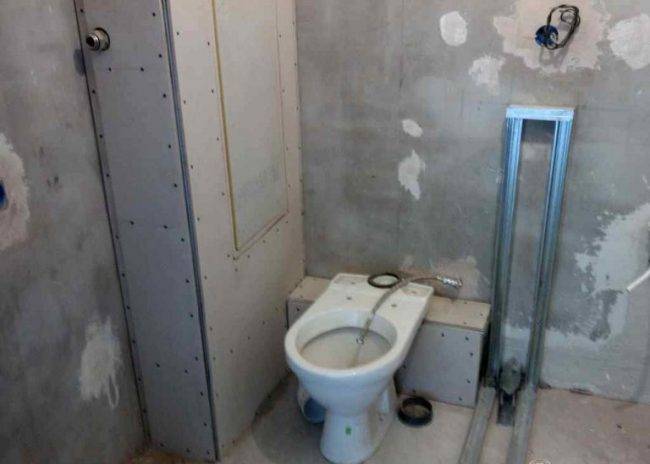

Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:
- При необходимости конструкцию можно демонтировать.
- Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
- Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
- С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.
Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.
Пластиковые панели
Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:
Методы сокрытия труб в ванной
- Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
- Материал безопасен для человека.
- Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
- Внушительный срок службы с сохранением первозданного вида.
- Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
- В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
- После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.
Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.
Жалюзи
Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:
- Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
- Это изделие позволяет сэкономить свободное пространство в помещении.
- В зависимости от размера жалюзи можно закрыть стену частично или полностью.
- Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
- Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
- Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.
Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи
Самодельный или готовый короб
Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:
- Готовое изделие остаётся лишь установить (см. фото ниже).
- Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
- Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.
Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба. Виды канализационных труб для внутреннего использования
Фурнитура для дверок сантехнического шкафа
Правильного выбора материала изготовления и соблюдения условий эксплуатации не всегда достаточно для долговечности конструкции
Очень важно обратить внимание на комплектующие элементы, которые используются для крепления дверок и обеспечения быстрого и беспрепятственного доступа к приборам
Приобретая двери для сантехнического шкафа в туалете, необходимо дополнительно позаботиться о наличии следующих элементов:
- Петли. Эти элементы отвечают за надежное и прочное крепление дверок, обеспечивают их свободное закрывание и открывание. Для продления эксплуатационного срока основных конструктивных элементов шкафа для сантехники, необходимо приобретать петли из нержавеющих сплавов.
- Доводчик. Подобная фурнитура отвечает за фиксацию и плавное открывание дверок. Чаще всего используется в конструкциях с откидными дверцами.
- Роллеты. Чтобы конструкция лаконично смотрелась в интерьере помещения, рекомендуется подбирать эти элементы с внутренним коробом. В этом случае возможна фиксация створок внутри шкафа.
- Для потайной дверцы в туалете за унитазом необходимо правильно подобрать замки и различные защелки, та как от этого напрямую зависит возможность быстрого и беспрепятственного доступа к узлам коммуникационных систем.
- Мебельные магниты. Такую фурнитуру приобретают для более плотного закрывания дверок сантехнического шкафа.
Какой вид выбрать?
Рольставни для туалетной комнаты можно классифицировать по двум категориям: по материалу изготовления и способу установки. По материалу различают следующие виды рольставней:
- алюминиевые;
- пластиковые;
- деревянные;
- перфорированные.
Наиболее популярные и дешевые – это пластиковые, они очень функциональные и отлично справляются со своей задачей.
По способу установки различают:
- Накладные. Это самый простой способ установки, рольставни просто устанавливаются на поверхность стены. Такой способ подходит для тонких стен.
- Встроенные. Здесь рольставни устанавливаются вровень со стеной.
Как замаскировать трубы без короба?
Материалы, с помощью которых закрываются коммуникации, должны отвечать следующим требованиям:
Простота монтажа. При маскировке труб своими руками важно, чтобы с задачей справился даже начинающий мастер.
Прочность и износостойкость. Если конструкция подвижна, то материал должен выдерживать постоянные механические нагрузки.
Устойчивость к влажности. На некоторых трубах скапливается конденсат, а в совмещенных санузлах источником влаги выступает раковина или ванна.
Удобство и эргономичность. В типовых квартирах туалеты не отличаются габаритами, поэтому важна не только эстетическая составляющая, но и экономия пространства. . Трубы – общедомовое имущество
Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены.
Трубы – общедомовое имущество
Важно, чтобы в случае протечки или проверки доступ к устройствам оставался открытым, поэтому сооружать глухие конструкции не желательно. Главная опасность замурованных труб в том, что когда они дадут течь, процесс останется незамеченным. А когда аварию заметят соседи снизу, придётся в срочном порядке вскрывать стены.
Перед монтажными работами следует привести в порядок все трубы, проверить вентили и счётчики: это обязательное условие позволит прослужить изделиям дольше и избежать дополнительных затрат в случае аварии.
С помощью сантехнического шкафа можно не только спрятать трубы в туалете, но и создать дополнительное место для хранения строительных инструментов или чистящих средств. К канализационному стояку останется свободный доступ, а санузел будет выглядеть эстетично.
На фото шкаф в хрущевке, сделанный на заказ из ЛДСП. С его помощью легко скрыть трубы в туалете и сохранить помещению привлекательный внешний вид.
Инструменты и материалы
Шкаф для туалета можно заказать в мебельной компании или сделать своими руками. Для работы понадобятся:
- Строительный уровень.
- Рулетка.
- Шуруповерт, саморезы, дюбели.
- Дрель.
- Лобзик.
- Петли для крепления дверок.
- Заготовки для создания туалетного шкафа: доски, ДСП, ЛДСП или МДФ.
- Деревянные бруски.
- Укрывная пленка, которая защитит пол от повреждений.
