Выбор автомата защиты: по току, нагрузке, сечению провода

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

6 А – 1,2 кВт;
8 А – 1,6 кВт;
10 А – 2 кВт;
16 А – 3,2 кВт;
20 А – 4 кВт;
25 А – 5 кВт;
32 А – 6,4 кВт;
40 А – 8 кВт;
50 А – 10 кВт;
63 А – 12,6 кВт;
80 А – 16 кВт;
100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

электросауна (12 кВт) — 60 А;
электроплита (10 кВт) — 50 А;
варочная панель (8 кВт) — 40 А;
электроводонагреватель проточный (6 кВт) — 30 А;
посудомоечная машина (2,5 кВт) — 12,5 А;
стиральная машина (2,5 кВт) — 12,5 А;
джакузи (2,5 кВт) — 12,5 А;
кондиционер (2,4 кВт) — 12 А;
СВЧ-печь (2,2 кВт) — 11 А;
электроводонагреватель накопительный (2 кВт) — 10 А;
электрочайник (1,8 кВт) — 9 А;
утюг (1,6 кВт) — 8 А;
солярий (1,5 кВт) — 7,5 А;
пылесос (1,4 кВт) — 7 А;
мясорубка (1,1 кВт) — 5,5 А;
тостер (1 кВт) — 5 А;
кофеварка (1 кВт) — 5 А;
фен (1 кВт) — 5 А;
настольный компьютер (0,5 кВт) — 2,5 А;
холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Видео по теме

https://youtube.com/watch?v=YK6f4Imfh0E

Данный онлайн калькулятор позволяет произвести расчет и выбор автоматического выключателя по сечению кабеля для обеспечения надежной защиты электрической сети от перегрузок и токов короткого замыкания.

Почему необходимо подбирать автомат исходя из сечения кабеля?

Одной из основных характеристик всех электрических кабелей и проводов является длительно допустимый ток, величина которого зависит от сечения жил, превышение длительно допустимого тока сети приводит к перегреву кабелей, разрушению их изоляции и как следствие выходу из строя электропроводки, поэтому в соответствии с ПУЭ электрические сети должны быть защищены от сверхтоков, т.е. перегрузок и коротких замыканий, данная защита обеспечивается автоматическими выключателями.

Из сказанного выше следует, что для надежной защиты электропроводки номинальный ток защищающего ее автомата должен выбираться таким образом, что бы при превышении длительного допустимого тока электросети автоматический выключатель производил ее отключение не допуская тем самым перегрева кабелей.

На этом принципе основана работа нашего калькулятора, все что вам необходимо сделать — это указать тип кабеля, медный или алюминиевый, способ его прокладки, сечение жил и нажать кнопку «РАССЧИТАТЬ», после чего калькулятор самостоятельно по сечению и другим указанным вами данным определит длительный допустимый ток кабеля в соответствии с главой 1.3 ПУЭ и произведет выбор ближайшего стандартного значения номинального тока автомата.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Предназначение автоматического выключателя (далее АВ) – это защита электропроводки, электрооборудования от короткого замыкания (далее КЗ) и перегруза. Если не использовать такие выключатели в сети, то со временем может произойти авария, то есть замыкание электропроводки, электроприборов или электроинструментов. Если не замыкание, то перегрузка в работе электрооборудования.

В первом и втором случаи, произойдет нагрев провода или кабеля, а значит изоляция расплавится. Провода замкнутся, произойдет КЗ, а значит огонь, искры и в итоге пожар.

Чтобы этого не произошло и применяют АВ, как защиту от возможных не приятных последствий.

Как же АВ защищает электропроводку и электрические приборы, инструменты? Если, попросту говоря, внутри этого выключателя есть специальное устройство, которое обеспечивает моментальное отключение подачи напряжения если есть проблема КЗ или перегруза.

Понятие нагрузки электрической сети

Схема любой стандартной электрической сети в квартире или частном доме разделяется на несколько основных групп. Для каждой группы предусматривается провод или кабель определенного сечения и защитное автоматическое устройство, номинал которого рассчитан заранее.

Для правильного выбора необходимых параметров сечения кабеля и автомата, проводятся расчеты предполагаемых нагрузок для данной электрической сети. Токовая нагрузка представляет собой величину силы тока, возникающей в сети, во время работы приборов. Расчет токовой нагрузки для отдельно взятого потребителя будет заметно отличаться от таких же расчетов, выполняемых для группы бытовых приборов.

Также следует учитывать разницу рассчитываемых нагрузок при подключении однофазного (220В) и трехфазного (380В) питания. Эти факторы оказывают непосредственное влияние на правильный выбор защитных автоматов и сечения кабелей.

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт	2	4	6	8	10	12	14	16
Сила тока, А	10	20	30	40	50	60	70	80

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

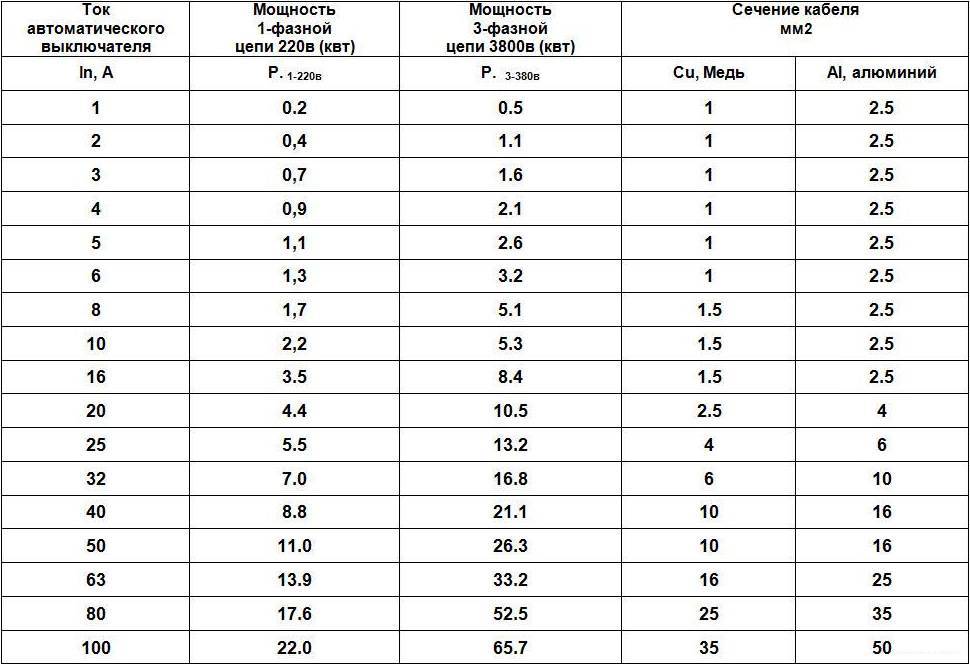

Схема подключения	Номиналы автоматов по току
	10 А	16 А	20 А	25 А	32 А	40 А	50 А	63 А
Однофазная, 220 В	2,2 кВт	3,5 кВт	4,4 кВт	5,5 кВт	7,0 кВт	8,8 кВт	11 кВт	14 кВт
Трёхфазная, 380 В	6,6 кВт	10,6	13,2	16,5	21,0	26,4	33,1	41,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

Рассчитываете сечение проводки для конкретного участка.
Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

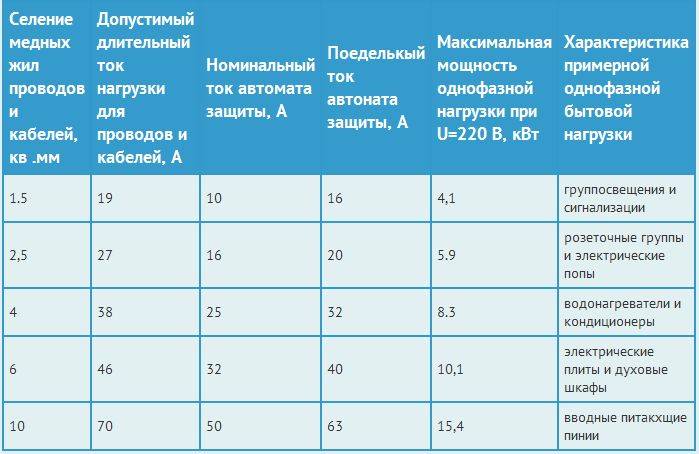

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

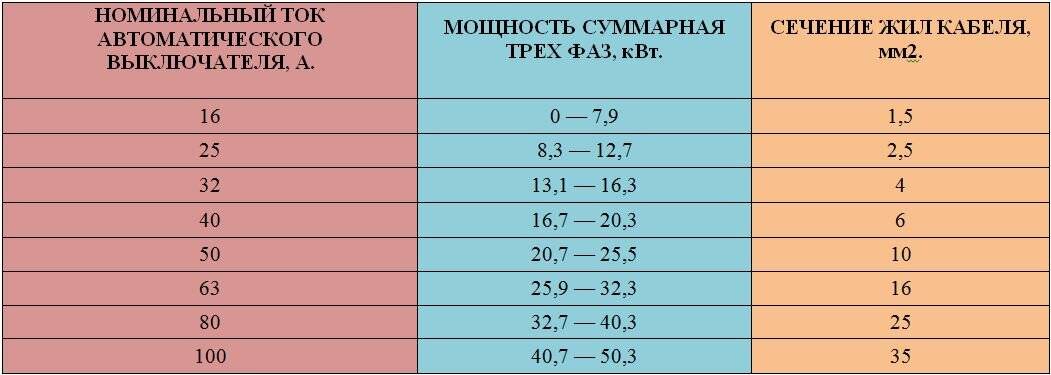

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рабочий ток вычисляется следующим образом:

Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Как подобрать автоматический выключатель и провод для электрокотла

admin Дата: 04.02.2019

Для защиты электрических котлов от перегрузки используют автоматические выключатели. Как правильно рассчитать параметры и выбрать автоматический выключатель для электрокотла.

Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.

Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.

Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.

Провод

Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.

Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.

Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.

Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.

Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.

Таблица сечения проводов

Площадь сечения жилы, мм2	Медный провод	Алюминиевый провод
Однофазная сеть 220 В	Трехфазная сеть 380 В	Однофазная сеть 220 В	Трехфазная сеть 380 В
Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт
1,5	19	4,3	16	10,0	–	–	–	–
2,5	27	6,0	25	16,6	20	4,5	19	11,9
4	38	8,5	30	18,7	28	6,3	23	14,6
6	46	10,3	40	25,0	36	8,1	30	18,7
10	70	15,7	50	31,2	50	11,2	39	24,3
16	85	19,0	75	46,8	60	13,4	55	34,3
25	115	25,8	90	56,2	85	19,0	70	43,7
35	135	30,2	115	71,8	100	22,4	85	53,0
50	175	39,2	145	90,5	135	30,2	110	68,6
70	215	48,2	180	112,3	165	37,0	140	87,4
95	260	58,2	220	13,7	200	48,0	170	106,1

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

Для сети 220 В: I ном. = P/224 (A)
Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Мощность электрического котла, кВт Питание 220 В Питание 380 В

Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А

3,0 2 × 1,5 13,9 16 4 × 1,5 4,38 6

4,5 2 × 2,5 20,1 25 4 × 1,5 7,2 10

6,0 2 × 4,0 26,8 32 4 × 2,5 9,6 10

7,5 2 × 6,0 33,5 40 4 × 2,5 12,0 16

9,0 2 × 6,0 40,2 50 4 × 4,0 14,4 16

10,5 – – – 4 × 4,0 16,9 20

12,0 – – – 4 × 6,0 19,2 20

15,0 – – – 4 × 10 24,0 25

18,0 – – – 4 × 10 28,8 32

21,0 – – – 4 × 10 33,7 40

24,0 – – – 4 × 10 38,5 40

30,0 – – – 4 × 16 48,1 50

36,0 – – – 4 × 16 57,7 63

Времятоковая характеристика автоматических выключателей

В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.

Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).

Полюсность автоматических выключателей

Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.

Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.

В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.

Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

B — от 3 до 5 ×In;
C — от 5 до 10 ×In;
D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Выбор номинального тока автоматического выключателя;
выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

Однополюсные;
двухполюсные.

Для сети 400 В (380В):

Трёхполюсные;
четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

Мы в TELEGRAM;
Мы в Instagram;
Мы на YouTube;

Где взять допустимый ток ТПЖ?

Проще всего и разумнее взять допустимый ток токопроводящей жилы (ТПЖ) из таблицы 1.3.4. в ПУЭ изд.7.

Таблица: Максимально допустимый ток для электрики квартиры для проводов с ПВХ (поливинилхлоридной) и резиновой изоляции с жилами из меди.

Эта таблица не полная, но достаточная для квартирной проводки. Напомню, что в электрике квартиры, нельзя использовать кабели и провода с жилами тоньше 1, 5 мм2 и нельзя использовать кабели с алюминиевыми ТПЖ тоньше 16 мм2. (ПУЭ, таблица 7.1.1)

Теперь сам расчет автомата защиты для новой электропроводки

Конечно, приведенная выше формула не дает точного расчета номинала автомата защиты. Она показывает только его границы. Сам расчет проведем следующим образом (в кавычках я буду вести расчет для условного примера электрической цепи из 9 розеток на 450 Вт каждая):

Выбор номинала автомата защиты

Подбираем номинал автоматического выключателя

Видео по теме

Понятие нагрузки электрической сети

Обзор брендов

Подбор номинала автоматического выключателя по току и мощности нагрузки
