Способы организации проводки внутри дома
Существует несколько вариантов выполнения внутренней проводки.
Соединение разных кабелей внутри
Сварка провода
СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.
Соединение различных проводников арматурой
Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.
Через дифавтомат
Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.
Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
Натяжитель бандажной ленты
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе

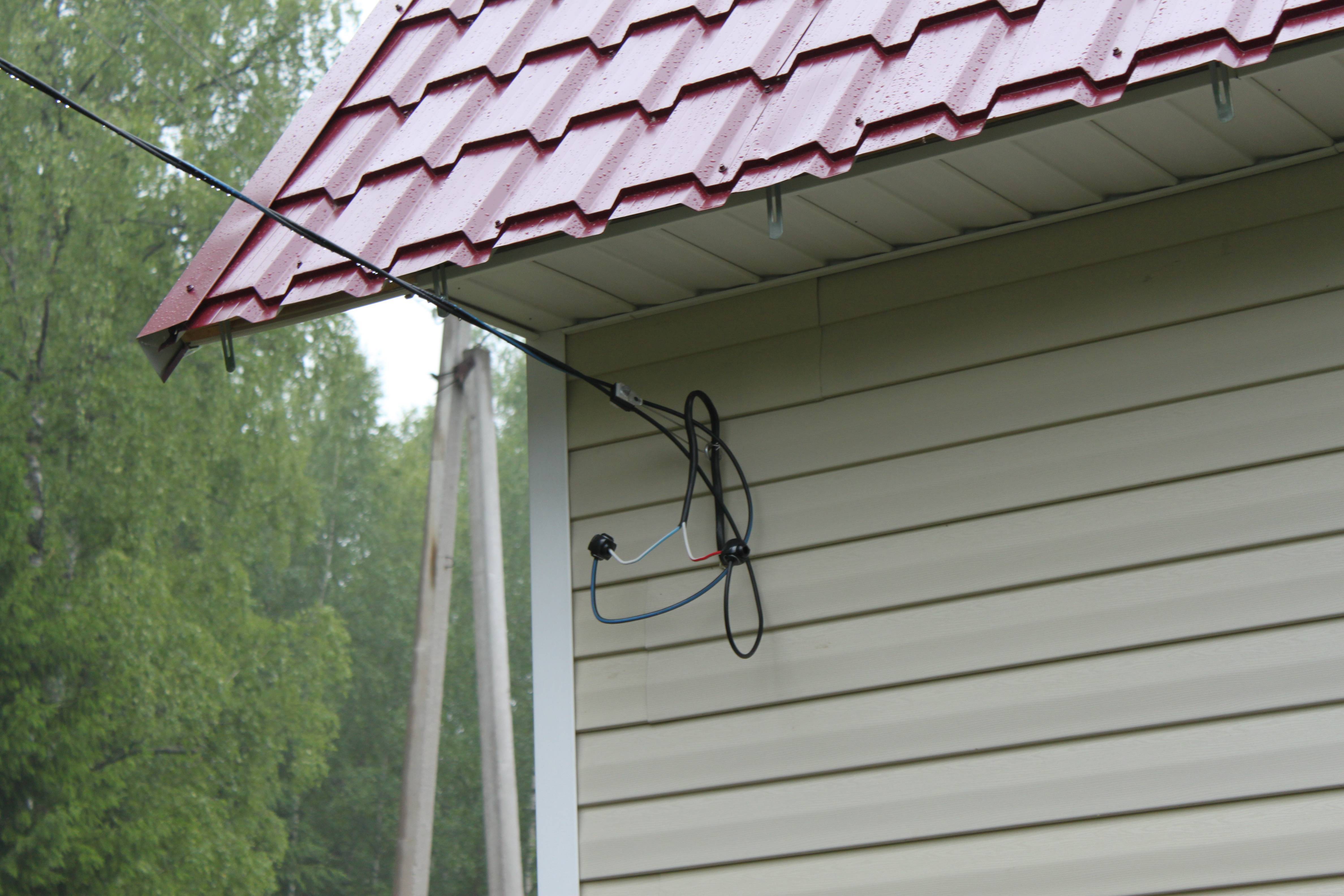

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Расчет потребляемой мощности
Хватит ли 15 кВт? Такой вопрос должен беспокоить владельцев. Рассчитывается максимальная потребность просто: суммируется мощность всей бытовой техники (чайника, утюга, миксера, микроволновой печи, варочной поверхности, фена, телевизоров и компьютеров), котлов, водогрейных агрегатов, теплых полов, освещения. Чтобы оценить реальную мощностную потребность специалисты рекомендуют применять понижающий коэффициент 0,7. Вероятность одновременного включения всех электроприборов мала. В этом случае переплачивать за дополнительный энергетический ресурс не имеет смысла. Как правило, для помещений площадью 100 м2 мощности 15 кВт хватает. Если для жизнеобеспечения нужно больше электроэнергии – придется раскошелиться. Фокус с разделением участка на части не удастся: собственник имеет право пользоваться льготой один раз за три года.
Рассчитываем, кабель какого сечения нужен для ввода в дом
Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.
В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.
Михаил Громов:
– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки
Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть. Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице
Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.
Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.
После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.
Это интересно: Схема расключения или соединения электрических кабелей в распределительной коробке — познаем главное
Ввод электричества в деревянный дом
Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
- Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.
Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.
Работы осуществляются в такой последовательности:
Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель
Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».
Как проложить кабель в земле видео смотрите ниже:
Планирование работ: как жить в симбиозе с РЭС
Счётчик электроэнергии — линия раздела зон ответственности между потребителем и поставщиком электроэнергии. Сам счётчик и все подключенные к нему линии относятся к проекту внутреннего электроснабжения. Воздушный ввод, соответственно, обслуживается монтажной службой городских сетей.
И здесь возникает проблема: поставщик не может обеспечить подачу электроэнергии, не опломбировав узел учёта. А поскольку установка счётчика ведётся работниками РЭС — потребитель испытывает трудности с подключением отходящей линии. В идеале вся внутрянка должна быть уже смонтирована и на фасад выведен кабель, следующий от ВРУ для подключения одной центральной линии. Но так бывает не всегда.
Монтаж внутреннего электроснабжения требует организации временного ввода для штробления, сверления и пусконаладочных работ. Поэтому на объекте сперва монтируют временный ввод, а после завершения внутренних работ — вскрывают узел учёта, выполняют окончательное подключение объекта и снова устанавливают пломбы. Услуга это платная и оказывается она с проволочками, поэтому можно при установке узла учёта закрепить рядом с ним распределительную коробку IP55 и завести в неё проводку от счётчика.
Ввод электричества в деревянный дом
Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
- Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.
Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.
Работы осуществляются в такой последовательности:
Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель
Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:
Как проложить кабель в земле видео смотрите ниже:
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
Натяжитель бандажной ленты
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Куда обращаться
Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:
- Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
- Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
- Передать полномочия с коммерческой компании.
Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
Способы установки стойки для воздушного ввода электричества в дом - От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Ввод кабеля через деревянную стену дома или фундамент
Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.
При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.
Как соединить медный и алюминиевый провод
Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:
- 2,8 мм для кабеля сечением жилы 4 кв. мм
- 3,2 мм для кабелей с жилами 6-10 кв. мм.
Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.
Ввод электрического кабеля через деревянную стену дома
Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.
При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:
- подземный кабельный ввод непосредственно с опоры
- монтаж СИП до фасада дома по воздуху
- монтаж трубостойки под СИП в непосредственной близости от участка и действующей ВЛ
Выбор способа проведения кабеля
Существует два способа соединения объектов электрическими проводами:
- Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
- Подземный. Кабель укладывают в траншею и засыпают её грунтом.
Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.
Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.
Монтажные работы на высотеИсточник alppromm.ru
Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.
Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:
- Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
- Сохранить в целости растения и элементы обустройства участка.
Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.
Схема прокладки на участкеИсточник elektroznatok.ru
После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.
Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.
Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.
Если грунт песчаный, работа движется быстрееИсточник yandex.ru
