Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Советы профессионалов
Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:
- Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
- Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
- Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
- Минимальная высота проема — 2 м.
- Не рекомендуется использовать висячий замок с внешними петлями.
- Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
- Упростит процесс сборки наличие чертежей ключевых деталей ворот.
- Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.
Устанавливаются опоры
Для установки опор используются либо деревянные брусы, либо бревна. Они обрезаются до требуемых размеров. Концы столбов, которые будут находиться в земле, обрабатываются мастикой, обматываются двойным (тройным) слоем рубероида и так опускаются в землю. Это обеспечит продолжительный срок их службы. Столбы закрепляются посредством цементного раствора.
- Делаются воротные створки и калитка:
- 1) создается каркас из сосновых досок толщиной от 40 до 50 мм и шириной в 150 мм;
- 2) на концах досок создаются стыки, по принципу, в половину доски;
- 3) части соединяют и закрепляются металлическими уголками (последние крепятся к доскам посредством саморезов или болтов);
- 4) производиться усиление конструкции с помощью досок толщиной в 25 – 30 мм.
- Производиться монтаж створок и калитки:
- 1) к полотнам ворот и калитки крепятся петли;
- 2) каркас воротных полотен и калитки крепится к опорам после их выравнивания через установленные петли посредством саморезов.
- Полотно и калитка облицовываются доской.
- Готовое изделие обрабатывается антисептиком (это позволит увеличить срок его службы).
- После полного высыхания антисептического состава производиться покраска.
Виды конструкций
Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.
Раздвижные
Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.
Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.
Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.
Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.
Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.
Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.
Поворотно-откидные
Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.
Распашные
Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.
Рулонные
Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.
Складные
Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.
Размеры каждой створки и калитки
При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см
Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.
Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.
Деревянная калитка
Перед началом работы нужно подготовить все необходимое, иначе нехватка того или иного материала может остановить процесс, что крайне нежелательно.
Калитка
Итак, в работе потребуется:
- молоток;
- монтажный уровень;
- ножовка;
- наждачка;
- карандаш;
- веревка;
- рубанок;
- электродрель;
- стамеска;
- шуруповерт;
- электролобзик;
- доски, штакетник;
- железные уголки;
- саморезы для дерева;
- фурнитура – петли, ручка, щеколда.
Технология изготовления калитки
Шаг 1. Вначале определяется расстояние между опорами. Если сделать это правильно, то калитка будет работать беспрепятственно. Опорами могут быть деревянные столбы или металлические трубы (как описано выше).
Расстояние между опорами фиксируется куском проволоки, положенной на землю и чем-нибудь скрепленной.
Шаг 2. Устанавливаются опорные столбы. Технология ничем не отличается от аналогичной у деревянных ворот.
Шаг 3. Далее изготавливается дверца. Для этого четыре доски соединяются под углом в 90ᵒ металлическими уголками. Затем к готовой раме крепятся петли, после чего она проверяется на предмет вхождения в проем. Если результат положительный, рама зашивается штакетником. Сверху калитка обрезается лобзиком по прямой линии (можно и в виде волн, зигзагов и проч.). Последними врезаются замок и дверная ручка.
Шаг 4. На завершающем этапе калитка вешается на петли, после чего проверяется, свободно ли закрывается/открывается дверь. Чтобы зафиксировать калитку в закрытом положении, к торцу можно прибить кусок резины.
Деревянная калитка готова к эксплуатации.
Калитка
Достоинства и недостатки данной конструкции
Достоинства и недостатки
Достоинства:
- Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
- Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
- Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
- Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
- В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
- Существует возможность выбирать различную автоматику для ворот.
Недостатки:
- В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
- Для крепления консольной части и привода необходимо производить дополнительный фундамент.
- Вдоль забора понадобится выделить достаточное пространство.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Размеры
Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.
Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см
Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.
Устанавливаем опоры под распашные ворота своими руками
Обратите внимание! Если вы хотите, чтобы ворота простояли не один десяток лет, то замените деревянные опоры бетонными, кирпичными или металлическими. Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы
Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой
Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы. Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой.
Не забудьте подготовить участок для установки ворот, удалив крупные камни, разрыхлив твердые комья земли и максимально выровняв грунт. При необходимости произведите разметку расположения опор на местности, использовав натянутый между колышками шнур.
Чтобы надежно закрепить опоры, необходимо пробурить ямы глубиной от 1 до 1,5 метра. Расстояние между столбами должно быть немного больше, чем длина створок ворот. На дно каждой ямки насыпаем слой песка, производим проливку водой и трамбовку. В ямы устанавливаем столбы – они должны возвышаться над землей строго на одну и ту же высоту (правильность проверяется гидроуровнем и натянутым шнуром). Проверяем вертикальность опор отвесом. Производим обратную засыпку слоем щебня и заливаем в яму подготовленный раствор бетона (песок – 2 части, цемент – 1 часть).
Навешивать створки ворот можно только после того, как бетон полностью высохнет.
Рекомендуется скрепить опоры в верхней части общей горизонтальной балкой, которая станет ребром жесткости и не даст столбам перекоситься под тяжестью створок ворот.
Достоинства и недостатки подвесных ворот
Навесные ворота имеют следующие преимущества:
• Во-первых, они экономят пространство около входа. • Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию. • В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.
Но есть у таких ворот и недостатки:
• Во-первых, их высота ограничивается направляющей балкой. • Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно. • В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.
https://youtube.com/watch?v=Wvl9VGMoVfU
Откатные ворота – подойдут ли на дачу
В реальности это довольно универсальное решение, в равной степени подходящее и для городского особняка, и для дачного участка. Поскольку они с помощью механизма (или просто руками) задвигаются параллельно ограде, им не требуется много места.
Раздвижные автоматические ворота снабжаются механизмом с дистанционным открытием. У владельца имеется пульт, которым он и отдает определенную команду контроллеру, не выходя из машины. Установить все это оборудование довольно затруднительно, потому рекомендуется обращаться в специализированные фирмы.
Самостоятельно изготовить можно только полотнище. Обычно его делают из металлических квадратных труб. Обшивают их профнастилом. Данный материал легок и довольно крепок. Конструкцию нетрудно собрать, руководствуясь таким чертежом:
Плюсы и минусы самодельных конструкций
Популярность самодельных откатных ворот обусловлена их следующими достоинствами:
- Плавным и тихим движением створок.
- Большим сроком службы.
- Наличием автоматизации.
- Устойчивостью к механическим и погодным воздействиям.
- Удобством эксплуатации.
При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.
Список недостатков состоит из таких пунктов:
- В процессе монтажа приходится дополнительно бетонировать столбы.
- Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
- Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.
На самодельные ворота можно установить сигнальную лампочку.
Достоинства и недостатки откатных ворот
Откатные ворота без проблем открываются зимой
Выездные конструкции устойчивые, т. к. нет горизонтальных и вертикальных петель, на которые рассчитана нагрузка. Масса полотна передается на фундамент, поэтому надежность не снижается со временем, независимо от негативных факторов.
Другие преимущества:
- компактное открывание;
- независимость от снеговых заносов;
- удобство передвижения и бесшумность;
- обслуживание широких проемов;
- возможность применения любой зашивки внутри;
- несложное обслуживание при эксплуатации.

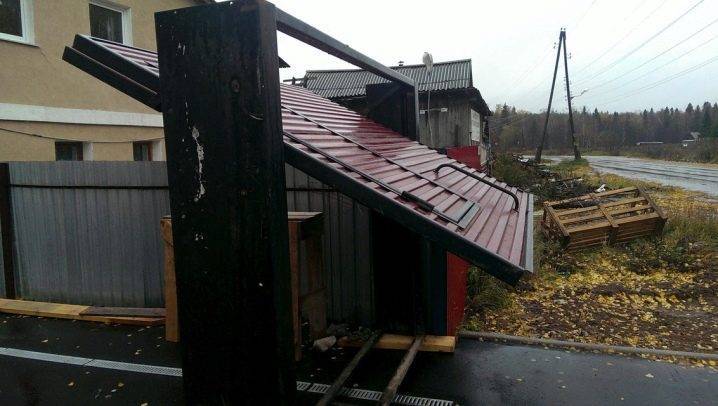

Минусы в том, что широкие и высокие полотна имеют высокую парусность, поэтому конструкцию делают с запасом прочности. Достигается это обустройством мощного основания и монтажом силовой рамы. Недостаток прочности этих конструкций снижает надежность выдвижных ворот.
Если допущены ошибки в расчетах, створка провиснет или перекосится.
Подъёмно-поворотные
В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.
Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.
- Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
- Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).
Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали
Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.
В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.
Монтаж створок для распашных ворот
Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.
- К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.
Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.
- К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
- Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
- Производится окрашивание готового изделия.
Расчет и сварка рам
Процесс зачистки сварных швов въездного изделия
Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой
Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос
Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.
Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.
После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.
Для стандартной рамы понадобится следующий материал:
- периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
- внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.
Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.
Расходные материалы и инструменты
Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:
- профлисты для створок и трубы для опор;
- уголки или трубы для создания рёбер жёсткости;
- профилированная труба или металлический квадрат для каркаса;
- грунтовка и лакокрасочные материалы;
- затворы или замковый механизм.
Из инструментов нужно подготовить следующие:
- капроновый строительный шнур;
- сварочный аппарат;
- молот;
- электродрель и шуруповёрт;
- электроболгарка;
- ножницы для резки металла.
В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.
Достоинства и недостатки
Для начала ворота и калитки являются защитой дома, только потом – украшением приусадебной территории. Потому к материалу должны быть предъявлены высокие требования. У этих изделий существуют свои достоинства и недостатки.
Кованые створки на даче
Преимущества:
- Прочность, продолжительное время службы. Элементы ковки устойчиво переносят температурные колебания от −35 до +35 °C. Все конструкции кованых воротных изделий устойчивы к ультрафиолету, негативным атмосферным явлениям.
- Универсальность. Изготовленные с помощью ковки элементы идеально сочетаются с профлистом, камнем, деревом, а также любыми иными отделочными материалами.
- Установка автоматических систем. Конструкцию воротных створок можно оборудовать автоматикой, камерами видеонаблюдения.
- Оригинальность. Любая ручная работа – это эксклюзив. Заказывая изготовление кованых ворот и калитки у специалиста, можно быть уверенным, что других таких нет.
Кованые конструкции
Недостатки:
- Требуют периодического ухода. Железное ограждение необходимо регулярно обрабатывать защитными средствами от коррозии.
- Высокая цена. Это основной недостаток всех конструкций кованых воротных створок. Но во время расчета рентабельности нужно учесть продолжительное время эксплуатации (более 100 лет). На этом фоне стоимость себя оправдывает.
Створки с ковкой
План составления чертежа
Двери подвешиваются цепями на переднюю стенку гаражного строения так, чтобы распределение центра тяжести полотна было несколько ниже, чем его крепление, а верхняя часть плотна плотно прилегала к проему. В закрытом состоянии, полотно должно быть монтировано в углублении. Желательно, чтобы ворота не отодвигались от постройки. Гаражное полотно не должно плотно прилегать к воротному проему под действием собственного веса. В самом крайнем расположении внизу, конструкции обязательно должны запираться, именно поэтому, изнутри прикрепляется специальная задвижка. Распашные конструкции – наиболее лучший выбор для гаража, так как их высокая надежность и особое удобство проверено не одним поколением автолюбителей. Такая конструкция отличается простотой, надежностью, качеством
Прежде чем приступить к изготовлению распашных ворот, важно провести все требуемые замеры и сделать чертежи. Это позволит точно рассчитать количество трубы и уголков для изготовления рамы, а также параметры металлических листов для створок. Для проведения работы, потребуются:
Для проведения работы, потребуются:
- Профильные трубы для создания каркаса;
- Листы металла;
- Уголки и петли;
- Болгарка;
- Сварочный аппарат;
- Утеплитель.
Для изготовления каркаса, нужно сварить профильную трубу с уголками с учетом основных параметров. Готовые швы отшлифовать при помощи болгарки, так как гладкая поверхность обеспечит плотное примыкание створок. Затем подготовить отдельные части конструкции для ворот и приварить их к подготовленному каркасу.
Для обеспечения более надежной защиты, толщина металлического листа должна составлять не менее 2-3 мм.
Правую часть нужно сделать больше примерно на 20 мм, чтобы ворота можно было запирать внахлест. Когда все будет готово, нужно приварить петли для крепления. Для массивной конструкции металлических ворот, желательно использовать усиленные петли. Верх конструкции нужно усилить при помощи прочной арматуры. В качестве запоров используются металлические штыри. Когда вся конструкция будет готова, нужно выполнить ее покраску и утепление, а затем монтировать на гаражный проем.
Полезная информация
Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.
Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.
Фурнитура для ПОВ
Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.
