Виды крыш частных домов с мансардой + фото

Мансарда под односкатной крышей

Устройство односкатной кровельной конструкции позволяет выполнить достаточно просторный и удобный в использовании мансардный этаж. Несущий каркас состоит из следующих элементов:

• мауэрлат (при постройке деревянного дома опорой служат верхние венцы стен);
• стойки;
• стропила;
• распорки;
• подкосы и другие элементы.

При проектировании односкатной крыши важно правильно рассчитать угол наклона. Устройство скатной кровли с недостаточным углом наклона способствует высоким снеговым нагрузкам, в результате чего повышается риск деформации кровли под тяжестью снега, попадания влаги в стыковочные узлы

Кроме того, снижается сопротивляемость кровли ветровой нагрузке.

Преимущества и недостатки мансардной крыши

Обустройство чердачного пространства под жилое помещение — сложный процесс, требующий знания всех особенностей дома. Для этого стоит узнать преимущества и недостатки мансарды, характеризующие эту конструкцию.

Мансарда характеризуется комплексом черт, которые стоит учитывать при строительстве

Основное преимущество обустройства чердачного помещения заключается в максимальной рациональности использования пространства под крышей. Мансарда также обладает и следующими преимуществами:

• эстетичность внешнего вида дома снаружи;
• возможность создания оригинального интерьера внутри мансарды;
• уменьшение теплопотерь через крышу;
• возможность обустройства дополнительной функциональной комнаты.

Даже маленькая мансарда может использоваться рационально

Недостатки мансарды выражены в сложности обустройства помещения. Для создания на чердаке оптимальных условий для проживания необходимы тепло— и гидроизоляционные материалы высшего качества и степени безопасности

Особенно важно правильно спроектировать кровлю, установить специальные окна и обеспечить качественную вентиляцию подкровельного пространства

Мансардные окна

Установить мансардные окна не так просто. Если сооружение крыши проводится своими руками, то лучше свой выбор остановить на проёмах во фронтонах конструкции. Это может быть окно или дверь на балкон.

Но мансардные окна популярны сегодня. Они увеличивают освещённость помещения и делают внешний облик дома более привлекательным и оригинальным. Их монтаж производят до начала сборки кровельного пирога. Их размер должен совладать с расстоянием между стропилами или быть меньше. Но для этого придётся дополнительно под окна сооружать опорную конструкцию, которая будет крепиться к двум стропильным ногам. Это сделать не так просто, как может показаться на первый взгляд. Но если задаться целью, провести монтаж своими руками, то придётся разобраться в монтажном процессе досконально. Отклонения и допущения здесь неприемлемы. Поэтому компании, занимающиеся кровельными работами, не советуют неспециалистам проводить эти строительные операции.

Добавим, что мансардные окна – это огромный ассортимент. Разновидности делятся по:

• способам открывания;
• сырьевому материалу рам;
• типу стеклопакетов;
• расположению относительно кровли.

Кстати, о расположении. Здесь две позиции: на скате и в вертикальной плоскости. Последние называют чаще слуховыми окнами. Устанавливаются они или на фронтонах, ли на «кукушках» (выступы в скатах мансарды). Последний вариант в плане сооружения очень сложён.

Как обустраивают мансарду

Чтобы на мансарде сохранялся благоприятный микроклимат, по порядку обустраивают следующие слои.

1. Вентиляция. Оптимальным вариантом будет устройство двух вентиляционных зазоров. Первый делают под кровельным покрытием, он предусмотрен для отвода влаги из-под «кровельного пирога». Второй расположен над слоем утеплителя и устраняет скопившийся пар.
2. Пароизоляция. Этот слой предотвращает образование конденсата и намокание утеплителя.
3. Теплоизоляция. Слой специального материала не пропускает холодный воздух с улицы в помещение и не дает теплу выходить наружу.
4. Обрешетка и стропилы. За счет этих конструктивных элементов нагрузка равномерно распределяется по стенам. Изготавливаются из деревянных брусьев.
5. Гидроизоляция. Слой этого материала необходим для предотвращения попадания влаги.
6. Подкровельная пленка. Нужна для защиты утеплителя и стропил.
7. Материал кровли. Это заключительный слой, который защищает от неблагоприятных воздействий среды.

Мансардная крыша имеет оригинальный вид на фото и позволяет увеличить жилую площадь дома. Соблюдая рекомендации по выбору материалов и мебели, можно обустроить на чердаке полноценную и просторную комнату.

Что еще почитать по теме?

Расчет площади мансардного этажа

Возможность использовать чердак под жилую площадь рассчитывается по формуле

АхВ + 0,7хС

где,

А – суммарная площадь помещений, высота которых превышает 2,5 м;

В – суммарная площадь помещений, высота которых находится в пределах от 1,1 до 2,5 м.;

С – суммарная площадь помещений, высота которых находится в пределах от 0,8 м до 1,1 м.

0,7 – поправочный коэффициент. Говорит о том, что теоретически эта площадь может быть использована, но с существенными ограничениями.

Уменьшить количество неиспользуемых квадратных метров можно, если поднять стены на высоту более метра. Достигается это посредством строительства аттиковых стен. Аттиковые стены мансардного этажа – это надстройка над несущими стенами.

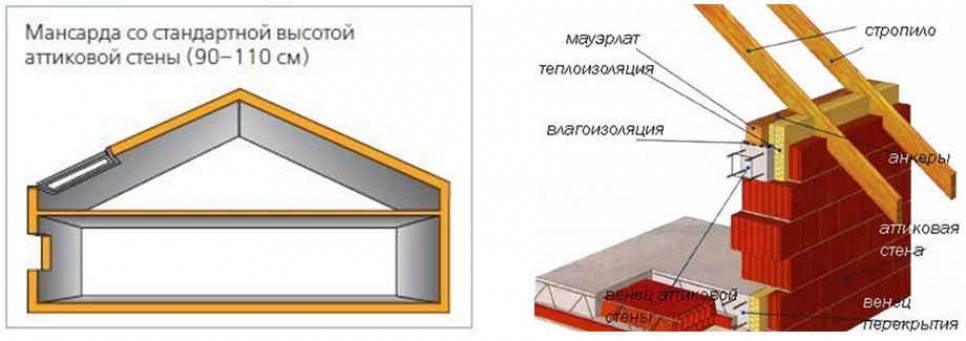

Аттиковые стены мансардного этажа

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

• Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
• Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
• Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
• Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Облицовка дома с двускатной крышей без карнизов

Дом с крышей без карнизов стирает границы между крышей и облицовкой. Эта граница может быть полностью ликвидирована, если крыша и стены будут отделаны тем же материалом (например, жестью или дранкой). Форма здания будет тогда казаться максимально простой.

Можно выбрать промежуточный вариант, когда материал, применяемый в качестве покрытия крыши применить только на верхнюю часть фасада. Тогда конструкция дома с высокой стенкой излома крыши позволит зрительно уменьшить ее высоту. Одноэтажные дома с мансардой проекты фото планировка:

Преимущества конструкции крыши без карнизов

1. Когда здание имеет такую крышу, исчезает проблема устройства желобов и водосточных труб на стенах дома. Скрытые в фасадах желоба и водосточные трубы не видны снаружи, что прекрасно вписывается в актуальный в современной архитектуре минимализм.
2. К конструкции дома простой формы с крышей без них нетрудно добавить еще одну функциональную конструкцию. Новая архитектурная форма здания имеет большие возможности для дизайна, одноэтажный дом с мансардой и террасой красив и современен.
3. К дому можно достроить, например, гараж. Два простых здания будут идеально подходить друг к другу, а двускатная крыша в упрощенной версии, т. е. без них прекрасно сочетается с плоской крышей гаража.
   Поскольку отказ от карнизов означает ликвидацию козырьков, которые могли бы защитить входную зону или выход на террасу от дождя, в этих местах устраивают простые навесы, которые помимо выполнения практической функции немного разнообразят форму здания. Планировка одноэтажного дома с мансардой фото:

2-скатная крыша частного дома: без карнизов или с карнизами

Одной из его главных задач является защита наружных стен от дождя и снега. Его ликвидация может вызывать опасения, связанные с обеспечением чистоты фасада. Однако, современные способы защиты наружных стен позволяют этого избежать.
Карнизы ограничивают доступ света в помещения. В этом контексте отказ от них дает еще одно преимущество, так как позволяет улучшить освещение интерьера

Это особенно важно для домов, построенных вблизи других зданий или деревьев, которые их затеняют. Одноэтажные дома с мансардой, проекты фото планировка:

Виды крыш подходящие для сооружения мансардного этажа

Стоит оговориться, что не все виды крыш подходят для сооружения мансарды, некоторые подходят с ограничениями, но самой не подходящей является плоская или инверсионная крыша.

Так же трудно будет построить мансарду под крышей с минимальным уклоном. В этом случае придется возводить основные стены очень высоко, а это значительно снизит экономию по сравнению с полноценным этажом.

А какие же виды крыш частных домов идеально подходят под роль мансардных?

Односкатная мансардная крыша дома

Односкатную крышу для сооружения мансарды использую редко, так как тут возникают проблемы с дизайном и целесообразностью в первую очередь.

Но все же объезжая частные постройки можно встретить мансардную односкатную крышу.

Двухскатная мансардная крыша частного дома

Один из видов, идеально подходящих для строительства мансарды. Двухскатная крыша, независимо от высоты стен мансардного этажа, позволяет предусмотреть полноценные окна на двух противоположных стенах – фронтонах. Кстати, эти стены будут полноценными до самого потолка этажа. Ну а если этих окон будет недостаточно, то есть возможность соорудить либо дополнительный фронтон с окном, либо предусмотреть мансардные окна непосредственно в самой крыше.

Ломаная мансардная крыша частного дома

В принципе, ломаная крыша используется для увеличения чердачного пространства, а потому и идеально подходит для использования ее в качестве мансардной.Она представляет собой двухскатную крышу, с изломами скатов наружу, как уже говорилось, для увеличения объема чердачного пространства.

Отличительной особенностью является то, что высота основных стен мансардного этажа, в этом случае, делается минимальной, либо вообще отсутствует.

Такой вид мансардной крыши частного дома очень популярен в тех случаях, когда приходится достраивать мансарду на уже построенном доме. Потому что не всегда залитый давно фундамент предполагает дополнительную нагрузку в виде постройки дополнительных стен, пусть даже не полноценных. А ломанная мансардная крыша с легкостью справится с этой задачей.

Вальмовая (четырехскатная) мансардная крыша

Так же подходит для роли мансардной, только вот полноценных стен здесь спроектировать не получится, так как у вальмовой крыши нет фронтонов, в отличие от двухскатной и ломанной мансардных крыш.

Использование такого вида крыши так же подразумевает установку только мансардных наклонных окон, либо сооружение дополнительных небольших фронтонов для размещения окон, а это может создать ряд трудностей и неудобств.

К установке мансардного окна предъявляются гораздо более жесткие требования, чем к обычным окнам в стене, и соответственно и сами окна и их монтаж обойдется вам гораздо дороже, чем монтаж обычных окон.

Полувальмовая мансардная крыша частного дома

Это еще один идеально подходящий вид для сооружения мансарды в частном доме.

Полувальмовая крыша – это приспособленная для мансардного этажа вальмовая крыша. У нее урезаны треугольные скаты, по сравнению с вальмовой, в пользу фронтонов, которые способствуют проектировке двух полноценных противоположных стен.

Находясь внутри мансардного этажа, вы не заметите разницу между двухскатной мансардной крышей и полувальмовой, потому как технология сооружения и планировки у них почти одинакова.

Шатровая крыша дома

Используя такую крышу в качестве мансардной, мы столкнемся с рядом таких же проблем, как и при использовании вальмовой крыши.Невозможность установки полноценных окон с подоконниками, отсутствие прямых стен – основные неудобства использования шатровых крыш для строительства мансардного этажа.

Многощипцовая мансардная крыша частного дома

Этот вид предполагает сложную мансардную крышу, со сложной планировкой. К сооружению такого вида крыши необходимо подойти с особой ответственностью.При использовании такого вида крыши, как правило, мансардный этаж будет располагаться только над частью основного строения.

Так же многощипцевая мансардная крыша предполагает наличие большого количества наружных углов в помещении, создаваемых ендовами, но иногда без этого не обойтись, планируя мансардный этаж.

Остальные виды мансардных крыш

Такие виды, как купольная крыша, например, используются для строительства мансарды крайне редко из-за различных особенностей, поэтому рассматривать их не имеет смысла.

Мансардная крыша дома – большая ответственность строительства

Какой бы вид мансардной крыши вы не строили над своим домом, вы должны знать, что к гидроизоляции и утелпению крыши дома необходимо подходить с огромной ответственностью, не допустив тем самым утечку тепла зимой и протечку воды в помещение в сырую погоду.

Утепление и звукоизоляция

Основная звукоизоляция в помещении мансарды приходится на полы. Шумопоглощение необходимо для обеспечения комфорта в верхней части этажа, и чтобы лишний шум не переходил на соседние комнаты.

С этой целью используются старые проверенные способы и новые технологии:

• на лаги укладывают пенополиэтилен с фольгой (на одну сторону);
• между балками насыпают песок толщиной 5 см.

Из-за постоянного контакта мансардной кровли с атмосферными нагрузками, летним перегревом или зимним охлаждением крыши необходимо провести работу по дополнительному утеплению мансарды. Для этого еще на стадии возведения под шифер или другой настил укладывают специальный защитный слой утеплителя и пленки против влаги. Основной фронт работ по гидроизоляции мансарды проводится изнутри уже по окончании основного этапа строительства.

Важно между слоем кровли и утеплителем оставить небольшое пространство для естественной вентиляции. Сегодня проводится дополнительное наружное утепление мансарды современными средствами, чтобы не сокращать полезную площадь внутри мансардной постройки. Небольшой вес утеплителя не дает конструкции просесть или деформироваться

В продаже есть специальные утеплители – материалы для распыления. Они создают равномерную прочную поверхность, предотвращающую появление влаги

Небольшой вес утеплителя не дает конструкции просесть или деформироваться. В продаже есть специальные утеплители – материалы для распыления. Они создают равномерную прочную поверхность, предотвращающую появление влаги.

Преимущества домов с плоскими крышами

Хотя в наш век инноваций наши граждане уже с большим удовольствием выбирают для строительства самые интересные из всех проектов домов с плоскими крышами, вопросов о преимуществах такого выбора возникает по – прежнему много.

Самое главное – плоские крыши почти никогда не промокают, а это влияет на долговечность всего жилища в первую очередь. Конструкция у горизонтальной плоскости крыши, как правило, не вынуждает хозяев обслуживать её каждый год. При условии соблюдения технологии, необходимой последовательности при проведении строительных работ по возведению здания, а также правильной организации водостока для дождевой и талой воды, предельно длительный срок эксплуатации жильцам своего дома гарантирован.

На заметку! Справедливости ради сказать, преимущества таких жилищ были освоены ещё при СССР жителями Прибалтики, в Эстонии каждый третий загородный дом с плоской крышей.

Бывает, что участок вокруг дома ничтожно мал, в этом случае приходится постоянно экономить пространство, что не очень радует. В этом случае возможность практического применения плоской крыши полностью спасает ситуацию. На крыше с успехом размещаются не только зелёные насаждения и зона отдыха, но даже маленькая тепличка.

Если домик небольшой, например, в один этаж, то плоскую кровлю порой получается укрепить так надёжно, что там даже ставят вполне полноценную мебель.

Плоская крыша хороша своей простотой конструкции и короткими сроками её монтажа. Из-за этого сроки строительства всего дома в целом сокращаются, уже не нужно сооружать сложную стропильную систему. Слои плоской кровли находятся на бетонных плитах, они, в свою очередь, опираются на стеновые панели.

Монтаж всей поверхности кровли делается только в одной плоскости, без установления строительных лесов и неизбежной при этом страховки. Это обстоятельство не только сэкономит ваше время, но и финансы, а также ресурсы.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

• мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
• двухуровневые стропила – висячие и наслонные;
• стойки вертикальные – подпорки для установки затяжек;
• затяжка – опора для висячих стропил и бабки;
• подкосы – подпорки для стропильных ног;
• бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
• стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Как обустраивают мансарду

Чтобы на мансарде сохранялся благоприятный микроклимат, по порядку обустраивают следующие слои.

1. Вентиляция. Оптимальным вариантом будет устройство двух вентиляционных зазоров. Первый делают под кровельным покрытием, он предусмотрен для отвода влаги из-под «кровельного пирога». Второй расположен над слоем утеплителя и устраняет скопившийся пар.
2. Пароизоляция. Этот слой предотвращает образование конденсата и намокание утеплителя.
3. Теплоизоляция. Слой специального материала не пропускает холодный воздух с улицы в помещение и не дает теплу выходить наружу.
4. Обрешетка и стропилы. За счет этих конструктивных элементов нагрузка равномерно распределяется по стенам. Изготавливаются из деревянных брусьев.
5. Гидроизоляция. Слой этого материала необходим для предотвращения попадания влаги.
6. Подкровельная пленка. Нужна для защиты утеплителя и стропил.
7. Материал кровли. Это заключительный слой, который защищает от неблагоприятных воздействий среды.

Мансардная крыша имеет оригинальный вид на фото и позволяет увеличить жилую площадь дома. Соблюдая рекомендации по выбору материалов и мебели, можно обустроить на чердаке полноценную и просторную комнату.

Что еще почитать по теме?

Фотографии видов крыш частных домов

Многощипцовые крыши частных домов фото

Создание стропильной системы

Этап первый. Весь каркас мансарды располагают на деревянных балках, имеющих сечение 10 на 10 сантиметров, которые укладывают на слой гидроизоляции (например, рубероид). Укладка балок производится, если будет создаваться перекрытие из железобетонных изделий

Важное замечание: при использовании деревянных стройматериалов для стропильной системы они должны иметь определенную влажность. Если материалы не высушены должным образом, со временем, когда они подсохнут, начнут деформироваться, что может в конечном итоге привести к разрушению конструкции кровли.

Этап третий. Далее выполняется укладка верхнего бруса, имеющего сечение 10х10 сантиметров. Его монтируют к стойкам при помощи металлических скоб или гвоздей. После закрепления верхнего бруса установка подстропильной рамы считается завершенной.

Этап четвертый. Теперь требуется установить мауэрлат, на который возложена важнейшая функция, когда выполняется каркасная мансарда своими руками: к нему крепится вся крыша. Этот элемент не позволяет опрокинуться конструкции крыши в случае мощных порывов ветра. Он требуется для надежного крепления стропил к стенам строения и передает вертикальную нагрузку крыши на них (см. статью: “Мансарда своими руками, необходимые материалы и инструменты”).

Для монтажа мауэрлата нужны доски (толщиной не менее 40 миллиметров) или деревянные брусья (размером 150х100 миллиметров). Их укладывают на стены строго горизонтально согласно уровню. Под доску или брус подлаживают гидроизоляцию – это необходимо для предотвращения попадания влаги от стен на мауэрлат. Для крепления доски к стене нужны скобы или болты. Иногда мауэрлат привязывают отожженной проволокой, вмонтированной в стены на этапе их кладки. Доску мауэрлата обязательно следует обработать противогрибковым средством.

Этап пятый. Теперь все подготовлено для монтажа стропильных ног, изготовление которых можно заказать и уже готовые элементы собрать подобно конструктору. Также их можно сделать самостоятельно. До того, как приступить к установке стропил, надо разметить шаг, с которым они будут крепиться, обычно это 100-120 сантиметров. На стропильную раму и мауэрлат карандашом наносят соответствующие пометки. Сначала укладывают стропила крайние к фронтону

При этом важно, чтобы линия края фронтона и верхняя часть стропил были на одном уровне (см. также статью: “Переделка крыши дома под мансарду: методы и способы”).

Монтаж стропильной системы своими руками, подробно на видео:

Для изготовления стропил, когда возводится не только дом, но и каркасный гараж с мансардой используют 40-50 миллиметровые доски шириной 150 миллиметров – они должны быть прямыми, желательно без сучков, допускается не более 3 штук на один погонный метр

Между крайними стропилами натягивают шпагат, который и будет ориентиром при монтаже остальных элементов стропильной конструкции (прочтите: “Гараж с мансардой своими руками и его преимущества”).

Этап шестой. На завершающей стадии создания стропильной системы производится соединение стропил попарно друг с другом в верхней их части и установка коньковой балки – данный элемент необходим, когда длина крыши составляет более 7 метров, (например, строится каркасный дом 6х9 с мансардой), а стропильная система мансардной крыши имеет большой вес. Если размер крыши меньше, тогда можно использовать метод связки верха стропил при помощи растяжек, которые в дальнейшем используют вместо потолочных балок помещения. Когда зимой снег будет лежать на крыше, растяжки частично примут на себя нагрузку.

Этап седьмой. Теперь приступают к установке обрешетки, укладке гидробарьера, выполнению теплоизоляции кровли, отделке потолка и стен мансарды. Проект мансардной крыши с окнами на потолке реализуется по той же схеме, только на этапе монтажа стропил необходимо выполнить закладку проемов, куда потом установят оконную раму (смотрите статью: “Возможные проекты мансардных домов”).

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам — описание способов монтажа основных узлов.

Крепление мауэрлата к стенам

Мауэлрлат изготавливается из бруса сечением 100х100 — 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.

Анкерные шпильки под мауэрлат установлены при заливке армопояса.

Мауэрлат закреплен гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы. Они вбиваются в оба бруса с двух сторон;

Крепление стропильных ног скобами.

Оцинкованные уголки. Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.

Оцинкованные накладки обеспечивают прочное и долговечное соединение.

Каждое соединение стропила и балки перекрытия усилено с двух сторон оцинкованными накладками.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.

Соединение стропильной ноги с ригелем временно зафиксировано саморезами, затем стянуто болтом.
