Вертикальные отопительные радиаторы для квартиры

Как выбирать радиатор по его тепловой мощности

Оригинальный внешний вид, хорошая сочетаемость с выбранным стилем оформления комнаты – все это весьма немаловажно. Но все же определяющим критерием выбора оптимальной модели под конкретное помещение должна являться теплоотдача радиатора, то есть его способность компенсировать теплопотери, чтобы обеспечить комфортную температуру при любых погодных условиях на улице. Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора

Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

Ниже читателю будет предложен калькулятор расчета необходимой мощности приобретаемого для конкретного помещения радиатора. Чтобы не возникало вопросов – несколько пояснений по проведению вычислений:

• Площадь помещения – чем она больше, тем мощнее требуются приборы отопления.
• Наличие и количество стен, контактирующих с улицей – от этого напрямую зависит количество теплопотерь в комнате.
• Внешние стены, выходящие на солнечную сторону, получают дополнительный тепловой «заряд», в отличие от северных.
• Наветренные стены (по отношению к направлению наиболее частых зимних ветров) выхолаживаются быстрее.
• Под уровнем минимальных температур принимаются нормальные для данного региона значения, характерные для самого холодного периода.
• Полноценным утепление внешних стен можно считать тогда, когда оно проведено в полном объёме на основании теплотехнических расчетов. Неутепленные стены, хотя и указаны в калькуляторе, рассматриваться, в принципе, вообще не должны, так как при таком подходе отопление любой мощности не станет эффективным.
• Высота потолка – от нее зависит объем помещения.
• От того, что расположено над и под рассматриваемым помещением, зависит количество теплопотерь через потолок и пол.
• Блок полей, посвященный окнам, позволяет оценить степень их термоизоляции и общую площадь остекления, от которой, в свою очередь, зависит поправочный коэффициент к требуемой мощности отопления.
• Через открываемые на балкон или улицу двери в помещение поступают массы холодного воздуха, что требует определенной тепловой компенсации за счет отопления.

Последний раздел калькулятора рассматривает особенности установки радиаторов:

• Эффективность теплоотдачи батарей зависит от схемы их подключения к отопительному контуру. Для вертикальных батарей не все схемы удобны, но в качестве примера можно сравнить выгоду или потери от того или иного типа подключения.
• Уже упоминалось, что вертикальные радиаторы не отличаются эффективностью в плане создания конвекционных теплых потоков, и их теплопередача часто ограничивается тепловым излучением. В ряде случаев этого может быть явно недостаточно, поэтому нередко такие модели применяют в комплексе с традиционными батареями отопления или иными нагревательными приборами (например, электрическими), чтобы суммарно достичь требуемой для конкретного помещения тепловой мощности. Для такого расчета, если выбран этот путь, появится окно ввода имеющейся или планируемой мощности иных отопительных приборов, а итоговое значение калькулятора в этом случае покажет мощность вертикального радиатора, которая в полной мере восполнит оставшийся «дефицит».

Калькулятор позволяет получить один из двух различных результатов:

• Если расчет ведется для неразборной модели, то следует принимать результат «А» – в киловаттах.
• При приобретении разборного радиатора обычно подсчитывают необходимое количество секций. Если выбран этот путь расчета, то появится поле, в которое необходимо внести паспортную мощность одной секции радиатора. Итоговый результат под буквой «Б» – это необходимое количество секций с округлением до целого значения в большую сторону.

В итоговое значение уже внесен необходимый эксплуатационный запас.

Где применяются вертикальные радиаторы отопления?

Использование приборов показано при недостатке свободного места под окном, напротив дверей.

В частности, устройства станут оптимальным выбором при панорамном остеклении, а также:

• в офисах, кабинетах с необходимостью обустройства дополнительных источников отопления, например, в старых домах, где центральная магистраль отопления работает на малых мощностях;
• на складах со стеллажной системой хранения – в этом случае все стены заняты полками, но между ними хватит места только для вертикальных отопительных приборов;
• в торговых точках при стеллажной системе выкладки;
• в производственных цехах, где требуется размещать агрегаты отопления не ниже, чем в 1,5 метрах от чистового пола.

Никаких ограничений для применения батарей вертикальных нет

Важно подобрать устройства с низкими требованиями к теплоносителю и стойкостью к высокому давлению в сети для магистралей центрального отопления. Для частных строений выбор зависит только от предпочтения хозяина – ограничений по типу, конструкции устройств для автономных сетей нет

Обзор изготовителей оборудования вертикального вида

Отечественные производители только осваивают выпуск батарей настенных вертикальных, предлагая устройства высотой до 90 см – размеры недостаточные для прогрева больших помещений.

На рынке широко представлены европейские фабрики, самые популярные:

1. Италия, Caledoro, Global. Стальные, биметаллические батареи трубчатого, секционного типа. Невысокая стоимость – плюс, только прямоугольная форма моделей – минус.
2. Бельгия, Jada. Производитель дизайнерских коллекций, цена которых очень высока. В ассортименте представлены все виды конструкций.
3. Польша, Enix. Уникальные дизайнерские коллекции трубчатых батарей вертикального типа с подсветкой и необычной формой ребер. Цена от 350$ (27000 руб.) – модели считаются одними из самых доступных и качественных.
4. Швейцария, Arbonia. Это батареи отопления трубчатые вертикальные высотой до 300 см, глубиной до 6 труб и шириной до 24 секций. Число каналов порядка 144 шт., одна батарея может прогреть очень большую площадь (до 150 м2).
5. Венгрия, Betatherm. Компания предлагает эстетичные по виду панельные, трубчатые и секционные коллекции с фронтальной пластиной, изготовленной из стекла, полированного металла или камня с узорными рисунками.

Классификация вертикальных батарей

Специалисты классифицируют изделия по источнику тепла, материалу изготовления, внешнему виду. Высота варьируется в 1-3 метра, особых конструкционных различий между вертикальными и горизонтальными батареями нет.

Типы по материалу изготовления

Различаются чугунные, биметаллические, алюминиевые и стальные приборы отопления.

У них имеются определенные особенности и характеристики:

1. Чугунные модели. Отличаются большой массой, повышенным коэффициентом теплоэффективности. Массивность конструкций диктует свои условия – модели выполняются в компактных размерах и не более 1,5 м высоты. Сложности в обработке металла и при монтаже готового изделия — минусы, поэтому чугун для вертикальных радиаторов используется редко. При этом материал не требователен к чистоте теплоносителя, в воде допустимы механические включения.
2. Биметаллические изделия. Это батареи, корпус которых выполнен из алюминия, а сердечник стальной. Благодаря совмещению металлов получаются прочные и крепкие модели, стойкие к износу и с повышенной теплоэффективностью. Металлический корпус можно окрашивать в разные цвета без снижения практических качеств прибора. Минус – высокая цена.
3. Стальные приборы отличаются высокой прочностью, но при этом имеют низкую теплоотдачу. Минусом является нестойкость к коррозии, но есть и плюс – секции стальных вертикальных батарей чаще всего имеют форму пластин, поэтому цена ниже, чем у трубчатых вариантов, а эстетическая привлекательность выше.
4. Алюминиевые изделия обеспечивают высокую теплопроводность, оперативность нагревания воздуха, легкий вес и разнообразие дизайна батарей. Минус в быстром остывании моделей, к тому же такой радиатор нельзя ставить в системах с высоким рабочим давлением, поэтому в квартирах алюминиевый вертикальный настенный радиатор встречается редко.

Типы по конструктивному исполнению

Рассматривая радиаторы отопления высокие и узкие, хозяин должен понимать, что чем больше будет площадь поверхности батареи, тем выше эффективность прибора.

Различаются панельные, секционные и трубчатые формы изделий:

• Трубчатые модели выглядят как секции из трубок, соединенные по верхнему и нижнему краю коллекторами. Чаще всего в продаже встречаются стальные трубчатые батареи со сварным соединением элементов.
• Секционные выглядят как собранные воедино элементы с плоской передней поверхностью. Производятся в основном из алюминия или двух металлов (биметаллические). Малая площадь соприкосновения нивелируется высокими теплоэффективными показателями материала. Секционные батареи стоят дороже, работают по принципу конвекции. Сборные модели дают возможность дополнять или убирать секции в зависимости от пожеланий хозяина.
• Панельные изделия не являются разборными, передняя часть – лист металла или стекла. Дороже стоят изделия с зеркальной панелью.

Типы по виду источника тепла

В централизованных системах отопления и в большинстве автономных в качестве теплоносителя применяется вода, поэтому настенные радиаторы отопления водяные вертикальные пользуются повышенным спросом. Но есть приборы, которые работают на электроэнергии. Конструкционно они выглядят как стандартные водяные батареи, но вместо воды внутри циркулирует масло.

Плюс электробатарей в автономности – они подключаются к розетке питания и не требуют трубопроводов. Однако применение их в качестве основного источника тепла неэффективно из-за высокой стоимости энергоносителя, но удобно ставить такие радиаторы для вспомогательного источника тепла. Электрические приборы дополняются терморегуляторами, которые контролируют температурные показатели и включают/выключают систему при достижении нужных параметров нагрева или охлаждения.

Параметры и конструкции

Биметаллические, алюминиевые и стальные радиаторы отопления: технические характеристики. По высоте вертикальные радиаторы различных типов могут достигать 180 см в высоту. А ширина обуславливается только наличием свободного пространства и необходимой мощностью батареи. Соединить вместе можно сколько угодно секций.

При одинаковых размерах самая высокая теплоотдача будет у алюминия, затем идут биметаллические радиаторы и стальные. В целом отдаваемая мощность зависит от особенностей конструкции и количества монтируемых секций.

Существующие технологии изготовления батарей позволяют придать отопительному прибору самую оригинальную форму. Но за дизайнерские изыски, конечно же, придется заплатить немало. Но в этом и заключается основное достоинство – возможность придать помещению индивидуальный стиль.

Основной недостаток стальных приборов – высокая подверженность коррозии. Производители пытаются сгладить это и покрывают батарею изнутри различными полимерами. Но зато сталь гораздо проще обрабатывать и поэтому в продаже можно встретить вертикальные радиаторы нестандартной формы.

Плюс, используемая при изготовлении устройств из стали точечная сварка плохо переносит гидроудары, которые нередки в централизованных городских системах.

Биметалл совмещает достоинства стали и алюминия. Повышенные прочностные характеристики литого стального коллектора и высокая теплоотдача алюминиевого оребрения дают на выходе превосходный отопительный прибор.

Особенности

Логично, что вертикальными называются радиаторы отопления, секции которых расположены вертикально. Однако большинство батарей имеют подобное расположение, устройства с горизонтально ориентированными секциями встречаются достаточно редко. В связи с этим правильнее в основу критерия положить форму прямоугольника, образуемого батареями.

Таким образом, вертикальными батареями называют те, что образуют, словно вытянутый по горизонтали прямоугольник. Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.

Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии. Системы могут располагаться практически от пола до потока, в рост человека. Распространяя инфракрасное тепловое излучение (сходное с солнечным теплом) на уровне роста человека, они обеспечивают повышенный комфорт в помещении.

Вертикальные батареи имеют множество вариантов исполнения, отличаются многообразием дизайнов и расцветок. Это позволяет не только вписать их в любое помещение, но и сделать оригинальной деталью интерьера. Такие батареи, установленные вместо привычных моделей, размещаемых под подоконником, можно не прятать, а располагать в любом удобном месте. Помимо практической, они выполняют декоративную функцию.

Выбирая вертикальные радиаторы, полезно знать и об их недостатках. При таком способе обогревания нарушаются принципы конвекции, а потому под потолком скапливается теплый воздух, что нерационально. А при интенсивной работе батарей этот теплый воздух становится причиной неблагоприятного микроклимата. Кроме того, во внутренних каналах вертикальных батарей возрастает вероятность образования воздушных пробок.

Наконец, монтаж подобной системы более трудоемкий. Даже небольшое отклонение по вертикали будет заметным и нарушит эстетику. Возникают сложности с подводкой труб отопительного контура. В данном случае придется отказаться от наиболее эффективной схемы диагонального подключения. В противном случае придется вмуровывать трубы в стены, что неэстетично и небезопасно в случае аварии.

Выходом становится использование нижнего подключения, которое не является столь же эффективным и рациональным, как диагональное. Кроме того, вертикальные батареи требуют надежной мощной системы крепления.

Типы в зависимости от материала изготовления

Чугун

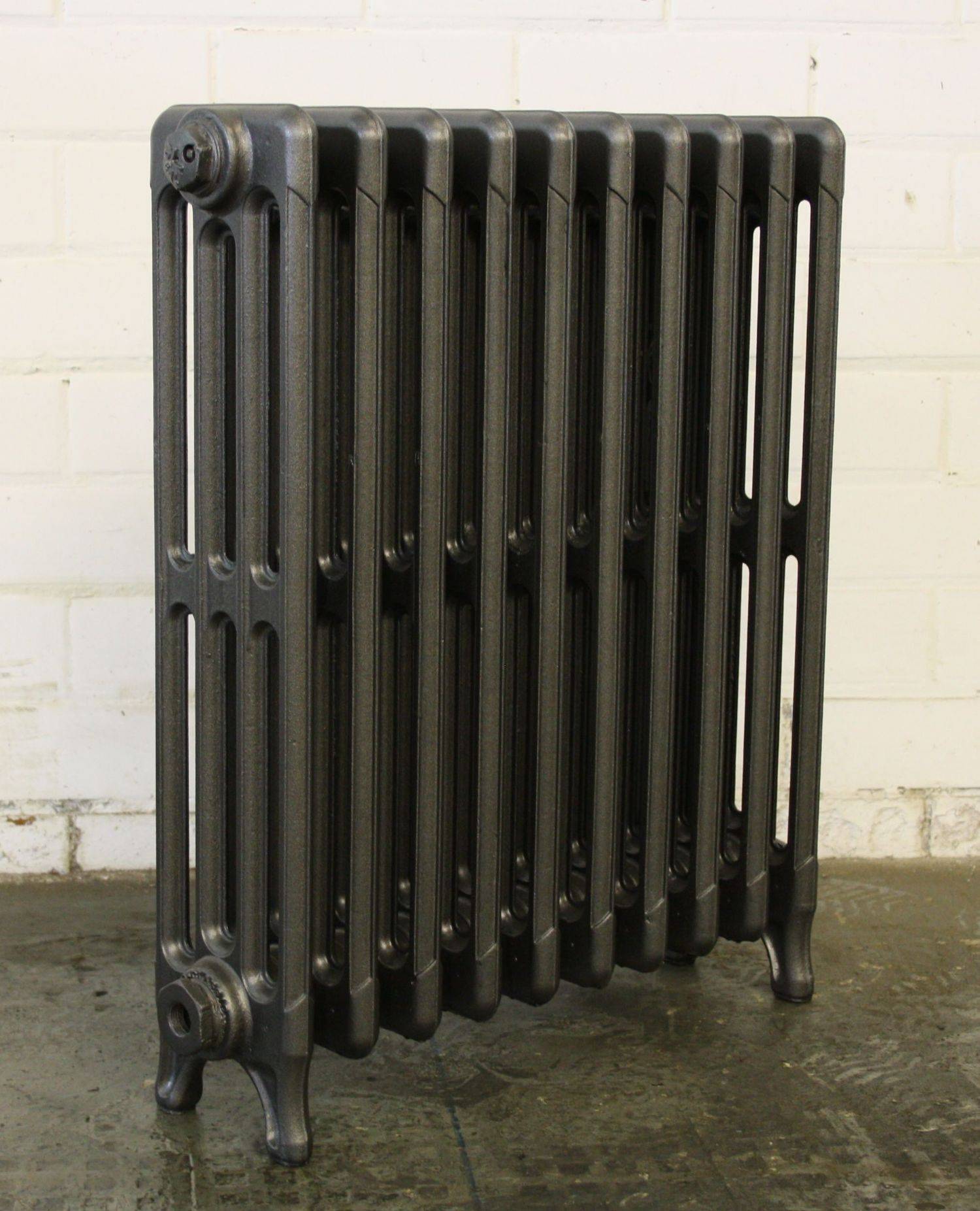

Чугунная модель Retro Style LILLE 813/95.

Надёжный металл, практически не подверженный коррозии. Для изготовления используют способ литья, что затрудняет обработку поверхности. Из-за этого страдает внешний вид изделий.

Толстые стенки обусловливают большую массу конструкции, что неудобно при транспортировке и монтаже. Кроме того, чугун неустойчив к ударным нагрузкам, его легко повредить при перемещении.

Настенные варианты размещают только на прочных наружных стенах и капитальных перегородках. Рабочее давление чугунных радиаторов составляет, как правило, 10 атм, а опрессовочное до 15 атм. Приборы можно использовать с любым типом теплоносителя, разогретого до температуры 120 оС.

Сталь

Стальная модель Purmo Delta Laserline 2180.

Простота обработки и стоимость металла позволяют изготавливать стальные радиаторы невысокой ценовой категории.

Изделия из стали выполняют в виде литых или трубчатых секций, а также панелей, между стенками которых циркулирует теплоноситель.

Преимущества изделий:

• невысокая цена;
• лёгкий вес, допускающий монтаж на некапитальные стены;
• простота монтажа;
• разнообразие внешнего вида и цветов окраски;
• присутствие на рынке продукции с антикоррозийной обработкой внутренних поверхностей.

Недостатки:

• низкие значения рабочего давления — от 6 до 10 атм;
• ускоренная коррозия внутренних поверхностей для недорогих моделей, даже несмотря на антикор. покрытия;
• сварные швы, уменьшающие прочность.

Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Стальные радиаторы выпускают в трёх конструктивных исполнениях.

Модель на фото – Piano Vertical — TRC.

Первый вид (секционный) представляет собой радиатор, в котором соединены одинаковые секции. Путём добавления элементов можно формировать батарею необходимой мощности.

Модель на фото – Zehnder Charleston 3180 Completto.

Трубчатые модели являются неразборными и по конструкции, как правило, являются набором отдельных труб, соединённых в верхней и нижней части коллекторами. Из-за отсутствия рёбер обладают меньшей производительностью по сравнению с секционным видом. В то же время имеют необычный внешний вид, что часто используется в дизайн-проектах.

Благодаря отсутствию резьбовых соединений, трубчатый тип считается наиболее устойчивым к разрушению при опрессовке и гидравлических ударах.

Внутренняя поверхность некоторых моделей покрыта антикоррозийным слоем, что увеличивает срок службы.

Модель на фото – Stelrad Vertex 10 300 1600.

Панельные радиаторы могут быть различной конструкции.

Наиболее распространены варианты, когда между двумя листами вваривают стальные трубы с циркулирующим теплоносителем. Современные модели могут оснащаться передней стенкой из стекла и зеркала, что придаёт помещению эксклюзивный внешний вид.

Алюминий

Алюминиевый OSCAR 1800/12 GLOBAL.

Положительные свойства:

• невысокая цена;
• минимальное количество необходимого для заполнения системы теплоносителя;
• небольшой вес;
• быстрый нагрев и остывание, что помогает точно и в короткий промежуток времени регулировать температуру в помещении;
• высокий коэффициент теплоотдачи, позволяющий экономить энергоресурсы в частных домах;
• привлекательный внешний вид.

Среди недостатков выделяют:

• протечки теплоносителя в стыках секций после нескольких лет эксплуатации из-за температурного расширения сплава при колебаниях температуры;
• небольшой срок службы;
• высокая активность алюминия и образование газов при химических реакциях с теплоносителем.

Биметалл

Биметаллическая модель Royal Thermo PianoForte Tower Bianco Traffico.

Так называемые биметаллические батареи — одни из лучших вертикальных радиаторов отопления для квартиры.

Конструктивно изделия состоят из внутренней трубки из нержавеющего материала (сталь или медь), которая окружена внешней оболочной из алюминия.

Это позволяет получить батарею по техническим характеристикам, подходящим для использования в любых условиях: сталь придаёт прочность, а алюминий легко отдаёт тепло и позволяет сделать батарею внешне привлекательной.

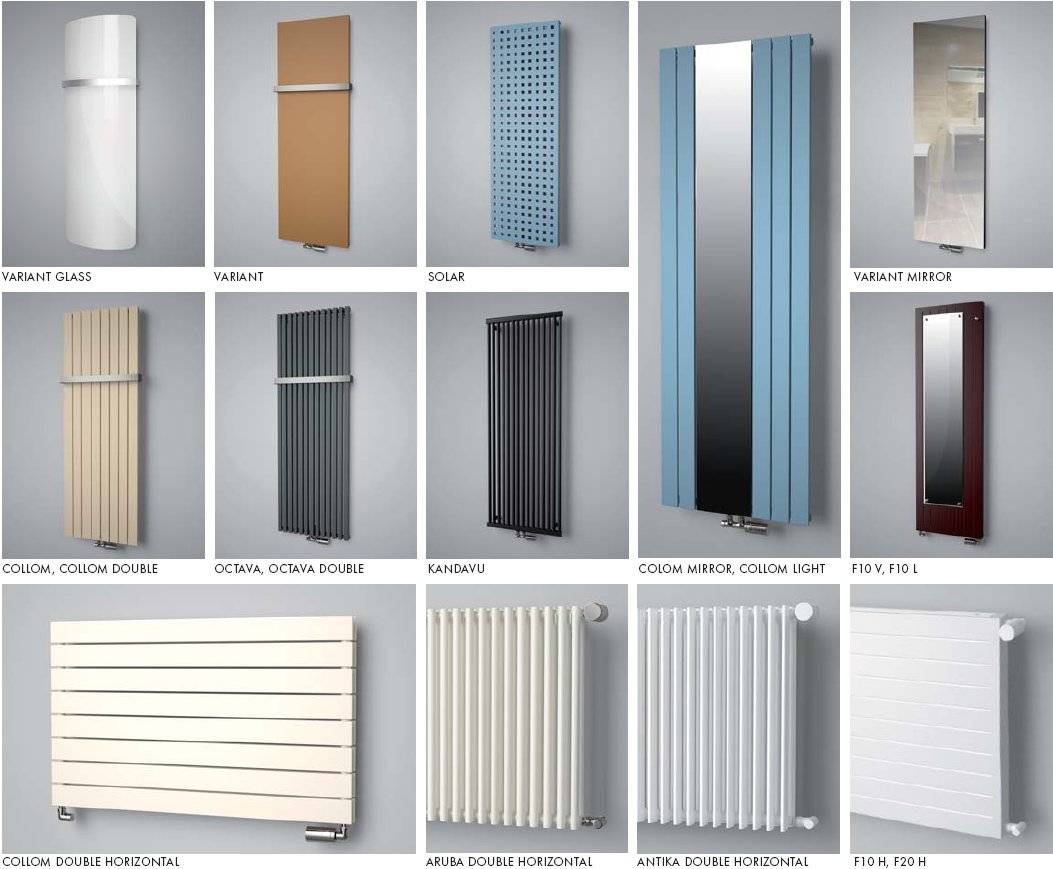

Дизайнерские вертикальные радиаторы: разнообразие форм

На отечественном рынке вертикальный радиатор отопления можно подобрать для абсолютно любого случая.

Выбор подобных отопительных батарей просто огромен, различаются они по многим факторам, в том числе и по форме:

1. Секционные;
2. Панельные;
3. Трубчатые (при этом профили могут быть самыми разнообразными, иметь как круглое, так и квадратное сечение).

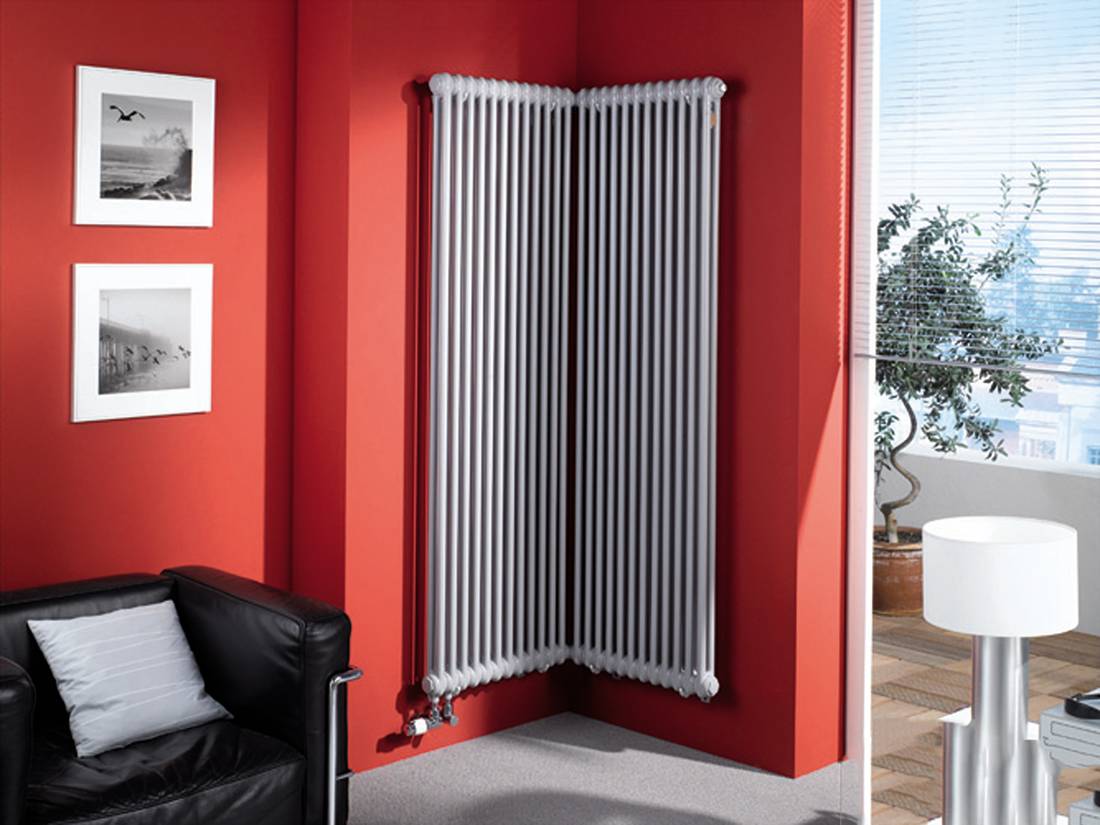

Вертикальный радиатор в интерьере

Материалы для изготовления вертикальных радиаторов

Вертикальные водяные радиаторы отопления изготавливаются из разнообразных материалов – стали, чугуна, алюминия, а потому выбрать оптимальный вариант можно как для централизованной, так и автономной системы отопления.

Чугунные отопительные радиаторы. Основное отличие – доступная цена, надежность и долговечность. Как правило, выполняются в секционной форме, так как имеют значительный вес (каждая секция весит порядка 7 кг);

Основными преимуществами стальных радиаторов вертикального типа являются: высокая теплоотдача, огромный ассортимент форм и цветов оформления, а также компактные размеры. Минус – активная коррозия при воздействии некачественного теплоносителя, вплоть до 1 мм в год;

Дизайнерский вертикальный отопительный радиатор

• Алюминиевые вертикальные батареи. Инструкция к таким батареям говорит о том, что они нагреваются чрезвычайно быстро, противостоят коррозии и имеют совсем небольшой вес. Срок эксплуатации и надежность подобных приборов просто поражают – они могут прослужить порядка 20-30 лет без утраты характеристик;
• Биметаллические вертикальные радиаторы. Благодаря сочетанию нескольких материалов (например, алюминия и меди) удается повысить эффективность системы отопления, а также придать интерьеру помещения оригинальности.

Преимущества использования вертикальных отопительных радиаторов

Любой вертикальный радиатор отопления – современный прибор, благодаря которому можно создать в помещении наиболее комфортабельную атмосферу для проживания. Такие батареи с легкостью подчеркнуть особенности интерьера, повысят его привлекательность и оригинальность.

Вертикальные батареи отопления отличаются от традиционных вариантов для систем отопления своими преимуществами:

• Небольшой вес (кроме, собственно, чугунных батарей);
• Большой ассортимент оттенков оформления и вариантов отделки. Подобрать можно любые батареи, начиная от окрашенных и заканчивая хромированными;
• Компактные размеры. За счет вертикального расположения батареи можно вместить буквально в любую свободную «щель» в помещении;

Стальная вертикальная батарея

• Широкий выбор крепежных элементов. Для каждого типа вертикальных отопительных радиаторов можно выгодно подобрать свои элементы крепежа, которые обеспечат не только качественное и надежное крепление, но также нисколько не скажутся на внешнем виде конструкций;
• Простота монтажа. Вертикальные радиаторы системы отопления можно без особых проблем установить даже своими руками – проблем с процессом не возникнет у людей даже без специальной подготовки;
• Возможность избавиться от радиаторов отопления под окнами. Вертикальные батареи за счет своей формы и размеров можно установить на любой стене в доме, а не под окнами, как наиболее традиционно принято у нас в стране;
• Быстрый, эффективный и качественный нагрев воздуха в помещении. При этом площадь тепловой передачи у вертикальных батарей намного больше, чем у традиционных горизонтальных приборов (за счет формы исполнения).

https://youtube.com/watch?v=JogsIiJS0Cg

Особенности монтажа высоких радиаторов

Подсоединение батарей любого формата имеет много общего, независимо от типа модели. Подключение к отопительному стояку производится разными способами:

• диагональное (самое эффективное);
• боковое (стандарт);
• нижнее подключение.

Среди стальных элементов наиболее безопасными считаются трубчатые системы.

Вертикальные панели обычно подсоединяются снизу, но, если возможно, лучше переварить трубы, чтобы сделать диагональную подачу теплоносителя. Она обеспечит наиболее эффективное заполнение батареи теплой водой перед выходом в обратку.

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены.

При нижнем подключении все рекомендации остаются такими же, как у горизонтальных чугунных «гармошек». Но у вертикальных моделей есть одна особенность – давления воды в системе должно хватать для полноценного заполнения отопительного оборудования.

Преимущества и недостатки вертикальных радиаторов отопления

Являясь достаточно новым видом отопления, батареи вертикальные требуют достаточно свободного пространства на стене и как можно более незаметного присоединения к центральному трубопроводу.

К преимуществам изделий относят:

1. Высокий показатель теплоотдачи. Свойство объясняется максимально большой площадью соприкосновения с воздухом. Теплоноситель при этом может быть прогрет до невысоких показателей, теплоотдача все равно останется достаточной для прогрева помещения. А если не прогревать воду до предельных температур, можно сэкономить на топливе – выгода для хозяев автономных систем отопления.
2. Расширенный ассортимент форм, размеров.
3. Повышенная скорость прогрева за счет контакта с воздушными массами по всей высоте помещения. Лучшие результаты показывают алюминиевые радиаторы, которые быстро нагреваются и отдают все тепло.
4. Простота монтажа. Но тут нужно смотреть комплект изделий – в некоторых производители экономят и не докладывают крепежей, такие радиаторы потребуют дополнительных расходов при установке.
5. Экономия места под окном.

Минусы тоже есть:

• неравномерность прогрева из-за подъема теплого воздуха, он скапливается под потолком, а полы остаются холодными;
• цена остается крайне высокой, за одну секцию длиной в 2 м придется выложить до 150$ (10 000 руб.), дизайнерские коллекции стоят еще дороже;
• массивность некоторых видов изделий требует укрепления конструкций из ГКЛ.

Основной минус – сложности в подключении. Как правило, выбирается нижний или седельный вариант присоединения, а они снижают теплоотдачу на 15%.

Два основных недостатка

• Высокая цена.
• Пониженная эффективность.

Как правило, подобные приборы являются дизайнерскими разработками, и приходится переплачивать за оригинальность и стильность. А эффективность снижается за счет нижней подводки труб, которая отнимает порядка 10-20% теплоотдачи.

Ведь нагретые массы движутся вверх. И подпотолочная часть радиатора будет пытаться греть и так горячий воздух. Нередко под потолком над таким прибором образуется горячая воздушная подушка, для выдавливания которой понадобится устанавливать вентилятор.

Особенности и нюансы монтажа

Никаких принципиальных отличий в сравнении с установкой обычной батареи и нет. Вертикальный радиатор – это самый обычный прибор отопления. И подключение его абсолютно такое же, как у типовой батареи. Трубы могут использоваться и металлические и все разновидности пластиковых. Тем более что устройство будет держаться не на них, а на специальных креплениях.

Главный нюанс в нижней подводке. Желательно проштрабить стены и убрать туда трубы. И необходимо позаботиться о доступности вентилей. Может понадобиться быстро отключить батарею от труб отопления. Да и установленный вверху кран Маевского должен быть в досягаемости. При нижнем подсоединении воздух в верхней части будет образовываться обязательно и постоянно.

В этом и заключается их основной плюс. Но за красоту приходится платить больше, нежели за батарею такой же мощности в типовом исполнении. И немного терять в теплоотдаче.
