Установка сифона на ванну

Как установить систему своими руками

Принцип установки как простого сифона, так и системы полуавтомат, практически одинаков.

Монтируют систему после того, как ванна будет установлена на постоянное место и выровнена, расстояние от пола до сливного отверстия должно быть не менее 15 см

Технология монтажа включает ряд основных этапов:

Удаление старого сифона и тщательная очистка мест соединений и внутренней части патрубка.
Монтаж нижнего перелива. На конец трубы нижнего перелива надевают прокладку и приставляют его к сливному отверстию. Параллельно с этим к отверстию сверху прикладывают еще одну накладку. В нее вставляют винт, аккуратно наживляя его. Прокладку конусной формы надевают тонким краем к концу трубы, а толстым – к гайке. Установив прокладку наоборот, вы получите непрочную герметизацию, обеспечив себя протечками. Убедившись в правильности соединения, одной рукой придерживают трубу нижнего перелива, а другой – отверткой затягивают винт.
Установка верхнего перелива. Таким же способом присоединяют верхний перелив. Чтобы облегчить процесс монтажа к сливной горловине, мастера рекомендуют направлять патрубок не вертикально вниз, а сдвигать его чуть в сторону ближе к себе.
Соединение слива с переливом. Для этой цели удобно использовать гофрированный шланг, который легко гнется, принимая желаемое положение. При использовании гайки для герметизации соединений, не забывайте устанавливать на них прокладки, размещая тонкими концами к горловинам.
Монтаж водного затвора. Перед присоединением к горловине водного затвора, необходимо осмотреть места под установку прокладок, «зачистив» напильником все дефекты литья и заусеницы. Водный затвор всех без исключения моделей сифонов подключается к горловине посредством накидной гайки, дополненной конусной или плоской прокладкой.
Соединение сифона с канализационной системой. В зависимости от вида модели подключение выполняют напрямую в раструб, либо же через уплотнительный манжет. Все выполняемые соединения надежно уплотняют. Поскольку резиновые прокладки имеют недолгий срок службы, для большей надежности системы все соединения стоит дополнительно обработать силиконовым герметиком.

Если размер отвода сифона не совпадает с диаметром трубы канализации, задействуйте переходники: для металлических конструкций фитинги размером 73 на 40, а для пластиковых – 40 на 50

Выполнив соединение элементов, остается только проверить качество сборки. Для этого слив прикрывают пробкой, открывают холодную воду и наполняют ванну.

При закрытой пробке осматривают слив и места соединений: если течь не появилась, значит, ванной можно смело пользоваться. Выявить протечки проще всего, застелив пол бумагой, на которой быстро проявятся капли стекающей воды.

При обнаружении течи, попробуйте подтянуть гайки. Состыковывая элементы, руководствуйтесь правилом: если что-то натягивается и резьба «не идет», значит, будет течь.

Одна из самых распространенных причин – перекос, возникающий из-за неправильно подогнанной жесткой подводки, или нормальной установке мешает монтажная пена, задействованная для утепления ванны.

При соблюдении технологии, сложностей с монтажом сантехнической обвязки возникнуть не должно.

При работе с пластиковыми элементами следует быть предельно осторожным, поскольку при чрезмерном надавливании во время затягивания винтов корпус может просто лопнуть

В процессе эксплуатации полуавтоматические и автоматические системы перелива требуют ухода. Внешние металлические детали для поддержания первоначального блеска необходимо периодически обрабатывать неабразивными чистящими составами или средствами для мойки стекол.

Внутренние элементы конструкции следует время от времени осматривать на предмет протечек. При обнаружении разгерметизации необходимо подтянуть соединение или поменять уплотнительные прокладки.

Видео: рекомендации по монтажу обвязки для ванны

Виды сифонов и подготовка к сборке

Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:

Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;
Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;
Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.

По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

Автоматический сифон

У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

Ручной сифон

Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

Латунный сифон

Шаг 1. Монтаж сифона начинается с установки сливной горловины (или нижнего перелива):

горловина состоит из двух элементов: нижняя накладка, ее силиконят и прикладывают снизу к сливному отверстию ванны, и верхняя накладка в виде хромированной чашки с винтом, её тоже силиконят накладывают на сливное отверстие внутри ванны
держа одновременно верхнюю и нижнюю части сливной горловины, необходимо закрутить винт верхней накладки в нижнюю часть конструкции
усилия и давление на винт не должны быть слишком преувеличены, чтобы не сломать пластиковые детали конструкции.

Шаг 2. Переливная горловина (верхний перелив) устанавливается по аналогии: две части – внутренняя и внешняя – разделяются, а затем соединяются на боковой части ванны с помощью винта.

Шаг 3. Когда слив и перелив закреплены на ванне, их необходимо соединить шлангом. Если шланг кажется слишком длинным, то это не значит, что есть необходимость его обрезать – достаточно аккуратно изогнуть.

установка сифона с системой слив перелив

Шаг 4. Сливную горловину соединить снизу с водным затвором – сифоном, плотно соединяя детали.

Шаг 5. К водному затвору присоединить жесткий патрубок или гофрированный элемент, который послужит связочным элементом с трубой канализации. В некоторых случаях может понадобиться манжета нужных диаметров: для соединения труб сифона и канализации.

Шаг 6. Проверка качества монтажа – обязательный элемент. Желательно наполнить ванну на треть или наполовину, чтобы давление на детали сифона было достаточным. В первую очередь проверяется герметизация горловины нижнего перелива – при закрытой пробке. Если обнаружена течь, то иногда достаточно просто натянуть гайку нижнего слива, реже – осуществить демонтаж почти всей конструкции.

Затем – система нижнего слива: по все длине нижнего слива не должно выступить ни одной капли. Если опять-таки обнаружена течь, то придется пересматривать весь механизм: чаще всего проблема связана с недостаточным натяжением элементов сифона.

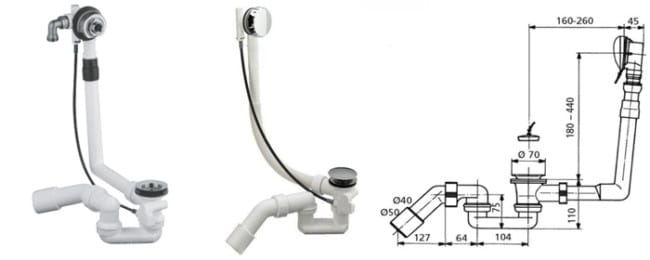

Трубы слив и трубы перелив для ванны полуавтомат и обычного сифона с пробкой при сборке и монтаже ничем не отличаются. Однако есть модели полуавтоматов, которые представляют следующую особенность: крышка пробка сливной горловины управляется рычагом, который связан с тросиком на переливной горловине, поэтому на чашечке сливной горловины нет винта, а под пробкой верхней части горловины расположен хромированный стакан, вкручивающийся в нижнюю часть сливной горловины – это и является герметичным крепежом сливной горловины.

установка сифона с системой слив перелив

Важные нюансы:

существенно, что пластиковые детали закрепляются только руками без излишних усилий
идеально, когда элементы нижнего и верхнего перелива абсолютно параллельны друг другу

Здесь можно надеяться только на ощущения и осязание руками: если при предварительном «наживлении» этих деталей они устанавливаются с искривлениями, то герметизации добиться не получится, лучше раскрутить механизм и попробовать соединить его заново
желательно все резиновые прокладки умеренно смазать силиконом и установить максимально ровно
важно устанавливать полную герметичность при присоединении деталей сифона и поверхности ванны: любые неровности ванны необходимо зачистить, добиваясь гладкости поверхности
необходимо сверять последовательность соединения мелких и дополнительных деталей для каждого конкретного сифона по инструкции: гайки, болты, дополнительные раструбы и манжеты
неправильно установленная деталь или прокладка нарушает герметичность и может привести к необходимости заменить целый блок конструкции. Стоимость и качество ремонта во многом зависит от таких умений, как самостоятельно собрать сифон для ванны или установить смеситель

Профессионалы обладают опытом и инструментами, однако преимущество каждого хозяина – в качественном и внимательном отношении к деталям и мелочам, что немаловажно при монтаже сантехники

Стоимость и качество ремонта во многом зависит от таких умений, как самостоятельно собрать сифон для ванны или установить смеситель

Подготовка к подключению выбор материалов и монтаж ванны

До того, как подключить ванну к трубам подачи воды и канализации, нужно подготовить материалы и выбрать место для фиксации чаши. Главная проблема – определить корректную высоту монтажа, чтобы правильно подсоединить сифон, угадать с расположением смесителя, если выбрана модель с креплением на стену над бортиком ванны.

Схема монтажа и подключения сантехники в ванной

Одновременно с подключением к канализации выполняют монтаж смесителей

Установка ванны: важные моменты

Основные условия, которые стоит выполнить при монтаже для правильного подключения ванны:

Корректно определить высоту от дна до пола.
Выровнять и зафиксировать чашу при помощи уровня.
Грамотно установить декоративный экран.

Выбор места и регулировка высоты монтажа

Определение расстояния от пола до самой низкой точки дна необходимо проводить с учетом высоты выхода канализационной трубы. Второй критерий – тип и глубина емкости сифона, расстояние от отводящей трубы до пола. Чем выше установлена ванна, тем меньше проблем возникнет при установке.

Высота установки – самое важное условие успешного подключения

Расстояние по высоте между трубой и канализационным сливом должно составлять как минимум 4 – 6 см. Наклон трубы от выхода из сифона до врезки в стояк обеспечит быстрый слив воды, а достаточная глубина сифона – отсутствие неприятного запаха из слива. В стандартных условиях достаточно оставить от нижней точки чаши до канализационного отвода от 15 – 25 см по высоте.

Выравнивание ванны лазерным уровнем

После установки нужно выровнять ванну, определяя уровнем отклонения по горизонтальному верхнему краю. Опущенный ниже уровня угол обязательно поднимают.

Виды сифонов: какой лучше выбрать

Выбор модели и материала изготовления зависит от исходных данных: при установке на новую ванну можно выбрать практически любой сифон, если есть возможность отрегулировать высоту монтажа чаши. При замене старого сифона придется ориентироваться на тип и высоту чаши, подбирать изделие по замерам.

Даже недорогие модели комплектуют гофрой для подключения

Основные материалы изготовления бюджетных сифонов – полипропилен и ПВХ. Полностьюидентичные по внешнему виду, материалы кардинально отличаются эксплуатационными характеристиками.

Размеры деталей и диаметр труб

Полипропиленовый комплект стоит дороже, но служить будет на пару лет дольше, чем сифон из ПВХ. Структура материала – гладкая, без шероховатостей и пор: на гладких стенках не откладывается налет, сужающий внутренний просвет труб. Пропиленовые соединительные резьбовые детали прочнее, чем ПВХ резьба: меньше риска сломать хрупкие детали при завинчивании.

Классификация по функциональности:

Классические сифоны. Комплектуются пластиковой или гибкой трубкой, соединяющей выход из перелива со сливом. Простая конструкция имеет преимущество – долговечность и отсутствие механизмов, которые часто выходят из строя. Недостаток – необходимость закрывать слив крышкой перед набором воды.
Полуавтоматические изделия. Кроме трубки от перелива к нижней части сифона, сифоны оборудованы механизмом с тросом. Рычаг расположен на внутренней части перелива. При повороте ручки закрывается слив – нет необходимости пользоваться крышкой на цепочке и нагибаться, чтобы установить пробку.

Автоматические модели – удобно, но дорого и ненадежно

Click-clackили автоматические. Чтобы набрать или слить воду, достаточно нажать на кнопку или повернуть рычаг – нижний слив автоматически закроется.

Что понадобится для сборки: трубы и переходники

Кроме сифона, для подключенияванны к канализации понадобятся:

Труба канализационная и, если необходимо, поворот. Лучше купить пластиковые жесткие трубы. Если для установки жесткой разводки нет места, придется монтировать гофрированную гибкую трубу. Диаметр труб для локальной канализации стандартен – 40 мм.

Гибкий переходник для пластика

Если диаметр канализационной трубыотличается от диаметра сливной трубы ванны, нужно подготовить переходники. Для пластиковых трубных соединений – резиновую гофрированную муфту 50 мм х 40 мм. В квартире со старым чугунным стояком потребуется установка переходника 73 мм (стандартный диаметр чугунных труб) х 40 мм.

Лента ФУМ, силикон для смазки резиновых уплотнителей (прокладок), герметик влагостойкий для обработки соединений и края ванны, ремонтный комплект прокладок.
Нож для резки пластика, если нужно отрезать гофрированный шланг или трубу.

Как установить сифон для раковины на кухне

Приступаем к сборке конструкции. Подробная инструкция, как правило, есть на упаковке прибора. Желательно выполнить ее максимально точно. В целом процедура установки своими руками выглядит следующим образом:
В паз отстойника вставляем прокладку и закручиваем ее снизу сифона.
Поочередно надеваем на отводной патрубок следующие детали: стяжную пластиковую гайку и конусную прокладку. Последнюю нужно расположить в нескольких сантиметрах от края патрубка.
Подготовленный таким образом патрубок вставляем в тело колбы

Осторожно затягиваем гайку. Инструмент при этом использовать не рекомендуется, иначе можно испортить систему.
Стяжную гайку с прокладкой надеваем на выводную трубу и прикручиваем ее к сифону

Конусную прокладку надеваем на обратный конец трубы и вставляем ее в канализационный вывод.
В сливное отверстие мойки укладываем прокладку, поверх нее – металлическую сетку. Вставляем длинный металлический винт, после чего аккуратно прикручиваем патрубок. Следим, чтобы не возникло перекосов.
Проверяем, чтобы патрубок не касался дна отстойника, иначе вода не сможет проходить через него.
Проводим пробный пуск воды. Постепенно открываем кран на максимум и внимательно осматриваем систему на предмет протечек. Если они появились, обрабатываем щели герметиком и вновь тестируем конструкцию.

Дополнительные особенности

Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.

В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.

После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию. Последний этап установки любого сифона – проверка.

Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.

Монтаж сифона для раковины с переливом

Обычно к комплекту обвязки для раковины прилагается инструкция по ее установке. Подробная схема позволит без ошибок и особых проблем самостоятельно установить гидрозатвор.

Порядок монтажа:

сначала необходимо проверить посадку решетки на сливном отверстии. Подходящая сеточка должна быть слегка утоплена. При высокой посадке этого элемента вода из раковины не будет уходить полностью;
для установки решетки используется специальная прокладка. С обратной стороны раковины подводится выпускной патрубок с надетой на него толстой манжетой и затягивается стыковочный винт;
далее на патрубок надевается гайка и конусная прокладка. Ее правильное расположение подразумевает небольшой зазор 3-5 мм между ней и краем выпускного элемента;
после этого патрубок вставляется непосредственно в сам сифон и производится стяжка всех элементов гайками;
если имеется дополнительный отвод для стиральной машины, который пока не будет использоваться, его стоит закрыть специальной заглушкой;
после этого к нижнему отводу сифона прикрепляется гофрированная труба, которая впоследствии соединяется с канализационной линией;
на дополнительный отвод для перелива устанавливается трубка и подсоединяется к маленькому верхнему отверстию в раковине.

После окончания установки необходимо проверить работоспособность всей конструкции. Для этого нужно включить воду на максимальную мощность и проверить все соединительные стыки. Если капли воды нигде не проступили, значит, монтаж произведен качественно.

Иногда при сборке может потребоваться смазка герметиком некоторых элементов, но в случае появления водяного затора разобрать такую конструкцию быстро не получится.

Сборка обычного сифона

Продаются сифоны в разобранном виде. Дорогие модели, поставляющиеся в фирменных коробках, обязательно снабжаются подробной инструкцией по сборке. Более дешевые аналоги могут ее не иметь, или же качество руководства пользователя может быть крайне низким. В этом случае установка сифона на ванну выполняется в следующем порядке:

К накладке переливного отверстия прикрепляется цепочка, присоединенная к пробке.
Следует убедиться, что на посадочных местах для горловин не осталось мусора или фрагментов старой прокладки.
В отводной патрубок вкладывается резиновая прокладка, после чего этот элемент подводится снизу к сливному отверстию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Фитинги ПВХ – неотъемлемая часть современной канализации

К главному сливному отверстию прикрепляется съемное колено. С его помощью обеспечивается такая функция сифонного соединения, как создание гидрозатвора. Именно благодаря нему в квартиру не попадают неприятные запахи из канализации. Одновременно в этом колене, как в отстойнике, накапливается мусор, поэтому придется периодически производить его очистку.
В другой конец колена вставляется переходник, соединяющий устройство с канализацией. Соединяются все эти части пластиковыми гайками, под которые подкладываются конусные прокладки.

Как собрать ручной сифон

В продажу конструкция поступает в демонтированном виде. В набор входят: уплотнители, различной ширины трубки, отстойник.

Для начала нужно взять отстойник и на его нижнюю часть надеть самую большую плоскую прокладку. При установке уплотнителей нельзя допускать перекосов (искривлений). Затем (при помощи шланга из гофры) необходимо состыковать отстойник с выпуском. При сборке пластиковых конструкции дополнительный уплотнитель в виде ФУМ-ленты не требуется, тогда как для металлических сливов он необходим.

Далее следует найти на боковой части отстойника два отверстия различного диаметра. Данные выходы предусмотрены для бокового слива и соединения с коллектором. Пропорционально их размерам нужно подобрать конусную широкую прокладку и накидные гайки.

После этого берется штуцер, который будет подключаться к центральному сливу. На него устанавливается накидная гайка. Выбирается уплотнитель (острый его конец устанавливается к патрубку, а тупой в дальнейшем подсоединяется к отстойнику). Располагать прокладки необходимо максимально плотно, не допуская при этом их разрыва.

По завершении описанных действий в сифон вставляется патрубок, который позднее (при помощи гофры) пристраивается к канализационной сети.

После сборки слива можно приступать к его монтажу. В наборе не должно оставаться лишних частей. Все составляющие необходимо использовать по назначению. Для увеличения герметичности соединений нельзя применять несколько прокладок. Для каждого стыка используется только 1 уплотнитель.

Для предотвращения протечки желательно регулярно проверять соединения, при необходимости проводить замену.

Инструкция по сборке и монтажу сифона

Перед началом установки устройства следует предупредить других жильцов о временной неработоспособности умывальника. Для подстраховки рекомендуется перекрыть воду на вводе в квартиру.

Проверка комплектации

Необходимо убедиться в наличии всех составляющих, требующихся для качественного монтажа. Они перечислены в паспорте к изделию. Здесь же имеется инструкция по установке.

В большинстве случаев кроме самого сифона в комплект входят:

Решетка. Препятствует падению в сифон крупных предметов.
Стяжной винт с шайбой.
Комплект резиновых прокладок и манжет.
Стяжная и соединительная гайки.

Все металлические детали должны быть выполнены из нержавейки.

Демонтаж старого сифона

Старый прибор снимают в следующем порядке:

Ставят под него ведро.
Отвинчивают гайку на канализационном патрубке. Для этого может понадобиться ключ.
Руками отвинчивают стяжную гайку, связывающую решетку и сифон. У дешевых моделей эту функцию выполняет винт в центре решетки. Если он прикипел, соединение разрабатывают с помощью керосина или жидкости WD-40.
Отсоединяют устройство от умывальника и канализации. Если при монтаже использовался силиконовый герметик, его разрезают ножом.
Удаляют старые прокладки и шайбы. Уплотнители не рекомендуют применять повторно, даже если на них отсутствуют видимые повреждения. Изделие с большой вероятностью вскоре даст течь.

После демонтажа сифона горловину сантехники очищают от накипи и отложений. Входное отверстие канализации освобождают от грязи и затыкают влажной ветошью.

Разборка старого сифона.

Сборка нового сифона (схема)

Бутылочный сифон собирают в следующем порядке:

К стакану привинчивают верхнюю часть, предварительно уложив на место соединения плоскую резиновую прокладку. Ее легко узнать — она самая крупная в комплекте. Собранное изделие имеет вид цилиндрической колбы с резьбовыми отверстиями вверху и сбоку.

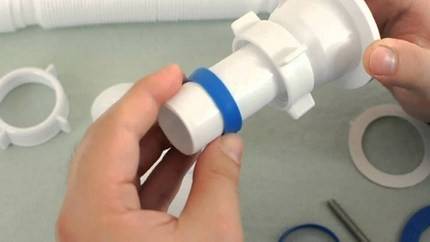

Берут заливную трубку с воронкой и последовательно надевают на нее гайку и коническую прокладку. Уплотнитель ориентируют так, чтобы раструбом (тупым концом) он был направлен вверх. Необходимо следить, чтобы из воронки не выпала металлическая гайка. Она должна находиться в предназначенном для нее посадочном месте. В некоторых моделях трубка и воронка выполнены в виде 2 отдельных деталей. Их соединяют и стягивают гайкой с уплотнителем.
Трубку вставляют в верхнее отверстие колбы, пока прокладка не упрется в его края. Далее прикручивают патрубок гайкой. Затяжку производят руками и без чрезмерного усилия, чтобы не повредить прокладку и пластмассовые детали.
Аналогично фиксируют сливную трубку в боковом отверстии. Уплотнитель на ней ориентируют раструбом к гайке.
При наличии перелива его по той же схеме крепят к входной трубке (с помощью гайки и уплотнителя).

Схема сборки.

Особенности для полуавтоматической конструкции

Изделие полуавтоматического типа оснащено блоком управления, приводящим в движение пробку. Он соединен тросиком с горловиной сифона, крепящейся к раковине. На этапе сборки никакие дополнительные действия не требуются.

Установка под раковину

Установка сифона под раковину в ванной производится в следующем порядке:

На решетку (фильтр) изделия надевают резиновое кольцо.
Собранный сифон помещают под сливное отверстие сантехники и устанавливают в воронку входной трубки плоский рифленый уплотнитель полосками вверх.
Удерживая изделие вертикально, прижимают его воронкой к отверстию сантехники снизу.
Сверху на раковину укладывают решетку, так чтобы она оказалась по центру отверстия. Перед этим резиновое кольцо можно обмазать силиконовым герметиком.
Скрепляют решетку и приемную воронку с помощью механизма, предусмотренного в конструкции. В большинстве случаев для этого есть стягивающая гайка. Некоторые модели имеют отверстие в решетке, куда необходимо вставить винт. Он входит в соединение с гайкой в воронке, после чего крепеж затягивают.
Решетку перелива устанавливают в том же порядке. После этого соединяют узел со специальным патрубком на сифоне.
Если устанавливается модель полуавтоматического типа, к решетке перелива крепят блок управления, а в сливной фильтр вставляют пробку.
Выходную трубку сифона связывают гофрой с отводом канализации. Соединения уплотняют прокладками и силиконом.

Подсоединение сифона.

Проверка гидроизоляции

Для проверки необходимо открыть на некоторое время водопроводный кран. Герметичность соединений контролируют визуально и путем ощупывания. В случае обнаружения протечки подтягивают гайки либо обмазывают прокладку силиконом.

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали; Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне

Для этого в него вкручивается перелив Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива; Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации https://www.youtube.com/watch?v=q2eJV64W-fI

Полезные рекомендации по подготовительным этапам и монтажу

Перед установкой оборудования необходимо обратить внимание на уровень сантехнического резервуара, а также диаметр, размеры и расположение сточной детали сифона

При сборке важно правильно устанавливать прокладки: широкая сторона элемента должна быть направлена к гайке, а узкая — к горловине. Для того чтобы они не сдвигались, их покрывают специальным герметиком

Для того чтобы они не сдвигались, их покрывают специальным герметиком

Резиновый уплотнитель на центральном сливе меняют раз в 6 месяцев, а соединительные элементы — каждую декаду. Для предотвращения появления накипи необходимо регулярно промывать сифон горячей водой с добавлением лимонной кислоты.

Разновидности и устройство

Существует несколько видов сифонов. У каждого есть свои преимущества и недостатки.

Трубная конструкция

Изделие выполнено в виде гладкостенной трубы с U-образным коленом.

Недостаток: при возникновении отрицательного давления в канализации происходит т.н. срыв сифона — водяную пробку засасывает в трубу. Разрежение наблюдается при залповом сливе (ванна, унитазный бачок), если фановая труба частично закупорена либо заменена на клапан.

Масса воды играет роль поршня. Данный эффект наиболее ярко проявляется в пластмассовых трубах, имеющих гладкие стенки.

Трубный тип конструкции.

Бутылочный

Данный прибор состоит из 2 компонентов:

Стакана со сливным отверстием.
Опущенной в него трубки, подсоединенной к умывальнику. Ее обрез расположен ниже сливного отверстия.

В данном случае стакан играет роль U-образного колена: в нем остается вода. При этом трубка погружена в нее, поэтому запах в помещение не проникает.

Такое исполнение дает 2 преимущества:

Срыв сифона невозможен. При разрежении воздух из помещения втягивается в канализацию сквозь имеющуюся в стакане водяную «пробку». Аналогично воздух двигается в процессе курения кальяна.
Поток не увлекает тяжелый мусор и упавшие мелкие предметы, они остаются на дне стакана. Их легко достать, отвинтив нижнюю часть прибора.

Недостаток бутылочного сифона — большие размеры.

Бутылочный сифон.

Гофрированный сифон

Представляет собой гофрированную трубку с присоединительными элементами. Преимущество в том, что пользователь может изготовить U-образное колено любого удобного для себя размера, зафиксировав его пластиковым хомутом или специальной рамкой.

Недостатки:

скопление грязи в «гармошке»;
чувствительность к высокой температуре и агрессивным чистящим средствам.

Для кухонной мойки лучше выбрать другой вариант.

Гофра в сифоне.

Плоский (современная разновидность)

Вариант с уменьшенной высотой. Представляет собой плоскую овальную коробку с направленными в одну сторону входным и сливным патрубками. В профиль изделие напоминает перевернутую литеру «П».

Плоский сифон применяют в случае, если пространство под сантехникой ограничено. Но из-за узости прохода в «коробке» он легко засоряется, поэтому ставить такие изделия в кухне не рекомендуют.

Плоский тип сифона.

Сухой сифон

Недостатком гидрозатворов является пересыхание при длительном простое сантехники. Такое наблюдается, например, в личных банях, посещаемых раз в неделю.

В процессе использования сантехники запирающий элемент всплывает, открывая сливное отверстие. Как только пользователь перекроет воду, заслонка под собственным весом опустится на седло и отсечет канализацию от помещения.

Недостаток конструкции — большие размеры.

Сухой тип сифона.

Установка сифона на ванну

Как установить систему своими руками

Виды сифонов и подготовка к сборке
