Как правильно подключить водонагреватель накопительный — пошаговая инструкция

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

• Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».

• Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это – схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты–«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.

Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
Крепление прибора. Сделать это нужно максимально крепко

Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
Следует добиться абсолютной герметичности системы нагревания воды.
Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

Принцип отбора воды из бака

Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:

• плановая очистка бака и ТЭНа от накипи;
• возникновение неисправности;
• переезд или замена аппарата новым;
• опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.

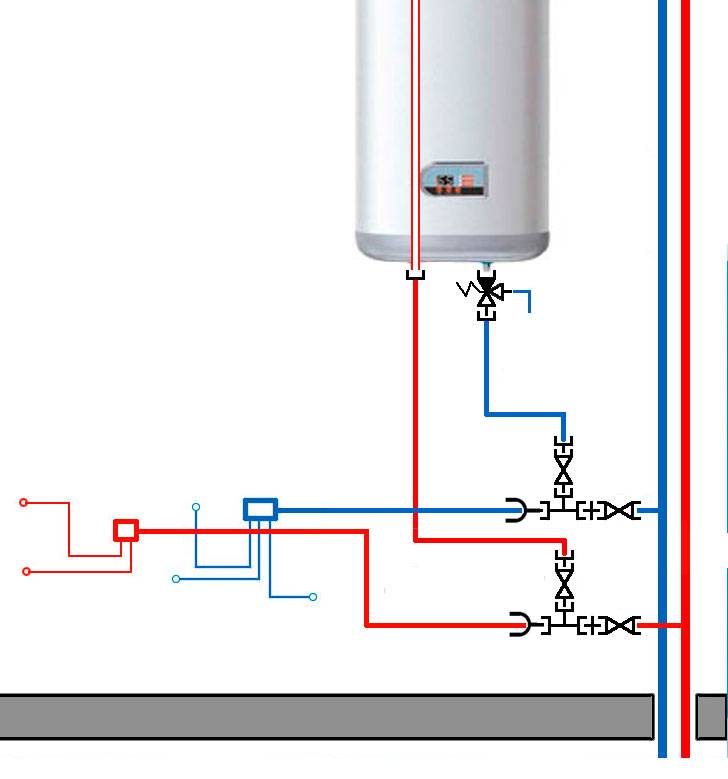

Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.

Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.

В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

• в условиях профилактического отключения горячей воды;
• в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток — довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

• значительный объём;
• низкая стоимость;
• меньшие энергозатраты;
• отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам. Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

• экономится время;
• снижаются затраты;
• приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Watch this video on YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Watch this video on YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Watch this video on YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

• выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
• подбор автоматического выключателя для сети питания водонагревателя;
• подбор розетки, если она используется.
• заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

• для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
• для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
• для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Watch this video on YouTube

Плюсы и минусы накопительного прибора

Накопительный водонагреватель отличается высокой эффективностью в быту. Вода в системе накопительного типа нагревается до нужной температуры и в баке удерживается этот температурный режим. На основании этой особенности в работе прибора можно говорить о его преимуществах над проточным электрическим водонагревателем:

• Всегда есть в запасе горячая вода.
• Прибор обеспечивает горячей водой одновременно несколько потребителей.
• Не нужно проводить дополнительную электропроводку к прибору. Потребление бойлера от 0,8 до 2,5 кВт.
• Работа прибора не зависит от мощности подачи воды в трубопроводе.
• Вода нагревается до горячего состояния.
• Не теряется температура воды длительное время за счет высокой теплоизоляции бака.

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

• меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
• нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
• пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

• монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
• если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
• поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
• перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Проверка корректности работы и подключения водонагревателя в квартире

Когда подсоединение агрегата к водопроводу и электричеству было окончено, нужно проверить насколько корректно установка работает. Для этого потребуется заполнить установку жидкостью, и в процессе его заполнения проверить, насколько герметично сделаны соединения.

Как это сделать:

• Открыть кран подачи горячей жидкости, для того чтобы вывести воздух из емкости бойлера;
• Открыть на подводке запорный кран;
• Когда подача жидкости начнется, необходимо внимательно просмотреть все сделанные стыки на наличие утечек, если таковые будут найдены, их нужно устранить до того, как бак наполнится водой.
• Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Вам остается лишь включить его в сеть и наслаждаться приемом ванны.

То есть, провести монтаж бойлера, не так сложно, как может показаться на первый взгляд. Самое главное это соблюдать все инструкции и учесть правила ТБ в процессе подсоединения техники к коммуникациям, чтобы дальнейшая эксплуатация не привела к неприятным «сюрпризам».

Стоимость

Многих интересует цена установки водонагревателя. При привлечении к монтажу оборудования профессионалов нужно помнить, что стоимость подобной услуги варьирует в зависимости от объёма выполняемых работ.

Базовая установка водогрейного прибора представлена монтажом бака, обеспечением полной герметизации, подсоединением к электрической сети и водопроводной системе, а также подсоединением клапанного устройства и инструктажем по технике безопасности при эксплуатации бойлера.

Водонагреватель после монтажа

Средняя стоимость монтажа накопительного водонагревателя:

• при наличии готовых коммуникаций — 1550-2250 руб.;
• с установкой точек на подачу холодной и отвод горячей воды — 2550-3850 руб.;
• с установкой или обновлением системы электроснабжения — 2550-3850 руб.;
• с работами по электрике и сантехнике — 3550-5450 руб.

Средняя стоимость монтажа проточного оборудования:

• при наличии готовых коммуникаций — 1650-2450 руб.;
• с выводом горячего водоснабжения в душевую насадку — 2550-3750 руб.;
• с выводом горячего водоснабжения на полную систему — 2850-4250 руб.;
• с установкой или обновлением системы электроснабжения — 2850-4250 руб.;
• с работами по электрике и сантехнике — 3750-5950 руб.

В перечень дополнительных услуг входит установка тройника и автомата, врезка и подсоединение кранов или вентилей, перфорация стен и прокладка электрического кабеля.

Если нет уверенности в том, что самостоятельный монтаж будет полностью правильным и позволит беспроблемно эксплуатировать водогрейный прибор, то целесообразно привлечь к установке устройства грамотных специалистов.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Установка газового нагревателя

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Классификация водонагревателей

Два критерия помогут любому покупателю сделать правильный выбор нужного ему вида водонагревателя:

• принцип работы оборудования;
• тип подключения оборудования.

Все водонагреватели делятся по источнику тепла:

• первый источник – газ;
• второй – электричество.

Газовое оборудование установить самостоятельно нельзя. Для этого приглашается специалист. Подключение электрического водонагревателя такого ограничения не имеет. Этот фактор влияет на широкое распространение электрического оборудования.

Электро водонагреватели по своей конструкции разделяются на проточный тип и накопительный тип.

Обогрев воды проточным оборудованием осуществляется мощными ТЭНами, которые есть в их конструкции. Проточники компактные, занимают мало места. Но с их установкой значительно возрастает расход электроэнергии. Поскольку прибор мощный, то для него необходим монтаж специальной линии.

В работе водонагревателя накопительного типа так же задействованы ТЭНы. Вода скапливается в емкости с высокой степенью теплоизоляции, что сокращает потерю тепла. В час этот показатель равен 0,5%. Прибор малой мощности – от 1,5 до 3,0 кВт. В продаже электрический накопительный водонагреватель бывает с баками разных объемов.

Накопительный прибор по типу нагрева бывает 3 видов: прямого и комбинированного вида. Третий вид отличается от первых двух – это косвенный вид. В первых двух случаях жидкость нагревается ТЭНами. Для косвенного типа источник нагрева зависит от системы отопления, от солнечных батарей, от твердого топлива.
