Установка мобильного кондиционера: инструкция и принцип работы

Факторы выбора и дополнительный функционал

На рынке представлены разные модели и модификации блоков ротации и резервирования кондиционеров, отличающиеся между собой:

по характеристикам;
по набору функций;
по способу монтажа;
по типу управления.

Управляющий сигнал может передаваться не только по инфракрасному каналу, как у БУРР-1, но и по проводам. Комплектация отличается по количеству термодатчиков. Сами датчики могут работать с той или иной погрешностью, от чего в определенной степени зависит скорость срабатывания блока ротации

Также обращают внимание на погрешность таймера. Эти и другие данные должны быть указаны в сопроводительной документации. При выборе согласователя учитываются требования к системе кондиционирования, ее состав и конфигурация

Так, для кондиционеров без фотоприемников можно выбрать устройства с проводным типом управления. Важным критерием является функционал устройства

При выборе согласователя учитываются требования к системе кондиционирования, ее состав и конфигурация. Так, для кондиционеров без фотоприемников можно выбрать устройства с проводным типом управления. Важным критерием является функционал устройства.

Сегодня можно приобрести блоки ротации с широким набором функций. Помимо выполнения своих основных задач эти устройства автоматически перезапускают кондиционеры, работа которых была прекращена из-за отсутствия электропитания. Не допускают отключения кондиционеров, если человек случайно даст такую команду с дистанционного пульта управления.

Один из самых простых блоков резервирования на два кондиционера, слева кнопки для регистрации и настройки, справа кнопки переключения в рабочий и сервисный режимы

При подключении шлейфов сигнализации передаются сообщения об аварийных ситуациях. К примеру, сообщение о пожаре отправляется, в случае если температура в серверной поднимется выше определенного значения (обычно при 69º С). Сигнал может подаваться на пульт пожарной охраны, также возможно оповещение персонала с помощью СМС.

Записываются события и данные с термодатчиков в энергонезависимые журналы. Предоставляется возможность удаленного управления через интерфейс RS485 и Ethernet. Осуществляется поддержка промышленного протокола связи Modbus.

Ознакомившись с описанием и техническими характеристиками прибора, стоит убедиться в значимости его функционала, чтобы сделать обоснованный экономически целесообразный выбор.

Нужно учитывать, что бесперебойность охлаждения зависит не только от блока резервирования, но и от самих кондиционеров. В серверных используют прецизионные, канальные и настенные инверторные сплит-системы. Наиболее востребован последний вариант, так как такие аппараты значительно дешевле и занимают меньше места.

Настенные кондиционеры обеспечивают надлежащее охлаждение серверных комнат и, в отличие от прецизионных моделей могут использоваться в помещениях небольшой площади

При выборе настенного кондиционера обращают внимание на хладопроизводительность, которая должна соответствовать теплоизбыткам, подлежащим нейтрализации. Система кондиционирования должна функционировать в серверной вне зависимости от времени года. Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты

Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты

Система кондиционирования должна функционировать в серверной вне зависимости от времени года. Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Очередность подключения мобильной сплит системы

Для того чтобы самому подключить кондиционер, следует удобно расположить внутренний блок мобильной сплит системы. В этом не будет сложности, потому что блок имеет удобные колесики, благодаря которым его можно перемещать спокойно по всему периметру помещения.

Самым правильным местом расположения наружного блока это там, где существуют благоприятная обстановка для теплообмена. Им может являться наружная сторона оконного проема, лоджия, коридор. Расстояние между блоком и стенкой, должно быть не меньше пяти сантиметров.
Блок можно и не монтировать, а размещать на полу. При установке блок должен фиксироваться колесиками, которые облегчают передвижение агрегата.

Правила подключения

Перед проведением работ необходимо провести подготовку. Ознакомьтесь с инструкцией к кондиционеру, найдите электрическую схему, изучите спецификации. Не стоит проводить работу «на глаз», без предварительного изучения документации.

Тщательно изучите, какая система электроснабжения установлена в квартире, где расположены кабели, в каких местах они пересекаются. С помощью дополнительных устройств проверьте стену на наличие посторонних предметов и внутреннюю проводку. Определите, из каких материалов сделаны стены и насколько подвержены обрушению.

Если в квартире установлена старая советская проводка, подключение кондиционера запрещено. Также не стоит выполнить работу, если отсутствует заземление. Это банальные правила, о которых многие забывают.

При прокладывании кабеля учтите, что выключатели, розетки, распределительные коробки должны располагаться в легкодоступном месте. Человек не должен с трудом тянуться за ними в случае необходимости. При этом розетку следует устанавливать на расстоянии не менее полуметра от пола. Прокладывание осуществляется СТРОГО в горизонтально или вертикальном положении, никаких витиеватых изгибов.

При горизонтальном прокладывании важно учесть, что между проводом и карнизом/потолком/ потолочным плинтусом должно быть расстояние 10-20 сантиметров. При вертикальном прокладывании расстояние от провода до проема окна или двери должна составлять не менее 10 сантиметров

Если рядом есть газовые трубы, отступите от них не менее 1 метра. Если рядом отопительные трубы, провода должны быть заизолированы. Запрещено скручивать провода при наращивании, вместо этого необходимо использовать специальные клеммы. Также запрещено соединять провода разного состава (например, алюминиевые и медные).

Если проводка будет укладываться в предварительно сделанную штробу (т.н. скрытый монтаж), кабели необходимо предварительно разместить в гофрированной трубе. Она укладывается в штробу вместе с проводами и крепится с помощью пластмассовых хомутов с шагом в полметра.

При внешнем монтаже непосредственно на поверхности стены проводка так же крепится с помощью хомутов с шагом в полметра. Вместо хомутов можно использовать шурупы. Если в монтаже используется декоративный пластиковый короб, провода можно вклеить внутрь короба или использовать те же шурупы.

Подключение и установка

В большинстве случаев напольный кондиционер устанавливается в считанные минуты. Достаточно лишь высунуть в оконный проем шланг для отвода горячего воздуха и включить устройство, как в помещении становится прохладнее. Однако это не совсем верно, т.к. через оконный проем в помещение будет проходить и теплый воздух с улицы.

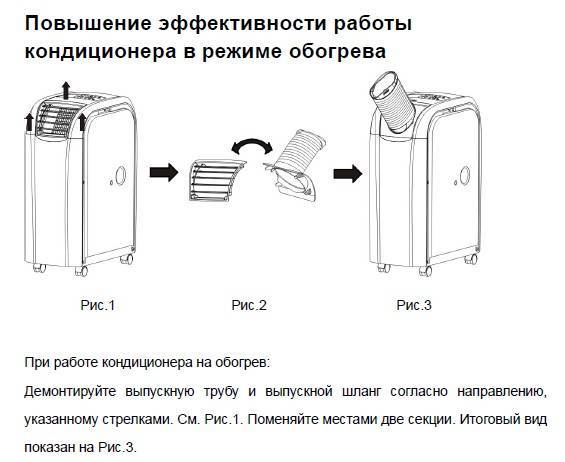

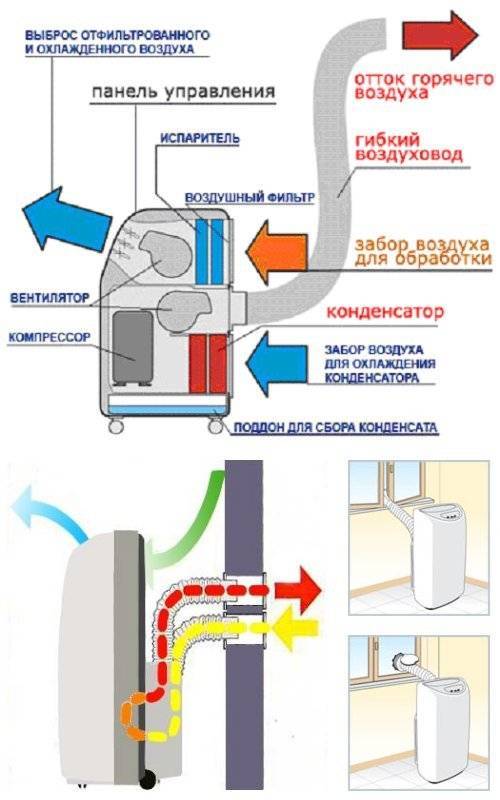

Кондиционеры закрытого типа имеют в своем комплекте два гофрошланга с раструбами. Они необходимы для разделения горячего и холодного контуров, потому что они находятся под одним корпусом (не так, как в сплит-системе). Правильная установка кондиционера мобильного типа с закрытым контуром требует дополнительной доработки оконного проема, все рекомендации указывает производитель в инструкции. Доработка подразумевает СМР, многие такого не одобряют. Следует учесть, что выброс и забор расположились вертикально и относительно далеко друг от друга. Это позволит избежать смешивания потоков в любых погодных условиях.

Возникают ситуации, когда засоряется пылью радиатор конденсатора. Постоянная чистка не дает долгих положительных результатов, кондиционер работает на полную мощность, а холодит плохо. Есть выход их этого положения – можно установить дополнительно автомобильный радиатор снаружи. Достаточно соединить его с гофрошлангами при помощи алюмогофра. Поместить выходной патрубок радиатора так, чтобы он был выше воздухозаборника, что позволит конденсату беспрепятственно стекать в поддон. Затем присоединить вентилятор (с серповидными лопастями), который будет обеспечивать поток воздуха необходимой плотности.

Такая доработка добавит эффективности кондиционеру, и он уже будет напоминать стационарный (благодаря тепловой мощности). Чистить дополнительный радиатор будет легко – просто протереть кистью снаружи и все. Эти кондиционеры не относительно тихо работают, дополнительный шум исходит от патрубка горячего контура. Но и этого можно избежать, достаточно вывести его за окно.

Установка кондиционера мобильного назначения открытого типа предусмотрена только для офисных помещений, где есть дополнительная ПВВ (приточно-вытяжная вентиляция). Она обеспечивает двойной воздухообмен, что не позволяет создавать парниковый эффект в помещении где работает открытый мобильный кондиционер. Вентиляция работает постоянно и в состоянии справиться с обработанным водяным паром, втягивая его в вентиляционную камеру, и направляет конденсат в собственный сборник, а затем возвращает в комнату поглощенное ранее тепло.

Такой офисный кондиционер прекрасно справляется с процессом проветривания помещения и открытыми дверями. Открывающиеся периодически окна или двери благоприятно сказываются на оттоке отработанных паров, что значительно снизит нагрузку на ПВВ и уменьшит энергопотребление кондиционеров.

Если в жилом помещении (квартире) есть приточно-вытяжная вентиляция, то установка мобильного кондиционера будет весьма актуальна. Но наличие вентиляции в жилых домах – это редкое явление, а устанавливать собственную систему вентиляции весьма дорогостоящее и сложное дело, проще будет установить обычную сплит-систему. Однако даже и без ПВВ всегда можно разместить сие устройство, просто вынув шланг отвода горячего воздуха в окно.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

Прямое подключение к розетке.
Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

климатическим системам оконного типа;
любым при мощной электрической сети в жилом помещении;
временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

схему работы кондиционера;
общую схему подключения;
электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

старая проводка с использованием алюминиевой проволоки;
некачественное сечение проводов, которые могут не выдержать нагрузки;
отсутствие заземления и защиты от перепада напряжения;
критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
медная проводка;
соответствие диаметра провода требованиям;
наличие заземления.

Медная проводка — обязательное требование для подключения прибора

5 Крепление кабеля к электрощиту

Схема подключения сплит-системы к электросети предусматривает использование трехжильного медного кабеля. Если кондиционер обладает мощностью менее 3 кВт, то допускается его сечение 1,5 мм². При мощности агрегата от 3 до 5 кВт сечение провода должно быть 2,5 мм².

Более надежным считается кабель с маркировкой ВВГ, который защищен поливинилхлоридной изоляцией. Срок его службы составляет около 30 лет. Если планируется укладывать провод в штробу, тогда лучше подойдет плоский кабель ВВГ-П. Для установки в кабель-канале или в гофрированной трубе используется негорючий провод ВВГ-НГ.

провод можно фиксировать алебастром

Electrolux EACM-10HR/N3 — 2 место

Бытовой кондиционер способен работать на площади до 30 кв. м. В прибор встроены функции обогрева и охлаждения помещений. Отличается небольшим размером, но имеет довольно большой вес.

Для перемещения на корпусе встроены небольшие колесики. Подходит для помещений с повышенной влажностью, так как есть режим осушения. Не требует дополнительной установки, готов к использованию сразу после покупки.

К основным характеристикам прибора относятся:

неплохая мощность осушения помещения, подойдет для использования в ванной или на кухне;
средний охват площади обогрева и охлаждения;
высокая стоимость и средние размеры.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

Значительная экономия денежных средств
Самостоятельный выбор места и планирование работ в течение дня
Качество зависит только от человека
Можно выбрать самые качественные материалы для монтажа

Недостатки:

Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
Допустимо использование медных проводов, с качественно выполненным сечением.
Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

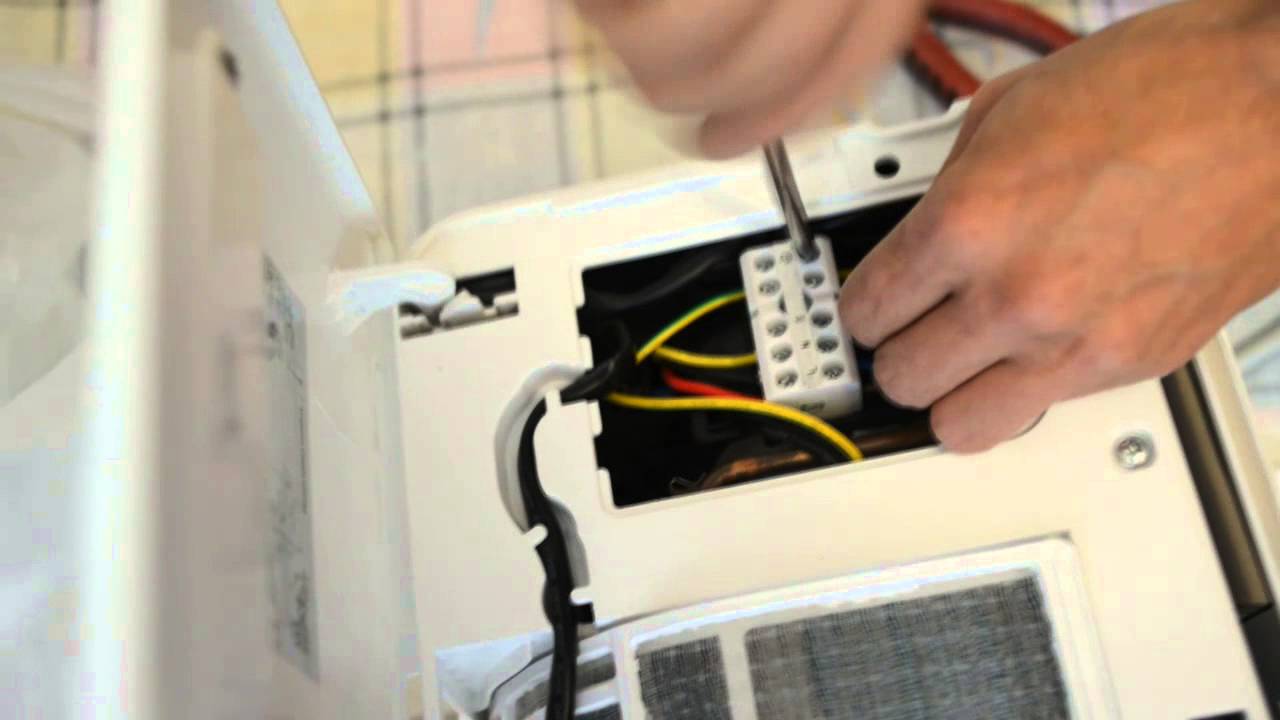

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

Первым делом удалите пластиковую лицевую панель.
Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
Следующим шагом станет укрепление выходящих проводов.
По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.
