Выбор места для печи с выносным топливным каналом
Определение места установки печи определяется целым рядом условий. И делать это нужно на этапе проектирования бани, оценивая расположение воздуховодов и степень защиты стен от жара печи.
В инструкции к печи заводского изготовления расписано, от каких стен и на каком расстоянии должна находиться металлическая печь. Раскалённые стенки печи должны быть удалены от стен или перегородок на расстояние не менее полуметра.
Стена, через которую выводится топливный канал, должна быть из негорючего материала от самого пола и до отметки 25 см над топочной дверцей. Толщина негорючей стены, сквозь которую проходит топливный канал, должна быть 12,5 см. Расстояние от верхней точки металлической печи до перекрытия должно составлять не менее 80 см. Незащищенный огнеупорными материалами потолок должен находиться на расстоянии от печи более 1,2 м. Топочная дверца должна быть удалена от противоположной стены на расстояние минимум 1,25 м.
Сборка горизонтальной модели
Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.
Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:
Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.
Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.
В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.
Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.
- Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
- На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
- Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
- Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
- Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
- В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
- Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
- Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.
Смотрите видео
вечная печь для бани
Watch this video on YouTube
Процесс самостоятельной установки дровяной печи в бане
Схема установки печи
Дровяной тип металлической печи – оптимальный вариант для самостоятельной установки. Работы производятся так:
- Первичная протопка на улице для удаления производственного покрытия и тестирования на предмет целостности.
- Подготовка отверстия под трубу. При ее выводе через потолок на участок накладывается негорючее защитное кольцо.
- Установка теплоизоляционных материалов и защитных экранов на стены. Если печка в сауне или бане оборудуется топкой из парилки или предбанника, понадобится защитный портал.
- Металлический агрегат монтируется на подготовленное место.
- Выполнение кирпичного кожуха.
- Установка дымохода и других элементов.
- Пробная топка – проверяется качество нагрева и уровень дымообразования.
Установка печной конструкции на деревянный пол
Установка печи на деревянный пол возможна при весе конструкции до 700 кг
Если железный агрегат весит до 700 кг и его нужно устанавливать на прочные лаги, фундамент не обустраивается. Допускается организация жаростойкого подиума:
- на лист базальтового картона размещается лист металла;
- на полу выкладывается кирпич, натуральный или искусственный камень;
- постамент оформляется плиткой из керамики или керамогранита.
Для предотвращения возгорания от искр или углей зона перед топкой отделывается металлическим листом со сторонами 40 см.
Массивную банную печку ставят на фундамент:
- Для пластичных почв с высоким УГВ – винтовой. По углам печи на глубину основного фундамента ввинчивается свая, к которой прикрепляются швеллера и оголовки. Сверху приваривается лист металла, на него заливается бетонное тесто;
- Для твердых грунтов – мелкозаглубленный. Монолитное основание заливается на 30-40 см.
Установка модификаций с выносной топкой
Заводской отопительный аппарат ставится согласно инструкции изготовителя. Если предполагается установка мощной банной печи после постройки здания, соблюдается расстояние от изделия с выносной топкой до стены. Модели в термостойком корпусе удаляются на 25 см, без него – на 40 см.
Стеновую поверхность покрывают термоизоляцией, затем стальным листом. Между агрегатом и деревянной стеной требуется оставить зазор 50 см. Зона, находящаяся рядом с печью, облицовывается огнеупорными материалами.
Топливная ниша обкладывается кирпичом с тепловым зазором на расширение металла в 2-2,5 см. В просвете стоит расположить асбестовый шнур. Вокруг корпуса допускается кирпичная кладка.
Установка на деревянный пол
Если вес печи для бани в полной «экипировке» не превышает 700 кг, а лаги и доска пола у вас достаточно толстые можно обойтись без фундамента. Но просто на доски ставить печь нельзя. Необходимо жаростойкое основание.
Защищать при установке металлической печи нужно и пол и близлежащие стены
Это может быть лист металла, уложенный на лист асбеста или базальтового картона. Вместо листа металла можно использовать керамическую плитку, кирпич, натуральный или искусственный камень, керамогранитные плиты и т.п. Основной принцип – достаточная степень теплоизоляции. Хотя пол греется не так сильно, как близлежащие стены, защита все равно необходима. Кроме того перед печью обязательно должен лежать лист металла. Он должен выступать перед топкой больше чем на 40 см. Это обеспечит пожаробезопасность, если угли выпадут из топки.
Один из вариантов установки металлической печи
Процесс сбора печи
Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.
Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:
- ставить её нужно на фундамент, отступив от стены 0,2 метра;
- в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
- все элементы из дерева нужно обработать изоляционным составом с глиной;
- отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
- полок размещать вблизи стены, где установлена печь.
Фундамент
Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.
- На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
- Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
- Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
- Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
- Сверху необходимо положить рубероид, он защитит от влаги.
- Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
- Хорошо выровнять основание строительным уровнем.
Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.
Колосник
Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.
Первый:
- Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
- В изготовленной детали удалить середину, оставив места для сварки по краям.
- К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.
Второй:
- Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
- В кругу вырезать отверстия большого размера, получится что-то похожее на решето.
Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.
Дымоход
Дымоходы бывают:
- Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
- Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
- Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.
Процесс сборки несложный:
- Сначала нужно отметить место для отверстия и по отметкам проделать его.
- К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
- Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.
На что следует обратить внимание при монтаже
Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:
- Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
- Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.
Установка печи и дымохода
- После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.
Шибер металлического дымохода для бани
Чтобы правильно соединить участки дымохода нужно учитывать ход дыма, то есть верхняя труба надевается поверх нижней. Для сэндвич-труб следует также иметь в виду движения конденсата, поэтому внутреннюю трубу соединяют «по дыму», а внешнюю «по конденсату», то есть верхний сегмент вставляют в нижний.
- Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.
- В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.
Резиновый уплотнитель для дымохода
- Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.
Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.
Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.
Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:
- Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
- Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
- Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
- Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
- Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
- Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.
Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.
Не стоит устанавливать трубу со слишком большим числом изгибов.
Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.
Последовательность изготовления печи для бани
Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.
Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.
Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.
В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.
Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

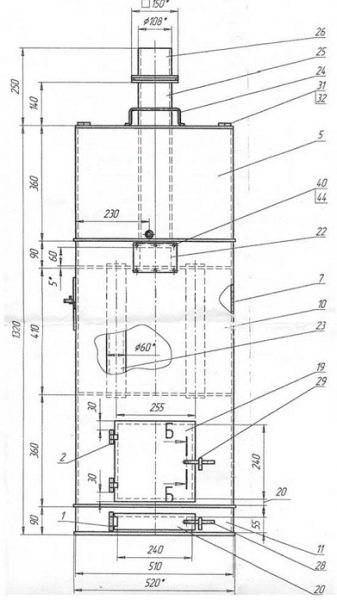

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;
Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры
Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:
Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:
- Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
- Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.
После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.
Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.
Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру
Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.
Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.
На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.
Пункт 8. Личная безопасность
Грамотная установка печи в баню – это безопасность тех, кто в ней находится. Так, например, все «горячие» печи обладают большим минусом – это большая поверхность, которая способна нагреваться до 500?С. И случайно поскользнувшийся или внезапно почувствовавший себя плохо человек может упасть на такую печь и получить серьезный ожог. Вот почему крайне желателен конвертерный или кирпичный экран перед такой печью, но в любом случае перед ней пол не может быть скользким.
И, наконец, установка печи для бани должна быть обязательно оценена на глаз хотя бы знакомым печником – опытный глаз здесь будет как раз кстати.
Нормы безопасного монтажа
При обустройстве печного отопления обязательно нужно соблюдать порядок. Здесь два основных момента. Необходимо обеспечить изоляцией топку, трубу и сам корпус устанавливаемого агрегата, а также выдержать нужное расстояние.
Защита стен, обустройство портала
В котловане выравниваете фундамент бани, а затем приступают к самому строительству. До установки котла можно обложить все окружающие поверхности огнеупорным материалом. Дополнительно следует обеспечить надежную защиту возле топки. Часто выстраивается кладка с небольшим зазором для охлаждения.
Выполнить работу действительно возможно, но главное соблюдать основные принципы и обеспечивать безопасность, комфорт эксплуатации и отличную регулировку температуры.
Как установить печь в баню
Правильный монтаж печи влияет на комфорт и, а так же, на безопасность. Для более эффективного прогрева парной необходимо грамотно установить печь, правильно расположить, сделать основание, подготовить стены и вывести дымоход. Грамотная покупка и установка печи подарит вам долгие годы наслаждаться приятным паром в бани, не беспокоясь о безопасности себя и своих близких. Как установить печь в бане своими руками?
Печи для бани бывают двух видов – кирпичные печи (каменки) и металлические.
Кирпичная печь (каменка)
При самостоятельном возведении бани каменная печь станет очень долгим и дорогим вариантом. Необходимо обладать профессиональными знаниями, а именно, уметь делать качественную кладку кирпича, заливать фундамент, понимать, как работает каменная печь. Надежность и долговечность каменной печи на несколько порядков превосходит печи, сделанные из металла.
Для производства каменки применяется специальный огнеупорный кирпич, который еще иначе называется шамотный. Для облицовки применяют керамический кирпич.
К плюсам каменной печи относятся:
- противопожарная безопасность;
- более долгое сохранение тепла;
- способность обогреть большую площадь банного помещения;
- простота использования;
- более ровный прогрев помещения;
- мягкий пар;
- контакт между камнями и открытым огнем сведен к минимуму.
Металлическая печь
Для производства металлических печей используются сплавы разных видов металла. Наибольшее распространение получила железная печь, т.к. железо быстрее прогревается, количества топлива для печи требуется меньше. Вес таких печей составляет от 100 до 400 кг. Как правильно установить железную печь в баню — ответ на этот вопрос будет раскрыт далее.
Плюсы металлических печей:
- быстрый монтаж в бане;
- малые размеры печи и ее вес;
- закрытый герметичный корпус снижает утечки угарного газа.
К минусам таких печей можно отнести:
- более быстрое остывание металла, в отличие от кирпича;
- неравномерный прогрев помещения для парения;
- сильный нагрев корпуса печи, что может привести к случайным ожогам;
Печи подразделяются на виды, в зависимости от того места, через которое загружается топливо.
Видео:
Печи с топкой, расположенной в парной. При установке такой печи в парилке необходимо делать дополнительную вентиляцию, т.к. при таком расположение печи в помещение парилки быстрее выгорает кислород. Преимущество такого расположения топки – постоянный контроль горения печи и возможность быстрого регулирования температур в бани.
Топка в предбанники. При таком расположение топки необходима установка каркасной стены между предбанником и парной. Такая печь обычно топится дровами, это оптимально для поддержания хорошей температуры в печи и сохранения чистоты в помещение.
Печь с топкой, вынесенной на улицу. Такая печь хорошо подойдет для небольших бань, а также бань, которые отапливаются углем. При иаком способе расположения топки топливо закидывается в печь с улицы. Минус данной печи в том, что очень неудобно контролировать загрузку печи и поддерживать нужную температуру в бане.
Правила пожарной безопасности
Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:
- Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
- Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
- Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
- Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
- Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.
Облицовка топки кирпичом в бане – хорошая защита от огня
Расстояние от печки до стен бани
Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:
- между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
- стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.
Схема установки печи – рекомендуемые расстояния
Установка печного агрегата на деревянный пол
Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.
Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.
Металлическая печь на деревянном полу в бане
Обустройство экрана:
На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты
Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку
Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.
Отделка стен около печи
Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.
Стены около печи можно отделать плиткой или натуральным камнем
При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.
Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.
