Нормативы для установки газового котла

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Категория котельной по взрывопожарной и пожарной опасности

Котельная – помещение с классом функциональной пожарной опасности Ф5.1, соответственно, категорируется по СП 12.13130. В СП 89.13330 ей присваивается кат. Г, но данное положение не категорическое – расчеты проводят индивидуально.

Котельная почти всегда имеет кат. Г. В исключительных случаях, если такое показывает расчет категории, возможна одна из позиций В. Разные части постройки могут иметь иные значения (см. СП 89.13330).

Сооружения встроенного, пристроенного, крышного типа выполняют с пожаробезопасными параметрами не ниже, как у обслуживающих ими сооружений. Отдельно стоящие постройки должны полностью отвечать правилам для производственных объектов.

Другие параметры по классификации ПБ такие:

Тип	Степень огнестойкости	Класс конструктивной пожароопасности
Отдельные пристроенные, встроенные	I и II	C0
III	C0, C1
Отдельные с надежностью отпуска 2 ст.	IV	C0, C1
Крышные	III	C0

Особенности монтажа

Перед началом монтажных работ площадку оборудуют стабилизатором напряжения и бесперебойником. Потребуется внимательно отнестись к заполнению внутренних поверхностей котла, в подпиточную воду, ни в коем случае, не должен попасть антифриз, что приведет к повреждению уплотнительных прокладок.

После завершения монтажных работ и соединения с источником тепла всех инженерных сетей: вода, канализация и электро, выполняют внешний осмотр схемы монтажа, и проводят опрессовку давлением до 1.8 атм.

После закрытия подпиточного вентиля, давление в сети должно оставаться неизменным, а все соединения герметичными. При обнаружении утечек, устранения неисправностей, котел опять опрессовывают с теми же параметрами.

Напольного газового котла

Такой газовый котел обычно размещается для отопления многоуровневых домов большой площади, которым требуется правильная организация распределение тепла по этажам. Схема отопления такого объекта выполняется предварительно, чтобы скоординировать ее с конструкцией котла и выходными патрубками с нужных сторон.

Для двухконтурных агрегатов потребуется подвод холодной воды с максимальным давлением, поэтому врезка водопроводной воды должна находиться не далеко от котельной. Для выполнения ремонтных и снятия агрегата для замены или профилактики, на его входе и выходе устанавливают запорную арматуру, чтобы не сливать воду из системы.

Настенного оборудования

Покупая настенный котел, обязательно проверяют комплектацию, если отсутствуют заводские детали для крепления, то их приобретают отдельно. Проверяют наличие сертификаций на оборудование и серийного номера, чтобы не было проблем при получении разрешений от газовой службы. Перед установкой агрегата, снимают заглушки со всех трубок и промывают их. Основные требования по монтажу:

1. Высота установки 0,8-1,6 м.
2. Правильность расположения проверяется по уровню.
3. Стена крепления покрывается негорючим материалом.
4. Для обеспечения пожарной безопасности легковоспламеняющиеся предметы должны располагаться не ближе 20 см.
5. Для защиты теплообменника котла от засорения, перед ним устанавливается фильтр, который с обеих сторон отсекается запорной арматурой, для замены и очистки без слива воды из системы.

Установка настенного газового котла

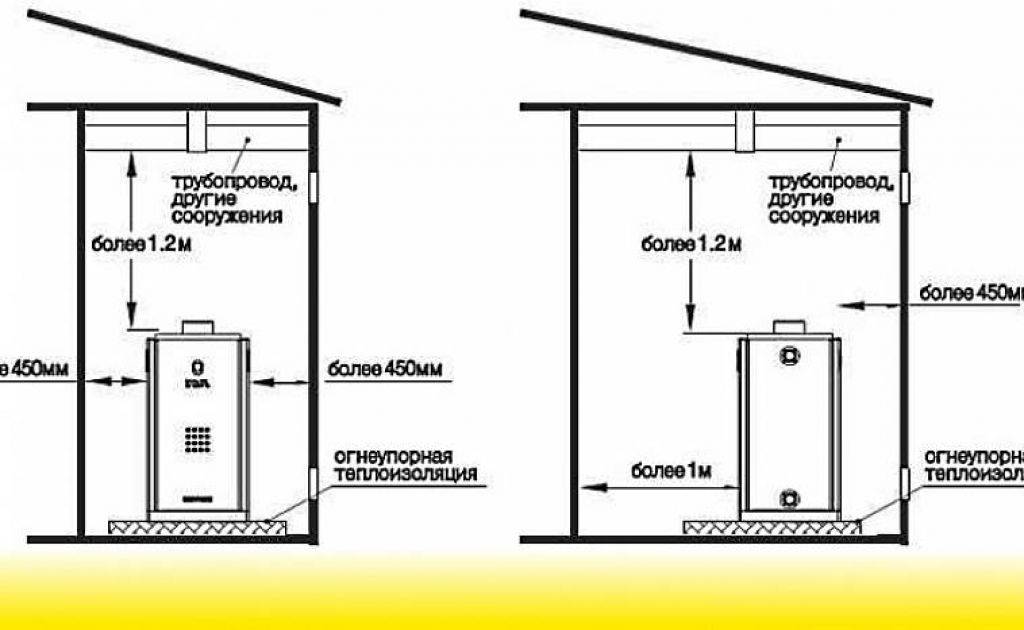

Схема устройства газового напольного котла.

Инструменты и материалы:

• сварочное оборудование;
• уровень;
• карандаш;
• емкость для замеса смеси для бетонной стяжки;
• дрель с набором сверл;
• ножницы по металлу;
• отвертки;
• набор ключей.

Дополнительные требования при установке настенного котла:

1. Высота подвески газового оборудования по обрезу самого низкого патрубка должна быть не ниже верхушки излива мойки и не менее 80 см от пола.
2. Пространство под котлом должно оставаться свободным.
3. В комнате установки не должно быть полостей, которые могут стать местом скопления продуктов сгорания или взрывоопасной газовой смеси.
4. На пол должен быть постелен металлический прочный несгораемый лист размером 1х1 м.
5. В наивысшей точке системы устанавливается расширительный бак и воздушный кран.

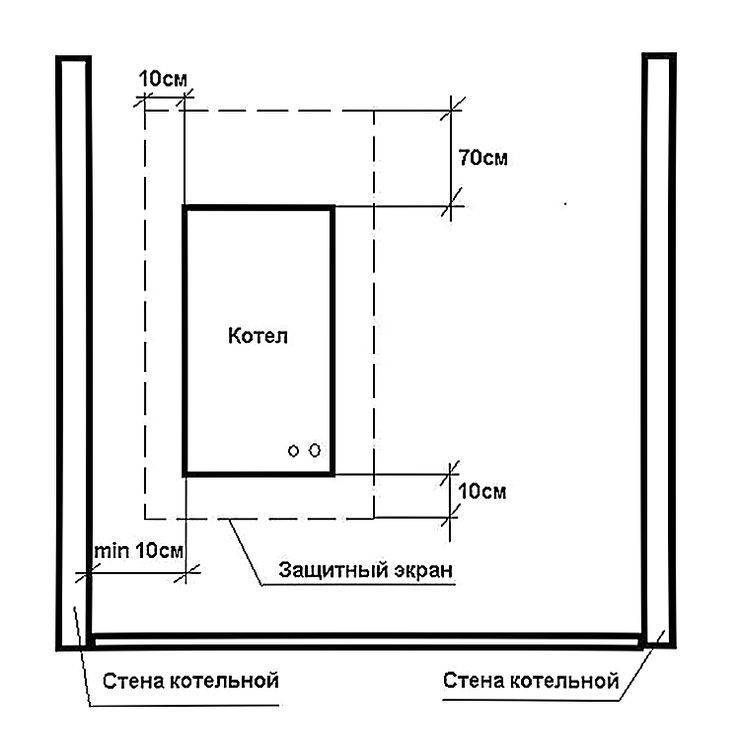

Схема установки настенного газового котла.

Самостоятельно покупая котел, проверьте комплектацию и наличие и крепежных деталей, при отсутствии их следует приобрести отдельно

Особое внимание уделите наличию сертификации оборудования, в противном случае после установки своими руками вам не удастся его зарегистрировать, также проверьте, чтобы серийный номер в сопроводительных документах котла соответствовал номеру, нанесенному на внутреннюю поверхность котла

Если стена, которая станет основой настенного котла, выполнена или отделана материалом высокой горючести (бумажные обои, дерево), на поверхность укладывается жаропрочное покрытие слоем не менее 2 мм. Установка котла проводится на расстоянии 4-5 см от уровня стены. Перед монтажом промойте внутренние трубки, пропустив под небольшим напором воду. Благодаря такой промывке удается удалить из трубок всевозможный мусор и пыль, которые могли попасть во время сборки.

Приступая к монтажу своими руками, прикрепите монтажные планки на высоте 1-1,6 м от пола. Положение планок проверяйте уровнем и только затем подвесьте сам котел. На трубу подвода воды установите фильтр жесткой очистки, чтобы предупредить возможное засорение теплообменника. Благодаря установлению по обе стороны запорных элементов фильтр можно будет периодически заменять без слива воды из системы или прочищать.

Произведите монтаж дымохода и проверьте тягу. Несмотря на то, что большинство современных настенных котлов не нуждается в сильной тяге, поскольку продукты горения удаляются с помощью специального вентилятора, необходимо удостовериться, что тяга не обратная.

Котел с трубопроводом соедините с помощью резьбовой муфты с торца боковой стороны. Трубопровод поступления воды подключают сверху, возврат воды — снизу. Наиболее удобным способом соединения является газовая сварка. Правила монтажа своими руками допускают уклон труб отопления в пределах 5 мм на 100 см трубы.

Для подключения к газопроводу потребуется участие специалиста-газовщика. На трубопроводах газоснабжения необходимо вмонтировать вентиль подачи газа, для подключения котла к трубопроводу следует перекрыть газоподачу по воздушной магистрали. Подвод газа выполняют с помощью металлической трубы через такой элемент как американка или специальный сгон, поэтому данные работы могут быть реализованы только специалистами.

Если котел энергозависим, он оснащается автоматикой, защищающей от замыканий и перегрева, и требует подключения к электросети.

На завершающем этапе подключения своими руками осуществляется запуск котла в эксплуатацию, который может проводиться только работником газового хозяйства после проверки соблюдения правил и требований безопасности.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
< 30 кВт	7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Установка газовых котлов. Требования и нормы

Газ является самым доступным и популярным видом топлива для отопительных котлов на территории России. Особенно для квартир и частных домов которые расположены в черте города и имеюют свободный доступ к газовым коммуникациям. Установкой газовых и твердотопливных котлов должны заниматься специализированные организации.

Базовая нормативная документация

Основные нормы и положения которыми необходимо руководствоваться при установке газового котла в доме прописаны в документе СНиП 42-01-2002 «Газораспределительные системы». Так же полезную информацию можно почерпнуть в документе СНиП «Газоснабжение» 2.04.

08-87 – данный документ на сегодняшний день не котируется, но при этом содержит не мало полезной информации.

Так же существуют дополнительные нормы установки газового оборудования, которые приведены в СНиП о котельных установках и СНиП об отоплении вентиляции вентиляции и кондиционир:

Основные этапы согласования установки:

Технические условия

Для подключения квартиры или частного домка к городскому газоснабжению необходимо получить технические условия в соответствующей газовой службы города или района.

Для получения технического условия нужно написать заявление, обязательно указав в нем предполагаемый объем потребления газа в час. На оформление данного документа уйдет примерно 1-2 недель.

После того как заявление будет удовлетворено, на руки выдается техническое условие монтажа газового оборудования. Данный документ является официальным разрешением на проведение такого типа работ.

Обратите внимание

Проект установки

Следующим этапом является разработка проекта установки газового оборудования. Проект «Газоснабжение» − это схема установки газового котла, а также схема прокладки газопровода от точки подключения в квартире к городским газовым коммуникациям, и, в случае с подключением в частном секторе, ещё и схема проведения газовых коммуникаций по участку с обозначением точки входа в жилое здание.

Согласование с контролирующими органами

Проект “Газоснабжения” должен быть согласован в Горгазе или в другой государственной контролирующей организации. В зависимости от сложности проекта на его согласование может уйти от 1 недели до 3-х месяцев.

В инспекцию, помимо проекта «Газоснабжение» в обязательном порядке предоставляют:

• техпаспорт выбранного вами котла;
• инструкцию по его эксплуатации;
• сертификаты (санитарно-гигиенический, соответствия техтребованиям);
• выводы экспертизы о соответствии данного котла всем необходимым требованиям.

Данный перечень документов должны быть предоставлены заводом-производителем котла.

Если проект не прошел проверку, помимо официального документа с указанием причин отказа, вы должны получить на руки список правок для корректировки проекта.

Если проект оформлен соответственно, его заверяют печатью.

Запрещается!!!!

Котлы, как и любые другие газовые приборы, нельзя устанавливать:

• на сгораемые поверхности;
• в коридорах;
• в ванной;
• в общежитиях;
• в помещениях без форточек;
• в подвале;
• на балконе;
• при газоснабжении СУГ − на цокольном этаже.

Требования к установке газовых котлов

Условия установки бытовых газовых котлов, в общем, можно свести к таким нормативам:

• площадь помещения под установку котла должна составлять не менее 4 м²;
• входная дверь в помещении должна быть не менее 0,8 в ширину;
• помещение должно быть хорошо освещено (0,3 м² окна на 10 м³ помещения);
• высота потолка должна составлять не менее 2,5 м;
• должен быть установлен контур заземления;
• обязательно должен быть установлен трубопровод холодной воды;
• сечение дымохода должно соответствовать мощности установленного котла;
• стены помещения должны быть выровнены и оштукатурены.

Исходя из этого, двухконтурные котлы лучше устанавливать на кухне, там же, где установлена и газовая плита. Кухни в большинстве случаев спроектированы по типу помещения под котельную, потому установка навесного газового котла в кухне будет не только соответствовать установленным нормам, но и значительно уменьшит расходы на подключение труб холодной и горячей воды.

Котлы отопления могут располагаться также и на полу. Монтаж напольного газового котла, в отличие от двухконтурного настенного, требует отдельного помещения, отведенного исключительно под котельную.

Если речь идет об установке котла в деревянном доме, то условия монтажа остаются прежними.

Однако при мощности оборудования не более 60 кВт объем помещения должен составлять от 27 м³, для таких котлов также возможна установка в кухне на деревянную стену (или же любом другом помещении, если будут сохранены все необходимые техусловия).

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

• по методу монтажа;
• по конструкции;
• по мощности;
• по способу розжига;
• по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%, чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

…

• агрегаты с открытой камерой сгорания (атмосферные);
• устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт	Минимальный объем котельной, м³
менее 30	7,5
30-60	13,5
60-200	15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

1. Высота потолка – 2-2,5 м.
2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
5. Наличие приточно-вытяжной вентиляции.
6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

…

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

1. Высота потолка более 2 м.
2. Объем — не менее 7,5 м³.
3. Имеет естественную вентиляцию.
4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Дымоход

Особое внимание — правильной организации дымохода

Правильная установка дымохода важна ничуть не менее, чем вентиляционная система. Дымоход может быть выполнен из металлической сэндвич-трубы, выводящейся через крышу котельной (или же через стену) и поднимающейся по стене снаружи до кровли.

Удобные и надежные сэндвич-трубы

А может быть и коаксиальный, выходящий через стену и имеющий небольшой размер. Каждый из них устанавливается по определенным правилам.

1. Продукты горения не должны попадать вовнутрь помещения, а значит, дымоотводный канал должен быть газонепроницаемым.
2. Диаметр дымохода не должен быть меньше диаметра патрубка, выходящего из котла. Установлены соотношения по мощности котла – с этими цифрами домовладельца обязательно ознакомят при составлении проектной документации.
3. Оголовок металлической трубы должен подниматься над кровлей не ниже ее конька — это обеспечит нормальное отведение продуктов сгорания газа и предотвратит обратную тягу.
4. При выводе дымохода через стену, для него делают отверстие, присоединяют трубу к котлу и выводят на улицу. Если в отверстии между стеной и дымоходом образовались щели, их необходимо герметично заделать. Такой дымоотводный канал коаксиального типа подойдет для котла с небольшой или средней мощностью, и обычно его применяют для навесных моделей.

Оголовок коаксиального дымохода в деревянном доме
