Усилитель тяги дымохода + чертежи, фото

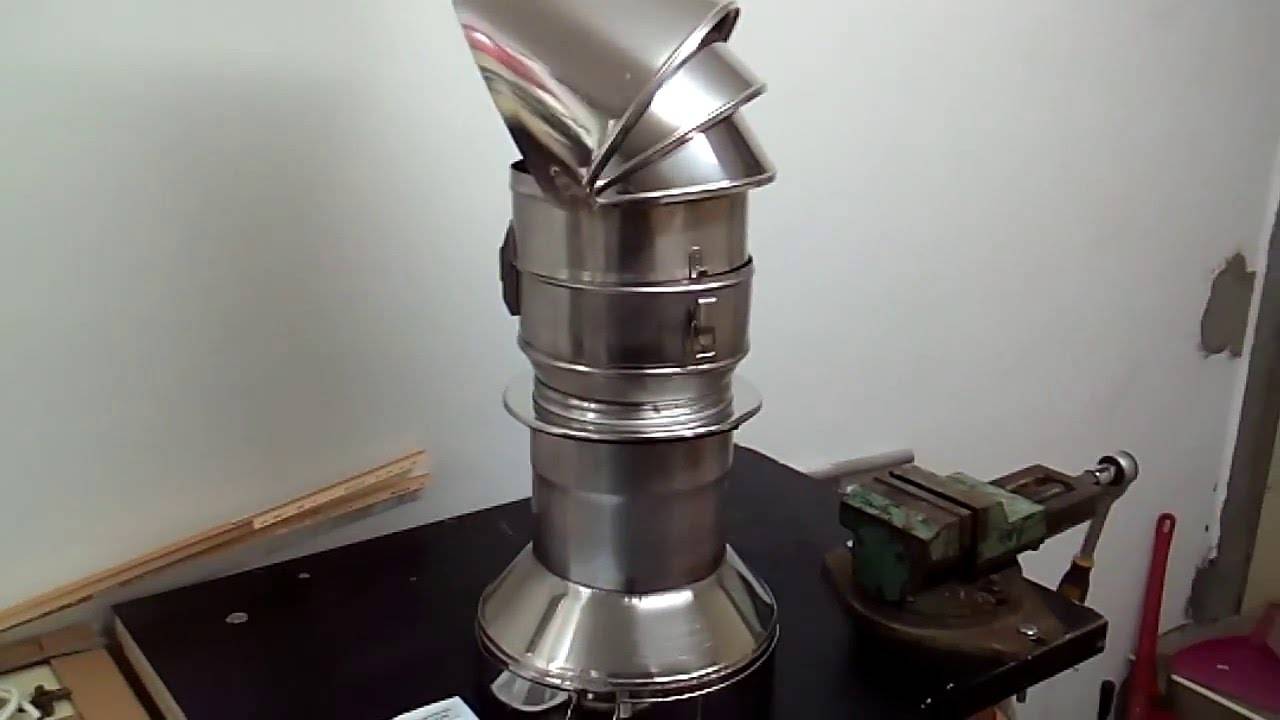

Что такое флюгер-дефлектор?

Отдельная разновидность флюгеров для дымоходных труб называется дефлектором. Флюгер-дефлектор сам по себе означает «отклонение», и главная задача этого устройства отклонять потоки воздуха от трубы.

Такой дефлектор состоит обычно из двух цилиндров и укрепленных над ними конусообразных зонтиков. Функционирует он так: струи воздуха ударяется о стенку верхнего стакана, огибают его по бокам и заворачиваются вверх. В итоге движение воздуха в самой трубе становится более сильным, и увеличивается тяга в печи.

Принцип же работы флюгера-дефлектора на дымоходе заключается в том, что поток воздуха, не важно какой силы или направления, натыкается на конусообразный верхний колпак и уже не попадает в дымоход. А путем особой подборки конструкции флюгера-дефлектора можно также добиться того, что тяга не будет пропадать не будет, но еще и увеличится – все благодаря специальным элементам

Секрет такого флюгера заключается в том, что он поворачивается конусом и создает завихрения, при этом свободно вращаясь. Важно только в зимний период избавляться от наледи на устройстве, которая блокирует его работу. Поэтому при установке флюгера-дефлектора необходимо применять подшипники со специальной защитой от попадания влаги и примерно раз в год проводить их смазку

А путем особой подборки конструкции флюгера-дефлектора можно также добиться того, что тяга не будет пропадать не будет, но еще и увеличится – все благодаря специальным элементам. Секрет такого флюгера заключается в том, что он поворачивается конусом и создает завихрения, при этом свободно вращаясь

Важно только в зимний период избавляться от наледи на устройстве, которая блокирует его работу. Поэтому при установке флюгера-дефлектора необходимо применять подшипники со специальной защитой от попадания влаги и примерно раз в год проводить их смазку

Чаще всего флюгеры-дефлекторы встречается в виде венцов или корон, которыми украшены оголовки труб, и служат декоративным элементом. Их выразительность и привлекательность зависит от мастерства исполнителя, а именно, насколько тот владеет искусством.

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

Как уже было сказано, это усиление вытяжки;
Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
Патрубок или обечайка. Это внешняя часть устройства;
Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
Ножки для крепления колпака;
Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

Форма дефлектора;
Материал изготовления;
Размеры дефлектора;
Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

круглый «Волпер»;
звездообразный «Шенард»;
многоярусное приспособление;
дефлектор Григоровича.

Предназначение и принцип работы

Бесперебойная работа дымохода и тяги находятся в непосредственной зависимости от погоды и времени года. В случае резких перепадов температурных режимов в зимний сезон, в ветреную погоду, тяга сильно увеличивается. Для того, чтобы сохранить оптимальную температуру в помещении, придется затрачивать большее количество топлива, что негативно скажется на функционировании всей дымоотводной системы.

Используя стабилизатор, вы сможете поддерживать подходящие величины и не позволить им превышать норму, а, значит, работа вашего отопительного прибора будет максимально продуктивной.

Помимо погодных условий, качество тяги также зависит и от атмосферного давления воздуха, которое может в любую минуту измениться из-за погоды, времени суток, года, места, в котором находится дом.

Принцип функционирования стабилизатора тяги дымохода достаточно прост. Предположим, сила или уровень достигают выше нормы, то устройство в автоматическом режиме начинает поворачивать клапан, тем самым он снижает уровень давления. В такой ситуации, происходит смешение попадающего воздуха с газами. Регулятор будет удерживать стопор ограничителя в таком положении до тех пор, пока температура не достигнет нормы. Затем в автоматическом режиме закроется в трубе тягопрерывателем и система начнет работать в прежнем режиме.

https://youtube.com/watch?v=NVyZVaftn38

Топ причин отсутствия тяги

Нужно определить временные рамки появления неисправности. Отдельно стоит рассматривать случаи, когда дымоход новый и при тестовом запуске выявлен факт обратной тяги. Рассмотрим причины отдельно и подробно.

Причина 1. Неправильный дымоход.

Для хорошего движения воздуха важна правильная конструкция дымохода. Если при проверке новой отопительной конструкции отсутствует тяга, то причина в одной или в совокупности ошибок:

Диаметр трубы слишком мал и не соответствует обслуживаемой отопительной системе установленной мощности.
В конструкции дымохода присутствуют повороты под углом 90 градусов. Максимальный допустимый угол поворота — 45 градусов. Для идеальной работы весь дымоход должен быть вытянут по строгой вертикальной оси. Однако, такая конструкция не всегда возможна, тогда используют тройники и переходы. На угол поворота 90 градусов в дымоходе, необходимо добавлять 1 метр длины трубы. На угол поворота 45 градусов нужно добавлять 0,5 метра.
Наличие горизонтальных участков дымохода. Общая длинна горизонтальных участков не должна превышать 1 метра.
Неправильная форма трубы. Труба должна иметь круглое сечение. В углах квадратной трубы происходит завихрение воздушного потока, что закупоривает дымоход. Квадратные сечения имеют дымоходы, выполненные из кирпича, для их нормального функционирования нужно внутри установить трубы из нержавеющей стали. Трубы из нержавеющей стали легко монтируются, герметичны, их гладкая поверхность предотвращает скопление сажи.
Недостаточная длинна поддувала, что не даёт нужного потока кислорода.
Дымоход состоит из труб разного диаметра, в местах перепада размеров создаются благоприятные условия для скопления сажи, копоти.
Недостаточная герметичность мест стыковки труб.
Отсутствие колпака над печной трубой. Колпак защищает от воздействия атмосферных осадков, попадания предметов, которые могут забить дымоход (снег, дохлые птицы).
Неправильное размещение трубы. Труба должна возвышаться выше плоской кровли минимум на 0,5 метра. Расстояние между коньком и трубой должно составлять 1 метр. Длинна рукава в сумме должна составлять минимум 5 метров.
Недостаточное утепления дымохода. Часть трубы, находящаяся вне отапливаемого помещения должна подвергнуться операции утепления. Утепление предотвратит оседание газов в виде конденсата на внутренней поверхности трубы.

Причина 2. Вентиляция

Для правильной работы отопительной системы должна быть налажена правильная вентиляция в помещениях с разрешённым топочным оборудованием. Часто из-за нее нет тяги в дымоходе. Причины отсутствия достаточной тяги:

Постоянно открытые окна в помещении топочной. Особенно, когда окна находятся выше топки.
Сильный сквозняк, аэродинамические силы могут поменять направление движения воздуха.
Недостаточное количество свежего воздуха, необходимого для горения.

Причина 3. Воздействие природных факторов.

Причинами отсутствия тяги дымохода могут стать:

Дождь, снег, град, создающие перепад давления. Воздействие высокого уличного давления приводит к оседанию продуктов сгорания в дымовой трубе, уменьшению полезного объёма дымоотвода.
Крона дерева заслоняющая свободный доступ к воздушным массам.
Высокое здание рядом отражает дым, выходящий из трубы.
Использование в качестве сырья сырой древесины.
Слишком низкое расположение козырька над трубой.

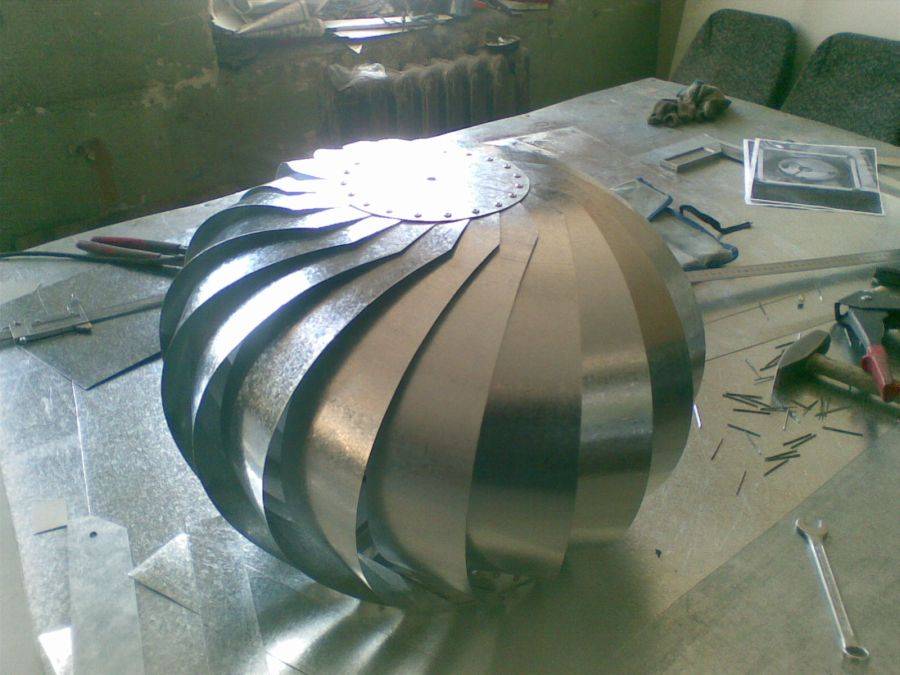

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Специальные устройства для регулирования

Современные приборостроители позаботились о выпуске специальных устройств, регулирующих тягу в дымоходе:

Регуляторы. Их устанавливают на выходной патрубок дымохода для нормализации тяги в отопительной системе, а также в качестве средства, влияющего на коэффициент полезного действия отопления.
Дефлекторы. Такие приборы закрепляют на дымоходе с внешней части. Улучшение скорости тяги осуществляется благодаря тому, что диаметр этого устройства гораздо больше трубы дымохода, и, значит, в нём возникает область низкого давления при обтекании его потоками воздуха.
Дымоходный флюгер. Представляет собой особую конструкцию, которая выполняет сразу несколько функций: улучшает тягу, защищает трубу от дождевых каплей и снежных вихрей. Действие устройства сходно с работой дефлектора скорость тяги нормализуется за счёт уменьшения внешнего сопротивления воздуха.
Дымовой вентилятор. Пользуется большой популярностью среди владельцев домов с отопительной системой. Искусственный воздушный вихрь создаётся внутри дымохода благодаря работе вентиляционной системы, для подключения которой нужно электричество. Соблюдение всех необходимых мер безопасности — обязательное условие монтажа и эксплуатации такого прибора для улучшения дымоходной тяги.

Все устройства, устанавливаемые на трубу дымохода для улучшения тяги, требуют обязательного контроля, особенно в зимний период. Это связано с тем, что дополнительные приборы, прикреплённые к дымоходу снаружи, могут забиться, обледенеть (зимой) и тем самым воспрепятствовать нормальной работе дымохода. Закупорка, полученная «при участии» устройств, может стать причиной возникновения обратной тяги и проникновения угарного газа в жилые помещения.

Не забывайте регулярно осматривать вместе с дымоходом и приборы, помогающие увеличить тягу.

Фотогалерея: устройства для регулирования тяги

Самое распространённое устройство среди пользователей печного отопления

Такой прибор особенно актуален для улучшения работы печей и каминов

Полезное и красивое устройство

Установив такой прибор, вы можете повысить работы всей отопительной системы

Тяга дымохода – справимся?

Тяга дымохода — это естественный аэродинамический процесс движения воздуха из зоны повышенного воздушного давления в зону пониженного воздушного давления через вентиляционный канал дымохода.

Правильная тяга

Благодаря наличию этого явления человечество уже несколько тысяч лет и до сегодняшнего дня создает различные технические приспособления для эффективного сжигания различных видов топлива: печки, камины, котлы.

И качество сжигания тем лучше, чем адекватнее будет тяга в дымоходе.

Научившись регулировать и управлять тягой можно повысить качество обогрева собственного жилища и снизить его затраты.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Принцип функционирования

В случае усиления тяги в дымоходной системе происходит подъем давления. Как только оно достигает определенного уровня, срабатывает клапан. Он открывает заслонку и делает больший забор воздуха из помещения. Он понижает температуру внутри дымохода, тем самым снижая давление. Как только температура и давление опускается до необходимого минимума, клапан закрывается и подмес воздуха прекращается. Такой процесс позволяет держать температуру пламени в необходимом диапазоне, чтобы топливо сгорало с требуемой скоростью. Есть несколько положительных моментов, которые говорят в пользу установки стабилизатора тяги:

большая безопасность системы;
увеличение срока службы;
уменьшение вредных выбросов;
меньшее оседание сажи в дымоходе;
отсутствие резких перепадов давления.

Благодаря стабилизатору тяги происходит лучшая циркуляция воздуха. Это означает, что на стенки дымохода будет оседать меньше отходов горения, что снизит растраты на его чистку. Со стабилизатором не придется переживать, что в ветреную погоду может быть резкий перепад, который заставит пламя уйти в обратном направлении. В помещении, где установлен котел отопления больше не будет запаха гари. Температура внутри дымохода будет поддерживаться в допустимых пределах

Это важно, чтобы не произошло возгорания сажи, которое приводит к сильным пожарам. То есть стабилизатор тяги гарантирует дополнительную безопасность всей системы

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода

Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто

Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
Заслонка установлена или отрегулирована неправильно.
Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Заключение

Наличие печного отопления, камина или бани на территории частного дома всегда сопровождается острой необходимостью обеспечить нормальное удаление копоти, дыма и углекислого газа. Продукты горения жизненно опасны для человека, поэтому данный вопрос требует ответственного и серьезного подхода. При невозможности (финансовой, территориальной, технической и прочих причин) обеспечить безопасные условия для проживания при помощи привлечения профессиональных работников, можно заняться установкой стабилизатора тяги газового котла собственными силами. Это не только практичное и экономичное решение, но и отличная возможность лично убедиться в качестве проводимых работ. Вы сможете быть уверены в том, что для ремонта используются исключительно качественные материалы и инструменты.

Для того чтобы получить максимально желанный результат, а также полностью функционирующее устройство, рекомендуется заранее ознакомиться с правилами, стандартами, нормами и нюансами, которые касаются этих монтажных работ. Особенно это касается людей, которые не владеют необходимой базой знаний и практическими навыками. Предварительная подготовка и тщательное изучение этого вопроса позволит создать не только безопасное, но и результативное устройство, которое будет успешно функционировать на протяжении долгих лет. С этой целью стоит заранее ознакомиться с техническими справочниками, а также просмотреть обучающее видео о стабилизаторе тяги дымохода.
