Трубы для ванной комнаты

Разрешенные и запрещенные для маскировки коммуникации

Перед тем, как спрятать трубы в ванной в стену, стоит учесть ряд факторов, допускающих или запрещающих такие действия. В частности, нельзя намертво вмуровывать в стену фитинговые соединения в форме литер Г, Т и Х. Это связано с повышенной опасностью утечек в местах соединения. Кроме того, у вас всегда должен быть доступ к счетчикам, фильтрам и другим важным системам.

Допускается капитальная укладка в стену стальных сварных или медных паяных труб. А вот если стыковка трубопровода производилась на резьбовых соединениях, к ним должен быть обеспечен доступ в любое время на случай утечек.

Подготовка к работе

Схема развода водопроводных труб.

Прежде чем приступить к работе, вам необходимо составить план предстоящего ремонта. Начертите схему, которая будет изображать все оборудование, задействованное в работе водопровода и канализации, а также систему подводимых труб. Это поможет учесть расположение оборудования при выполнении работ.

Определенную сложность может вызвать монтаж канализации и водопровода под ванной.

Чтобы избежать необходимости ее демонтажа, используйте технологию стыковки труб из составных частей. Чтобы подвести канализацию под сифон ванной, вам потребуется установка отвода. Отвод — это труба с поворотом на 90 градусов.

Можно осуществить одновременное подключение к канализации ванной и раковины. Для этого вам потребуется разводка с использованием тройника, который представляет собой устройство, имеющее третий вывод, расположенный под углом 45 или 90 градусов относительно оси.

Таблица свойств полимерных труб.

Если у вас возникнет необходимость соединения разных диаметров, вам потребуются специальные переходники, которые имеют форму воронки, или тройники, один из выводов которых имеет отличный от двух других диаметр.

Для определения необходимого количества отводящих труб и труб для водопровода, вам нужно учесть 2 фактора: их диаметр и длину.

Такое оборудование, как ванная и раковина, может быть подключено к канализации при помощи труб диаметром 50 мм, а вот для подключения унитаза вам потребуются трубы диаметром 100 мм. Длина труб в основном имеет следующие значения: 50, 100, 160 и 200 см.

Перед тем, как приобрести материалы, пользуясь составленной предварительно схемой, просчитайте необходимое количество труб, требуемой длины. При расчете длины водопровода, учтите то, что они имеют раструбы с уплотнительными резинками. В них вставляют следующие монтажные единицы.

Примерный список необходимых материалов, которых потребует разводка канализации и водопровода включает в себя:

Схема разводки труб в ванной комнате.

• пластиковые канализационные трубы;манжеты для закрепления трубы в раструбах;пластиковые фитинги, такие как отводы, тройники, колена и т. д.;компенсатор;хомут, обеспечивающий крепление труб к стенам;смотровой люк для стояка;силиконовый герметик;цементный раствор.

Использование металлических труб допустимо, но предпочтение все же стоит отдать полимерным. Учтите их стойкость к повышенной температуре, так как они могут заполняться и достаточно горячей водой (например, при сливе из стиральной машины).

Как спрятать канализационные трубы в туалете: короба из гипсокартона или пластика

Короб – это одна из разновидностей фальшстен. Монтаж будет аналогичным, с разницей лишь в том, что ими можно скрыть только трубы, они не будут занимать всю стену.

Вместо целой фальш-стены можно соорудить небольшой короб из дерева или гипсокартона

Короб или подиум (если требуется спрятать горизонтальные трубы) может стать отличным местом для хранения инструментов или бытовой химии.

Функциональным вариантом для того, чтобы спрятать трубопровод в ванной комнате и туалете, будет короб-шкаф. Его установка несколько более сложная, чем монтаж простых коробов, зато такая конструкция отличается практичностью. Для упрощения работ можно приобрести уже готовые дверцы для коробов-шкафов.

Каркас для такого типа коробов придется делать деревянным. Бруски перед работой необходимо обработать антисептиком, защищающим дерево от грибка и гниения. Стенки короба-шкафа могут быть выполнены из гипсокартона, фанеры или ламинированного материала. Нижнюю часть короба лучше не ставить непосредственно на пол в туалете или ванной, чтобы не испортить его в случае разлива воды. Основой для короба могут стать ножки высотой хотя бы 5-7 см.

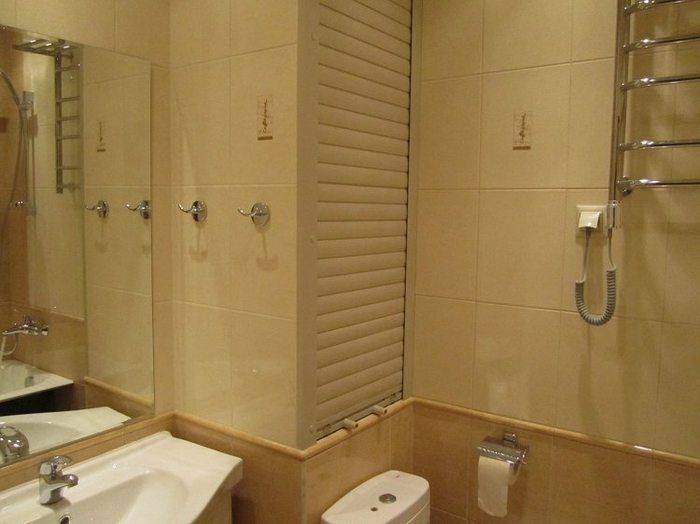

На современном рынке можно найти уже готовые короба, чтобы спрятать трубы. Если они подходят для санузла по габаритам и стилю, то можно скрыть трубы и такой фабричной конструкцией. Это существенно снижает временные затраты на отделку помещения.

Если позволяет площадь помещения, можно устроить шкаф для труб с раздвижными дверями или роллетами

Виды канализационных труб, их преимущества и недостатки

Классифицируют канализационные трубы по трем категориям: материал, из которого они изготовлены, толщина стенки, и наличие специального покрытия на внутренней части труб.

1. Класс «А» — тонкостенные трубы, применяются в технических системах при отсутствии избыточного давления. Преимущества – низкая стоимость трубы. Недостаток – малый срок службы, нежелательно использовать для обустройства канализации в ванной комнате в квартире или в доме.
2. Класс «В» — трубы повышенной прочности. Преимущества – более толстые стенки, хорошо переносят нагревание. Недостаток – высокая стоимость.

Материалы:

• полипропиленовые. Они часто составляют основу разводки канализации по дому. Выдерживают высокую температуру воды, но при этом отличаются и повышенным коэффициентом линейного расширения;
• полиэтиленовые. Используются для разводки канализационных труб в частном доме, или квартире, но широкого распространения не получили. Отличаются низкой стоимостью;
• поливинилхлоридные трубы используют как временную разводку в системах технического водоотведения. Плохо переносят увеличение температуры, срок эксплуатации критично мал;
• металлические трубы. Медные – наиболее перспективные и практичные. Недостаток: разводка на базе медной канализационной трубы обойдется недешево. Чугунные трубы канализации – классический, но морально устаревший вариант, их можно встретить в городской квартире.

Основные правила сокрытия коммуникаций

Если интересует вопрос, как правильно спрятать трубы, следует учитывать некоторые правила. Наиболее важными являются следующие:

при монтаже коммуникацией необходимо ограничить количество переходов (соединений); чтобы трубы эксплуатировались дольше, рекомендуется устанавливать фитинги из того же материала, что и коммуникации, но в данном случае имеются исключения, например, если соединяется участок трубы из пластика и металла; важно учитывать необходимость обеспечения доступа к наиболее сложным участкам (вентили, узел разводки), для этой цели часто используют специальные люки; прежде чем спрятать трубы в ванной, следует их защитить от конденсата, для чего применяются гидроизоляционные материалы. Сначала определяется тип разводки: скрытая, открытая

Первый из вариантов предполагает необходимость штробления стен. Следует помнить, что доступа к трубопроводу в данном случае не будет. Если выбран такой метод сокрытия коммуникаций, при монтаже высвободится дополнительное пространство. Открытая разводка предполагает необходимость прокладки труб вдоль перегородок. Значит, нужно будет дополнительно выделить место под установку короба

Сначала определяется тип разводки: скрытая, открытая. Первый из вариантов предполагает необходимость штробления стен. Следует помнить, что доступа к трубопроводу в данном случае не будет. Если выбран такой метод сокрытия коммуникаций, при монтаже высвободится дополнительное пространство. Открытая разводка предполагает необходимость прокладки труб вдоль перегородок. Значит, нужно будет дополнительно выделить место под установку короба.

Выбираем подходящий способ монтажа

В современных ванных комнатах все инженерные коммуникации скрыты. Для реализации этого можно использовать фальш-панели или делать штробы в стенах. Альтернатива – открытая прокладка при разводке труб в ванной. Она менее эстетична, но для нее потребуется меньше усилий и времени. Это может сделать самостоятельно, без помощи сантехника.

Для выбора способа необходимо проанализировать плюсы и минусы каждого.

• Открытая прокладка. Все инженерные коммуникации монтируются к стене или полу. Это дает возможность сделать установку даже после окончательного ремонта. Преимущества – постоянный контроль за состоянием, минимальная стоимость, возможность оперативного ремонта. Недостатки – вероятность механического повреждения, трубопроводы портят внешний вид комнаты.
• Скрытая схема прокладки. Для прокладки в стенах или полу делают штробы. Однако есть ограничения – их нельзя делать в несущих стенах. Альтернатива – монтаж поверх стены, последующая установка фальш-панели. Преимущества – снаружи остаются только точки подключения к приборам, невозможно повредить трубы. Недостаток – трудоемкость монтажа.

В некоторых случаях можно совместить два способа. Часть коммуникаций остается открытой, остальные закрываются декоративными материалами. Это актуально, если одна из стен ванной несущая.

Важно: ширина и глубина штроб должна быть больше диаметра труб на 2-3 см. Это необходимо для компенсации теплового расширения

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

• открытая прокладка;
• скрытая укладка;
• комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

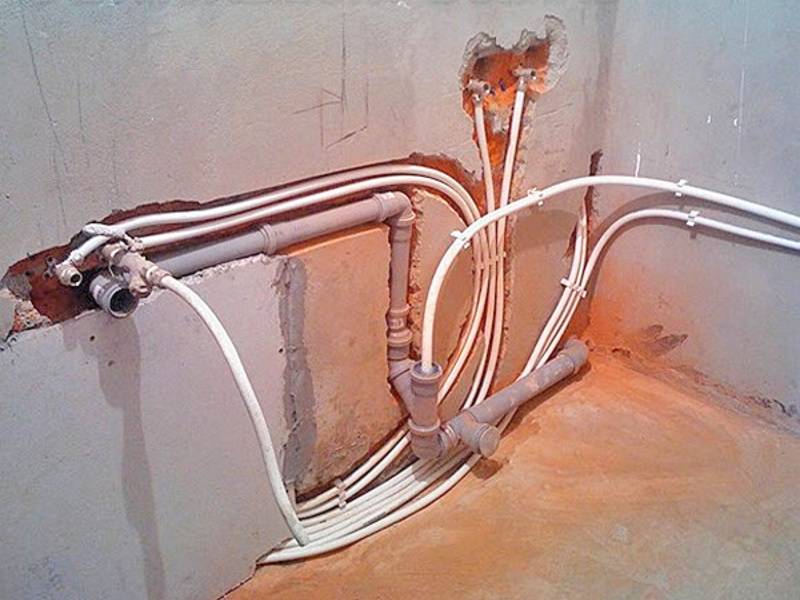

Скрытая разводка труб в ванной.

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Инструкция по замене стояка

Прежде чем проводить ремонтные работы собственнику квартиры требуется обговорить этот момент с гражданами, проживающими снизу и сверху. Несмотря на то, что изношенная труба прорвала только в одном месте, жители других квартир также рискуют оказаться затопленными.

Для надежности следует провести ремонтные работы сразу в нескольких квартирах. Если граждане, проживающие по соседству, откажутся, ремонт реализуется только в одной квартире.

Далее владельцу помещения нужно обратиться в управляющую компанию и попросить перекрыть стояки и слить воду. Затем производится монтаж труб. Такие работы могут носить полный или частичный характер. Ремонт осуществляется как в частных квартирах, так и в неприватизированном помещении, подвалах.

Замена стояка канализации

Стояк канализации выступает общедомовым владением. Элемент единой системы может проходить через квартиру.

По указанным причинам отвечать за ремонт стояков и проводить замену данного элемента обязана управляющая компания. Платить за такие действия владельцу квартиры не потребуется.

Алгоритм замены стояка канализации:

1. гражданин посещает управляющую компанию, где пишет заявление о необходимости замены стояка;
2. владелец квартиры и представитель УК составляют акт, где отражается состояние канализационных труб и рассматриваемого элемента. Можно приложить фотографии для подтверждения необходимости производства работ по замене;
3. участники данных отношений оговаривают дату и время ремонта, направляют уведомления соседям;
4. мастер приходит в назначенный день и проводит все нужные мероприятия.

Мастер и владелец помещения заранее оговаривают то, какие материалы могут использоваться при проведении работ. По мере завершения ремонта составляется акт выполненных работ. Владелец квартиры должен оставить один документ себе.

Какие документы получит собственник

Если на заявление на замену стояка управляющая компания отвечает отрицательно, то это должен быть письменный документ. Иначе обжаловать отказ не получится.

Когда ремонтные работы произведены, в обязательном порядке составляется акт выполненных работ.

В нем фиксируется такая информация:

• дата формирования документа;
• номер договора, в соответствии с которым оформляется акт;
• цена работ;
• название организации, исполняющей ремонт;
• подписи сторон.

Обратите внимание: документ оформляется в 2 экземплярах, при этом каждой из сторон передается по 1 акту. В качестве исполнителя выступает компания, которая проводила замену аварийного оборудования

Капитальный способ стена из гипсокартона

Проще всего скрыть канализацию, проходящую в технической нише, с помощью фальш-стены. В качестве материала используйте фанеру или ДСП, но оптимальным вариантом считается гипсокартон. Для работы будет достаточно одного листа сухой штукатурки, он должен быть обязательно зеленого цвета – так выглядит влагостойкий гипсокартон, пригодный для использования во влажных помещениях.

Полностью закрытую техническую нишу сложно рассмотреть невооруженным глазом

Каркас фальшивой стены выполняют из оцинкованных профилей (что предпочтительнее) или деревянных брусков. Размечая места крепления профилей, необходимо учитывать, что расстояние между перегородкой и стояком должно быть не менее 3 см. Сначала крепят направляющие профили к стенам, затем к полу.

Если планируется декорировать гипсокартонную ширму кафельной плиткой, то необходимо предусмотреть расстояние между стоечными профилями не более 40 см. В тех случаях, когда на стенах уже имеется керамическая плитка, сверлить следует в межплиточных швах.

Гипсокартон раскраивают по предварительно подготовленным чертежам и крепят к каркасу при помощи саморезов. Готовую стенку шпаклюют и декорируют с учетом собственных пожеланий, общего дизайна. Чтобы упростить работу со смотровой дверцей, сделать ее менее заметной, воспользуйтесь простым, но удобным магнитным креплением.

Особенности эксплуатации

Срок эксплуатации стояка отопления напрямую зависит от того, из какого материала он изготовлен. В настоящее время распространены следующие типы данных изделий:

Стальные стояки. Такие трубы отличаются высоким уровнем прочности, относительной дешевизной и значительной степенью надежности. Для того чтобы осуществлять монтаж таких изделий, необходимо использовать специальное оборудование, а также иметь определенные навыки для установки.
Медные стояки. Такие изделия имеют увеличенный срок использования. Но при этом их стоимость намного больше стальных трубопроводов. Стояки из меди не подвержены образованию коррозии. Металлопластиковые стояки. Соединение элементов таких приборов осуществляется при помощи специальных фитингов. Это существенным образом упрощает процесс сборки. Монтаж могут производить даже люди, не имеющие соответствующего опыта

Но при этом очень важно пользоваться профессиональным оборудованием. Полипропиленовые стояки

Данные трубопроводы пользуются популярностью потому, что они позволяют добиться монолитной структуры в местах соединения. Это связано с тем, что стыки свариваются специальным паяльником.
Стояки из сшитого полиэтилена. Их довольно просто устанавливать в квартирах. Они являются устойчивыми к коррозии.

В настоящее время наибольшей популярностью пользуются полиэтиленовые, полипропиленовые и металлопластиковые стояки. Это связано с тем, что данные изделия обладают оптимальным соотношением цены и качества.

Существует несколько особенностей размещения стояков в комнатах, на которые следует обратить внимание перед началом работы:

монтаж должен осуществляться возле наружных стен;

• если комната угловая, магистральная труба должна проходить возле угла;
• не стоит осуществлять сварочные работы возле легко воспламеняющихся материалов;
• стояк однотрубной системы не должен быть ближе 15 см к окну;
• оптимальная длина подводки равняется 40 сантиметрам.

Если выполнять все вышеперечисленные правила монтажа стояка, можно максимально корректно оборудовать систему отопления.

Прячем трубы правильно

Когда мы прячем трубы в ванной комнате, всегда стоит помнить, что чем меньше будет мест соединений, тем надежнее и герметичнее будет система. Поэтому стоит заранее продумать, как будет расположена разводка и необходимое оборудование, а также как правильно спрятать трубы в ванной в той или иной ситуации.

Следующим важным фактором будет тип материала соединений, если без них не обойтись. Идеально, если и трубы, и стыковочные детали имеют одинаковый запас прочности и изготовлены из одного материала.

И последнее правило. Перед тем как скрыть водопроводные трубы в ванной, не забудьте об их изоляции. Особенно актуально это в отношении горячего водоснабжения или отопительной системы, в которых трубы имеют свойство расширяться.

Установка экрана или мебели

Еще один оригинальный вариант, как спрятать водопроводные трубы в ванной – собрать новую или встроить готовую мебельную конструкцию вокруг них. Мебель привнесет в интерьер нотки элегантности и позволит организовать удобные места хранения, поскольку обычно – это шкафчики с полочками.

Если трубы в вашей ванной расположены вертикально, их можно легко задекорировать шкафом-пеналом. Заднюю стену в нем снимают, а в полках прорезают выемки под трубы. Единственной сложностью в данном случае будет необходимость дополнительной обработки полок шкафа влагостойкой пропиткой или подбор мебели из подходящего материала, устойчивого к влаге.

В связи с этим, намного чаще подобные изделия собирают под заказ или создают индивидуальную вещь самостоятельно.

Установка специального экрана – это еще один оригинальный способ, как спрятать трубы канализации в ванной. Он представляет собой каркас, с установленными на нем панелями из гипсокартона или пластика. Подобное изделие довольно привлекательно внешне и стоит недорого. Кроме того, его монтаж и демонтаж довольно прост, так что в случае ремонта сложностей не возникнет. Тем не менее, для установки экрана требуется место.

Правила разводки

Трубы должны идти параллельно и либо горизонтально, либо вертикально

Важно при скрытом монтаже, чтобы когда придется долбить стену, долбить минимум

• Штанга для ванной — советы по правильному выбору, установке и регулировке современных штанг (100 фото)

• Стекло для ванной: преимущества использования, основные недостатки и рекомендации по выбору стеклянных элементов для ванной (125 фото)

• Дизайнерская мебель в интерьере: особенности выбор, фото новинок, идеи для размещения

К стыкам должен быть свободный доступ. Каждый отвод должен иметь свой вентиль или шаровой кран.

При отводе от магистрали стояка должен стоять фильтр грубой очистки.

Основные правила

Как правило, в ванной комнате проходит множество всяких труб, начиная от водопроводных, заканчивая канализационными

Лишние не слишком эстетичные детали портят интерьер помещения, отвлекая на себя внимание, поэтому большинство домовладельцев в процессе ремонта стараются их скрыть

Если вы твердо решили закрыть стояки или другие инженерные коммуникации в ванной, то нужно соблюдать следующие правила:

Для закрытия стояков и канализационных труб, проложенных открытым способом нельзя использовать тяжелые материалы и капитальные стены. Если намертво замуровать коммуникации, то к ним будет не подобраться во время аварии. А если для заделывания использовать тяжелые материалы, то на их демонтаж в экстренной ситуации уйдет слишком много времени.

Нельзя закрывать водопроводные стояки и другие коммуникации сплошными конструкциями

Важно предусмотреть ревизионные окна или дверцы, которые не портят внешний облик помещения, но в то же время дают свободный доступ к трубам для обслуживания и ремонта.
Закрывающий стояки материал должен иметь высокую устойчивость к влаге и коррозии. Во-первых, в ванной комнате повышенная влажность, из-за чего невлагостойкий материал быстро потеряет свой внешний вид

Во-вторых, на поверхности труб из-за перепада температуры часто оседает конденсат, который также оказывает негативное влияние на материал обшивки изнутри.
Перед тем, как заделать разводку с помощью пластиковых панелей, необходимо заменить трубы на новые, чтобы исключить протечки в будущем. Кроме того, следует проверить гидроизоляцию стыков.

Соблюдение правил безопасности

Соблюдайте при работе такие правила:

• уберите с места работы все, что мешает свободному проходу к трубопроводу;
• уберите из ванны все розетки и провода;
• не забудьте перекрыть воду на стояке;
• не оставляйте паяльник без внимания и пользуйте специальной подставкой;
• не применяйте его рядом с легко возгораемыми предметами или жидкостями;
• надевайте на себя плотную одежду с руками и рабочую обувь, не забывайте надевать перчатки;
• при работе с перфоратором надевайте защитную маску.

Если вы все сделали правильно, то ваша разводка будет надежной, сможет защитить трубопровод от протечек, а также обеспечит бесперебойную и качественную работу всей сантехники в ванной комнате.

Примеры разводки труб в туалете

Замена труб системы водоснабжения.

Замена стояков на полипропилен – популярная на сегодняшний день услуга по ремонту системы водоснабжения.

Полипропиленовые трубы имеют ряд преимуществ:

• не поддаются коррозии;
• достаточно высокопрочны;
• внутри не скапливаются известковые отложения;
• безопасны с точки зрения экологии, проходящая по таким трубам вода, существенно не меняет свои свойства.

Замена стояка горячей воды, как и холодной, производится также как монтаж водопровода, единственным отличием является выбор насадки на паяльник нужного диаметра.

Для горячей воды устанавливаются трубы, которые не деформируются от тепла.

В панельных домах типичных построек стояки водоснабжения находятся на видном месте, а в современных новостройках стояки холодного водоснабжения и канализации в основном размещают в нишах, а стояк горячей воды установлен в ванной комнате (в панельном доме, например) или санузле на виду.

Схема холодного водоснабжения

Важно: при замене необходимо трубы менять от пола до потолка, а еще лучше и в местах перекрытий. Что нужно сделать перед началом монтажа системы водоснабжения:. Что нужно сделать перед началом монтажа системы водоснабжения:

Что нужно сделать перед началом монтажа системы водоснабжения:

• нарисовать чертеж с отмеченными точками разводки труб водоснабжения в ванной, санузле и кухне и подсчитать, сколько и чего надо купить;
• написать длину труб и всех соединений, количество уголков (на 45, 90 градусов), обводов на местах пересечения труб, тройников, фитингов с внутренней и наружной резьбой для гибких шлангов, а также смесителей, переходников для резьбового стыка с вводом стояков горячей и холодной воды.

Схема разводки труб водоснабжения

Замена труб водоснабжения происходит в такой последовательности:

• обратиться в ЖЕК с заявлением о перекрытии воды, предупредите соседей;
• произвести демонтаж старых труб;
• сделать разметку размещения клипс для монтажа разводки к стенам;
• по размерам из чертежа или разводки нарезать трубы нужной длины, удалить грязь в тех местах, где производится пайка, можно обезжирить спиртом;
• установить тефлоновые насадки на сварочный аппарат для определенного диаметра трубы и разогреть его до температуры 250 градусов;

Совет: на фитинге и трубе маркером можно поставить метки для последующего правильного монтажа и для того, чтобы не ошибиться в направлении приваривания данного элемента.

• трубу и фитинг на разогретые насадки необходимо насаживать одновременно, фитинг и трубу прокрутить против и за часовой стрелкой на всю глубину;
• после нагрева снять детали и соединить по меткам;
• все фрагменты собрать в единый стояк при помощи спайки или методом свинчивания с уплотнительной лентой;
• при помощи специальной муфты спаиваем стояк со стояком соседей, если у них уже стояк заменен;

если у соседей стояк из металла, то для спайки необходимо применить переходную муфту с внутренней резьбой;

Переходная муфта с резьбой

подключить воду и проверить на герметичность все места резьбовых и спаечных соединений.

Совет: Важным моментом является замена крана на стояке, необходимо помнить, что нужно избегать монтажа запорных кранов из материала низкого качества, потому что такой кран, прикрепленный на стояке, является аварийным. Хорошим вариантом будет толстостенный шаровой кран из хромированной латуни.
