Тиски: делаем самостоятельно – варианты и разновидности, схемы, реализация

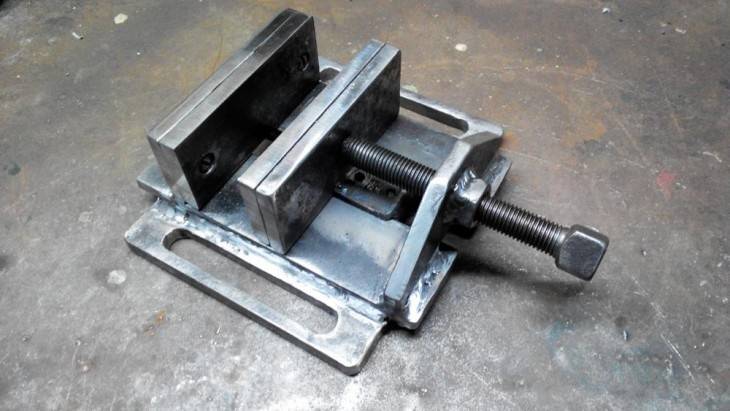

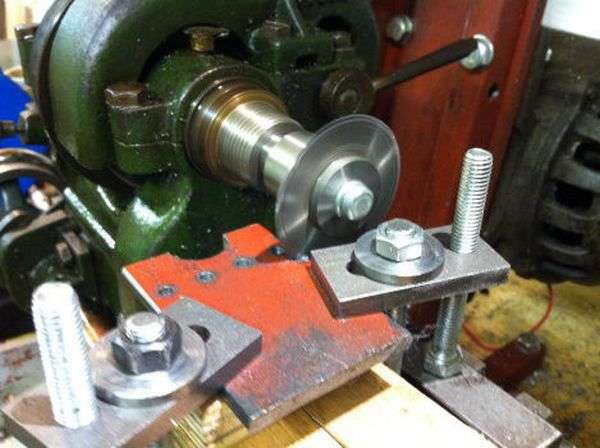

Тиски своими руками для сверлильного станка

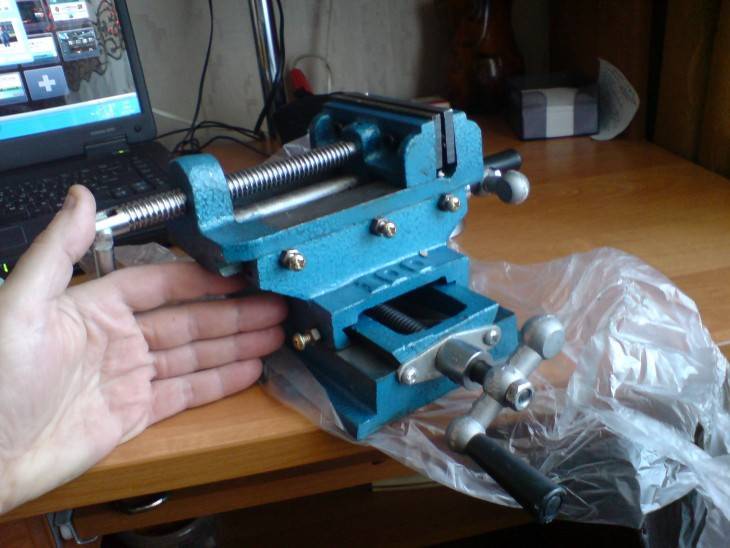

Тиски для сверлильного станка отличаются от обычных слесарных тисков своей общей высотой. Они значительно ниже.

Инструкция по изготовлению

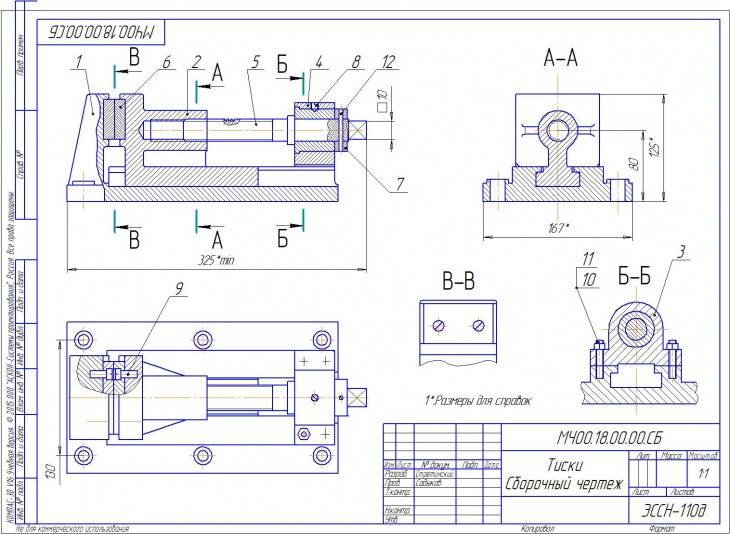

Технология изготовления определяется тем, что идёт работа с металлом. Конкретные детали изготавливаются по конкретным чертежам. Между вариантами разных моделей тисков принципиальное отличие может быть лишь в том, где устанавливается ходовая гайка – на подвижной или неподвижной части. Этим определяется способ закрепления ходового винта. И ещё нюанс, тиски для сверлильного станка обычно свободно перемещаются по рабочему столу.

Тиски для сверлильного станка ФОТО: usamodelkina.ru

Пошаговые технологии изготовления деревянных тисков в домашних условиях

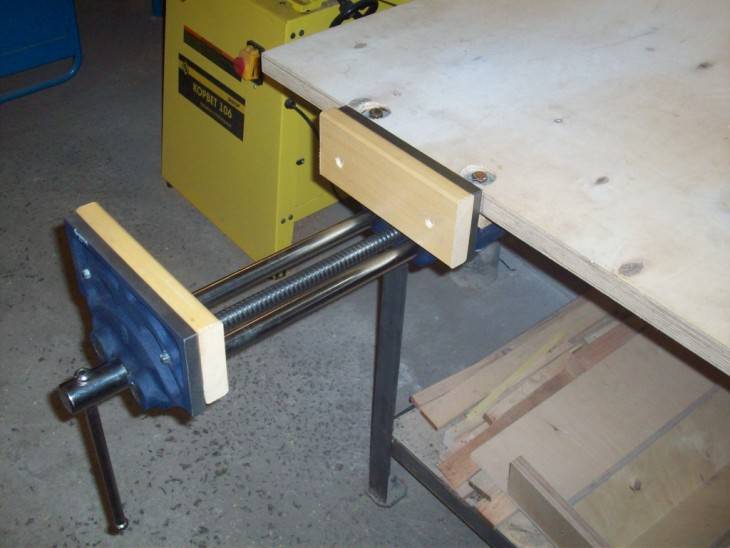

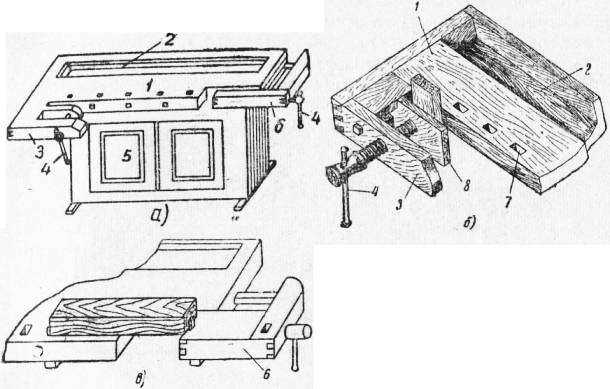

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

	Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
	Торцевая часть облицована стальными пластинами толщиной 4 мм.
	Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
	Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.

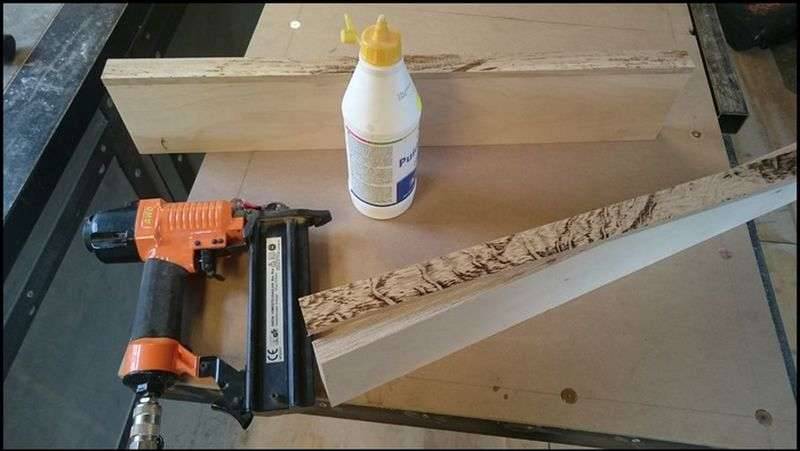

	К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
	Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
	Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
	В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.

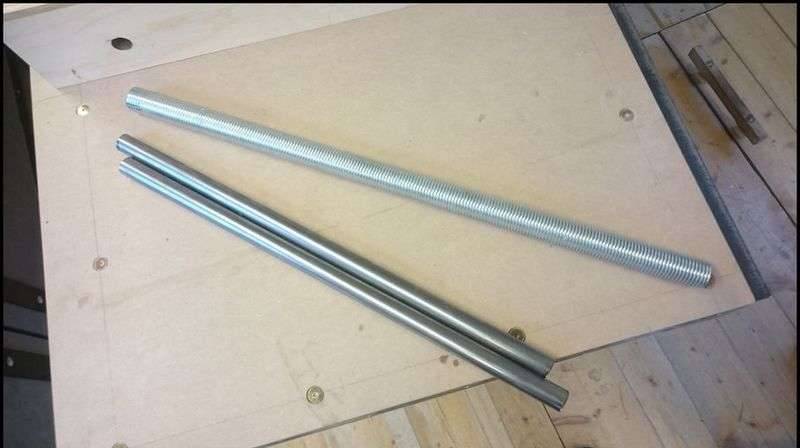

	Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
	Предварительная сборка направляющих узлов.

	Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 – взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
	При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
	Подвижная губка опирается на металлическую опору.
	Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.
	Маховичок вытачивается из древесного фрагмента.
	После токарной обработки получается довольно удобная рукоять.
	Внутрь маховичка запрессовывается гайка.
	Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
	Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
	В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
	Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

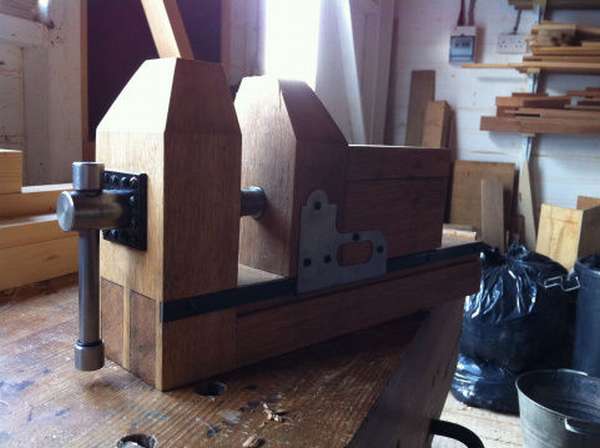

Изготовление деревянных тисков, устанавливаемых на столе

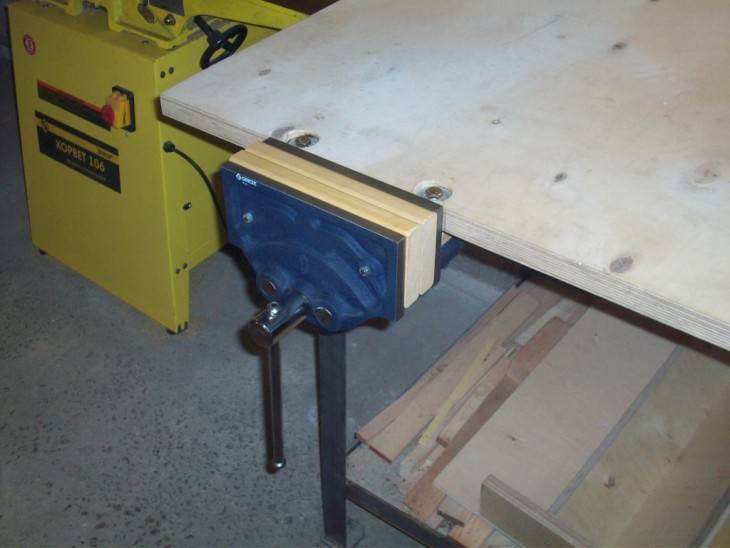

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

	Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
	Брусок размещается на столе, а потом размечают.
	Брусок строгается.

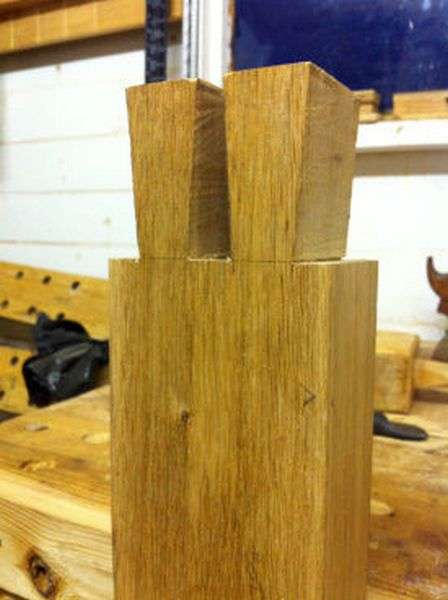

	Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
	Неподвижная часть вытачивается отдельно.

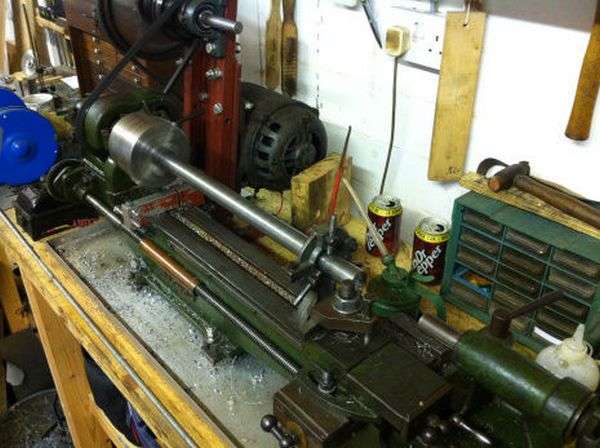

	На токарном станке вытачивается рабочий винт.
	Нарезается прямоугольная резьба.
	На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
	Из полосы толщиной 6 мм вырезается опорная пластина.
	Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.

	Готовая пластина с отверстием Ø 20 мм.
	Выполнение дополнительных пропилов.
	Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

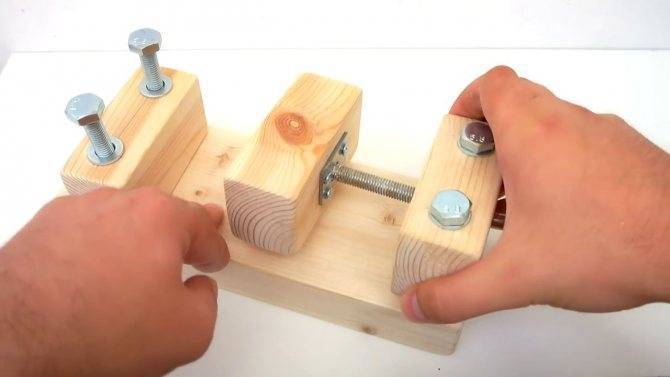

Простые деревянные тиски

	Используются бруски из яблони.
	Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
	Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.
	В качестве винта используется рым-болт с резьбой М10.
	Дополнительно понадобятся болты М8х70 с гайками.
	На двух брусках сверлятся отверстия под болты М8.
	Дополнительно сверлятся два бруска под резьбу М10.
	Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
	Остается собрать элементы на опорной доске.

	Болты М8 используются для установки брусков.
	Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.

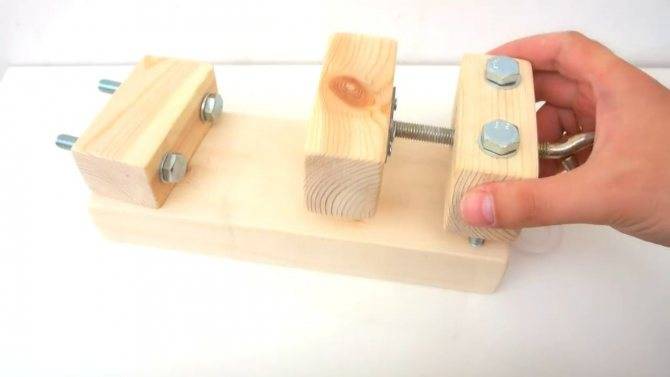

	Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

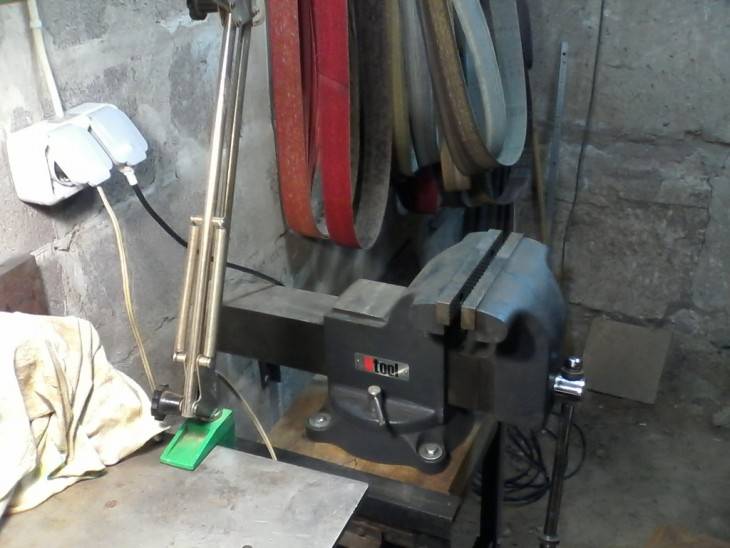

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

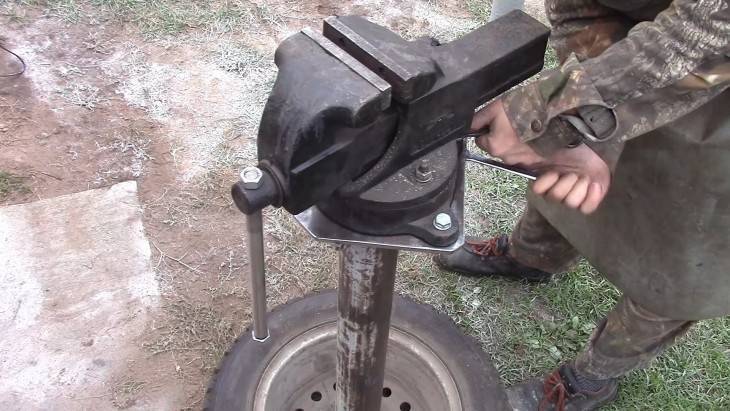

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

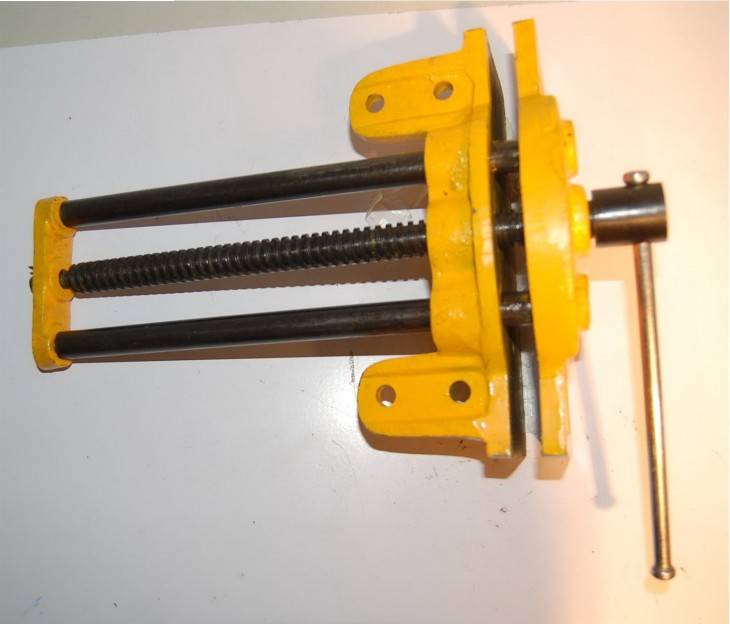

Конструкция столярных тисков включает в себя:

винт ходовой части; рукоятку; подвижную и неподвижную губку; плиту опорную.

Все виды тисков делятся на два типа:

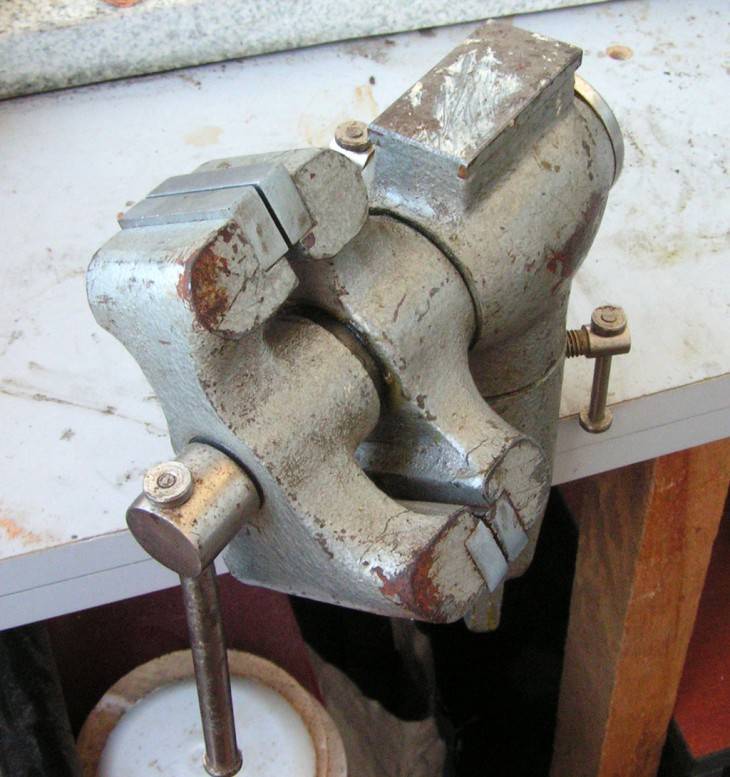

не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении. поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

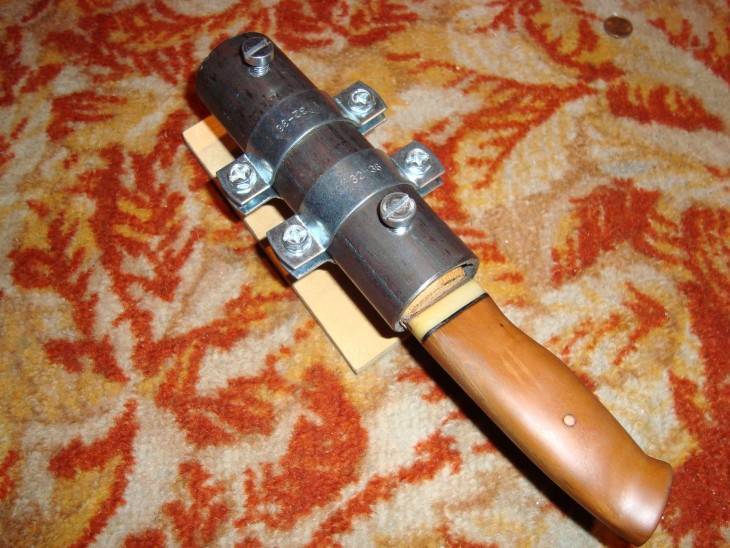

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

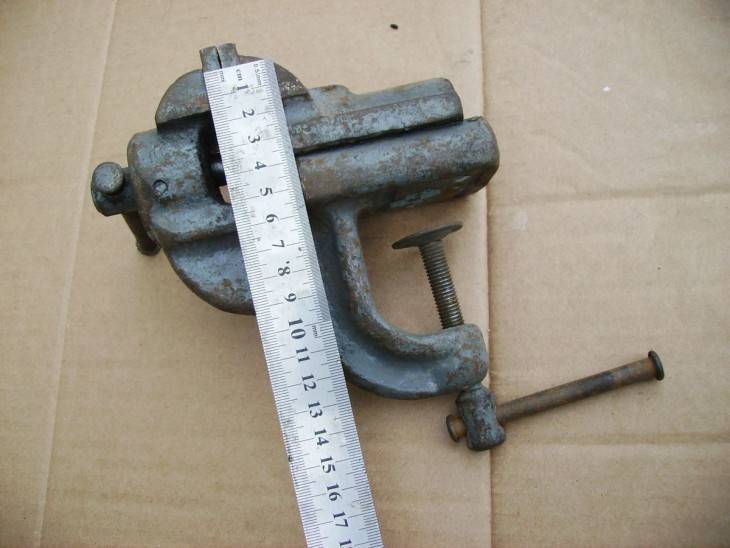

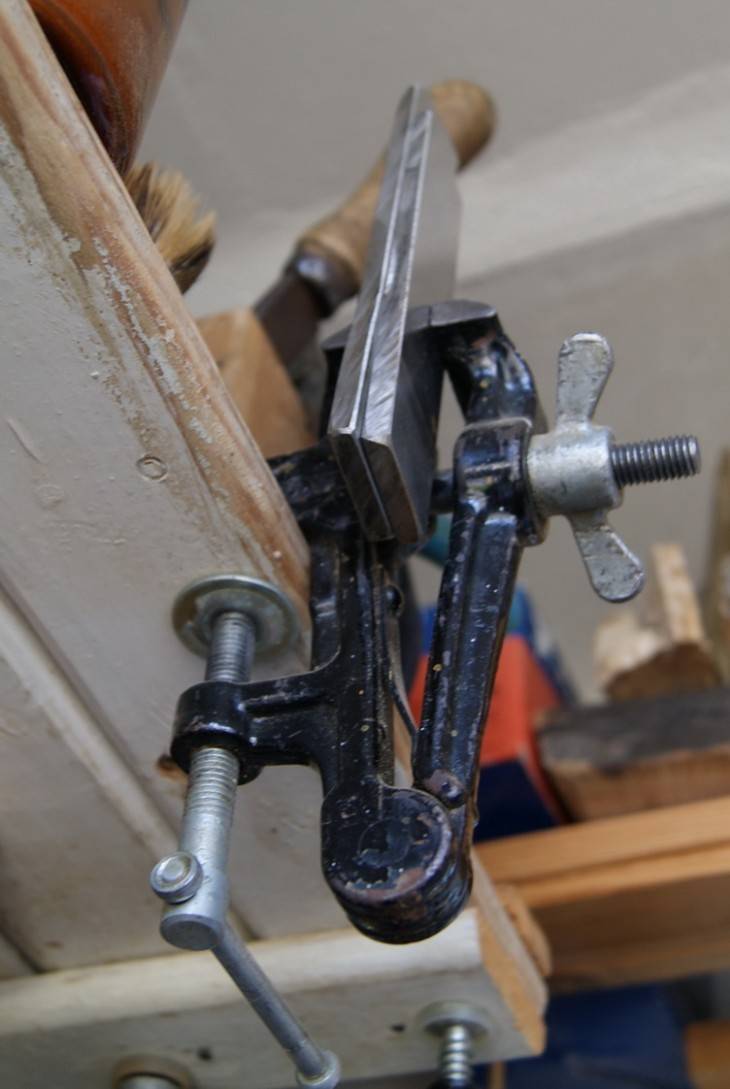

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

пластина из стали минимум 3 мм., но можно гораздо толще; швеллер наружный и внутренний (120 и 100 мм.); ушки из стали; резцы токарные 2 штуки; небольшой отрезок арматуры (прут для ворота); гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку; шайба (2 штуки) одного диаметра с ходовым винтом; пара винтовая 335 мм; для закрепления ходовой части винта нужна толстая пластина.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Рекомендации по уходу

Чтобы инструмент прослужил как можно дольше, за ним нужно ухаживать:

1. Содержать детали, особенно те, что имеют резьбу, в чистоте. Для этого нужно протирать тиски мягкой тканью, очищая от пыли.
2. Периодически смазывать специальным маслом. Его наносят на винтовую часть и на резьбу пластин, и на все подвижные детали тисков. После этого их нужно сомкнуть и опять разомкнуть.
3. Удалять пятна ржавчины. При её образовании на пятна наносят машинное масло и оставляют на несколько часов. Затем ржавчину очищают металлической губкой, смывают и протирают насухо с помощью мягкой ткани.

Область применения

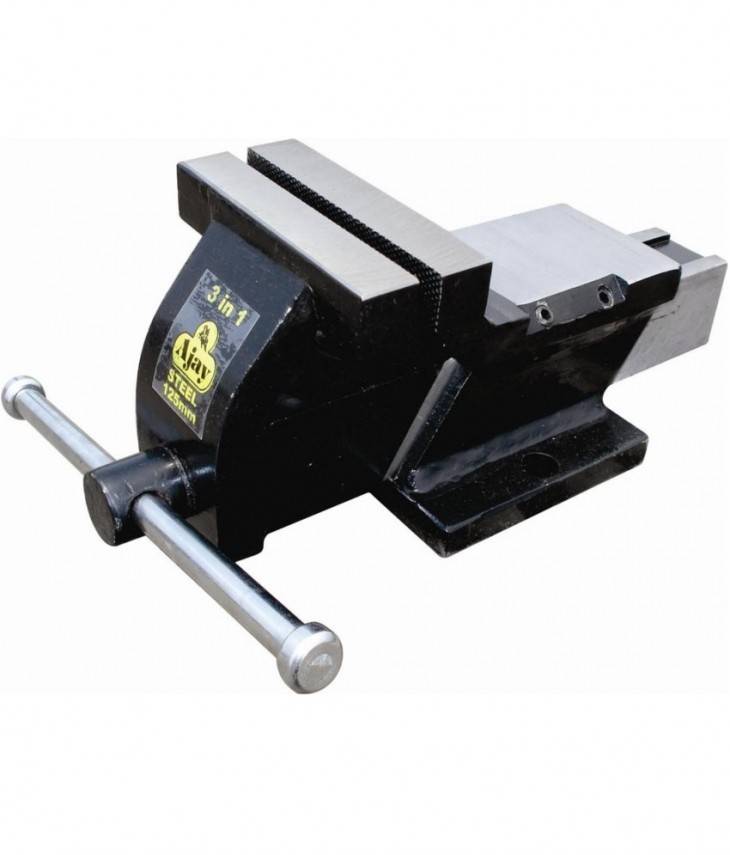

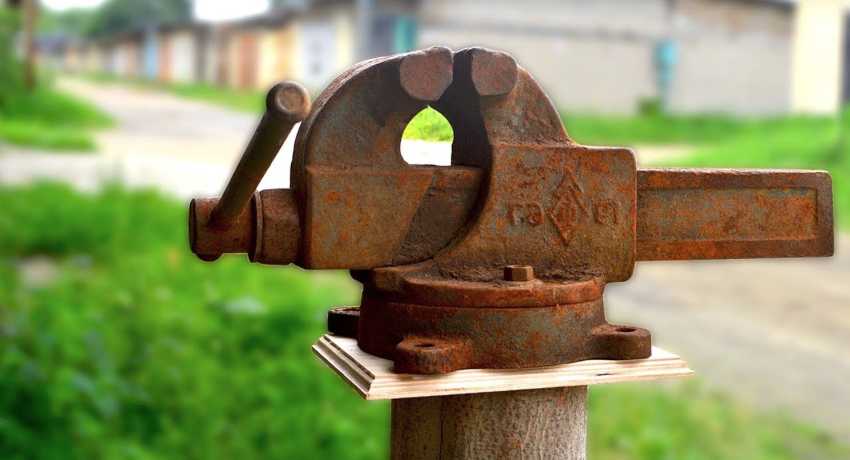

Слесарные тиски — это сделанный из металла специальный инструмент, который можно расположить на верстаке или рабочем столе с помощью специального крепежа.

Как следует из названия, слесарные тиски используются в первую очередь при выполнении слесарных работ различного уровня. С их помощью можно надёжно и прочно зафиксировать всевозможные заготовки и детали, удерживая их в неподвижном состоянии для их последующей ручной или механической обработки. Выпускается этот инструмент в соответствии с государственным стандартом качества (ГОСТ).

Размер и параметры тисков определяются размером заготовки, которую требуется зафиксировать с их помощью.

Предназначение, установка и устройство тисков

Тиски – это очень полезный механический инструмент, который используют с целью фиксации деталей во время их обработки. Особенно они нужны в том случае, когда необходимо жестко и надежно закрепить заготовку или установить ее на безопасном расстоянии.

Тиски состоят из ходового винта, станины и губок с винтовым креплением.

Сама конструкция классических тисков представляет собой две губки. Одна из них неподвижная и зафиксирована на корпусе или же на станине, другая может менять свое положение. Крепление предмета происходит между губками путем их сжатия при помощи фиксирующего механизма, который состоит из нескольких элементов:

1. Ходового винта из металла с резьбой в форме трапеции. Винт приводят в движение с помощью специальной рукоятки.
2. Станины или плиты из чугуна или другого тяжелого материала, которая служит опорой. Она может быть изготовлена из стали либо же из дюралюминия.
3. Губок с винтовым креплением. Когда вращение винта осуществляется по часовой стрелке, то губка, которая движется, приближается к станине. Таким образом происходит фиксация детали. Когда же винт вращают в обратном направлении, то заготовка освобождается.

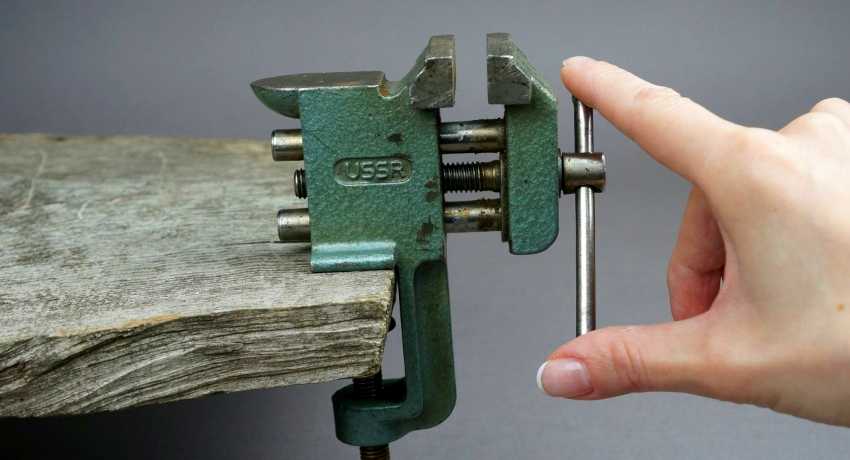

Для фиксации самих тисков к опоре может быть применено несколько способов:

• стационарная установка на одном месте с постоянным использованием;
• на струбцине, это предполагает менее надежную фиксация, но дает возможность применения в разных местах;
• при помощи присосок – в таком случае необходимо, чтобы поверхность была идеально гладкой и ровной.

Фиксация тисков к опоре может быть стационарная, на струбцине и при помощи присосок.

Самодельные тиски: минимум деталей – максимум эффекта

Если обратить внимание на магазинные инструменты данного вида, то они представляют собой корпус и подвижную планку. Она, в свою очередь, может перемещаться по двум направляющим

Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные тиски.

Первым делом надо приобрести составляющие инструмент детали. Понадобится винт, с резьбой на 20 мм и длиной резьбы 150 мм, его можно найти в спортивных уголках, обычно он вставлен внутри вертикальных трубок. Его предназначение – плотно прижимать конструкцию к потолку. Предпочтение надо отдавать наиболее длинным винтам, это позволит увеличивать расстояние между губками. Нужны также шпильки, они часто бывают в старых деталях, но можно купить и в магазине

Если же их не нашли, то можно использовать похожие крепежные элементы, например, обратить внимание на крепления для зеркал у мопедов. Часто там они немного изогнуты, но их можно выпрямить кувалдой

Надо, чтобы головка винта имела прорезь, потому что часто случается так, что она не подходит под размеры ручек, но это легко исправить, надо воспользоваться круглым напильником: несколько движений – и отверстие расширено. Хорошей ручкой для закручиваний может быть винт с кольцом. Далее мастерится неподвижная губка, она может быть сделана из . Ее нужно прочно прибить к поверхности стола. А вот подвижную часть изготавливают из доски, где толщина примерно около 20 мм, а ширина – 18 мм. Длину у подвижных губок надо делать около 50 см.

В досках сверлят отверстия, пользуясь перовым . Его нужно отрегулировать по диаметру в 21 мм. В шпильках тоже должны быть отверстия, и сделать их можно, используя обычное сверло, где диаметр равен 10 мм. Чтобы, делая тиски своими руками, завершить работу быстрее, а результат получить аккуратнее, доски между собой желательно сколотить, а после завершения работы гвозди просто удалить. После того, как отверстия готовы, шпильки и винты останется только вставить, также наживляются все гайки и болтики.

Если нужно работать с короткими заготовками, то нужно будет только переставить шпильки. Для этого надо просверливать еще отверстия, и они должны находиться на близком расстоянии к зажимным винтам. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы

Важно, чтобы во время работы данный инструмент был крепко прикреплен. Русские мастера всегда славились своей изобретательностью, чего только не делается руками человека

Как говорится в одной фразе: «Было бы желание, а остальное – все мелочи».

В случае необходимости изготовить подходящие тиски своими руками несложно. Дело не только в том, что предлагаемые производителями инструменты дороги, громоздки и тяжелы: они зачастую не соответствуют запросам домашнего мастера. Особенно это сказывается, когда нужна высокая точность деталей, строгая параллельность или перпендикулярность их поверхностей, возможность легко перемещать тиски с одного места на другое и т.д.

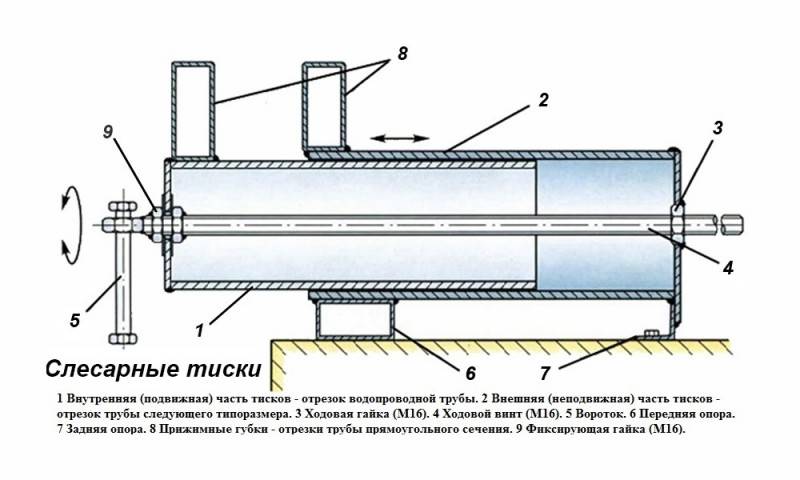

Рисунок 1. Слесарные тиски В. Легостаева.

Точно сверлить отверстия, качественно обрабатывать заготовки, удерживая их руками или пассатижами, очень трудно, а часто просто невозможно. Нужны слесарные тиски. Удобная работа с деревянными изделиями, резьба по дереву невозможна без столярных тисков. И те и другие необязательно покупать в магазине – при наличии соответствующих навыков их нетрудно изготовить самостоятельно.

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

Классический вариант самодельных настольных тисков

Из великого множества слесарных тисков, рекомендуемых к изготовлению своими руками, мы выбрали вариант наиболее близкий к классической схеме, но по некоторым параметрам превосходящий тиски заводского изготовления.

По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:

стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще); 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта; стальные уши от какой-нибудь крупногабаритной емкости; 2 изношенных токарных резца; пруток для воротка, в данном случае кусок арматуры; винт или шпилька, соответствующего прутку диаметра, и 2 гайки; 2 шайбы, диаметром, соответствующим диаметру ходового винта; винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм; мощная пластина для крепления ходового винта.

Slesarnye-tiski-16

Slesarnye-tiski-17

Slesarnye-tiski-19

Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.

Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.

Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.

Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.

Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.

Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.

За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.

Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Главная » Инструменты и оборудование » Ручной инструмент

Основные преимущества

Основные преимущества слесарных тисков:

• губки (пластины) выполняются из прочной стали и, как правило, закалены — за счёт этого была улучшена их износостойкость;
• большинство моделей тисков дополнительно оборудованы наковальнями, особенно устойчивыми к сильным механическим воздействиям;
• поворотный механизм большинства подвижных моделей тисков можно вращать практически вокруг его оси;
• большинство тисков имеют небольшой вес и размер.

Плюсы небольших ручных тисков:

• ручные модели не занимают много места и не требуют специального сложного крепления к рабочей поверхности стола;
• подходят для работы с мелкими деталями, которые невозможно зафиксировать с помощью других тисков;
• люфт между их губками минимален или просто отсутствует как таковой;
• рукоятка тисков покрывается специальным материалом, позволяющим легко удерживать инструмент при работе;
• прочность и надёжность инструмента — как правило, ручные тиски изготавливаются из особенно крепкой стали.

Это единственные тиски, с помощью которых можно быстро и аккуратно работать с профилем из алюминия. Подойдут они и для работы с металлочерепицей.

Плюсы стуловых моделей — такие тиски содержат ряд дополнительных преимуществ:

• конструкции стуловых тисков простые и прочные одновременно;
• у таких моделей есть возможность зажима особенно больших по длине деталей;
• при откручивании винта подвижная пластина быстро разжимается. При этом не требуется осуществлять полный оборот, чтобы опустить заготовку.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

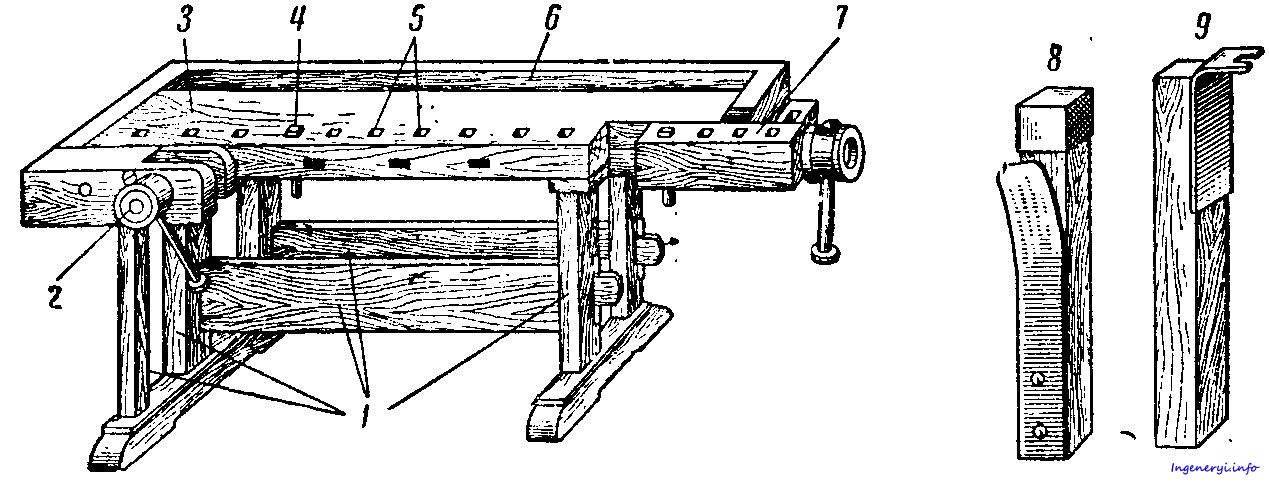

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

	Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
	Торцевая часть облицована стальными пластинами толщиной 4 мм.
	Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
	Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.
	К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
	Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
	Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
	В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.
	Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
	Предварительная сборка направляющих узлов.

	Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 –  взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
	При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
	Подвижная губка опирается на металлическую опору.
	Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.
	Маховичок вытачивается из древесного фрагмента.
	После токарной обработки получается довольно удобная рукоять.
	Внутрь маховичка запрессовывается гайка.
	Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
	Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
	В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
	Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

	Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
	Брусок размещается на столе, а потом размечают.
	Брусок строгается.
	Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
	Неподвижная часть вытачивается отдельно.
	На токарном станке вытачивается рабочий винт.
	Нарезается прямоугольная резьба.
	На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
	Из полосы толщиной 6 мм вырезается опорная пластина.
	Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.

	Готовая пластина с отверстием Ø 20 мм.
	Выполнение дополнительных пропилов.
	Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

Простые деревянные тиски

	Используются бруски из яблони.
	Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
	Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.
	В качестве винта используется рым-болт с резьбой М10.
	Дополнительно понадобятся болты М8х70 с гайками.
	На двух брусках сверлятся отверстия под болты М8.
	Дополнительно сверлятся два бруска под резьбу М10.
	Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
	Остается собрать элементы на опорной доске.

	Болты М8 используются для установки брусков.
	Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
	Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.
