Дизайн ванной с теплым полом под плитку — какой лучше

Укладка утеплителя

Чтобы производимое греющим кабелем тепло не уходило в нижерасположенные строительные конструкции, под теплый пол необходимо уложить утеплитель.

Сегодня со всех сторон можно слышать рекомендации использовать в этом качестве материал Пенофол, представляющий собой вспененный полиэтилен с покрытием из фольги.

Назвать такие советы иначе как нелепыми нельзя: вспененный полиэтилен является мягким (потому он и поставляется в рулонах) и под нагрузкой от одной только стяжки сплющится до толщины в 1 мм. Кроме того, фольгу, как показали опыты (в Сети можно найти множество видеороликов на эту тему), щелочная среда стяжки «съедает» практически сразу.

Под нагрузку следует укладывать экструдированный пенополистирол. Внешне от гранулированного пенополистирола, который мы в обиходе привыкли называть пенопластом, он отличается отсутствием гранул — структура является однородной. Материал рассчитан на нагрузки до 50 т/кв. м и даже используется в качестве утепляющей подложки дорожных полотен.

Чтобы теплоизоляция была более эффективной, плиты пенополистирола лучше настилать в два слоя с перевязкой швов.

Пенополистирол для теплого пола

Дешевой альтернативой экструдированному пенополистиролу может выступить керамзит. Этот насыпной материал тоже способен выдерживать высокие нагрузки, но коэффициент теплопроводности у него значительно выше «пенополистирольного» (0,1 Вт/м*С против 0,038).

Чтобы не было непосредственного касания греющего кабеля и утеплителя, поверх последнего нужно уложить металлическую сетку. К ней же будем прикручивать кабель, если он выполнен не в виде термомата.

Критерии выбора: на что обратить внимание

Существенный недостаток водяного отопления – сложный монтаж. Для установки функциональных компонентов применяют «мокрые» технологии. Требуется высыхание стяжки до укладки финишного покрытия. В отапливаемом помещении скорость этого процесса – не более 10-12 мм за неделю при толщине слоя 40 мм. Готовность 5-сантиметрового слоя обеспечит перерыв от 40 до 45 дней.

В многоквартирном доме подключение таких обогревателей к централизованной системе отопления запрещено. Это увеличивает гидравлическое сопротивление в магистрали, что не предусмотрено проектом инженерных сетей здания.

Если выбраны надежные трубы и качественно соединены компоненты, система сохраняет хорошее функциональное состояние длительное время – более 50 лет. Эксплуатационные затраты зависят от способа нагрева теплоносителя. Кроме стоимости топлива (электричества), следует учесть уровень автоматизации. Точная регулировка рабочих параметров уменьшает потребление энергетических ресурсов.

Рекомендуется снижение жесткости воды до минимального уровня.

Теплый пол в ванной требует сложного монтажа.

Специальную подготовку выполняют по технологиям

• ионного обмена;
• электромагнитной защиты;
• обработки полифосфатами.

Выбор электрического обогрева исключает чрезмерно сложные и длительные рабочие операции. Для подключения системы можно использовать имеющиеся сети электропитания. Нагрев рабочих элементов происходит немедленно после включения. При отсутствии слоя стяжки быстро увеличивается температура поверхности напольного покрытия.

Созданная конструкция весит меньше по сравнению с водяной системой. Это позволяет выполнять монтаж без чрезмерной нагрузки силового каркаса здания.

Особенности электрических нагревателей приведены в сводной таблице.

Вид нагрева	Преимущества	Недостатки
Кабельный	Низкая цена	Невозможность разделения линий резистивного кабеля на отрезки произвольной длины, большая толщина
Пленочный	Тонкий рабочий слой, простая укладка	Высокая цена
Карбоновые стержни	Саморегуляция, эффективное преобразование электрической энергии в тепловую	Монтаж «мокрым» способом

При выборе электрической системы обогрева следует убедиться в отсутствии ограничений по мощности потребления. Проводники цепей должны соответствовать расчетной силе тока.

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

• Безопасность.
• Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
• Низкий уровень электропотребления и качественный прогрев ванной.
• Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
• Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Электрические

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

• Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
• Простота монтажа и лёгкость установки кабеля.
• Не портит интерьер за счёт отсутствия видимых деталей.
• Есть возможность регулировать температуру пола при помощи терморегулятора.
• Установка не требует специальных инструментов.
• Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Электрические теплые полы в слой плиточного клея

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

Греющие маты на основе греющего кабеля

Итак:

• Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
• Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
• Еще одним плюсом является меньший диаметр кабеля, что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

Аморфно металлическая лента под плитку

• Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина. Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
• Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.

• Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
• Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена. А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

• Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
• Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
• Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Стержневой углеродный теплый пол

Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Выбор материалов для теплоизоляции

Использование для теплоизоляции плёночных полов рулонных утеплителей на основе вспененных полимеров – грубая ошибка. Они облегчают и удешевляют монтаж, но эффективность у такой конструкции минимальная.

Причина кроется в малой толщине и мягкости этих материалов.

1. Толщина теплоизоляции под инфракрасной плёнкой должна быть минимум 4 см. В противном случае, нагреваться будут не только пол под ногами, но и плита под плёнкой.
2. Теплоизолятор должен быть жёстким! Как только материал сминается, эффективность теплоизоляции уменьшается. Если пенополипропилен толщиной 6 мм, сжать в два раза, то его эффективность будет равна аналогичному материалу с толщиной менее 3 мм. Уменьшение коэффициента более чем в два раза происходит потому, что эффективность теплоизоляции любого материала зависит от количества воздуха в его структуре. А при сжимании, уменьшается количество воздуха, но плотность самого пенопропилена возрастает на единицу объёма. А более плотный материал, лучше проводит тепло.
3. Упругость теплоизолятора не играет роли, потому что нагрузка будет статичной.

В дополнении скажем, что пробковые утеплители не подходят, по причине повышенной влажности.

В итоге, на выбор предлагаются три материала:

• Экструзионный пенополистирол;
• Сшитый пенополиэтилен;
• Пеностекло.

Пенополистирол не выдерживает даже малейшего контакта с лакокрасочными материалам имеющими в своём составе ацетон, толуол или ксилол. Достаточно даже наличия паров этих растворителей, чтобы наступила деструкция пенополистирола.

Пеностекло превосходит эти материалы по всем параметрам, оно:

• Не горит;
• Абсолютно инертно;
• Не повреждается грызунами и грибком;
• Обладает нулевым водопоглощением.

И что особенно важно, по прочности оно сравнимо с кирпичом, а не с пенопластом. Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб

Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб.

Сверху будет настилаться водостойкая гипсоволокнистая плита (ГВЛ).

Преимущества и недостатки теплого пола в туалетах

К преимуществам системы нагрева напольного покрытия можно отнести абсолютную безопасность и комфорт при ходьбе по керамической плитке даже босыми ногами. Также в помещении поддерживается оптимальная температура, заданная владельцем.

К недостаткам можно отнести проблемы с трубами, которые легко портятся при неправильной установке, а также невозможность применения в многоквартирных домах. В частном доме если будет отключено центральной отопление, то теплоноситель будет прохладным и функционал теплого пола резко снизится. Электрические полы отличаются такими же недостатками и достоинствами.

Термодатчик для теплого пола под плитку

Если вы решили приобрести все элементы конструкции отдельно, а не в уже готовой комплектации, то вам может потребоваться выполнить некоторые дополнительные действия. Убедитесь, что термодатчик будет находится в таком положении, что при его замене не придется разрушать бетонную стяжку.

Напомним, в этой стать мы разбираем монтаж электрического теплого пола, но все вышеописанные работы на данном этапе подходят так же и для инфракрасного теплого пола. Отличия в их установке не такие весомые, но все же они есть.

Установка терморегулятора

Терморегулятор своим внешним видом схож с обыкновенным выключателем. Устанавливается он на стену в любом комфортном для вас месте. Лучше всего подготовить место для терморегулятора: выполните в стене отверстие под его размещение, а после проштробите канавку для электрического кабеля.

Работа по монтажу терморегулятора в ванной комнате не требует от вас каких либо специальных навыков, она довольно проста в исполнении. Используя электрические провода произведите подключение нагревательного кабеля к нашему терморегулятору. После, проведите подключение терморегулятора к электрической сети. По правилам установки, технология теплого пола обязательно должна питаться отдельным входом. Важный момент в этом процессе – расчет сечения кабеля для подключения. Это напрямую зависит от количества потребляемой энергии теплого пола.

Расчет этого количества потребляемой электроэнергии:

Сечение медного кабель 1,5 квадрата — выдержит до 4к Вт и ток 19 А.

Сечение медного кабель 2,5 квадрата — выдержит до 5,5 кВт и ток 27 А.

1 кв.м. электрического теплого пола расходует 150 Вт – медный кабель, сечением 1,5 квадрата выдержит систему площадью до 20 м2. Ценовая политика на это устройство минимальна и не вызовет особых финансовых затруднений.

Комплектующие для теплого пола под плитку

• Провода предназначенные для соединения системы;
• Терморегулятор предназначенный для самостоятельной регулировки проводимого тепла;
• Так называемые “маты”, основная часть конструкции, ширина составляет около 45 см.

Иногда в комплектации вам могут встретиться такие вещи как гофро-трубы или двухсторонний скотч. Некоторые производители предоставляют дополнительные элементы к уже имеющимся стандартным.
Важный момент: надежнее будет не экономить при выборе комплекта теплого пола, самые дешевые варианты не всегда могут дать вам ожидаемый результат!
В среднем, цена 1 кв.м. теплого пола составит 1500 рублей, но чем больше площадь покрытия, тем цена будет меньше.

Для того что бы свести к минимуму потерю тепла и существенно снизить затраты на электричество, настоятельно рекомендуем в дополнение к стандартному комплекту, приобрести так же утеплитель. Утеплитель (фольгированный пенофол) монтируется на стяжку так, что бы сторона с фольгой смотрела вверх.

Не забывайте, помимо покупки всего необходимого комплекта, подумать заранее и о самой плитке. Монтировать теплый пол в ванной необходимо только как следует подготовившись!

Необходимые материалы и инструменты

Для устройства теплого кафельного пола необходимо купить комплект нагревательных матов, а также вспомогательных материалов и собрать (купить, взять в аренду у соседей, друзей) набор инструментов:

• комплект матов с одно- или двужильным кабелем, в котором должны быть: сами маты; холодные концы; гофрированная трубка; датчик температуры с проводами; терморегулятор;
• гидроизоляционная мастика;

фольгированный утеплитель;

• коробка под терморегулятор;
• плиточный клей;
• кафель.

Если в комплекте нет чего-либо из приведенного списка, то такой элемент системы покупается отдельно.

Кроме этого, потребуются:

• клеммы в виде гильзы (одна на каждое соединение) с термоусадочной изоляцией;
• термоусадочная трубка;
• силиконовый клей.

Из инструментов под руками должны быть:

• перфоратор;
• болгарка;
• нож или специальное приспособление для снятия изоляции с проводов;
• крестообразная отвертка;
• тестер;
• строительный фен или зажигалка;
• ножницы.

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

• не требуются дорогие и громоздкие узлы и агрегаты;
• автоматическое управление;
• исключается перегрев, в связи с чем можно монтировать под мебелью;
• подходят под все имеющиеся виды пола;
• быстрый выход на заданные параметры обогрева;
• безопасная эксплуатация — нет вредных излучений;
• экономное потребление электрической энергии;
• быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

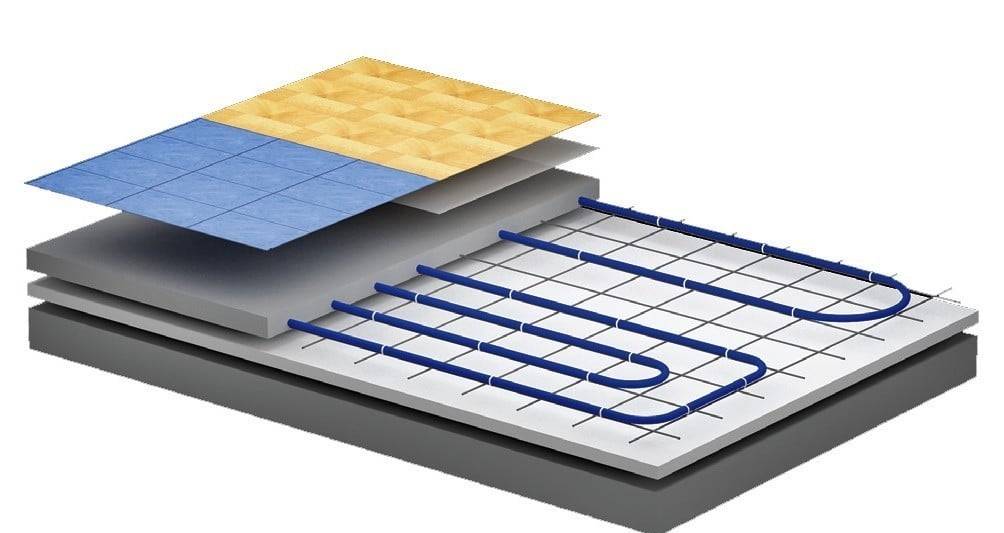

Схема укладки стандартная:

1. бетонное основание или стяжка;
2. гидроизоляция;
3. фольгированный утеплитель;
4. трубки отопительной системы;
5. стяжка;
6. клей;
7. плитка.

Требования к материалам

Для правильной реализации системы отопления необходимо придерживаться нескольких рекомендаций. При выборе системы следует помнить такие пункты:

• система состоит полностью из труб, поэтому цена материала влияет на общую стоимость работ;
• так как трубопровод находится под штукатуркой, она должна быть надежной и долговечной;
• труба должна хорошо изгибаться, легко монтироваться;
• во время проверки на утечку трубы должны выдерживать давление от 3 до 6 бар;
• штукатурную смесь использовать качественную, чтобы поверхность получилась без пустот, выдерживала деформацию и была стойкой к вибрациям.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация шагов установки электрического мата:

Видео #2. Процесс устройства и подключения электрического кабельного пола:

Видео #2. Правила и этапы монтажа труб для водяного теплого пола:

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.

Электрический пол

Но на практике такое отопление лучше обогрева при помощи водных теплоносителей. Рекомендуется для небольших помещений, поэтому в нашем рассматриваемом случае с ванной комнатой, идеальный вариант.

Этот тип подходит для домов, в которых централизованное отопление помещений и делать водный пол не оправдывает цели.

На строительных форумах зачастую люди спрашивают: «А не опасно ли во влажном климате ванны нагрев электричеством?». Совершенно безопасно, потому что между подошвой ног и электрическим кабелем устроен толстый слой бетонной стяжки. Исключается возникновение потопа, тоже немаловажный плюс.

Электроотопление происходит, когда ток движется по кабелю и нагревает его. Кабель нагревается и происходит отдача тепла поверхности пола. Есть существенный минус такой структуры. Здесь присутствует электромагнитное излучение, которое создается электрическим полем.

Система представляет собой одно-или двухжильный кабель, проводки, терморегулятора и теплоизоляционные маты. Необходимо будет докупить влагонепроницаемый скотч, теплоотражающую пленку и гофротрубы.

«Пол в коробке» и его монтаж

Новинка в семействе теплых напольных поверхностей – инфракрасный пол. Он бывает стержневой и пленочный. Пленочный вариант не подходит для устройства под стяжку для керамической плитки.

Прогреть стяжку поможет система из карбоновых стержней. Это готовая конструкция и монтировать ее своими руками не представляет сложности. Нужно только выбрать место для установки терморегулятора. К нему проштробить канавки для проводки, подключить систему к розетке.

Теплоизоляцию укладываем по такому же принципу. Сверху укладываем нагревательную решетку подводим провода к регулятору температур, включаем систему, если начала греться, значит можно заливать стяжку. Поскольку это инновационный продукт, то стоит он очень дорого.

В пленочной системе обогрев происходит посредством мембраны и медных нагревательных элементов. Монтаж своими руками произвести очень просто. Вся система умещается в одну коробку. От сюда название «пол в коробке».

Для начала подготавливаем основание пола. Снимаем стяжку и выравниваем поверхность. Высверливаем отверстие для терморегулятора и штробим каналы под провода. Запитываем систему к розетке.

Укладываем на пол фольгированный отражатель тепла, блестящей стороной к потолку и фиксируем ее на поверхности. Сверху устраиваем пленочный пол, нагревателями к фольге.

По периметру делаем отступ 15 сантиметров. Пленку можно разрезать, если в этом будет необходимость. Разрезать только по светлым зонам!

Размещаем фрагменты мембраны и закрепляем ее на поверхности скотчем. Отрезанные края заливаем битумным составом. Медные элементы с обрезанного края изолируются.

Далее к неизолированным медным участкам крепим зажимы из металла. Их размещаем одним концом над пленкой, другим над медным элементом. К зажимам подключаем провода, счистив с них изоляцию и сильно зафиксировать плоскогубцами.

Затем всю проводку доводим до регулятора температуры, спрятав ее в канавки. Тестируем и, если все работает, можно провести гидроизоляцию и уложить напольное покрытие.

Стяжку в этом случае не надо делать. Можно засыпать керамзитом или использовать сухую смесь. Финальным напольным покрытием может стать декоративный наливной пол, который устойчив к влаге, как и керамическая плитка.
