Тепловая завеса на входную дверь – надёжный способ защиты от внешнего холода или жары

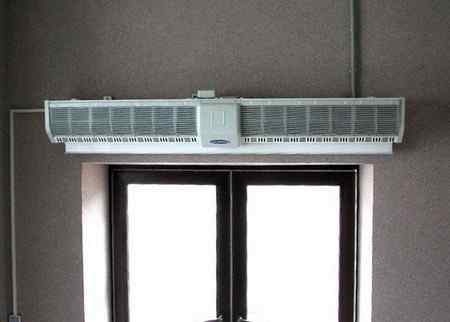

Мощная завеса, установленная над входом в мастерскую

Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.

Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.

Как выбрать оптимальную тепловую завесу

Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.

Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:

• Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
• Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
• Мощность теплообменного блока.
• Оснащенность полезными регулировочными опциями.
• Степень защиты, то есть уровень безопасности эксплуатации устройства.
• Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.

Размеры тепловой завесы

Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.

Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.

Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

Монтаж тепловой завесы

Несмотря на то, что степень сложности установки устройства намного проще, чем для бытового кондиционера, производители настаивают доверить монтаж завесы профессионалу. Однако можно выполнить работу и самостоятельно.

Перед тем как приступить к установке тепловой завесы, следует предусмотреть линию питания необходимой мощности, точку подключения устройства, защитные и предохранительные элементы (УЗО и автомат). Далее следует выполнить точную разметку, после которой производится закрепление монтажных деталей на плоскости стены для дальнейшего подвешивания тепловой завесы над дверью. В комплект устройств обычно входит монтажная панель или кронштейны и крепежные элементы.

Подключение тепловой завесы с водяным теплоносителем лучше доверить специалисту

Если выбранная модель завесы имеет регулируемые жалюзи, их необходимо наклонить от вертикали под углом 30 град. в сторону входа. Конструкция воздушного сопла многих моделей уже имеет такой уклон воздушного потока. Также может потребоваться монтаж сигнального кабеля и закрепление выносной панели управления на стене. Все эти действия подробно описаны в инструкции по монтажу устройства, с которой следует ознакомиться перед установкой завесы.

Монтаж горизонтальной или вертикальной водяной тепловой завесы является более сложным мероприятием, которое требует определенных теплотехнических расчетов и монтажа дополнительного насосного или коллекторного оборудования. Для выполнения монтажа следует привлечь специалистов в данном вопросе.

8 Timberk THC WS8 5M

Механическая завеса высокой мощности Страна: Швеция Средняя цена: 8 900 руб. Рейтинг (2019): 4.4

Шведская компания Тимберк производит лучшее климатическое оборудование, о чем свидетельствуют не только многочисленные награды, полученные брендом, но и отзывы реальных пользователей. Перед нами тепловая завеса высокой мощности на пять киловатт с воздухообменом в 550 кубометров в час. Очень высокий показатель, позволяющий отнести прибор к категории промышленных. Устанавливать его дома не имеет смысла, хотя систем поддерживает сразу три режима, не считая обычного обдува, с выключенными нагревателями.

Но главное преимущество данной модели – альтернативное размещение. Завесу можно устанавливать как вертикально, так и горизонтально. Причем она подходит как для нижнего, так и для верхнего расположения. Переключение между режимами происходит автоматически. Так, при вертикальной установке не получится включить аппарат на самую высокую мощность. Нельзя не упомянуть и про внешнюю привлекательность прибора. Фактор не самый важный при выборе климатической техники, но очень актуальный с точки зрения дизайна помещения, в котором устанавливается такая завеса.

Параметры тепловых завес

В первую очередь следует рассмотреть из чего же состоит тепловая завеса. Элементами конструкции являются:

• вентилятор для подачи и циркуляции воздуха;
• нагревательный элемент;
• контролер температурного режима , который контролирует насколько прогрелось помещение, не допускает перегрева нагревательного элемента и плавления конструкции;
• фильтр, через который проходит воздух в помещение;
• жалюзи;
• пульт управления;
• металлический корпус (существует большое количество видов дизайна, благодаря чему можно выбрать самый лучший вариант, который идеально подойдет к интерьеру помещения).

Выбирать конструкцию для себя следует, опираясь на следующие параметры:

• Размеры, которые должны совпадать с проемами;
• Количество пропускаемого воздуха через устройство;
• Какую температуру может нагнетать устройство;
• Шум, который создается во время работы конструкции;
• Способ управления.

Размер

Размеры тепловой завесы определяются исходя из ширины дверного проема. Лучше всего выбирать устройство, которое будет размещено по всей ширине проема или немного превышать ее. Существуют модели размерами от 60 сантиметров до 2 метров. Чаще всего пользуются популярностью тепловые завесы с размерами от 80 сантиметров до 1 метра. Эти модели считаются стандартными. Если помещение имеет высоту дверного проема не больше чем 3,54 метра, то в этом случае можно подобрать тепловую завесу по размерам. Для проемов, ширина которых значительно превышает два метра, устанавливают сразу несколько устройств, при этом их крепят плотно друг к другу.

Производительность

Производительностью тепловой завесы является параметр, который показывает сколько воздуха перекачивается устройством за определенное время.

Мощность конструкции обозначает скорость потока воздуха, который из нее выходит. Именно от этого показателя зависит на какую высоту нужно устанавливать устройство. Самой оптимальной считается скорость в 2 метра в секунду непосредственно у самого пола. Если это условие не будет выполнено, то образуется щель между полом и завесой, что позволит циркулировать холодным и теплым потокам воздуха из помещения в помещение. Таким образом оно не будет полностью прогреваться.

Мощность нагревателя зависит от целей использования тепловой завесы. Для того, чтобы обогреть помещение, размером в 10 квадратных метров, которое не отапливается, необходимо потратить не менее 1 киловатта в час

Но следует принять во внимание, что при завеса в большинстве случаев не используется в качестве основного источника тепла. Если же ставить устройство с этой целью, понадобится высокая мощность, это приведет к большим тратам энергии и соответственно скажется на бюджете

Уровень шума

Для каждого потребителя очень важно знать уровень шума конструкции, устанавливаемой в помещении. Этот же показатель важен при установке тепловой завесы

Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ. Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ.

Способы управления

Управлять конструкцией можно с помощью выносного или встроенного пульта. Сама завеса включается с помощью двух элементов. В первом случае включается – выключается вентилятор, во втором – нагреватель.

Встроенный пульт чаще всего используется в небольших завесах, которые отвечают стандартам. Выносной – используется только на конструкциях, что устанавливаются на производстве. В этом случае он устанавливается там, где будет самый удобный доступ к нему.

Способы подключения

Подключают тепловые завесы, в зависимости от мощности устройства. Небольшие установки, у которых мощность небольшая можно подпитывать из обычной однофазной розетки. Более мощные завесы нужно подпитывать от трехфазной сети. Поэтому при покупке товара, нужно уточнять, как именно нужно подключать устройство.

Это интересно: Какой теплый пол выбрать — разбираемся какой лучше и почему

Тепловая воздушная завеса способна выполнить несколько функций

• Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
• Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
• Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
• И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.

Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.

Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.

Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения. Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Видео: как работает тепловая воздушная завеса

Как устроена воздушная завеса

Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

Виды тепловых завесов

Электрические и водяные конструкции

Самым распространённым типом таких устройств являются электрические завесы, имеющие ряд преимуществ перед водными:

• доступная цена;
• лёгкий монтаж;
• возможность установки в любой точке, в отличие от водного теплового прибора, который может устанавливаться только вблизи отопительных коммуникаций;
• защита от пыли, выхлопных газов, всяческих насекомых, а также потоков горячего воздуха с улицы в летний период.

Водные тепловые завесы имеют только одно преимущество перед электрическими — они практически не расходуют электроэнергию.

Недостатки таких приборов:

• цена. Стоимость прибора в 3—5 раз выше его электрического аналога;
• монтаж возможен только при установке системы отопления/горячего водоснабжения либо в процессе проведения ремонтных работ в здании.

Горизонтальные и вертикальные устройства

Чаще всего тепловую завесу монтируют горизонтально, над проёмом. Но в исключительных случаях, такая установка может быть нецелесообразной и тогда применяется вертикальный монтаж. В таком случае поток нагретого воздуха будет иметь горизонтальное направление, следовательно длина прибора должна быть не меньше 75% от высоты проёма. В остальном вертикальные и горизонтальные устройства ничем не отличаются друг от друга.

4 Как выбрать

Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:

1. Длина устройства.
2. Расчёт мощности отопления.
3. Скорость воздушного потока.
4. Тип монтажа.
5. Принцип управления.
6. Источник тепла.

Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.

Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:

1. Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
2. Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
3. Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
4. Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.

При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк. При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением

4.1 По каким основным критериям выбирать тепловую завесу

Предприятие, решившее установить данное климатическое оборудование у себя на производстве, может выбирать горизонтальный агрегат, встроенный или вертикальный. Тип установки здесь никакой роли не играет. На качество работы он не влияет. Основные требования к оборудованию:

• длина аппарата (должна соответствовать длине дверного проема);
• производительность;
• мощность оборудования;
• тип установки и монтажа;
• источник обогрева;
• способ управления.

Для хорошей защиты помещения и качественной производительности оборудования агрегат должен быть чуть длиннее дверного проема или иметь с ним одинаковые размеры. Если проем будет больше, потребуется установка двух устройств.

Конструкции, оснащенные ТЭНом будут выполнять дополнительную функцию – обогрев помещения. Модели со спиральным элементом обогрева обойдутся дешевле, но и эксплуатационный срок у них меньше, стоимость – тоже.

Водяной воздушный завес рекомендован для покупки в помещения с маленьким дверным проемом. Устройства с такой модификацией считаются более экономичными, но требуют более сложного монтажа.

На какие параметры еще следует обращать внимание покупая тепловую завесу:

• возможность работы устройства, как вентилятор – незаменимая функция в летнюю жару;
• оснащение термостатом – требуется для поддержания определенной температуры и экономии энергопотребления;
• защита от возможного перегрева – особенно актуален в маленьких помещениях или частном домовладении;
• уровень зашумленности – очень важен для торговых помещений и офисных кабинетов.

Преимущества устройства

Теплый воздух выходит через заднюю панель устройства

Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.

Достоинства, которым обладает тепловая завеса:

• постоянно поддерживается комфортная температура и микроклимат в помещении;
• значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
• отсутствие сквозняков;
• защита зданий от попадания внутрь пыли, различных насекомых.

Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.

Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:

• ресторанные комплексы, кафе;
• торговые центры с большой площадью и магазины средних размеров;
• метрополитены;
• заводские и фабричные проходные;
• учебные учреждения;
• складские помещения и морозильные комнаты производственных масштабов;
• цеха по изготовлению продуктов питания, кондитерских изделий;
• офисы, администрации либо муниципальные организации.

Существуют разные виды тепловых завес. Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.

Какая воздушная завеса самая лучшая? Обзор дополнительных опций

Общий принцип работы воздушных и тепловых завес всегда один и тот же, а эффективность конкретного решения определяется техническими или функциональными параметрами. В частности:

Способ монтажа: в стандартной комплектации завеса крепится на стене, потому что такое решение обеспечивает идеальный воздушный поток. Однако, если для этого есть условия, и производитель завесы предусмотрел такую ​​возможность, ее также можно установить на потолке

Правда в этом случае нужно учесть необходимость обеспечения достаточно большой подачи воздуха к устройству;

Расширение работы вентиляторов: это особенно важно если выбираете электрическую завесу, потому что в них в течение короткого времени, после выключения нагревателя, он еще остается теплым, а момент работы вентилятора позволяет нагревателю эффективно охлаждаться и, в то же время, максимально использовать произведенную тепловую энергию;

Возможность регулировки: Здесь речь идет о том, меняет ли завеса свою мощность при открытии или закрытии входной двери. Некоторые модели предусмотрены для установки в комбинации с автоматически открывающимися дверцами или другим способом автоматической настройки рабочих параметров при открывании двери

Это важный параметр, который нужно учитывать, поскольку такие модели завес запускаются на полную мощность, только когда дверь открыта, предварительно работая на холостом ходу. Иногда вы можете продлить рабочее время завесы на несколько десятков секунд, даже после закрытия двери, что позволит вам эффективно прогреть количество воздуха, попавшего внутрь дома с улицы;

Возможность установить угол атаки: по сути это угол, под которым будет дуть воздух с завесы
На этот параметр обычно не обращают внимание, а зря. Лучше подбирать тепловые завесы в дом с таким углом атаки, чтобы они эффективно отапливали не только место возле двери, но и другие части предбанника
Конечно иногда посчитать такие значения практические невозможно — в таком случае рекомендуется выбрать воздушную завесу с регулируемым углом. Для этого необходимо использовать специальный монтажный кронштейн;

Регулирование мощности: воздушные и тепловые завесы созданы для того, чтобы повысить комфорт проживания в доме и избавить комнаты дома от лишнего холода и влаги. Конечно, большинство моделей завис работают полностью автоматически и нам не придется в них что-то крутить и менять. Однако, при прочих равных, лучше купить тепловую завесу, которая имеет несколько настроек рабочей мощности;

Защита: в стандартной комплектации завес всегда идет термостат. Он отвечает за то, чтобы устройство работало только тогда, когда это действительно необходимо. Вторым защитным элементом является тепловой предохранитель. Он выключает завесу в случае перегрева для того, чтобы наиболее важные элементы устройства не были повреждены.

Место установки

Тепловой поток, создаваемый завесой, может быть направлен сверху вниз или с боков защищаемого проема. По логике то устройство, которое направляет воздух по вертикали, должно бы и называться вертикальным. Но по не совсем понятной традиции такие завесы называются горизонтальными. А те, которые гонят воздух поперек дверных проемов – завесами вертикального типа.

Варианты завес по месту установки:

Горизонтальные завесы располагаются над проемом, который нужно «закрыть». Поток воздуха направляется сверху вниз. Это наиболее распространенный тип устройств. Обусловлено это тем, что их установка обеспечивается проще всего.

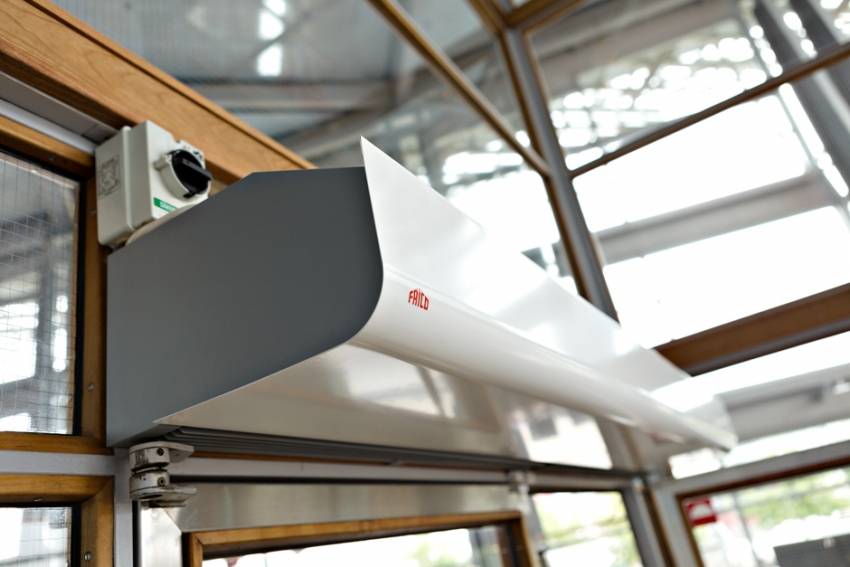

Тепловая завеса горизонтального типа

• Завесы вертикального типа крепятся к полу и располагаются сбоку от дверных проемов. Такое расположение труднее для изготовления самого устройства и более сложно при монтаже. Для чего нужна вертикальная тепловая завеса? Без нее не обойтись в тех случаях, когда пространства над дверью не хватает для установки горизонтального устройства. Кроме того, для относительно узких дверей применение воздушной защиты вертикального типа может оказаться более эффективным.
• Есть еще один совсем редкий тип тепловых завес – встраиваемые. Эти устройства предназначены для скрытной установки за подвесным потолком. Воздушный поток выходит через декоративную решетку.

Виды тепловых завес

Рынок бытовой техники сегодня предлагает два конструктивно отличающихся друг от друга вида тепловых завес — с подогреваемым воздухом и без. Осуществить выбор подобного рода оборудования можно на сайте https://millimetr.ru. Принцип действия у обоих видов одинаков: воздух так же забирается из помещения, а затем с силой вталкивается обратно. Только в завесе без подогрева отсутствует нагреватель, то есть выталкиваемый из прибора воздух имеет ту же температуру, что и забираемый.

Такие модели устанавливают, как правило, в помещениях, имеющих хозяйственное назначение, например, в складах. Тепловая завеса с подогретым воздухом не только служит защитой от доступа холодных воздушных масс в помещение, но ещё и обогревает воздух возле двери, создавая более комфортный микроклимат на входе.

Тепловые завесы  с подогреваемым воздухом делятся ещё на две категории в соответствии с типом нагревателя. Они могут быть электрическими или водяными.

Электрические и водяные тепловые завесы

Нагревательные функции в устройствах первой категории выполняют трубчатые электронагреватели — ТЭНы. Чаще всего это стеклокерамические трубки с нихромовой спиралью внутри. ТЭНы должны соответствовать длине самой тепловой завесы, а так же мощности и скорости выдуваемого потока.

Водяные тепловые завесы оснащены теплообменниками, в которые по патрубкам подаётся обычная горячая вода либо из системы отопления, либо из системы горячего водоснабжения. Более экономичными принято считать именно эти устройства.

Существует ещё одна классификация для подобного рода устройств, она производится по конструктивным особенностям их установки. Принято разделять тепловые завесы на встраиваемые, а так же монтируемые вертикально и горизонтально (подвешивая).

Первые состоят из самого устройства, которое скрыто от глаз человека подвесным потолком и декоративной решётки, сквозь которую поступает выбрасываемый воздух. Этот самый удобный вариант, с точки зрения эстетики.

Подвесные модели с горизонтальным креплением монтируются прямо к потолку или к специальным усиленным потолочным конструкциям, либо над проёмом двери. Чтобы обеспечить полноценный заслон для доступа воздушных масс, мух, комаров и пыли, устройства располагают как можно ближе к двери.

Модели тепловых завес с вертикальным монтажом вешают на стены, либо прикрепляют к полу с обеих сторон входа.
