Разновидности и описание
На выбор потребителей предлагаются материалы с различными механическими свойствами.
От этого во многом зависит удобство монтажа и свойства. По данному показателю различают:
- Пеноблоки . Изготавливаются из бетона со специальными добавками. В результате химической реакции структура получается пористой.
- Плиты. Строительный материал различной толщины и плотности изготавливается при помощи прессования или склеивания.
- Вата. Продается в рулонах и характеризуется волокнистой структурой.
- Гранулы (крошка). с пеновеществами различной фракции.
Важно знать:
подбор материала осуществляется с учетом свойств, стоимости и предназначения. Применение одинакового утеплителя для стен и чердачного перекрытия не позволит получить желаемый эффект, если не указано, что он предназначен для конкретной поверхности.
Сырьем для утеплителей могут выступать различные вещества. Они все делятся на две категории:
- органические на основе торфа, камыша, древесины;
- неорганические — изготавливаются из вспененного бетона, минералов, асбестосодержащих веществ и др.
Коэффициент теплопередачи
Коэффициент теплопередачи указывает значение теплового потока (в ваттах), который будет проходить через элементарную площадь 1 м2 данного материала при перепаде температур в 1 К. Таким образом, коэффициент теплопередачи имеет размерность [Вт/(м2хК)] (Ватт на квадратный метр и градус Кельвина). Чем лучше теплоизоляция, тем меньше значение коэффициента теплопередачи U и, соответственно, тем меньше будут тепловые потери конструктивного элемента здания. Коэффициент теплопроводности X характеризует способность конкретного материала пропускать тепло. Этот коэффициент имеет следующую размерность: [Вт/(мхК)]. Таким образом, чем меньше значение X, тем лучше подходит конкретный строительный материал в качестве теплоизолятора. Многие распространенные теплоизоляционные материалы, например, минеральное волокно или волокнистая целлюлоза, имеют значение X, равное 0,040 Вт/мхК и потому принадлежат к материалам группы теплопроводности 040. По аналогии с этим определением, материалы, коэффициент теплопроводности которых составляет X = 0,030 Вт/мхК (например, различные виды вспененного полиуретана), относятся к группе теплопроводности 030. Коэффициент теплопередачи двухслойного конструктивного элемента здания (например, стены) вычисляется по следующей формуле через теплопроводность и толщину соответствующего элемента или, соответственно, слоя конкретного материала.
Эмпирическое правило Значение коэффициента теплопередачи U, составляющее 1 Вт/(м2хК), соответствует передаче примерно 60 кВтч/(м2хгод) при температуре в помещении 20 °С и наружных температурах, соответствующих климату Германии.
Если потребление тепловой энергии составляет, например, 55 кВтч/(м2хгод) плюс 12,5 кВтч/(м2хгод) на горячее водоснабжение, то требования стандарта Effizienzhaus 70 по потреблению первичной энергии могут быть удовлетворены только в случае, если в дополнение к ископаемому топливу будет использоваться энергия из возобновляемых источников (например, солнечная энергия, биотопливо и т. п.). Только за счет потребления дополнительной энергии из возобновляемых источников с коэффициентом использования первичной энергии (Primarenergiefaktor) от 0,0 (солнечная энергия) или 0,2 (древесное топливо) можно добиться стопроцентного удовлетворения потребностей в тепловой энергии, используя при этом только 70% традиционного топлива. Традиционные отопительные системы, использующие отопительные котлы, работающие на жидком или газообразном котельном топливе (получаемом из нефти и природного газа), всегда требуют большего объема первичной энергии, чем вы потребляете на свои нужды. Поэтому так называемый коэффициент затрат производства еg, имеет значение, превышающее 1 (с учетом коэффициента производительности котла). Значения коэффициента затрат установки еА (с учетом кпд всей системы отопления, включая коэффициент затрат первичной энергии fp) тоже заметно превышают 1,0 (фактически — от 1,3 до 1,8). Однако спросом пользуются отопительные системы с как можно более низким коэффициентом затрат установки; наиболее выгодными и предпочтительными считаются такие, для которых коэффициент ер приближается к 1. Такие отопительные системы покрывают потребности в тепловой энергии за счет использования возобновляемых источников энергии (например, солнечная энергия, гранулированное древесное топливо) или же производят за счет сжигания топлива из нефти и газа гораздо больше тепловой энергии, нежели требуется вам. Теплоизоляция старых зданий
Теплопроводность материалов: параметры
Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.
Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.
Значения коэффициентов теплопроводности сведены в таблицу 1:
Нестационарные методы определения коэффициента теплопроводности используются, в частности, в тех случаях, когда применение метода сляба не может быть применено. Более низкая надежность измерения компенсируется, в частности, быстрой реализацией эксперимента. Оценка эксперимента быстро и может быть алгоритмизирована для онлайн-обработки компьютером.
В этой статье приведены данные по теплопроводности для выбора общих материалов. Теплопроводность измеряет способность материалов пропускать тепло через него через проводимость. Теплопроводность материала сильно зависит от состава и структуры. Вообще говоря, плотные материалы, такие как металлы и камень, являются хорошими проводниками тепла, в то время как вещества с низкой плотностью, такие как газ и пористая изоляция, являются плохими проводниками тепла. Теплопроводность материалов требуется для анализа при изучении теплообмена в системе.
Таблица 1
Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.
При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.
В статье. В следующих таблицах показаны теплопроводности для обычных веществ. Строительные материалы или строительные материалы являются основным требованием в этот современный век технологии. Существует много типов строительных материалов, используемых для различных строительных работ.
Свойства строительных материалов
Для того чтобы материал рассматривался как строительный материал, он должен обладать необходимыми инженерными свойствами, подходящими для строительных работ. Эти свойства строительных материалов отвечают за его качество и мощность и помогают решать их применение.
Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.
Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы – это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.
Процесс передачи энергии от более нагретой части тела к менее нагретой называется теплопроводностью. Числовое значение такого процесса отражает коэффициент теплопроводности материала. Это понятие является очень важным при строительстве и ремонте зданий. Правильно подобранные материалы позволяют создать в помещении благоприятный микроклимат и сэкономить на отоплении существенную сумму.
Пористость строительных материалов
Пористость дает объем материала, занимаемого порами. Это отношение объема пор к объему материала. Пористость влияет на многие свойства, такие как теплопроводность, прочность, насыпная плотность, долговечность и т.д.
Долговечность строительных материалов
Свойство материала противостоять совместному действию атмосферных и других факторов известно как долговечность материала. Если материал более прочный, он будет полезен для более длительного срока службы. Стоимость обслуживания материала зависит от долговечности.
Что такое теплопроводность и термическое сопротивление
При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность
Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.
Диаграмма, которая иллюстрирует разницу в теплопроводности материалов
Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).
Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени
Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.
Факторы, влияющие на величину теплопроводности
Теплопроводность материалов, используемых в строительстве, зависит от их параметров:
В начале измерения принимается начальное стационарное состояние температуры. Измерительный датчик и образец образуют две полубесконечные области. Линейная часть кривой параметризуется используемой емкостью плоского источника и теплоизоляционными свойствами обоих смежных полупространств.
В общем случае расчет значения теплопроводности может быть выражен уравнением. Во время практических измерений результаты измерений на эталонных материалах были применены для выбора оптимального интервала измерения и оптимальной выходной мощности источника тепла в отношении максимизации результатов измерений точно и воспроизводимости.
- Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
- Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
- Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
- Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
- Влияние температуры на теплопроводность материала отражается через формулу:
λ=λо*(1+b*t), (1)
Определение коэффициента теплопроводности строительных материалов с использованием нестационарного плоского измерительного оборудования. Нестационарное плоское измерительное оборудование благодаря своей конструкции обладает многими выгодными свойствами. В этом аппарате можно легко и быстро измерить значение коэффициента теплопроводности в случае любого строительного материала.
Само измерение длится всего несколько секунд, и поэтому можно определить значение коэффициента теплопроводности в зависимости от влажности испытуемого образца. Плоский датчик обеспечивает возможность определения коэффициента теплопроводности значительно неоднородных материалов. Требования, касающиеся размера выборки, по сравнению с другими методами существенно меньше. По этим причинам можно определить коэффициент теплопроводности даже в части строительных изделий, поскольку со стандартными образцами тепловые технические свойства могут сильно отличаться от свойств конечных продуктов. Точность измерения. Как и в случае любого метода измерения, даже в случае нестационарного плоского измерительного прибора наибольшая ошибка исходит из тестового образца. Если поверхность испытываемого образца неравномерна.
- Скорость измерения.
- В отличие от классических методов этот метод несравненно быстрее.
- Гибкость измерений.
Измерительное устройство может благодаря своим благоприятным свойствам применяться для определения измерения коэффициента теплопроводности в большом разнообразии материалов и изделий, например.
где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;
b – справочная величина температурного коэффициента;
t – температура.
Таблица теплопроводности материалов на Пли-
| Материал | Плотность, кг/м3 | Теплопроводность, Вт/(м·град) | Теплоемкость, Дж/(кг·град) |
| Плита бумажная прессованая | 600 | 0.07 | — |
| Плита пробковая | 80…500 | 0.043…0.055 | 1850 |
| Плитка облицовочная, кафельная | 2000 | 1.05 | — |
| Плитка термоизоляционная ПМТБ-2 | — | 0.04 | — |
| Плиты алебастровые | — | 0.47 | 750 |
| Плиты из гипса ГОСТ 6428 | 1000…1200 | 0.23…0.35 | 840 |
| Плиты древесно-волокнистые и древесно-стружечные (ГОСТ 4598-74, ГОСТ 10632-77) | 200…1000 | 0.06…0.15 | 2300 |
| Плиты из керзмзито-бетона | 400…600 | 0.23 | — |
| Плиты из полистирол-бетона ГОСТ Р 51263-99 | 200…300 | 0.082 | — |
| Плиты из резольноформальдегидного пенопласта (ГОСТ 20916-75) | 40…100 | 0.038…0.047 | 1680 |
| Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-78) | 50 | 0.056 | 840 |
| Плиты из ячеистого бетона ГОСТ 5742-76 | 350…400 | 0.093…0.104 | — |
| Плиты камышитовые | 200…300 | 0.06…0.07 | 2300 |
| Плиты кремнезистые | 0.07 | — | |
| Плиты льнокостричные изоляционные | 250 | 0.054 | 2300 |
| Плиты минераловатные на битумной связке марки 200 ГОСТ 10140-80 | 150…200 | 0.058 | — |
| Плиты минераловатные на синтетическом связующем марки 200 ГОСТ 9573-96 | 225 | 0.054 | — |
| Плиты минераловатные на синтетической связке фирмы «Партек» (Финляндия) | 170…230 | 0.042…0.044 | — |
| Плиты минераловатные повышенной жесткости ГОСТ 22950-95 | 200 | 0.052 | 840 |
| Плиты минераловатные повышенной жесткости на органофосфатном связующем (ТУ 21-РСФСР-3-72-76) | 200 | 0.064 | 840 |
| Плиты минераловатные полужесткие на крахмальном связующем | 125…200 | 0.056…0.07 | 840 |
| Плиты минераловатные на синтетическом и битумном связующих | — | 0.048…0.091 | — |
| Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573-82, ГОСТ 10140-80, ГОСТ 12394-66) | 50…350 | 0.048…0.091 | 840 |
| Плиты пенопластовые на основе резольных фенолформальдегидных смол ГОСТ 20916-87 | 80…100 | 0.045 | — |
| Плиты пенополистирольные ГОСТ 15588-86 безпрессовые | 30…35 | 0.038 | — |
| Плиты пенополистирольные (экструзионные) ТУ 2244-001-47547616-00 | 32 | 0.029 | — |
| Плиты перлито-битумные ГОСТ 16136-80 | 300 | 0.087 | — |
| Плиты перлито-волокнистые | 150 | 0.05 | — |
| Плиты перлито-фосфогелевые ГОСТ 21500-76 | 250 | 0.076 | — |
| Плиты перлито-1 Пластбетонные ТУ 480-1-145-74 | 150 | 0.044 | — |
| Плиты перлитоцементные | — | 0.08 | — |
| Плиты строительный из пористого бетона | 500…800 | 0.22…0.29 | — |
| Плиты термобитумные теплоизоляционные | 200…300 | 0.065…0.075 | — |
| Плиты торфяные теплоизоляционные (ГОСТ 4861-74) | 200…300 | 0.052…0.064 | 2300 |
| Плиты фибролитовые (ГОСТ 8928-81) и арболит (ГОСТ 19222-84) на портландцементе | 300…800 | 0.07…0.16 | 2300 |
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.
Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций
При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
Наименование материала /Коэффициент теплопроводности Вт/(м·°C)
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,14 | 0,15 |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 — 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 — 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 — 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 — 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 — 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 — 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 — 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | |||
| Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 |
Рекомендуем: Как промыть радиатор отопления в квартире, алюминиевый, чугунный, биметаллический
Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП , СП , СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей
Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала
Сравнительные характеристики самых популярных теплоизоляций
Толщина облицовки зависит от стеновой конструкции
При теплоизоляции чаще всего используются следующие энергосберегающие материалы:
- Волокнистые изоляции – утеплители минеральная вата, стекловата, шлаковая вата, каменная вата;
- Полимерные изоляции – пенополистирол, пенопласт, пенополиэтилен, пенополиуретан и другие.
Подобрать подходящие материалы для теплоизоляции дома или квартиры трудно, так как реклама позиционирует каждый, как «инновационный», «новейший» и «самый лучший». Попробуем сориентироваться в этом разнообразии. И, главное, не забудьте изучить все характеристики, указанные производителем на упаковке.

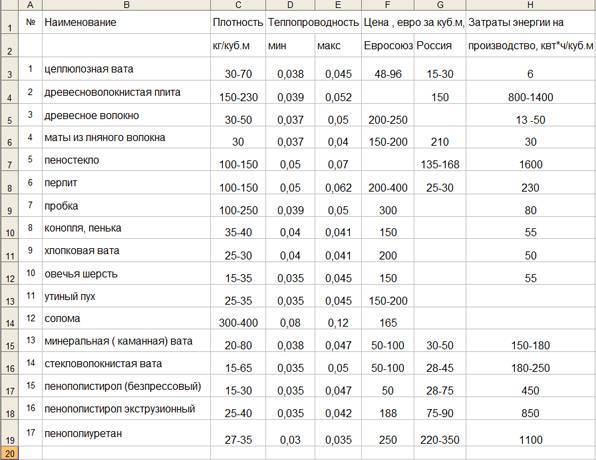

Нижеприведенная сравнительная таблица теплопроводности утеплителей в зависимости от плотности поможет выбрать материал в зависимости от климатической зоны и степени теплоизоляции.
Стоимость указана в среднем в валюте евро, она может колебаться в пределах десяти процентов, в зависимости от региона
Многие задаются вопросом, что лучше – пенополистирол или минеральная вата. Выбор зависит от многих факторов. Сравнительная таблица утеплителей по свойствам поможет сделать правильный выбор.
Что нужно знать о теплопроводности пенопласта
Способность материала к теплопередаче, проводить или задерживать тепловые потоки принято оценивать коэффициентом теплопроводности. Если посмотреть на его размерность – Вт/м∙С о , то становится понятным, что это величина удельная, то есть определенная для следующих условий:
- Отсутствие влаги на поверхности плиты, то есть коэффициент теплопроводности пенопласта из справочника — это величина, определенная в идеально сухих условиях, которых в природе практически не существует, разве что в пустыне или в Антарктиде;
- Значение коэффициента теплопроводности приведено к толщине пенопласта в 1 метр, что очень удобно для теории, но как-то не впечатляет для практических расчетов;
- Результаты измерения теплопроводности и теплопередачи выполнены для нормальных условий при температуре 20 о С.
Согласно упрощенной методике, при расчетах термического сопротивления слоя пенопластового утеплителя нужно умножить толщину материала на коэффициент теплопроводности, затем умножить или разделить на несколько коэффициентов, используемых для того, чтобы учесть реальные условия работы теплоизоляции. Например, сильное обводнение материала, или наличие мостиков холода, или способ монтажа на стены здания.
Насколько теплопроводность пенопласта отличается от других материалов, можно увидеть в приведенной ниже сравнительной таблице.
На самом деле не все так просто. Для определения значения теплопроводности можно составить своими руками или использовать готовую программу для расчета параметров утепления. Для небольшого объекта обычно так и поступают. Частник или самозастройщик может вообще не интересоваться теплопроводностью стен, а уложить утепление из пенопластового материала с запасом в 50 мм, что будет вполне достаточно для самых суровых зим.
Большие строительные компании, выполняющие утепление стен на площади десятков тысяч квадратов, предпочитают поступать более прагматично. Выполненный расчет толщины утепления используется для составления сметы, а реальные значения теплопроводности получают на натурном объекте. Для этого наклеивают на участок стены несколько различных по толщине листов пенопласта и измеряют реальное термосопротивление утеплителя. В результате удается рассчитать оптимальную толщину пенопласта с точностью до нескольких миллиметров, вместо приблизительных 100 мм утеплителя можно уложить точное значение 80 мм и сэкономить немалую сумму средств.
Насколько выгодно использование пенопласта в сравнении с типовыми материалами, можно оценить из приведенной ниже диаграммы.
Эффективность многослойных конструкций
Плотность и теплопроводность
В настоящее время нет такого строительного материала, высокая несущая способность которого сочеталась бы с низкой теплопроводностью. Строительство зданий по принципу многослойных конструкций позволяет:
- соответствовать расчётным нормам строительства и энергосбережения;
- оставлять размеры ограждающих конструкций в пределах разумного;
- уменьшить материальные затраты на строительство объекта и его обслуживание;
- добиться долговечности и ремонтопригодности (например, при замене одного листа минеральной ваты).
Комбинация конструкционного материала и теплоизоляционного позволяет обеспечить прочность и снизить потерю тепловой энергии до оптимального уровня. Поэтому при проектировании стен при расчётах учитывается каждый слой будущей ограждающей конструкции.
Важно также учитывать плотность при строительстве дома и при его утеплении. Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух. Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух
Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух.
Расчёт толщины стен и утеплителя
Расчёт толщины стены зависит от следующих показателей:
- плотности;
- расчётной теплопроводности;
- коэффициента сопротивления теплопередачи.
Согласно установленных норм, значение показателя сопротивления теплопередачи наружных стен должно быть не менее 3,2λ Вт/м •°С.
Расчёт толщины стен из железобетона и прочих конструкционных материалов представлен в таблице 2. Такие строительные материалы отличаются высокими несущими характеристиками, они долговечны, но в качестве тепловой защиты они неэффективны и требуют нерациональной толщины стены.
Таблица 2
| Показатель | Бетоны, растворно-бетонные смеси | |||
| Железобетон | Цементно-песчаный раствор | Сложный раствор (цементно-известково-песчаный) | Известково-песчаный раствор | |
| плотность, кг/куб.м | 2500 | 1800 | 1700 | 1600 |
| коэффициент теплопроводности, Вт/(м•°С) | 2,04 | 0,93 | 0,87 | 0,81 |
| толщина стен, м | 6,53 | 2,98 | 2,78 | 2,59 |
Конструкционно-теплоизоляционные материалы способны подвергаться достаточно высоким нагрузкам, при этом значительно повышают теплотехнические и акустические свойства зданий в стеновых ограждающих конструкциях (таблица 3.1, 3.2).
Таблица 3.1
| Показатель | Конструкционно-теплоизоляционные м-лы | |||||
| Пемзобетон | Керамзитобетон | Полистиролбетон | Пено- и газобетон (пено- и газосиликат) | Кирпич глиняный | Силикатный кирпич | |
| плотность, кг/куб.м | 800 | 800 | 600 | 400 | 1800 | 1800 |
| коэффициент теплопроводности, Вт/(м•°С) | 0,68 | 0,326 | 0,2 | 0,11 | 0,81 | 0,87 |
| толщина стен, м | 2,176 | 1,04 | 0,64 | 0,35 | 2,59 | 2,78 |
Таблица 3.2
| Показатель | Конструкционно-теплоизоляционные м-лы | |||||
| Кирпич шлаковый | Силикатный кирпич 11-типустотный | Кирпич силикатный 14-типустотный | Сосна (поперечное расположение волокон) | Сосна (продольное расположение волокон) | Фанера клеёная | |
| плотность, кг/куб.м | 1500 | 1500 | 1400 | 500 | 500 | 600 |
| коэффициент теплопроводности, Вт/(м•°С) | 0,7 | 0,81 | 0,76 | 0,18 | 0,35 | 0,18 |
| толщина стен, м | 2,24 | 2,59 | 2,43 | 0,58 | 1,12 | 0,58 |
Значительно повысить теплозащиту зданий и сооружений позволяют теплоизоляционные строительные материалы. Данные таблицы 4 показывают, что наименьшие значения коэффициента теплопроводности имеют полимеры, минераловатные, плиты из природных органических и неорганических материалов.
Таблица 4
| Показатель | Теплоизоляционные м-лы | ||||||
| ППТ | ПТ полистиролбетонные | Маты минераловатные | Плиты теплоизоляционные (ПТ) из минеральной ваты | ДВП (ДСП) | Пакля | Листы гипсовые (сухая штукатурка) | |
| плотность, кг/куб.м | 35 | 300 | 1000 | 190 | 200 | 150 | 1050 |
| коэффициент теплопро- водности, Вт/(м•°С) | 0,39 | 0,1 | 0,29 | 0,045 | 0,07 | 0,192 | 1,088 |
| толщина стен, м | 0,12 | 0,32 | 0,928 | 0,14 | 0,224 | 0,224 | 1,152 |
Значения таблиц теплопроводности строительных материалов применяются при расчётах:
- теплоизоляции фасадов;
- общестроительной изоляции;
- изоляционных материалов при устройстве кровли;
- технической изоляции.
Задача выбора оптимальных материалов для строительства, конечно же, подразумевает более комплексный подход. Однако даже такие простые расчёты уже на первых этапах проектирования позволяют определить наиболее подходящие материалы и их количество.
Приложение А (обязательное)
Таблица А.1
Материалы (конструкции) | Эксплуатационная влажность материалов w, % по массе, при условиях эксплуатации | |
А | Б | |
1 Пенополистирол | 2 | 10 |
2 Пенополистирол экструзионный | 2 | 3 |
3 Пенополиуретан | 2 | 5 |
4 Плиты из резольно-фенолформальдегидного пенопласта | 5 | 20 |
5 Перлитопластбетон | 2 | 3 |
6 Теплоизоляционные изделия из вспененного синтетического каучука «Аэрофлекс» | 5 | 15 |
7 Теплоизоляционные изделия из вспененного синтетического каучука «Кфлекс» | ||
8 Маты и плиты из минеральной ваты (на основе каменного волокна и штапельного стекловолокна) | 2 | 5 |
9 Пеностекло или газостекло | 1 | 2 |
10 Плиты древесно-волокнистые и древесно-стружечные | 10 | 12 |
11 Плиты фибролитовые и арболит на портландцементе | 10 | 15 |
12 Плиты камышитовые | 10 | 15 |
13 Плиты торфяные теплоизоляционные | 15 | 20 |
14 Пакля | 7 | 12 |
15 Плиты на основе гипса | 4 | 6 |
16 Листы гипсовые обшивочные (сухая штукатурка) | 4 | 6 |
17 Изделия из вспученного перлита на битумном связующем | 1 | 2 |
18 Гравий керамзитовый | 2 | 3 |
19 Гравий шунгизитовый | 2 | 4 |
20 Щебень из доменного шлака | 2 | 3 |
21 Щебень шлакопемзовый и аглопоритовый | 2 | 3 |
22 Щебень и песок из вспученного перлита | 5 | 10 |
23 Вермикулит вспученный | 1 | 3 |
24 Песок для строительных работ | 1 | 2 |
25 Цементно-шлаковый раствор | 2 | 4 |
26 Цементно-перлитовый раствор | 7 | 12 |
27 Гипсоперлитовый раствор | 10 | 15 |
28 Поризованный гипсоперлитовый раствор | 6 | 10 |
29 Туфобетон | 7 | 10 |
30 Пемзобетон | 4 | 6 |
31 Бетон на вулканическом шлаке | 7 | 10 |
32 Керамзитобетон на керамзитовом песке и керамзитопенобетон | 5 | 10 |
33 Керамзитобетон на кварцевом песке с поризацией | 4 | 8 |
34 Керамзитобетон на перлитовом песке | 9 | 13 |
35 Шунгизитобетон | 4 | 7 |
36 Перлитобетон | 10 | 15 |
37 Шлакопемзобетон (термозитобетон) | 5 | 8 |
38 Шлакопемзопено- и шлакопемзогазобетон | 8 | 11 |
39 Бетон на доменных гранулированных шлаках | 5 | 8 |
40 Аглопоритобетон и бетон на топливных (котельных) шлаках | 5 | 8 |
41 Бетон на зольном гравии | 5 | 8 |
42 Вермикулитобетон | 8 | 13 |
43 Полистиролбетон | 4 | 8 |
44 Газо- и пенобетон, газо- и пеносиликат | 8 | 12 |
45 Газо- и пенозолобетон | 15 | 22 |
46 Кирпичная кладка из сплошного кирпича глиняного обыкновенного на цементно-песчаном растворе | 1 | 2 |
47 Кирпичная кладка из сплошного кирпича глиняного обыкновенного на цементно-шлаковом растворе | 1,5 | 3 |
48 Кирпичная кладка из сплошного кирпича глиняного обыкновенного на цементно-перлитовом растворе | 2 | 4 |
49 Кирпичная кладка из сплошного кирпича силикатного на цементно-песчаном растворе | 2 | 4 |
50 Кирпичная кладка из сплошного кирпича трепельного на цементно-песчаном растворе | 2 | 4 |
51 Кирпичная кладка из сплошного кирпича шлакового на цементно-песчаном растворе | 1,5 | 3 |
52 Кирпичная кладка из керамического пустотного кирпича плотностью 1400 кг м3 (брутто) на цементно-песчаном растворе | 1 | 2 |
53 Кирпичная кладка из пустотного кирпича силикатного на цементно-песчаном растворе | 2 | 4 |
54 Древесина | 15 | 20 |
55 Фанера клееная | 10 | 13 |
56 Картон облицовочный | 5 | 10 |
57 Картон строительный многослойный | 6 | 12 |
58 Железобетон | 2 | 3 |
59 Бетон на гравии или щебне из природного камня | 2 | 3 |
60 Раствор цементно-песчаный | 2 | 4 |
61 Раствор сложный (песок, известь, цемент) | 2 | 4 |
62 Раствор известково-песчаный | 2 | 4 |
63 Гранит, гнейс и базальт | ||
64 Мрамор | ||
65 Известняк | 2 | 3 |
66 Туф | 3 | 5 |
67 Листы асбестоцементные плоские | 2 | 3 |
Ключевые слова: строительные материалы и изделия, теплофизические характеристики, расчетные значения, теплопроводность, паропроницаемость
