Электропроводка в панельном доме

Как устроена электропроводка в панельном доме

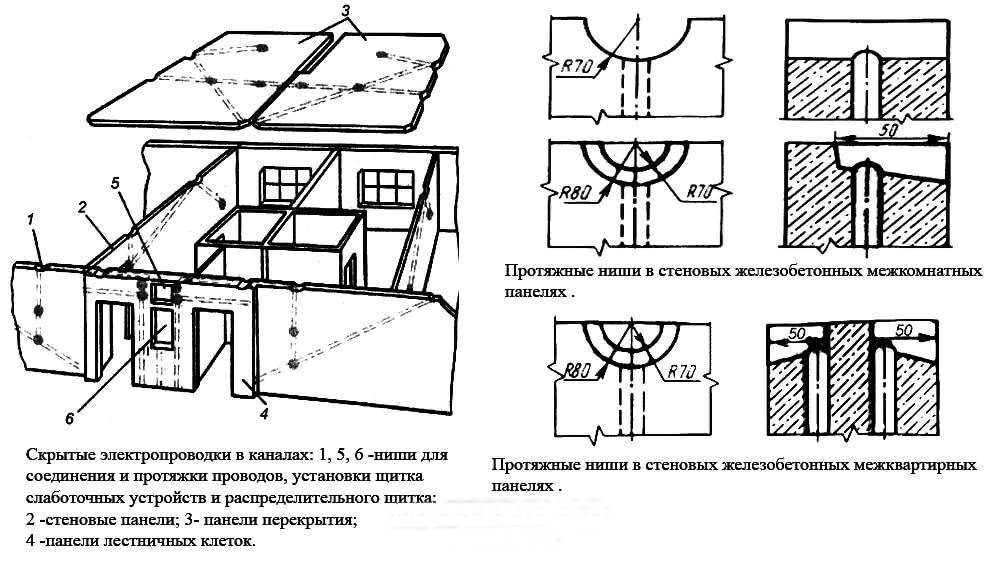

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

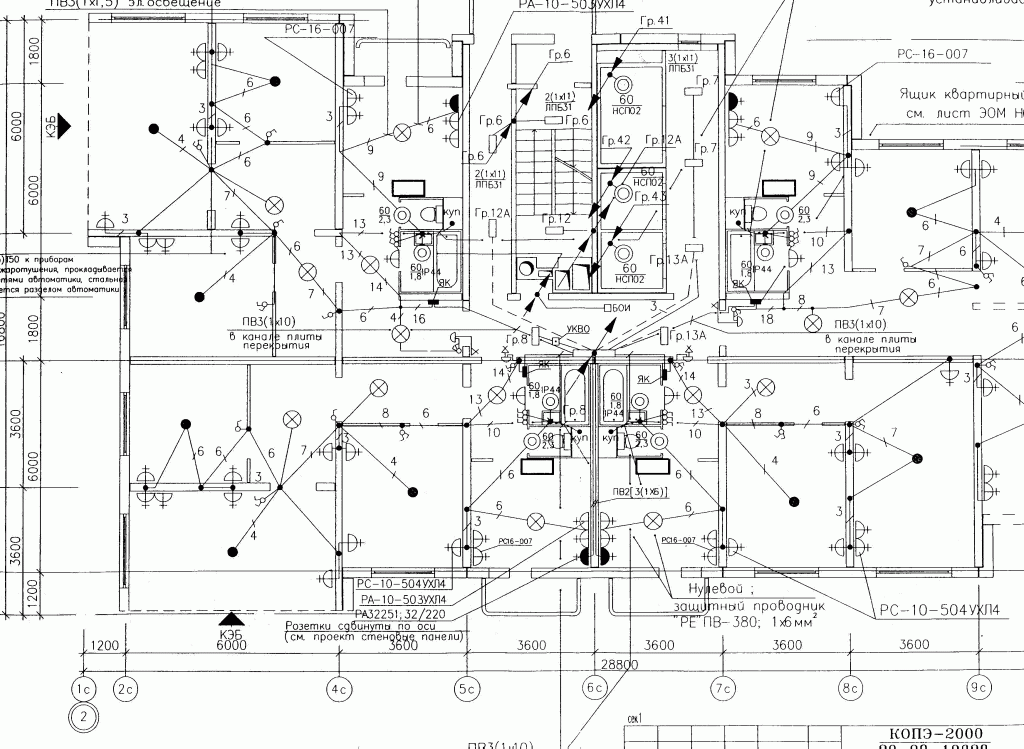

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Монтаж открытой проводки

Работы по замене электропроводки в панельном доме открытым методом в панельных зданиях делаются как во время отделочных работ, так и по их завершению. Открытый способ подразумевает под собой прокладку проводов поверх, без использования штроб. Для этого есть несколько методов прокладывания проводов, один из которых – использование кабель-каналов. Они имеют привлекательный внешний вид, а широкий ассортимент дизайнерских решений поможет подобрать наиболее подходящий к интерьеру помещения. Кабель-каналы могут быть как потолочными, так и напольными.

Если проводка в панельном доме прокладывается открытым методом, то угол поворота может быть любым. Если проводка прокладывается скрытым методом, то провода должны располагаться под прямыми углами, строго вертикально или горизонтально.

Распределение саморезов обычно выбирается по месту, в зависимости как от ровности поверхности, так и от общей длины кабель-канала.

Перед началом работ определяется сама электросхема подключений. После этого желательно прочертить её непосредственно по стенам и потолкам. Дальше эти расстояния замеряются и нарезаются кабель-каналы необходимой длины.

После этого приступают непосредственно к монтажу, а соединяют каналы определенными дополнительными элементами (которые покупаются отдельно). Речь идет о таких элементах, как заглушки, углы поворотные, разветвители (тройники) и тому подобные. Когда монтаж завершился, провода заведены, каналы закрываются заглушкой (верхний элемент кабель-каналов).

Помимо кабель-каналов, провода можно пустить по специальным гофрам или трубам из поливинилхлорида (ПВХ). Они крепятся к стенам и потолку на клипсы в заранее подготовленные (просверленные) отверстия. Количество клипс и их шаг должен зависеть от длины гофры (трубы), а так же от ширины.

При отсутствии клипс используются хомуты (как пластиковые, так и металлические), но внешний вид будет далек от совершенства. Гофры должны идти рядом друг с другом, на определенном расстоянии. Соединять их в паутину или ком нельзя по требованиям к технике безопасности.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов

Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия

Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Электросхема в панельном доме. Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

• одна группа;
• несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

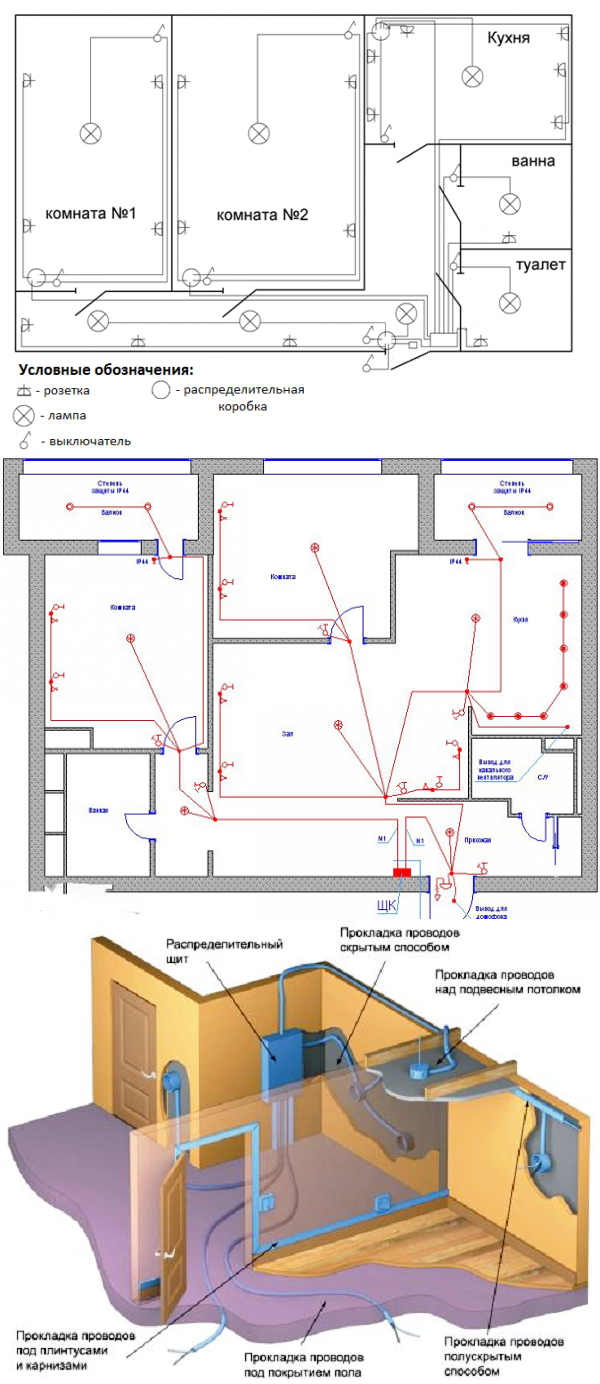

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Проводка в домах 1967 года 5 этажей. Типовые планировки квартир Чтв, Ап. 2011

Описание и типовые планировки квартир. От «сталинок» до современных.

Сталинки 1954-1961	1955-1960 г.г.	1955-1960 г.г.	1954-1961 г.г.
2-, 3-этажные кирпичные дома	4-, 5-этажные кирпичные дома	4-этажные кирпичные дома
Хрущевки 1958-1967	1960-1967 г.г.	1963-1967 г.г.	1958-1964 г.г.	1959-1960 г.г.
5-этажные панельные дома	5-этажные панельные дома	4-,5-этажные кирпичные дома	4-,5-этажные блочные дома
1964-1967 г.г.	1964-1967 г.г.
5-этажные кирпичные дома	5-этажные блочные дома
Брежневки 1966-1975	1966-1973 г.г.	1966-1970 г.г.	1967-1977 г.г.	1966-1967 г.г.
5-этажные панельные дома	5-этажные панельные дома	5-этажные кирпичные дома	5-этажные панельные дома (для малосемейных)
1967-1970 г.г.
5-этажные панельные дома (блок-комнаты)
Стандартные 1968-1999	1970-1976 г.г.	1968-1977 г.г	1970-1977 г.г.
9-этажные панельные дома	9-этажные панельные дома	9-этажные кирпичные дома	5-этажные панельные дома (блок-комнаты)
1977-1998 г.г.	1973-1975 г.г.	1972-1977 г.г.
9-этажные панельные дома (для малосемейных)	9-этажные панельные дома (для малосемейных)	9-этажные панельные дома (блок-комнаты)
1973-1985 г.г.
12-этажные панельные дома
Улучшенные	1976-1983 г.г.	1977-1985 г.г.	1976-1994 г.г.	1977-1996 г.г.
16-этажные панельные дома	9-этажные панельные дома	9-этажные панельные дома	9-этажные панельные дома
9-этажные панельные дома	12-этажные панельные дома
1983-1998 г.г.

Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе — алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со шрукатуркой. Хотя, придётся ещё немного использовать перфоратор — проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

Укладка проводов в штробе с помощью дюбель-хомутовПрокладка проводки после штробления. Крепление дюбель-хомутами

В итоге получаем после установки коробок:

Всё установлено. На фото по центру — выключатель, ниже — розетка

А вот куда уходят в данном случае эти кабели:

Прокладка проводки после штробления, посредине будет распределительная коробка

Слева на фото кабель уходит в туалет, справа — свет в ванную.

Ещё парочка примеров. Три точки, одна из которых — для розетки под антенну.

Установленные коробки в железобетонной панели

Розетка под сплит:

Проводка в потолке и в штробе

Кабель ВВГ2×1,5 идёт к выключателю в коридоре:

Штроба вниз к выключателюШтроба к розетке. Сначала — в шве между панелями потолка и стены, потом вниз штроба. Стена несущая, поэтому штробить надо на минимальную глубину

С этим читают

С чего все же начинать замену старой электропроводки?

Для начала необходимо определиться с выбором проводов для основного электрического кабеля, то есть, какой вид проводки не будет портить интерьер помещения, и при этом обеспечит достаточную надежность пользования.

Проводка открытого типа в ретро стиле

Если общий дизайн интерьера квартиры выполнен в деревенском стиле, то современная элетропроводка будет резко бросаться в глаза, и нарушит всю композицию стиля. Поэтому, в таком случае, предпочтение отдают открытому типу проводки. Суть ее заключается в том, что электрический кабель не скрывают в стене, а располагают на ее поверхности.

При монтаже электрической проводки в данном стиле, кабель получается подвешенным в небольшом пространстве от поверхности стены. Это создает зрительно дополнительный уют квартире.

Обычно, для проводки открытого типа, выбирают одножильные провода из меди. Эти провода скручиваются и прикрепляются к роликам, через небольшой одинаковый промежуток, при помощи тоненькой проволоки.

Замена открытой электрической проводки производиться без штробления, что удобно и легкодоступно.

Монтаж проводки в кабель-каналах

Для современного интерьера возможен монтаж открытого типа проводки. Но, чтобы провода не свисали общей кучей, их помещают в специальные кабель-каналы. Кабель-каналы – это не широкий пластиковый коробок, куда укладываются провода. Сверху коробок закрывается крышкой, что препятствует попаданию влаги и грязи внутрь.

Внешний вид кабель-каналов производят в широком цветовом ассортименте.

При таком типе проводки облегчается ее доступность для подключения выключателей и розеток, а также для последующей замены проводки в старых кабель-каналах.

Монтаж проводки скрытого типа

Но иногда дизайн помещения не позволяет прокладывать проводку открытого типа. И тогда используют скрытую проводку, то есть, кабель прокладывают внутри стены.

• Внутри бетонных плит, из которых строят многоэтажки, для проводки скрытого типа, располагают специальные трубы из стали и открытые распределительные коробки.
• Если Вы решили заменить скрытую проводку своими руками и не знаете расположение старых проводов, то можно проштробить каналы самому.
• В строительных магазинах продаются электрические штроборезы, при помощи которых можно сделать эти каналы.
• В полученные каналы укладываются провода. Их лучше помещать в открытые кабель – каналы или гофрированные пластиковые трубки. Сверху все замазывают штукатуркой и выравнивают поверхность стены.

Меняем старую проводку на новую

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены. Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением. Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы

Такой вариант более безопасен, чем непосредственно шпаклевание проводов

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку. Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Как мы видим, работы по смене электропроводки можно выполнить и своими руками, соблюдая правила и прислушиваясь к советам, описанным выше.
