Монтаж и подключение душевой кабины: инструкция для самостоятельных

Как подключить душевую кабинку к канализации

Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.

Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.

Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.

Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.

Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.

Существуют следующие типы сифонов:

1. Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.

В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.

Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.

Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.

1. Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.

Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.

Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.

Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.

1. Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.

Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.

Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.

Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.

При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.

Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.

В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.

Подключение душевой кабины к канализации выполняется в такой последовательности:

1. До момента установки поддона переворачиваем его дном вверх.
2. На сливное отверстие прикручиваем сифон с гибким шлангом.
3. Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
4. Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
5. Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
6. Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.

Как правильно собрать модель открытого типа

Душевые кабинки открытого типа отличаются простотой конструкции, особых сложностей с ее сборкой не возникает.  Поэтому вполне можно собрать душевую кабину самому. Такие модели в большинстве случаев состоят из алюминиевого каркаса, поэтому после сборки алюминиевой рамы ее сразу монтируют на поддон.

Торцевую часть алюминиевого каркаса устанавливают и фиксируют на крыле переходного  вертикального профиля, используя подходящие крепежные элементы или специальные защелки. Это обеспечивает устойчивость и надежность монтируемой конструкции. Соединительные швы промазывают любым составом для герметизации. После полного закрепления рамы к стене, начинают монтаж глухих прозрачных элементов. Для фиксации глухих стекол в алюминиевом каркасе душевой кабинки используют специальные крепежные клипсы, которые в большинстве случаев поставляются в комплекте с душевой кабинкой открытого типа. Достаточно лишь знать, как собрать двери душевой кабины.

Стекло прижимают к раме и закрепляют клипсами, однако сильно прижимать крепежный элемент не стоит, чтобы не допустить повреждения и растрескивания стекла. Большая часть моделей открытого типа имеет дверки раздвижного типа, для перемещения которых в корпусе дверей имеются специальные ролики. Их устанавливают в направляющие пазы в верхней и в нижней части каркаса. Для более плотного прилегания створок друг к другу наружная часть этих элементов оснащена магнитной пластиковой накладкой.

Сборка рамы для установки дверей душевой кабины:

Вариант №2:

Стрелкой указан верхний полукруглый профиль или имеется наклейка со словом «UP »

Основное отличие этого варианта в методе скрепления профилей между собой.

Скрепляются такими хитрыми китайскими зажимами — здесь на фото видно его.

Необходимо его ослабить на три оборота, для этого находим шестигранник, который заботливые китайцы включили в комплект. Крутим, как всегда, против часовой стрелки.

Соединяем их, как показано на фото.

Важно

Не перетянуть и совместить края . Если эти хреновины сломать — много печальки будет.

Алгоритм сборки такой рамы, как и первого варианта, довольно прост.

Если Вас смущает шаткость конструкции, то не стоит тянуть болты. Конструкция станет жесткой, когда все будет стоять на своем месте.

Далее берем резиновые ограничители передвижения дверей, как показано на фото

Они могут быть и другими, но это не важно, главное — понять принцип, который я изложу в следующей информации.
Иные «по виду» необходимо располагать полукруглой выемкой на встречу вектору перемещения дверей кабины, а по-простому — они смотрят в сторону двери.
С одной стороны они ограничивают дверь, чтобы она не врезалась и не слетела с направляющих, а с другой стороны, чтобы двери закрывались. Предварительно продеваем в них короткие шурупы, чтобы они торчали из ограничителя на длину не более 3 мм.
Если вы вставили не те шурупы, можно жестко накосячить и повредить передний профиль на самом видном месте

Выход — ищем шурупчики подходящей длины.
Вкручиваем их в отверстия, которые находится на полукруглых профилях в углублении, где будут скользить ролики дверей.
Кстати, о скольжении. Вот Вам мой мега совет — смажьте ролики солидолом или другой густой качественной смазкой. В люкс-кабинах всегда есть смазка. Ваши двери всегда будут открываться с непринужденной легкостью.

Ппц, как важно:

• Отверстия должны быть расположены синхронно на обоих профилях. Это можно проверить даже при помощи обычной рулетки.
• Если китайцы просверлили иначе — пока ничего не делайте с этим. Потом, когда дело дойдет до установки дверей, я Вас сориентирую. Шуруповерт можно поставить на «единицу» или вообще лучше закрутить их отверткой.
• Из-за этого косячка, который пропускает неопытный сборщик, слетают двери с душевой кабины.
• А клиентам говориться следующее: — «Херовую кабину Вы купили, я не знаю в чем тут дело!»

Сборка стенок душевой кабины — ничего сложного, главное — терпение и аккуратность… .

• Начинаем комплектовать стенки — ограждения душевой кабины. Обычно там находятся — лейка, держатель, зеркало, полка и т.д.
• Самое главное правило для новичка — примеряем, думаем, закручиваем, не перетягиваем

  . Это правило всегда меня выручает, когда попадается незнакомая конфигурация душевой кабины.

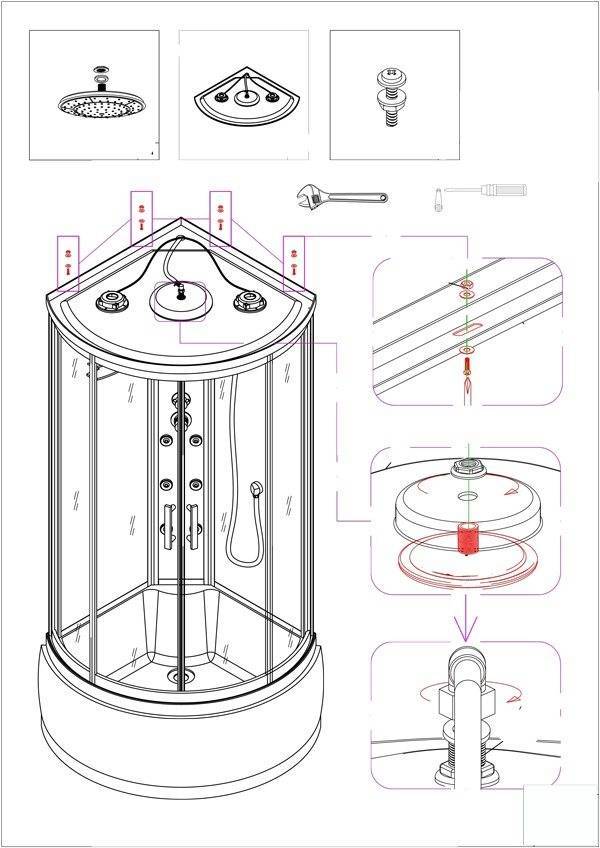

Как собрать угловую кабину: видео

Угловые душевые кабины, с поддоном и без, чаще всего выбирают владельцы небольших ванных комнат. Эта конструкция после сборки занимает очень мало места – оцените пример на фото! Привлекательна и цена этих конструкций – угловые модели можно назвать бюджетным вариантом. Однако для правильного проведения монтажа такой душевой кабины необходимо четко выдерживать угловое расстояние стен. Примерная схема для сборки  угловой кабины с поддоном представлена на фото ниже.

Каркас любой угловой кабины, даже китайского производства, отличается большой жесткостью. Если стены будут недостаточно ровными, при установке вокруг душевой кабины и поддона останутся щели. Многие хозяева, впервые решившие провести сборку душевой кабины своими руками, решают обойти эту проблему, сильно притягивая профиль каркаса к стене.

Не пытайтесь собрать изделие таким образом! Это действие приведет к деформации каркаса, и дальнейший монтаж душевой кабины станет невозможным. На фото ниже вы можете увидеть, к чему приводят такие методы сборки.

О том, как собрать угловую душевую кабину с поддоном и правильно подготовить место для ее установки, вы узнаете из видео.

Доставка и распаковка душевой кабины

Доставка не составила особого труда — на каждой машине в семье прицепное устройство, прицеп спокойно вместил в себя коробки с поддоном, стенками, дверцами, потолком и фурнитурой. Каленое стекло упаковано качественно, не стоит бояться его разбить, но и гнать с таким грузом по ямам нет необходимости.

Удобно разгружать вдвоем, так как габариты кабины 1500*850*2150 подразумевают большой объем упаковки. Когда все оказалось в доме, своего бессменного помощника я отпустил и занялся повторным вскрытием деталей. Первичное — в салоне сантехники, для проверки целостности и комплектности поставки.

Началась сборка поддона душевой кабины. Сразу же отнес его в санузел, закрепил на нем сливную пробку, сифон, наполнитель поддона. Убедился, что все крепежи и элементы тоже принес и все на месте.

Пленку снял лишь частично — чтобы не поцарапать глянцевый пластик на стадии сборки поддона душевой кабины. Это наиболее распространенная ошибка – снимать все преждевременно, поскольку как бережно не относись к поверхности, а все равно варианты могут быть. Поддон установить строго по уровню, регулируя винтовые ножки.

Установка сборных элементов душевой кабины на поддон

Именно сейчас требуется помощник — иначе велик шанс услышать звон битого стекла, которое вы так бережно везли и собирали на протяжении 2,5 часов. Задняя стенка устанавливается, можно нанести полоску герметика, можно сделать это и после. Крепление душевой к поддону — 4-6 саморезов.

Боковые стенки представляют собой два листа стекла в профиле, после скрепления с задней стенкой можно немного выдохнуть — шанс падения уменьшается, а опробовать новую душевую растет. Самая тяжелая часть установки душевой кабины своими руками ­­­– крепление лицевой стенки с дверцами. Для облегчения монтажа дверцы снимаем (спасибо нижним роликам), прикручиваем к боковым стенкам. Чего-то не хватает…

Действительно, потолок, в котором мой любимый тропический душ. Закидываем его на верх, крепим саморезами. Навешиваем дверцы, убеждаемся, что они отрегулированы правильно и смыкаются плотно. Душевая отодвинута от стены, присоединяем шланги горячей и холодной воды. Я проверил отсутствие течей в ручном душе, тропическом верхнем, гидромассаже для ступней и форсунках для всего тела.

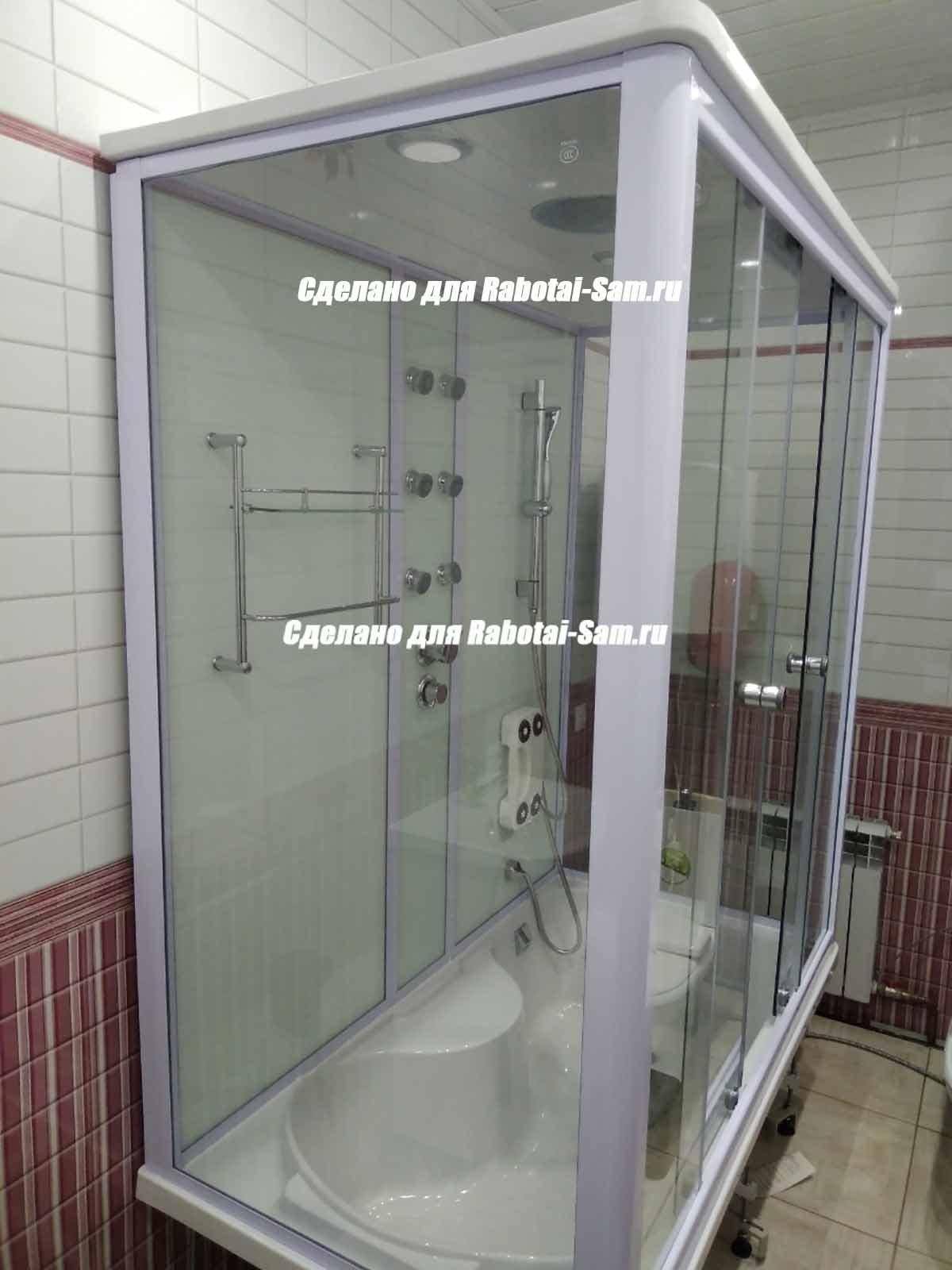

Вот и закончилась моя пошаговая инструкция сборки душевой кабины своими руками. Остается промазать остатки швов герметиком, чтобы не устроить потоп, выдержать герметик по инструкции — сохнет он 2-3 мм в сутки при нормальных условиях. Низ душевой закрывается экраном, душевая может быть установлена к стене на место постоянной службы

Прямоугольная душевая кабина в этих размерах удобна и как душ, и как ванна. Я со своим ростом 179.5 сижу спокойно, согнув колени, можно сползти и расслабиться как в настоящей ванной. Инструкция по сборке душевой кабины позволит сэкономить 3500р и получить бесценный опыт. К тому же, вы сделаете отличную вещь своими руками – что может быть лучше?

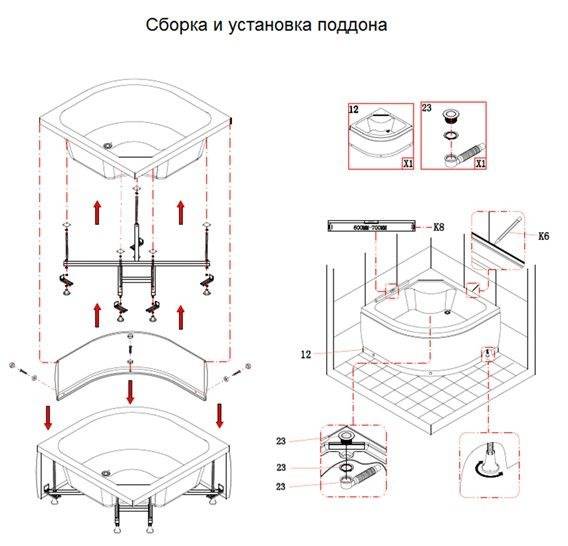

Установка поддона душевой кабины

Существует определенная последовательность в том, как устанавливается душевая кабина, поэтому, прежде всего, монтируют поддон – эта работа не отличается сложностью, особенно, если учитывать ряд важных моментов:

1. Перед тем, как установить данную часть конструкции, необходимо убедиться, что пол ровный. При обнаружении незначительных отклонений с ними можно справиться путем корректировки высоты ножек.
2. Слив в полу следует расположить в правильном месте, так как отверстие кабинки должно располагаться на небольшом расстоянии от него. Если в процессе монтажа соответствия невозможно добиться, тогда работу осуществляют при помощи специальных переходников и гибкого длинного шланга, но тогда на установку душевой кабинки потребуется больше усилий и временных затрат.
3. Все элементы следует качественно соединить и тщательно герметизировать, иначе в процессе эксплуатации оборудования велика вероятность появления протечек.

Начинать нужно с покупки инструментов и материалов, которые потребуются домашнему мастеру, чтобы выполнить своими руками монтаж душевой кабины.

Для установки поддона подготавливают:

• спиртовой уровень;
• гаечный ключ;
• силиконовый герметик и специальный пистолет для его нанесения.

Лучше приобретать качественные материалы иначе хозяину недвижимости придется раз в несколько недель производить небольшой ремонт.

Обычно при установке душ кабины стараются расположить ее так, чтобы сливное отверстие, имеющееся в поддоне, оказалось над входом канализационную систему, расположенном в полу. Но иногда случается так, что помещение уже облицовано кафелем, а вскрывать отделку, чтобы переместить слив в другое место, нет желания.

Из подобных ситуаций существует выход: для этого необходимо приобрести коленчатый патрубок и гибкий шланг. С помощью этих изделий можно легко подключить слив к системе отвода отработанной воды. Когда выполняется установка душевой кабины самостоятельно, процесс подсоединения с их использованием займет немного больше времени, но результат получится аналогичным.

Кстати при установке душевой кабины с высоким поддоном используют те же методы, что и при монтаже других типов этой части конструкции. На его основании имеются регулируемые ножки, которые позволяют выполнять выравнивание при монтаже.

Корпус сифона присоединяют к сливному отверстию поддона. Затем закрепляют в сифоне гибкий шланг. Другой конец шланга, он же коленчатый патрубок, помещают в канализационное отверстие, расположенное в полу. Необходимо, чтобы патрубок утопился максимально глубоко.

При подключении поддона к канализации используют сифон, некоторые модели которого состоят только из гибкого шланга. Из него следует сформировать изгиб требуемой формы и потом закрепить его с применением специальных приспособлений, входящих в комплект. Этот момент очень важен, поскольку в противном случае из канализации будет постоянно чувствоваться довольно неприятный запах.

Поддон, как уже говорилось ранее, укомплектован регулируемыми ножками, поэтому их высоту изменяют, пользуясь гаечным ключом. Его, перед тем, как самому установить душевую кабину, выровнять следует по всем краям, контролируя процесс спиртовым уровнем.

После того, как завершена корректировка высоты поддона, и он закреплен к стене, приступают к устранению зазоров между стенкой и основанием душа, применяя силиконовый герметик.

Установка дверок

Установка дверей душевой кабины является заключающим этапом сборки, и происходит только после того, как все части конструкции собраны и кабинка стоит на своем месте.

Строим душевую кабинку своими руками из кирпича и плитки >>

• закрепляем уплотнительные резинки на неподвижных частях стеклянных стенок;
• на торцевую часть дверец надеваются магнитные полоски (если такие есть);
• крепим на дверцы ролики – простые на верх, с пружинками – на нижнюю часть;
• устанавливаем дверцы на указанные в инструкции позиции.

Главным моментом на данном этапе является правильная регулировка роликов. От правильной их установки будет зависеть герметичность закрытия дверок.

Важно, чтобы дверцы были установлены ровно по уровню. Убедиться в отсутствии щелей, так как в противном случае в процессе приема душа наружу может просачиваться вода

После того как проверена герметичность, на ролики стоит надеть заглушки и оценить плавность хода дверец. На этом этапе, сборка душевой кабины по сути завершена. Остаются этапы проверки на герметичность.

Особенности душевых кабин с невысоким днищем

Все имеющиеся на современном рынке поддоны для душевых кабин классифицируют по нескольким признакам: габариты, используемый для их изготовления материал, а так же способ установки.

Основная отличительная особенность низкого дна кабины – в его монтаже. Монтируется он методом приклеивания монтажной пеной. Бывают такие «чудо – мастера», которые рекомендуют низкий поддон не крепить вообще.

Это ошибочный взгляд на установку кабины. И прислушиваться к этому мнению не стоит. Низкий поддон подкупает пользователей своей довольно простой сборкой.

Какие бывают?

В конструктивном плане низкие поддоны бывают открытые и закрытые.

Вариант открытого типа – это уголки, они продаются отдельно без стенок и дверец.

1. Уголок – это даже назвать кабиной сложно, скорое всего несколько составляющих образуют место для принятия душа. Это место для купания снабжено только передней дверцей или одной стенкой. Остальными стенками является стена помещения, в котором устанавливается данное приспособление. В этом случае стены нужно отделывать качественным материалом и сделать хорошую гидроизоляцию. В противном случае могут пострадать соседи, живущие снизу. Закрытые поддоны – это полноценные душевые кабины.
2. Кабина – она обладает всеми требуемыми достоинствами приспособления для купания. В комплект входит поддон, дверцы, стенки и иногда даже дополнительная фурнитура. Низкое дно нужно устанавливать, соблюдая рекомендации производителя, если работы будут произведены с нарушениями, это чревато серьезными последствиями для вас и людей, живущих этажом ниже.
3. По форме плоские поддоны бывают: круглые, полукруглые, четырехугольные и так далее.

Плюсы и минусы

Преимущества душевых с низким дном:

1. В первую очередь нужно отметить удобство эксплуатации. Для того, чтобы забраться в кабину с низким дном, не нужно делать много лишних телодвижений. Сводится к минимуму вероятность получения травм различной тяжести.
2. Плоская емкость смотрится не так массивно, как глубокая и занимает намного меньше места в ванной комнате. Из этого напрашивается вывод – данная сантехническая продукция смотрится более уместно в помещении небольших размеров. Она не будет загромождать собой все свободное пространство и без того маленького помещения. Такие конструкции бывают еще и углового типа – они займут еще меньше места.
3. За низким дном намного легче ухаживать. Согласитесь, площадь такого поддона в разы меньше глубокого. Значит, и грязи на нем будет собираться намного меньше.
4. Плоский поддон выглядит намного эффектнее глубокого. Резервуар с высокими бортами невольно вызывает у нас ассоциации о душевых советских времен. Низкие днища смотрятся более выгодно в интерьере современных ванных комнат.
5. Чаша с низкими бортами мало весит, поэтому ее легко транспортировать и устанавливать.

Недостатки:

1. Вам придется окончательно отказаться от мысли принять ванну, пускай даже сидячую. Теперь – только душ.
2. Низкие поддоны холодные, по одной простой причине – в них не скапливается и не задерживается теплая вода. Она моментально уходит в сливное отверстие.
3. У такой душевой низкая герметичность. Пространство внутри кабины прогревается намного медленнее. Принимая водные процедуры можно замерзнуть.

Кабины душа, с глубоким поддоном достаточно неплохо объединяют в себе характеристики уже полюбившегося всем душа и ванной в последних ее традициях.

Поддон, произведенный из акрила, может быть задействован как для проведения гигиенических процедур, так и для купания маленьких членов вашей семьи, стирки вручную, помывки животных и других целей.

Очень высокий поддон требует дополнительного упрочнения, поэтому бокс кабины состоит из прочной стали, проходящий под его днищем и поднимаясь стенками сбоку к крыше. Сами же боксы состоят из металла, акрила, а стек соединен с сифонной трубкой.

Стенки кабины обычно производят из стекол, а на ее крыше могут быть расположены осветительные приборы и вентиляционные шлюзы. Внутри душевой кабины может быть оборудована панель для массажа, а также полки и подставки для шампуней, гелей для душа, мыла.

Установочные работы

Схема варианта установки душевой кабины

1. Первоначально вам потребуется закрепить поддон и подключить его к канализационной сливной системе. Окончив монтаж, проверьте стыки на герметичность. Это делается следующим образом: в поддон выливается большое количество воды, и место соединения слива изучается на наличие течи. Этот этап довольно простой, главное, установить верхний край поддона строго по горизонтальной линии, регулируя его с помощью специальных гаек.
2. Закончив установку поддона, приступайте к монтажу задней стенки или душевой панели с последующим подключением ее к электрической сети и системе водоснабжения.
3. Закончив с предыдущим этапом и проверив качество выполненной работы, переходите к закреплению дверей и направляющих. Этот процесс требует аккуратности, поскольку небольшой перекос повлечет за собой неприятные последствия и необходимость переделки.
4. После установки и проверки дверей наступает черед монтажа панели потолка. При правильном выполнении всех предыдущих этапов эта работа не отнимет много времени и сил.
5. Монтаж можно значительно упростить и уменьшить шансы возможных поломок, используя большое количество герметика. Как правило, используется бесцветный герметик, но для улучшения эстетического вида в заметных местах можно использовать силикон белого или другого нужного цвета.
6. Последним шагом станет установка декоративного экрана на поддон, декоративных накладок и наладка всех элементов конструкции.
