Вибропресс для тротуарной плитки своими руками – экономия на ремонте

Изготовление вибростола

Чтобы устройство работало долго и эффективно, при сборке конструкции следует придерживаться следующих рекомендаций:

1. До начала процесса все металлические элементы следует покрыть антикоррозийным материалом, что предотвратит появление ржавчины.
2. Для соединения элементов используется только шов (никакой точечной сварки).
3. При создании разборной конструкции (на болтах) требуется регулярная подтяжка соединений в процессе эксплуатации.
4. Вибродвигатель ни при каких обстоятельствах не должен иметь соприкосновения с землей или полом. Для избежания этого устройство необходимо предварительно протестировать и при необходимости внести изменения в конструкцию.
5. Рабочая поверхность вибростола должна быть ровной и не иметь перекосов, что позволит обеспечить равномерное распределение фракций по всему изделию. Для этого ножки агрегата крепятся к земле или полу анкерами или бетонированием.
6. Двигатель рекомендуется располагать в центре масс металлоконструкции.

Станина

Оптимальной высотой неподвижной опоры считается 0,8-0,85 м, что вместе с амортизаторами и виброплатформой делает этот параметр равным 0,9-1 м. Для людей ростом от 155 до 190 см это достаточно комфортные условия для работы.

Распространенной практикой является сборка станины в следующей последовательности:

• свариваются 2 рамы, выбранного размера;
• к ним привариваются 4 ножки;
• для обеспечения дополнительной прочности могут быть приварены диагонали;
• к стойкам приваривается пластина для размещения на ней розетки и кнопочного выключателя.

Платформа стола

Столешница изготавливается из единого листа металла толщиной не менее 5 мм. Если лист тоньше, его требуется усилить снизу опорной рамой или платформой из дерева, фанеры или ДСП. Распространенные размеры 60х60 см, но они определяются индивидуально, исходя из потребностей производства и мощности двигателя.

По периметру приваривается уголок 25х25 мм (32х32) с целью создания ограждающего бортика, чтобы формы во время работы не падали с поверхности. Для удаления излишков бетона следует предусмотреть в бортиках пазы.

Установка двигателя

Для установки вибродвигателя с нижней стороны плиты привариваются 2 швеллера с отверстиями под крепления лап. Для создания горизонтальных колебаний они привариваются вертикально, а вертикальных — горизонтально. Важным моментом является недопущение попадания на мотор влаги с поверхности формовочной площадки. Это может привести к короткому замыканию, пожару и выходу из строя всего агрегата.

Самодельный привод

Самой простейшей самодельной конструкцией, которую можно выполнить меньше чем за час, является лист фанеры с прикрепленным к нему снизу разбалансированным двигателем, установленный на 2 соединенные саморезами автомобильные покрышки от грузовика. Плотная резина, из которой они изготовлены, выполняет роль станины и амортизатора. Производительность такого устройства будет невелика, потребуется постоянно следить, чтобы формы с раствором не падали с поверхности, но с задачей уплотнения бетона и избавления его от воздушных пузырьков оно справится.

Какой двигатель лучше для самодельного вибростола?

Пользователи советуют использовать для частного производства
тротуарной плитки вибрационный двигатель:

ИВ-99 E (7650 руб): мощность 0,5 кВт, источник питания – 220
В, масса 14,5 кг, вынуждающая сила до 5 кН, частота вибрации 3000 об/мин.

ИВ-98 Е (8540 руб): мощность 0,9 кВт, источник питания – 220
В, масса 22,5 кг, вынуждающая сила до 11 кН, частота вибрации 3000 об/мин. Этот
вибромотор отличается наличием дебалансов, установленных на ротор. Вращаясь с
валом ротора, они создают вынуждающую силу.

Для производства в промышленных масштабах, подойдет вибратор
ИВ-104 Б: мощность 0,53 кВт, источник питания – 380 В, масса 25 кг, вынуждающая
сила до 6,3 кН, частота вибрации 1500 об/мин.

Примечание

Важно обеспечить равномерную вибрацию. Иначе,
высока вероятность закипания цементной смеси в формовочных емкостях

Т.е.,
вместо того, чтобы уплотнить состав формы вибрация позволит насытить его
воздухом, что приведет к хрупкости тротуарной плитки.

Самый простой и экономный способ – использовать старый
движек от стиральной машины, насосной станции и тд., что обойдется гораздо
дешевле в пределах 1 тыс. руб. + токарю (вал (ось), эксцентрик, обойма под подшипники).

Изготовление вибропресса для тротуарной плитки своими руками – чертежи

Вибропресс для производства тротуарной плитки – основное оборудование, использующееся в процессе создания качественного и прочного покрытия.

Современные производители выпускают станки разной мощности, для определенных масштабов производства, с теми или иными функциями, но все они стоят немало.

Если есть необходимость в самостоятельном создании тротуарной плитки, можно попробовать сделать вибропресс своими руками.

Вибропресс для тротуарной плитки позволяет делать элементы из двух слоев: базового и фактурного (лицевого). Базовый слой создается из песка, цемента и щебня, получается прочным и качественным. Второй слой готовят с добавлением специального пигмента, который позволяет получать любые оттенки и цвета плитки.

Производство тротуарной плитки с помощью вибропресса:

• Загрузка смеси в один или два бункера (большая емкость предназначена для основной смеси, малая – для бетона с пигментом для формирования лицевого слоя).
• Поступление смеси из первого бункера в пресс-форму, которая находится на вибростоле. Включение вибратора на 1-2 секунды для распределения смеси в матрице равномерным слоем.
• Загрузка цветного бетона в пуансон, включение режима вибропрессования на 35-40 секунд для уплотнения.
• Снятие матрицы и пуансона, перемещение готовых изделий в место, где они будут набирать прочность. Если используется технология ускоренного набора прочности, может выполняться термовлажностная обработка.
• Отправка готовых плиток на склад, потом в транспортировочные поддоны, доставка к потребителю.

Особенности вибропрессования

Метод вибропрессования достаточно прост – бетонная смесь, из которой изготавливается плитка, заливается в жесткую матрицу, установленную на постоянно вибрирующей станине.

Сверху на смесь давит также непрерывно вибрирующий пуансон (деталь, которая является обратной для матрицы и точно входит в нее по аналогии с поршнем и цилиндром) до полного уплотнения смеси.

Потом пуансон и матрица поднимаются, а с поддона забирают уже готовые изделия.

Составные части вибропресса

Оборудование для создания плитки предполагает определенную конструкцию и составные элементы. Вибропрессовальный мини-станок вполне можно сделать своими руками, главное – все тщательно изучить, просмотреть и сделать чертежи, продумать и следовать инструкции.

Конструкционные элементы вибропресса:

• Стол
• Столешница
• Специальное устройство для прессования
• Механизм для вибрирования

Каждая часть делится еще на несколько узлов и предполагает определенное крепление с другими элементами.

До того, как начать делать вибропресс для тротуарной плитки своими руками, чертежи нужно подготовить обязательно.

Их можно скачать в сети или нарисовать самостоятельно, со своими доработками и конструкционными решениями. Так или иначе, но за основу лучше брать уже готовую схему, созданную профессионалами.

Изготовление стола вибропресса

Стол для вибропресса состоит из таких конструкционных элементов: ножки, рама размером 70х100 или 50х70 сантиметров (приваренная к ножкам).

Величина стола напрямую зависит от размера столешницы, который определяют, исходя из планируемых объемов производства: чем больше форм будет использоваться в процессе прессования одновременно, тем большей должна быть столешница.

Длину ножек (и высоту стола, соответственно) подбирают, исходя из комфорта для работника (обычно в диапазоне 80-110 сантиметров).

Ножки вибростанка

Если планируется устанавливать вибропресс стационарно, в процессе проектирования можно добавить по 25 сантиметров к длине ножек, чтобы их можно было забетонировать в основание.

Есть и другое решение – приварить стойки к закладным деталям, которые уже были забетонированы.

Для переносного станка на нижние торцы стоек приваривают опорные пластины прямоугольной формы из 3-4-миллиметровой стали, чтобы вес оборудования распределялся равномерно.

Рама вибропресса

Верхнюю рамную часть стола делают из швеллера №10-12, уголковой стали 10х10 сантиметров либо двутавра №10-12.

Заготовки режут по размерам в чертеже, выкладывают горизонтально на ровной поверхности, соединяют методом электросварки.

Потом сварочные швы нужно очистить от шлака, аккуратно зашлифовать болгаркой и покрыть антикоррозийной краской. После того, как рама сварена, нужно проверить конструкцию на предмет плоскостных отклонений.

Сборка стола

На данном этапе изготовления вибропресса для производства тротуарной плитки необходимо собрать стол в единую конструкцию. Раму кладут на горизонтальную поверхность вверх нижней частью, к углам приваривают ножки.

Затирка зазоров

Чтобы выполнить этот процесс необходимо иметь песок и щетку. Следить, чтобы песок не был влажным, так он отлично будет засыпаться между швами. Щеткой тщательно сметать оставшийся песок, а затем весь участок смочить водой. В тех местах, где будет недостаточно песка, процедуру следует повторить еще раз. Хорошо уложенные и засыпанные фрагменты под ногами не будут шататься.

Затирка швов

Между бордюром и плиткой промежутки можно заделать цементным раствором в соотношении 1:4. Соблюдая правильным образом инструкцию по укладке, покрытие будет служить длительное время.

Как рассчитать и выполнить укладку плитки можно увидеть на этом видео:

Самостоятельное изготовление вибропресса

Использование самой простой и доступной конструкции (чертежи таких вибропрессов легко можно найти в сети), на первый взгляд, делает их изготовление делом несложным и малозатратным. И если с последним доводом можно согласиться, то касательно сложности все обстоит не так просто. Любая ошибка в расчетах обязательно скажется на производительности изготавливаемого вибростанка, качестве смеси, и может стать причиной его быстрого выхода из строя.

Если вы все же твердо намерены изготовить вибропресс своими руками, следует внимательно изучить те моменты, которые непосредственно влияют на его рабочие характеристики. Вибростанок обязан быть настолько же прочным, насколько способным выдерживать вибрационные нагрузки. При расчете инерционных параметров отдельных его деталей следует учитывать как материал изготовления изделия, так и их геометрию.

Первые сложности начинаются при подборе вибраторного блока. При применении жёсткой бетонной смеси добиваются относительно большой амплитуды колебаний виброустановки. Крепят вибратор на основании правильно проведенных расчетов по определенной схеме – в противном случае уплотняемая рабочая смесь будет «кипеть», не обеспечивая равномерное распределение бетона по всей форме.

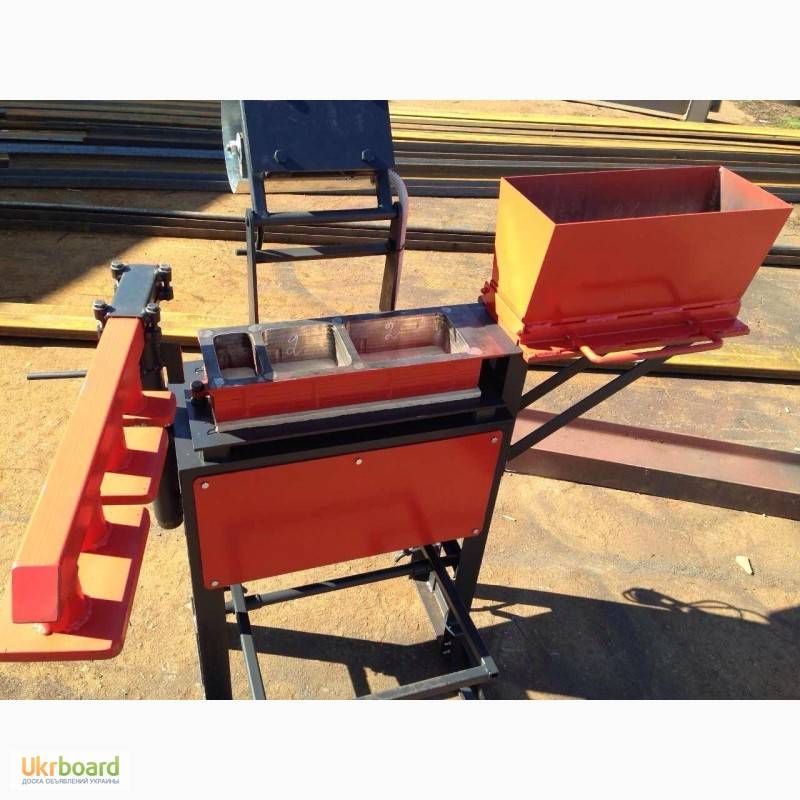

Максимально простой и дешевый в изготовлении одноматричный вибропресс включает следующие конструкционные элементы:

• корпус из листового металла, служащий матрицей устройства;
• конусные пустотообразователи (для пустотелых блоков) круглой или квадратной формы;
• пуансон с рычаговым механизмом, оказывающий на бетонную смесь требуемое давление;
• электромотор с откалиброванным эксцентриком небольшой мощности, служащий источником вибраций установки.

Одноматричный вибростанок характеризуется низкой производительностью (формирует за один цикл один строительный блок), чего недостаточно при возведении крупных объектов. Для строительства дачного домика или гаража такое самодельное устройство будет приемлемым вариантом, однако при возведении загородного коттеджа лучше использовать матрицу с двумя-тремя и более формами.

Калибровка вибропресса производится во время его испытаний, которые проводятся с целью проверки достаточной устойчивости и жесткости конструкции. Важным условием правильной настройки агрегата является абсолютная горизонтальность рабочей поверхности.

Параметры эксцентрика подбирают экспериментальным путем, следя, чтобы вибрации не оказались слишком амплитудными. При желании конструкция поддается усовершенствованию посредством снабжения передвижной платформой, для чего используют рычажную систему. Такой вибростанок облегчает ведение кладочных работ, позволяя перемещать агрегат по площадке.

Главный критерий при самостоятельном изготовлении вибростанка – предварительные расчеты стоимости составляющих, на основании которых рассчитывается себестоимость отдельного строительного блока (с учетом расходов на приобретение материалов, используемых для формирования единицы изделия). И только если она окажется ниже, чем при применении покупных изделий, изготовление вибростанка своими руками окажется оправданным.

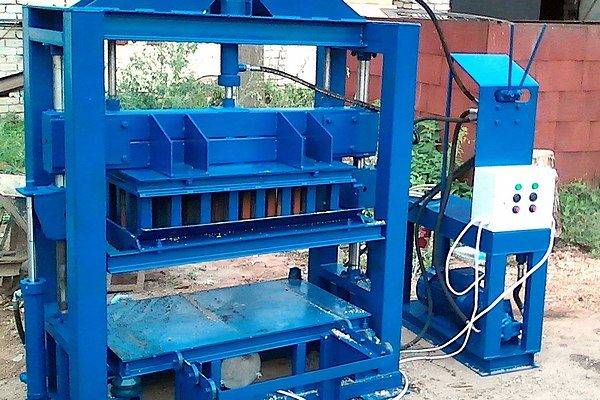

Что собой представляет профессиональный станок

Стандартное устройство имеет вид комплексной установки. Несмотря на скромные габариты, с его помощью организуют не только производство уличной плитки, но и налаживают массовый выпуск, то есть открывают свой бизнес. Во втором случае целесообразнее купить уже готовое устройство. Такой станок имеет пять основных частей:

• матрица;
• платформа;
• емкость под раствор;
• виброустановка;
• пресс.

Принцип работы организован следующим образом:

1. В резервуар закладывается смесь. Она перемещается к формам и через дно бетон подается в матрицы.
2. После этого сверху накладываются пластины и прижимают массу к платформе.
3. С целью лучшей утрамбовки и удаления пустот подается вибрация. Колебания в сочетании с большим давлением мгновенно уплотняют раствор.
4. После формы приподнимаются, а на платформе остаются готовые элементы.
5. Далее их забирают вместе с подставкой и сушат.

Профессиональный станок предназначен для изготовления прочной уличной плитки в больших объемах

Подобную конструкцию делают и своими руками, однако, её мощность будет значительно меньше по сравнению с профессиональным оборудованием.

Какой двигатель лучше подойдет самодельному вибростолу?

Методы разбалансировки мотора вибростола

Разбалансировка мотора проводится в зависимости от того, где он устанавливается. Провести подобную работу можно следующим образом:
1. Насаживается на вал подходящий шкив, у которого стачивается участок окружности.
2. Путем проб подбирается гайка. Она должна обладать подходящим весом, после чего приваривается к шкиву.
3. Муфта надевается на вал. При этом она предварительно приваривается 2 гайками, которые размещены поперек. Они могут перемещаться по резьбе для разбалансировки.

Подобный метод получил широкое распространение. Он позволяет повысить эксплуатационные характеристики самодельного устройства.

Изготовление прессовочного узла

После того, как раствор заливается в формы и включается вибропресс, тротуарная плитка уплотняется и приобретает нужные характеристики. Именно от момента вибрирования и прессования зависит то, насколько качественным и прочным будет материал, поэтому в процессе создания вибропресса нужно позаботиться и о механизме прессования.

К короткой стороне рамы, сбоку к средине, приваривают специальный кронштейн с горизонтальной осью. На ось монтируют рычаг, сделанный из стального прямоугольного профиля диаметром 3х5 сантиметров, к концу его приваривают втулку с отверстием для оси. К другому концу рычага монтируют сваркой поперечную рукоятку длиной до 25 сантиметров из аналогичного профиля.

Желательно, чтобы длина рычага не превышала длину стола больше, чем на 15 сантиметров (оптимально 10-12). К средине рычага кронштейном с осью монтируют стальной стержень, который направлен в сторону столешницы и оборудован на конце пуансоном (стальной пластиной, которая точно повторяет в плане конфигурацию матрицы). Кнопка включения/выключения самого вибродвигателя находится на поперечной рукоятке рычага.

Классификация вибропрессов

Виброоборудование для производства блоков изготовляется многими крупными компаниями и небольшими фирмами, многие из которых вносят в конструкцию ряд усовершенствований, что делает затруднительным четкую классификацию этих устройств.

Однако на основании ряда критериев имеется возможность выделить основные классы вибропрессов.

Мобильные вибропрессы хорошо подходят для тёплых климатических зон, где могут эксплуатироваться под открытым небом

По типу формирования блочных изделий:

• мобильные;
• стационарные.

Станина мобильного вибропресса при помощи колесного шасси предоставляет возможность формировать шлакоблок непосредственно на поверхности строительной площадки, которая становится частью его конструкции. В мобильных вибростанках, которые в народе именуют «несушкой», матрица, на которую давит пуансон, прижимается непосредственно к полу. После завершения цикла изготовления матрица поднимается, оставляя изготовленную продукцию на поверхности, передвигается на необходимое расстояние, и процесс повторяется.

К мобильным вибропрессам предъявляется ряд требований, сужающих сферу их применения:

• для развертывания вибростанка требуется строительная площадка площадью от 300 кв. метров;
• рабочая поверхность вибростанка должна быть ровной, поскольку она отвечает за формирование одной из сторон продукции;

В зависимости от того, какие задачи ставятся перед вибропрессом, конструкция этого станка может существенно отличаться

• применение дозатора и смесителя для мобильных вибростанков представляет собой сложную инженерную задачу;
• если продукцию предполагается вывозить за пределы действующей стройплощадки, необходимо, кроме изготовления, организовать её складирование.

Конструкционно стационарные вибростанки подразделяются на устройства, использующие поддоны и обходящиеся без него. Вибропрессы с поддоном, который является формообразующим элементом агрегата, считаются более универсальными. Они характеризуются меньшим количеством ограничений по использованию (единственный недостаток вибростанков с поддонами – необходимость наличия достаточного запаса поддонов требуемой конфигурации).

По типу привода вибропрессовочные станки делятся на устройства с:

• автоматизированным приводом;
• ручным приводом.

Для организации производства и достижения полноценной производительности необходимо иметь большие производственные площади

В конструкциях с ручным приводом избыточное давление создается с использованием мускульной силы при помощи системы рычагов. Именно такие станки пользуются популярностью при их самостоятельном изготовлении, однако они отличаются существенным недостатком: ограниченностью ассортимента. Другими факторами, ограничивающими сферу использования вибропрессов с ручным приводом, считается недостаточное качество изделий (по причине невозможности достижения требуемого уплотнения смеси), а также большие физические нагрузки на обслуживающий персонал.

Способы изготовления бетонной плитки

Основным отличием производства тротуарной плитки является доступность и простота ее изготовления. Сегодня широко используются две основные технологии:

• вибропрессование, основанное на утрамбовывании бетона с низким содержанием воды на специальном оборудовании;
• вибролитье, требующее добавление в состав смеси пластификаторов.

В первом случае производится наполнение плиточных форм полусухим бетонным раствором с последующим его уплотнением с помощью стационарных вибрационных прессов. Процесс вибропрессования тротуарных плиток из бетона максимально автоматизирован, что сказывается на его высокой производительности.

В матрицу, расположенную на станине, закладывают готовый состав бетонной смеси. Находясь в рабочем режиме, пуансон начинает давить на бетон при одновременном вибрировании пресса до того момента, пока масса не приобретет требуемую плотность. После этого пуансон вместе с матрицей поднимается, а сформованные изделия остаются на станине.

Технология вибролитья предусматривает уплотнение смеси на постоянно функционирующем вибростоле. Раствор, в этом случае, помещают в резиновые или пластиковые формы различной конфигурации, тщательно отслеживая правильность их наполнения. Излишки бетонной смеси срезают, а после вибрационной обработки изделий формы переносят в теплое место для сушки на двое суток, после чего готовые плитки извлекают.

Данный способ используют домашние мастера при самостоятельном изготовлении тротуарных плиток из бетона, качество которых во многом зависит от того, какие пропорции воды по отношению к бетону использовались при замешивании растворной массы, и была ли соблюдена технология при выполнении работ.

Оба метода изготовления бетонных плиток позволяют получать изделия с низкой пористостью и высоким показателем плотности.

В случае изготовления цветных плиток применяется двухслойная заливка бетонной смеси. В качестве нижнего слоя используют цветной состав, после утрамбовки которого, сверху заливают основную бетонную смесь на полную глубину формы.

Сравнение тротуарных плиток, выполненных по разным технологиям

Изделия, созданные способом вибролитья, эстетичны, имеют гладкую и скользкую поверхность. На городских улицах такие плитки укладывать не рекомендуется, так как зимой под тонким слоем льда они могут «посодействовать» получению травм при падении. К тому же, совместное воздействие влаги и мороза способно разрушить литую тротуарную плитку из бетона.

Но для частных территорий, где за очисткой пешеходных дорожек неукоснительно следят, а иногда для них прокладывают даже системы обогрева, укладка самостоятельно изготовленных плиток вполне допустимо. Главное, не давать образовываться на их поверхности наледи.

Увеличить морозостойкость изделий, выполненных методом вибролитья, можно при помощи пластификаторов и модификаторов. Но они достаточно дорогостоящи и увеличивают себестоимость готовых бетонных плиток.

Метод вибропрессования обеспечивает шероховатую поверхность изделий и достаточную морозоустойчивость, поэтому их широко используют при мощении пешеходных дорожек. Технология изготовления предусматривает в растворе низкий показатель пропорции воды по отношению к цементу, поэтому готовые изделия отличаются:

• малым коэффициентом водопоглощения;
• высокой прочностью;
• четкими геометрическими формами;
• стойкостью к истиранию;
• возможностью дополнительной шлифовки и нанесения антискользящих полосок;
• способностью сохранять изначальный цвет;
• минимальным привлечением ручного труда;
• большой производительностью.

В то же время, достоинства есть и у тротуарной плитки из бетона, производимой методом вибролитья. Это:

• возможность изготовления изделий в условиях частного домовладения;
• использование доступного оборудования и материалов;
• презентабельный вид;
• вероятность выпуска большого ассортимента плиток в небольших количествах за короткий период времени.

Основные характеристики

Если перед мастером стоит задача по изготовлению вибропресса для плитки тротуарной, перед работой он должен определить, какие характеристики должны быть у готового оборудования.

Производительность:

• необходимо определить какое количество изделий должен выпускать станок в течение часа;
• плитка – это плоская продукция, поэтому производительность можно рассчитать в квадратных метрах или сравнить по количеству поддонов, заполненных за единицу времени;
• эта характеристика зависит от уровня автоматизации агрегата, то есть скорости смены поддонов, выведения из рабочей зоны готовой продукции, своевременной подачи раствора в матрицу;
• при изготовлении  для мощения собственного участка достаточно собрать установку с ручным управлением (вибропресс для тротуарной плитки ручной) с максимальным весом загрузки не более 35 кг. С таким устройством справится один человек.

Лучших показателей можно достигнуть с использованием различных вспомогательных механизмов, однако, это актуально, если мастер хочет организовать более объемное производство

Цикл формирования:

• в домашних условиях можно сделать вибропресс для производства с продолжительностью цикла формирования около одной минуты;
• если купить вибропресс  с высокотехнологическими характеристиками, показатель составляет 9-15 секунд.

Параметры формовочной зоны:

• площадь самодельного вибростола для тротуарной плитки определяет габариты поддона, который используется при работе с конкретным прессом. Это позволяет понять, сколько плитки той или иной конфигурации можно выработать за цикл;
• чем больше зона формовки, тем более производительным и универсальным будет агрегат, — все это отражается на габаритах, мощности, массе оборудования;
• оборудование для тротуарной плитки изготавливается с формовочной зоной не более 0.3 м².

Высота формы:

• этот параметр показывает какое по высоте изделие будет формировать вибропресс, что зависит от габаритов рабочей площадки;
• мастеру необходимо знать не только максимальные параметры, конструктивно ограниченной бывает и минимальная высота прессформы. Как правило, достаточно 60-80 мм.

Частота вибрации:

• при изготовлении материала без щебня рекомендовано настраивать частоту 100 Гц, что позволяет ввести в резонанс самые мелкие частицы, улучшая распределение рабочей смеси;
• в остальных случаях достаточно частоты 50-75 Гц, что оптимально для производства брусчатки своими руками.

Сила сжатия:

• чем выше давление, которое оказывает станок, тем прочнее получается готовое изделие;
• сила сжатия ручных и гидравлических агрегатов отличается в сотни раз;
• чтобы изделие достигнуло требуемой прочности, в слабые агрегаты загружается смесь с повышенным содержанием цемента и добавок, что обуславливает конечную себестоимость плитки.

Оптимальный коэффициент уплотнения принимается, как 0.97-0.98, исходя из расхода портландцемента на 450-47- кг/м³ раствора

Мощность и параметры вибратора:

• для домашнего производства самодельный вибропресс достаточно оснастить одним вибратором мощностью 0.5 кВт;
• нарастить мощность можно, используя несколько источников вибрации;
• относительно небольшая амплитуда колебаний приемлема для более подвижной смеси, а высокая – для жесткой;
• для регулирования параметров вибраций следует установить потенциометр переменного тока;
• следует учитывать, что есть специфические требования к сети. Существуют однофазные устройства, работающие от сети 220 В, некоторые следует подключать к трехфазной – 380 В;
• вибратор должен быть правильно разбалансирован и закреплен по схеме;
• неправильное расположение устройства скажется на качестве материала.

Устройство подвижного соединения стола со столешницей

Нужно найти 6 стальных пружин достаточной жесткости длиной до 12 сантиметров и сечением 5-6 сантиметров. Потом из трубы соответствующего диаметра (пружина должна входить внутрь свободно и без большого зазора) нарезают 12 стаканов длиной, равной трети длины пружин каждый.

Шесть стаканов приваривают по двум срединам длинных сторон и четырем углам стола сверху, другие шесть – с таким же расположением, но к столешнице снизу. До начала работ лучше столешницу положить на стол, вставить стаканы между ними и наметить соответствующие места мелком.

Размеры вибростола

Самые подходящие размеры столешницы составляют 60 на 60 см. Также можно сделать длинее одну или сразу 2 стороны. Но уменьшать нецелесообразно, так как при вибрации формы могут немного смещаться, их потребуется ловить, предупреждая падение, устанавливая по центру снова. Недостаточно широкая площадка повышает риск падения, за счет чего снижается производительность. Конструкция окажется ненадежной.

На размер стола также влияет планируемый объем работ. Чем большее количество плитки требуется, тем больше должен быть размер столешницы. Увеличение площади поверхности повышает требования к конструкции – устойчивости, мощности устройства.

Высота рассчитывается с учетом параметров работника, который планирует работать с конструкцией. При среднем росте высоту делают примерно 90 – 100 см.

Определяя высоту, нужно учесть метод установки. Если ножки укапываются или цементируются, то их следует сделать подлиннее. Если конструкция – мобильная, то высоту ножек делают сразу той, которой будет достаточно.

Технология изготовления тротуарной плитки: вибростол и формы для производства плитки своими руками

Более красивый, надежный и удобный в работе материал для мощения дорожек и площадок на приусадебном участке, чем тротуарная плитка, найти сложно. Большой выбор цветов и форм дает возможность не только отделывать самые разные по площади и форме участки, но и создавать совершенно любые рисунки и орнаменты. А поскольку плотность тротуарной плитки для пешеходных дорожек относительно невысокая, сделать ее можно своими руками. Это прекрасная возможность не просто благоустроить участок, но проявить свои дизайнерские таланты. Изготовление тротуарной плитки в зависимости от необходимого объема может быть ручным и с использованием «тяжелой» техники.

Главный гарант качества – это раствор для тротуарной плитки. Для него понадобится цемент марки М-500, чистый речной песок, а в качестве крупного наполнителя – щебень с кусковатостью 5-20 мм. Чтобы избежать образования пор и улучшить прочность, необходимо использовать пластификаторы. Также увеличит долговечность вашего материала армирование фиброволокном.

Если вы хотите получить плитки разных цветов, потребуются неорганические красящие пигменты. Для получения светлых и чистых оттенков применяют растворы на основе белого цемента. Это дает возможность делать плитку желтого, небесно-голубого, нежно-зеленого цвета. Поскольку и красители, и белый цемент — достаточно дорогие материалы, то с их добавление делается только первый, лицевой слой 10-20 мм, а остальной объем формы заполняют обычным серым бетоном. Смесь для тротуарной плитки лучше делать из цемента одного производителя, желательно даже из одной партии, тщательно соблюдая пропорции – это обеспечит одинаковый цвет полученных элементов.

Если объем плитки нужен совсем небольшой, можно все изготовить вручную. Замешивать раствор в небольшой емкости, заливать и уплотнять, просто встряхивая формы. Такой метод достаточно трудоемкий, и каждый этап отнимает много времени, но позволяет существенно сэкономить, так как вам понадобятся только базовые материалы.

В целом, технология изготовления тротуарной плитки достаточно проста, и если вам необходим большой объем, или вы решили таким образом получать дополнительный доход, то оборудование можно также изготовить самостоятельно.

Вибропресс и станок для производства тротуарной плитки: как сделать плитку самому?

Сегодня используют два метода производства плитки – сухое прессование и вибролитье. По качеству готовая продукция существенных отличий не имеет, а вот по сложности исполнения и оборудования для домашнего изготовления больше подойдет второй вариант. Для него понадобится минимум техники, а объем производимого материала может быть до 100 квадратных метров в сутки.

Собственно, практически все необходимое можно приобрести в любом строительном магазине. В первую очередь нам понадобится бетономешалка, самая обычная, объемом 200 л, и вибростол для производства тротуарной плитки. Его можно как приобрести готовый, так и сконструировать самостоятельно. Для этого понадобится сварная металлическая рама, четыре пружины, сама рабочая поверхность, обычно — толстый металлический лист, электромотор и вибратор. Можно использовать вместо пружин резиновые подкладки или подвес на тросах или цепях, но это менее прочные и эффективные способы. Производство тротуарной плитки, видео уроки это подтвердят, задача несложная, и под силу любому. Это отличный выход для тех, кто желает сэкономить и сделать на участке все своими руками.

https://youtube.com/watch?v=clLExhMeVWA

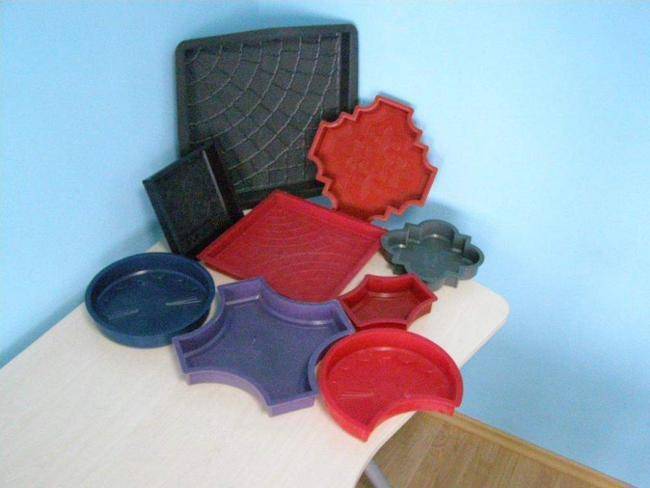

Но если качество в первую очередь зависит от раствора, то красивый внешний вид – от формы для изготовления тротуарной плитки. Именно они задают тот неповторимый рисунок, за который ценится этот тип мощения многими дизайнерами и домовладельцами. Кроме этого, имея вышеперечисленное оборудование и необходимые формы, можно изготовить не только плитку, но и бордюры, отливы и малые декоративные архитектурные формы.

Технология и оборудование для изготовления тротуарной плитки

В основе технологии изготовления искусственной тротуарной плитки лежит затвердевание цементной смеси в специальной форме. Среди основных технологических операций можно выделить такие как:

• транспортировка компонентов смеси;
• дозировка компонентов смеси;
• перемешивание смеси;
• заливка матрицы готовым раствором;
• складирование.

Все выше названные технологичные процессы, можно выполнять как ручным, так и механизированными способами. При этом от степени механизации и автоматизации технологических процессов, будет зависеть объем выпускаемой продукции.

Бетономешалка позволяет приготовить качественный раствор смеси, а использование вибростола дает возможность произвести усадку смеси в форме, равномерно распределяя материал и выпуская из него воздух. Что необходимо для производства прочной и долговечной тротуарной плитки.

Рекомендуем прочитать:
