Принцип работы и разновидности
Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.
Электродный котел
Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.
Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.
Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.
При этом расположение этих патрубков может быть следующим:
- Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
- Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.
Принцип работы самодельного котла:
- в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
- поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
- такое движение ионов приводит к трению, из-за чего температура жидкости повышается.
Недостатки самодельного нагревательного оборудования:
- Теплоноситель постоянно находится под напряжением.
- Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
- В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.
Индукционный котел
Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.
Такие приборы состоят из следующих частей:
- корпус агрегата;
- катушка;
- утеплитель;
- сердечник, в котором происходит нагревание теплового носителя.
Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.
Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.
Запуск котла
Перед пробным пуском нагревательного агрегата проверяют, насколько герметичны все узлы и соединения, а также правильность сборки электросети. После этого в систему заливают теплоноситель. Обязательно убедитесь, что в сети нет передавленных или порванных проводов, потому что в трехфазной сети большая сила тока. Все соединения проводов должны быть хорошо изолированы.
Прежде чем запустить агрегат, его хорошо очищают от загрязнений. Для правильной и бесперебойной работы такого нагревателя нужно защититься от скачков напряжения. С этой целью в сети монтируют УЗО.
Пробный запуск котла выполняют в такой последовательности:
В систему заливают очищенный теплоноситель.
Важно чтобы в контуре не скапливался воздух, поэтому его спускают, используя краны Маевского. Такая арматура должна быть установлена на верхних радиаторах в системе.
Что нужно для самодельного электрокотла?
Прежде чем смастерить электрический котёл отопления для дома своими руками необходимо определиться с типом устройства (тэновый или электродный), а также подготовить все необходимые инструменты и материалы. Но если есть сомнения в знаниях и возможностях, то за работу лучше не браться. Малейшая ошибка может стать причиной того, что аппарат будет недееспособным либо будет спалена вся проводка в доме.
Чтобы создать электрический котел своими руками, понадобятся такие инструменты и материалы:
- сварочное оборудование, желательно инверторного типа;
- большая и маленькая болгарки;
- электроды;
- диски по металлу, шлифовальный диск;
- молоток;
- рулетка, мел, маркер;
- стальная труба толщиной не менее 3 мм и диаметром 219 мм;
- ТЭНы;
- фум лента для герметизации резьбовых соединений;
- металлический лист в 5 мм толщиной;
- штуцера под манометр и термометр.
Алгоритм того, как сделать электрокотел для обогрева жилища:
- Вырезать из трубы отрезок 500 мм длиной.
- Сделать в отрезке два отверстия (на одной стороне либо на противоположных) под трубу 25 мм.
- Вырезать отверстие сбоку снизу для установки ТЭНа.
- Приварить к полученному отверстию трубу (диаметр 50 мм) с внутренней резьбой.
- Взять трубу 25 мм и сделать из нее пять отрезков по 5-10 см (два будут использоваться для патрубков системы теплоснабжения, три – для ножек котла).
- Вырезать из листа металла два блина диаметром в 231 мм. Один блин следует приварить с одного края электрокотла. Второй будет использован в качестве верхней крышки агрегата, поэтому в нем нужно сделать два отверстия под штуцера манометра и термометра, и приварить к котлу.
Запуск котлового оборудования
Перед первым запуском нужно проверить герметичность всех соединений, правильность сборки электрической сети. Также перед запуском систему заполняют теплоносителем. Поскольку сила тока трехфазной сети значительная, не должно быть порванных и пережатых проводов. Все участки должны быть хорошо изолированы.
Кроме этого, перед пуском прибор очищают от загрязнений и пыли
Очень важно, что в процессе первого пуска и дальнейшей работы не было скачков напряжения. Для этого обязательно монтируют УЗО (устройство защитного отключения)
Первый запуск проводится в таком порядке:
Заполняем систему водой
Важно чтобы в контуре не было воздушных пробок. Для спуска воздуха используют краны Маевского, установленные на радиаторах отопления.
Включаем котел и ждем, пока он нагреется.
Установка и подключение
После того как будет собрана схема отопления и ГВС с запорной арматурой, обратный клапаном, предохранительным клапаном, расширительным баком, термодатчиком и нагревательными устройствами, выполняют гидравлическое испытание всей системы на плотность собранной схемы с рабочим давлением насоса.
Сеть заполняется водой, давление создается циркуляционным насосом, тщательно проверяются все места соединений на предмет прокапывания или течей. Устраняются все неисправности и переходят к тестированию собранной схемы электропитания.
Электросхема должна собираться аттестованным электриком, который должен собрать схему с заземлением и протестировать работу ТЭНов и защиту котла от перегрузки. Чтобы этого не случилось, устанавливают устройство защитного отключения.
Технология изготовления. Инструкция
После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях
Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным
Этап 1. Подготовка всего необходимого
Для работы потребуется такое оборудование:
- сварочный аппарат;
- электроды;
- железный тройник;
- электродная изоляция (из полиамида);
- нулевой провод;
- муфта;
- клеммы заземления;
- труба соответствующих размеров из стали;
- изоляция для клемм.
Этап 2. Сборка ионного котла
Собираем котел
Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.
Собираем котел
При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.
Собираем котел
Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.
Чертеж ионного котла
Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.
Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.
Детали для сборки котла
Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.
Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.
Этап 3. Монтажные работы
Схема подключения котлаСхема подключения котла
- воздухоотводчики;
- манометр;
- предохранитель.
При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.
Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла
Видео – Ионный котел своими руками
Другие важные моменты установки.
- Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.
- Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
- Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
- Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
- Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.
Вариант №2. Изготовление электродного котла
Электродный котел это более прогрессивная разработка. Такие нагреватели начали массово применять в последние 10–15 лет.
Устройство электродного котла
В качестве нагревательного элемента в электродном котле используется собственно сама вода. Котел это металлический корпус, в который вставлен изолированный от корпуса стальной электрод.
К электроду подключается фаза, а к корпусу ноль, когда подается напряжение, ионы воды начинают колебаться с частотой 50 герц, в результате чего жидкость нагревается. Именно поэтому такие агрегаты еще называют ионными.

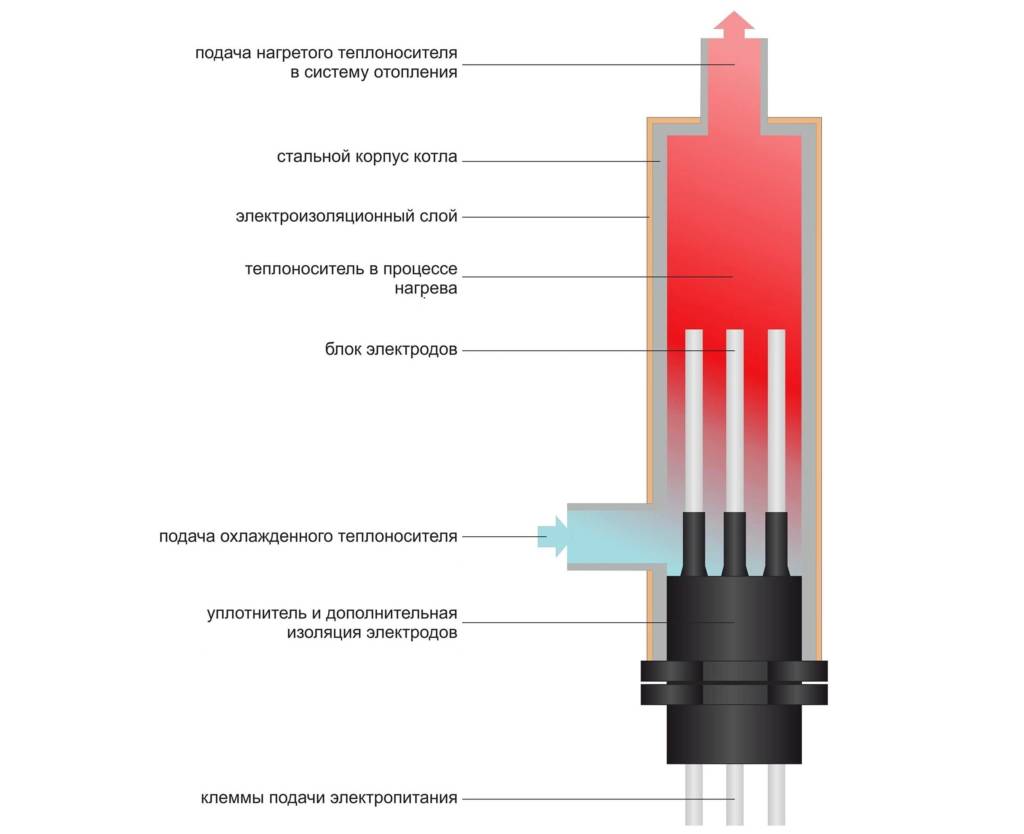

Общая схема электродного котла.
Габариты у таких агрегатов небольшие, в качестве корпуса используется труба диаметром до 320 мм и длиной до 600 мм, но это максимум, для частных домов делаются ионные котлы почти вполовину меньше.
Схема отопительной системы с ионным котлом.
Достоинства:
- Довольно скромные размеры, этот котел не будет мешать даже в локальной отопительной системе небольшой квартиры;
- В этих нагревателях нет «сухого хода», то есть, без воды котел просто перестанет работать, но ничего в нем не перегорит;
- Системе не страшны перепады напряжения;
- Быстро нагревается и также быстро остывает, а значит, легко регулируется;
- По сравнению с агрегатами, работающими от ТЭНов электродный котел значительно экономичней.
Электродные котлы намного экономичней ТЭНовых.
Недостатки:
- Ионные котлы очень требовательны к качеству и уровню электропроводности теплоносителя;
- Ввиду повышенной опасности поражения током аппараты нуждаются в надежном заземлении;
- При попадании воздуха в систему электроды активно коррозируют и быстро приходят в негодность.
Собираем ионный котел
| Иллюстрации | Рекомендации |
| Материал для корпуса.
|
| Подгоняем патрубок. Один патрубок будет ввариваться сбоку, второй с торца трубы. Для начала нам нужно подрезать боковой патрубок, чтобы он плотно прилегал к телу трубы. Я подрезал патрубок болгаркой, после чего доводил до идеала круглым напильником. |
| Вырезаем отверстие. На тот момент у меня не было плазменного резака, поэтому пришлось накернивать трубу по окружности и высверливать отверстия по 5 мм. |
| Подгоняем отверстие. Дальше при помощи натфеля и круглого напильника окружность доводится до идеала. Расстояние от края трубы до бокового патрубка 10–15 мм. |
| Привариваем патрубки. Патрубки сначала нужно прихватить сваркой в нескольких местах, чтобы не повело, а потом обваривать шов. |
| Вырезаем платформу. В качестве платформы я использовал лист стеклотекстолита толщиной 20 мм, ориентировочный размер 120х120 мм, резал его ножовкой по металлу. |
| Готовим платформу. В платформе высверливаем 5 отверстий, 1 по центру и 4 по периметру (как на фото). Диаметр отверстий 10–12 мм. Через центральное отверстие будет крепиться стальной электрод, а боковые отверстия предназначены для крепления корпуса котла. |
| Крепление корпуса к платформе. Для того чтобы прочно прикрепить корпус котла к платформе я приварил с 4 сторон гайки на 12 мм. В них легко проходят болты на 10 мм. Но эти «уши» должны быть чуть приподняты над платформой, для обеспечения этого зазора я накрутил на болты «родные» гайки снизу и зафиксировал держатели такими же гайками сверху. Жестко закрепленные «уши» легче приваривать. |
| Сборка котла.
|
Делаем своими руками
схема ТЭНового электрокотла
Для работы придется использовать некоторые материалы и инструменты
- Угловая шлифовальная машина или болгарка.
- Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
- Шлифовальная машинка.
- Мультиметр.
- Листовая сталь, толщина которой будет составлять минимум 2 мм.
- Переходники, которые нужны для подключения конструкции к отопительной системе.
- Тэны (лучше всего приобрести 2 штуки).
- Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.
Самостоятельно можно изготовить котлы следующих типов:
- одноконтурные;
- двухконтурные;
- индукционные;
- настенные;
- напольные;
- электродные;
- тэновые;
Инструкция по изготовлению:
На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.
Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя
Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака
Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.
К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.
Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.
Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.
Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.
Виды и принцип работы
Решив сделать электрокотел для отопления дома своими руками, нужно разобраться в разновидностях таких приборов. Можно изготовить электродный и индукционный вид котлов. Существуют и другие разновидности, но они являются лишь модификациями этих основных видов. Второе название электродного котла – ионный агрегат. Его так называют, потому что в устройстве электрическая энергия преобразуется в тепловую.
Электродный котел
Самодельный электродный нагреватель имеет компактные размеры, поэтому легко закрепляется на трубе и не нуждается в отдельном месте для установки на полу или навешивания на стене. Для большей прочности и безопасности его закрепляют на двух саморезах, но при желании можно их не использовать.
Внешне вся конструкция выглядит как отрезок трубы протяженностью 400 мм. С одной стороны труба наглухо заварена, а с другой из нее торчит стальной стержень. Сбоку или в одном из торцов установлен патрубок для циркуляции теплоносителя по трубам.
Тэновый котел, сделанный своими руками, процесс изготовления которого мы описали выше, должен иметь два патрубка сбоку для подключения обратного и подающего трубопровода с циркулирующим теплоносителем.
Существует несколько вариантов расположения этих патрубков:
- Один отрезок трубы может быть установлен в торцевой части прибора, а другой приваривается к отверстию в боковой части. Таким образом, он устанавливается перпендикулярно к оси первого патрубка.
- Второй вариант крепления подразумевает установку двух патрубков в боковой части агрегата. Получается, что оба трубных отвода устанавливаются параллельно друг другу, но перпендикулярно в отношении основной емкости нагревателя.
Самодельный нагреватель имеет следующий принцип работы:
- в составе теплоносителя постоянно циркулируют положительно и отрицательно заряженные частицы (которые называются аноды и катоды);
- при подаче напряжения ионы устремляются к электродам с противоположным зарядом;
- поскольку полярность электродов постоянно меняется с частотой 50 раз в секунду, ионы движутся то в одну, то в другую сторону;
- такое хаотичное движение ионов вызывает трение частиц и их нагревание (из-за этого температура теплоносителя повышается).
Сделав электрокотел для отопления своими руками, стоит не забывать, что у него есть свои недостатки. Минусы связаны с тем, что тепловой носитель постоянно пребывает под напряжением, поэтому перед подачей в отопительный контур его тщательно очищают от солей и других примесей, которые могут оседать на стенках трубопроводов и нагревательном элементе.
Индукционный агрегат
Принцип работы электрических агрегатов индукционного типа основан на нагреве теплоносителя посредством магнитного поля, которое формируется электротоком.
Электрический двухконтурный котел для водоснабжения и отопления дома
В составе этих приборов есть следующие составные части:
- катушка;
- корпус нагревателя;
- сердечник (здесь и происходит нагрев теплоносителя);
- утеплитель.
В котлах индукционного типа тепловой носитель не пребывает под напряжением, как в агрегатах электродной разновидности. Это обеспечивается полной изоляцией жидкой среды от элементов, проводящих электричество.
Обмотка катушки из меди подключается к сети через систему автоматики. После этого в катушке формируется магнитное поле, которое разогревает трубу, выполняющую функции сердечника. Поскольку внутри него циркулирует теплоноситель, тепло сразу передается жидкости. В процессе работы корпус прибора не нагревается. Для этого в конструкции корпуса предусмотрена прослойка специального утеплителя.
Сам сердечник имеет изогнутую конфигурацию, чтобы обеспечить более длительное прохождение теплоносителя по этому участку с целью его достаточного нагрева. Срок службы индукционного котла доходит до 25 лет. Ломаться в этом агрегате просто нечему, поэтому он прослужит до тех пор, пока трубу сердечника не испортит коррозия.
Вариант № 3. Индукционные котлы
Из широко используемых моделей индукционный котел можно считать последней разработкой.
Как работают индукционные нагреватели
Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.
Схема отопительной системы подразумевает работу в заданный интервал времени.
Достоинства:
- Безопасность;
- Высокий КПД;
- В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
- В индукционных котлах практически не образуется накипь.
Недостатки:
- Стоимость индукционных котлов довольно высока;
- В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.
Собираем простой индукционный нагреватель
Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.
| Иллюстрации. | Рекомендации. |
| Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм. |
| Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь. |
| Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец. |
| Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления. |
| Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой. |
| Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются. |
| Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально. |
| Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем. |
| Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой. |
| Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу. |
| Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться. |
Процесс изготовления тэнового котла
Теперь поговорим о том, как сделать электрокотел отопления на 220в своими руками.
Придерживайтесь следующей инструкции:
- Для начала нужно изготовить патрубки для подключения прибора к отопительной системе дома. Нам понадобится три патрубка – два диаметром 1,25 дюйма и один сечением 3 дюйма.
- Теперь делаем емкость под бак. По сути, это труба самого большого диаметра, где теплоноситель будет нагреваться. Для этого в подготовленном отрезе трубы прорезают отверстия, края которых тщательно зачищают и обрабатывают. К подготовленным отверстиям приваривают патрубки, которые были изготовлены на предшествующем этапе. После этого из листовой стали вырезают два круга, которые по диаметру немного превышают сечение нагревательной емкости. Круги приваривают к торцам трубы большого сечения. Места сварки тщательно зачищают и шлифуют.
- К верхней части трубы приваривают патрубок с сечением 1,25 дюйма. Затем в днище всей конструкции проделывают два отверстия, края которых шлифуют. В эти отверстия устанавливают первый ТЭН. К ранее приваренному патрубку будет крепиться второй ТЭН.
- После этого котел подключают к системе отопления дома. Для этого используем патрубки, которые были приварены на предварительном этапе.
- После этого к верхнему патрубку прикрепляют еще один ТЭН (с меньшей мощностью). У этого нагревательного элемента должен быть терморегулятор. Теперь самодельный тэновый котел готов.
После подключения проверяют работоспособность системы. Для этого при помощи мультимера измеряют температуру теплоносителя. Она должна быть в пределах 70°С.
Монтаж ионного обогревателя
Электродные котлы отопления своими руками собирают с учётом остальных элементов обогрева. Для этого следует выработать последовательность действий и устанавливать устройства один за одним. Котёл не устанавливают отдельно, а интегрируют в систему.
Следует подготовить материалы и устанавливать обогреватель последовательно
Порядок работ:
- Определяют тип схемы отопления — одноконтурная или двух, с подогревом воды для хозяйственных нужд. Выбирают и устанавливают подходящие радиаторы.
- Собирают котёл, присоединяют его к магистрали.
- Наблюдают за работой устройства в тестовом режиме. Смотрят, чтобы характеристики устройства поддерживались на требуемом уровне.
- Автоматизируют работу котла.
Необходимо придерживаться данной последовательности работ. Первым устройство обогрева не нужно собирать, поскольку не получится протестировать работу магистрали теплоносителя. Начинают работу с создания чертежей электродного котла своими руками.
Порядок сборки электродного котла:
На стальную трубу, которая будет выступать в роли корпуса устройства, навинчивают муфту с одной стороны, а тройник — с другой. Закручивают туго, чтобы в дальнейшем избежать протеканий теплоносителя. Через тройник жидкость будет поступать из котла в систему, и наоборот.С торца тройника в корпус вставляют электрод
Важно не допустить контакта между ним и корпусом. Фиксируют электрод заглушкой от радиатора. Он должен стоять неподвижно
Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.Проводят монтаж устройства в систему отопления
Он должен стоять неподвижно. Для этого фиксацию выполняют гайкой. Изолятор ещё играет герметизирующую роль. Если подходящего материала нет, то лучше за изготовлением детали обратиться к профессионалам.Заливают в собранный корпус немного жидкости и проверяют надёжность соединений. Протечек быть не должно. При наличии таковых уплотнители подгоняют. Если протечек нет, то воду выливают.К корпусу котла приваривают 2 стальных болта. Оптимальный выбор М8 и М10. Они нужны для подключения проводов — заземления и нулевого. Гайки следует покрыть изолятором, чтобы избежать поражения током во время эксплуатации.Проводят монтаж устройства в систему отопления.
Это важно: нормы и требования при установке котлов отопления в частном доме. В целях безопасности котёл оснащают дополнительными элементами
При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:
В целях безопасности котёл оснащают дополнительными элементами. При работе из жидкости выделяется электролизный газ, поэтому его следует удалять из системы. Для этого потребуются:
- клапаны удаления воздуха, автоматические;
- предохранительный клапан;
- манометр, который позволит контролировать мощность устройства;
- расширительный бак;
- запорная арматура.
Вымысел и правда относительно индукционных электрических котлов
Рекламные ходы рассчитаны на привлечение большего числа покупателей. Поэтому нередко можно услышать тезисы, обычные для любой системы, украшенные непонятными красивыми формулировками.
Не обошли маркетинговые приманки и котлы на основе индукции. Разберём, что правда, а что не более чем вымысел:
Инновации в области электрических технологий. Вообще-то, магнитное поле было открыто ещё 2 века назад в Англии и тамошние инженеры вовсю использовали энергию, полученную таким образом, для производства стали. Скорее всего, инновацией можно назвать узел управления котлом.
Экономия электроэнергии. Самый распространённый способ обмануть покупателя, если тот плохо учился в школе. Закон гласит – для получения 1 кВт тепла тратится ровно столько же электричества.
Сто процентов энергии генерируется в тепловую. Кроме того, следует учесть теплопотери на нагрев самой катушки, а, значит, ещё и КПД индукционного котла меньше электрического.
Безопасность. Важно! Индукционные котлы для отопления частного дома – небезопасны! При утечке теплоносителя, за считанные минуты корпус и крепления оплавятся, если электроснабжение не было отключено. Это важно для самостоятельно собранных установок.
Прогрессивные модели снабжены автоматическим устройством, которое в случае нештатной ситуации отключит питание
Для кустарных установок важно укомплектовывать систему узлом безопасности, иначе последствия плачевны.. Конечно, многие утверждения имеют основания быть
Опишем и их:
Конечно, многие утверждения имеют основания быть. Опишем и их:
Долговечность. С этим трудно спорить, тем более что котёл не подвергается никаким подвижкам и внутри не имеет деталей, работающих в механическом режиме. Проволока, служащая обмоткой, имеет запас прочности, благодаря своей медной структуре. Кроме того, витки прилегают друг к другу через промежутки. Поэтому ей не страшны пробои.
Единственный элемент, постоянно подвергающийся понижению или увеличению температуры, это сердечник. Однако процесс растягивается на десятилетия, и с утверждением производителя, что котлы будут исправно функционировать более 25 лет, нельзя не согласиться.
Отсутствие или малый процент накипи. Это действительно так – под влиянием магнитного поля, накипи образоваться никак не возможно. Она будет разрушена ещё до начала отложения. В этом смысле котлы незаменимы в местностях, где известковые отложения в воде – большая проблема.
Система бесшумна. Это правда. Особенно когда индукционные электрокотлы для отопления частного дома работают на принципе конвекции – замещения тёплых масс носителя на холодные. Конечно, иногда без циркуляционных насосов нормальная работа отопления невозможна, но рынок сейчас переполнен бесшумными вариантами, так что проблем купить идеальный двигатель нет.
Большой плюс отопительной системы – она компактна. Представляет собой патрубок, который легко разместить в любом углу без ущерба полезной площади. Естественно, должны соблюдаться правила и требования к установке.
