Открытая проводка в стиле ретро

Рекомендации специалистов

На скрытых участках советуют применять кабель ВВГнг-лс. Его изоляция не распространяет горение (индекс «нг») и характеризуется пониженным дымовыделением («лс»).

Электросчетчик и вводный автомат рекомендуют разместить в шкафу вне дома так, чтобы инспектору энергосбыта не требовался доступ на территорию для снятия показаний и проверки схемы подключения. Оборудование крепят на т.н. трубостойке — специальной конструкции, которую можно изготовить своими руками.

Групповые выключатели, УЗО, реле напряжения и прочие аппараты защиты устанавливают в щите внутри дома. Это дорогостоящее оборудование, и в случае размещения его на трубостойке возникает риск хищения.

В местах прохода кабеля сквозь деревянную стену устанавливают стальную гильзу с толщиной стенки не менее 2 мм. Керамические пробки монтируют только на входе и выходе отверстия. Сверление выполняют перкой диаметром 20 мм.

При скрытой прокладке размер кабель-канала подбирают так, чтобы провод занимал в нем не больше 40% сечения.

Во избежание путаницы соединения жил производят в соответствии с цветовой маркировкой. Синюю используют в качестве нулевого проводника, желто-зеленую — как заземление. Красной, коричневой или черной подключают фазу.

В распределительном щите рекомендуют каждую линию снабдить обозначением того, какие потребители ею запитаны. Это упростит поиск неисправностей и реорганизацию проводки. Также желательно вычертить и разместить у шкафа или внутри схему домашней сети.

Советуют применять УЗО с номинальным током на ступень выше, чем у защищающего его автомата. При умеренных перегрузках выключатель размыкает цепь не сразу, а через несколько минут (до 60). Если номинал у аппаратов равный, через УЗО все это время будет течь чрезмерный ток, что приведет к его поломке.

Стоимость монтажа ретро проводки:

Наименование услуги	Ед.изм.	Цена, руб.
Монтаж винтажной ретро проводки	м.п.	250
Монтаж ретро проводки в джутовой оплетке	м.п.	250

Готов выполнить работы в следующих районах Московской области:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Волоколамск, Воскресенск, Высоковск, Дедовск, Дзержинский, Дмитров, Долгопрудный, Дрезна, Домодедово, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Зеленоград, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королев, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Куровское, Ликино-Дулево, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Москва, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озеры, Орехово-Зуево, Павловский Посад, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Руза, Рошаль, Сергиев Посад, Серпухов, Солнечногорск, Ступино, Сходня, Талдом, Троицк, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Шатура, Щербинка, Щёлково, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома.

Общие правила прокладки проводки

Монтаж электрики выполняют по следующим правилам:

1. Линии располагают параллельно углам здания. Диагональный монтаж открытым способом не запрещен, но он портит дизайн.
2. Минимальное расстояние от вертикальной линии и электроточки до края оконного или дверного проема — 10 см. От горизонтальной до плиты перекрытия — 15 см.
3. Наименее допустимая дистанция от кабелей до водопроводных и отопительных коммуникаций — 50 см.
4. Наибольший шаг изоляторов — 70-80 см.
5. Соединения устраивают только в распредкоробках.

Открытые провода уязвимы для механических повреждений. Поэтому рекомендуется вести их поверху и опускать к электроточкам, даже если те расположены низко над полом. Недостаток этого решения состоит в увеличенном расходе кабеля.

Расчет необходимого количества материалов

При расчете метража кабеля нужно учитывать, что открытая электропроводка монтируется в чистом виде только на систему освещения и для подвода питания к розеткам. Если планируется включать в розетки электроприборы мощностью свыше 6 кВт, то к ним проводят скрытые провода с большим сечением.

Поэтому при расчете стоимости ретро проводки учитывают только электросети, в которых используются винтажные комплектующие. Цены на электрическую проводку зависят как от производителей, так и от цветовых решений. К примеру, коричневый и белый комплекты получатся почти в три раза дешевле, чем под золото.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Также для протяжки проводки под старину необходимо запастись:

• Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
• Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
• Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Скрытая проводка: достоинства и недостатки

В деревянных строениях наиболее предпочтительной является проводка открытая. Если ее выполнить открытым способом, то ее контроль максимально прост. Так же прост и ремонт. Однако от такой проводки зачастую страдает интерьер. Поэтому владельцы домов в основном предпочитают прокладывать электрические провода скрытно. При этом они получают следующие преимущества:

1. Провода не мешают отделывать стены и потолок;
2. Появляется возможность заглубить выключатели с розетками в стены;
3. Провода, спрятанные в каналах, менее подвержены механическим повреждениям;
4. Проводка не становится местом, где оседает пыль и паутина;
5. Эстетизм выполненных электрических коммуникаций.

Электропроводка, уложенная скрытым способом, является предметом повышенной опасности. Это обусловлено следующими ее недостатками:

• возможность повреждения, поскольку провода бывает трудно обнаружить вовремя. Особенно в случае утери схемы коммуникаций;
• сложность подключения дополнительных точек;
• относительная дороговизна выполняемых работ.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

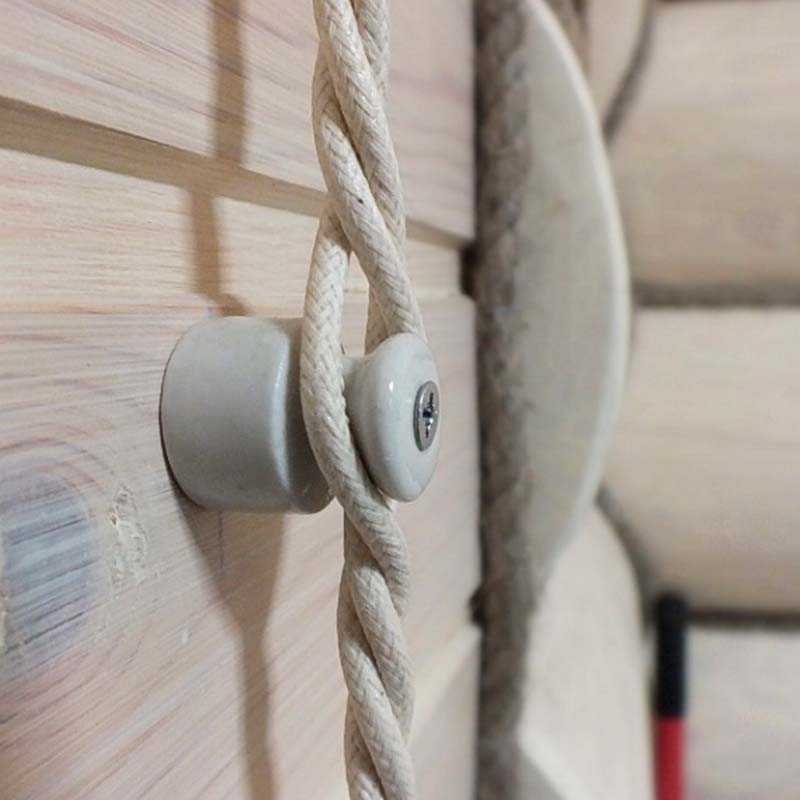

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

• керамика (самый распространенный вариант);
• негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

• диаметр цилиндрической части — 18-22;
• высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

1. В тон стен.
2. Такой же, как у проводов.
3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

1. Патроны.
2. Подрозетники.
3. Кабельные проходы.
4. Клеммные колодки из керамики.
5. Лампы, люстры.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Подготовка к монтажу электропроводки под старину

Подготовительный этап — важная часть в реализации любого ремонта. Перед началом разводки проводов нужно приобрести:

• кабель необходимого сечения;
• накладные выключатели и розетки;
• распределительные коробки.

Такая электрификация дома проводится только после завершения работ по отделке дома. Проводка монтируется на деревянные стены, поверх обоев либо крашенных стен. Рынок электрооборудования предлагает любителям ретро- и экостиля множество разнообразных выключателей и розеток, провода с изоляция разного цвета. Цена зависит от цвета. Золотистые провода будут в два раза дороже, чем коричневые.

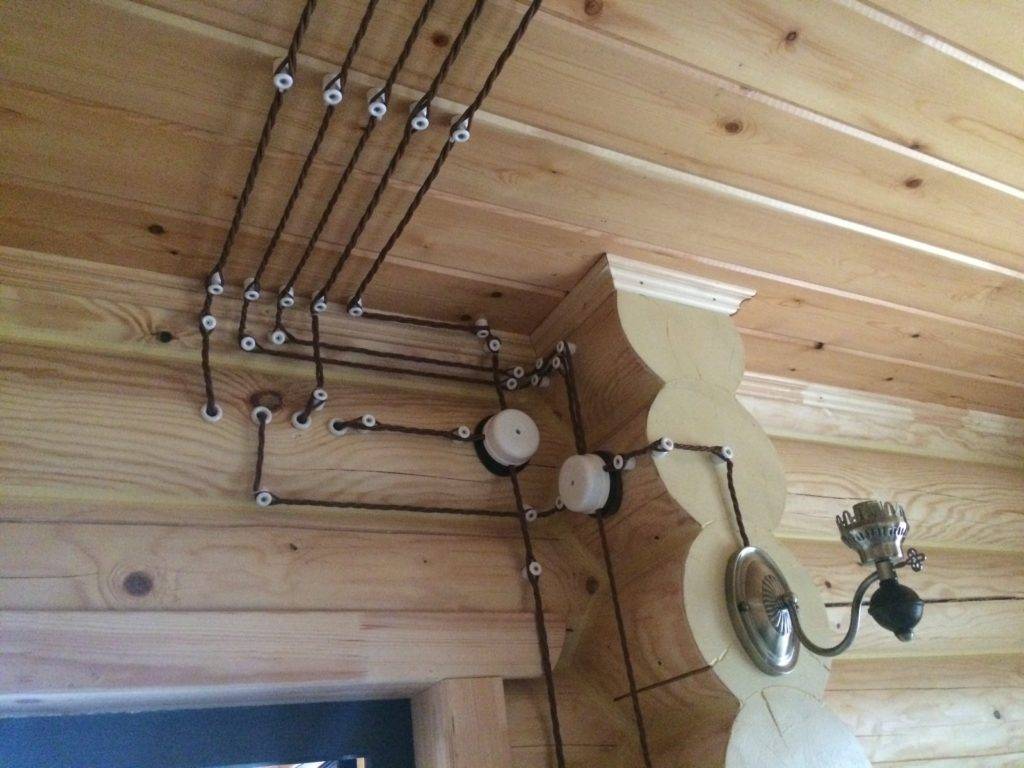

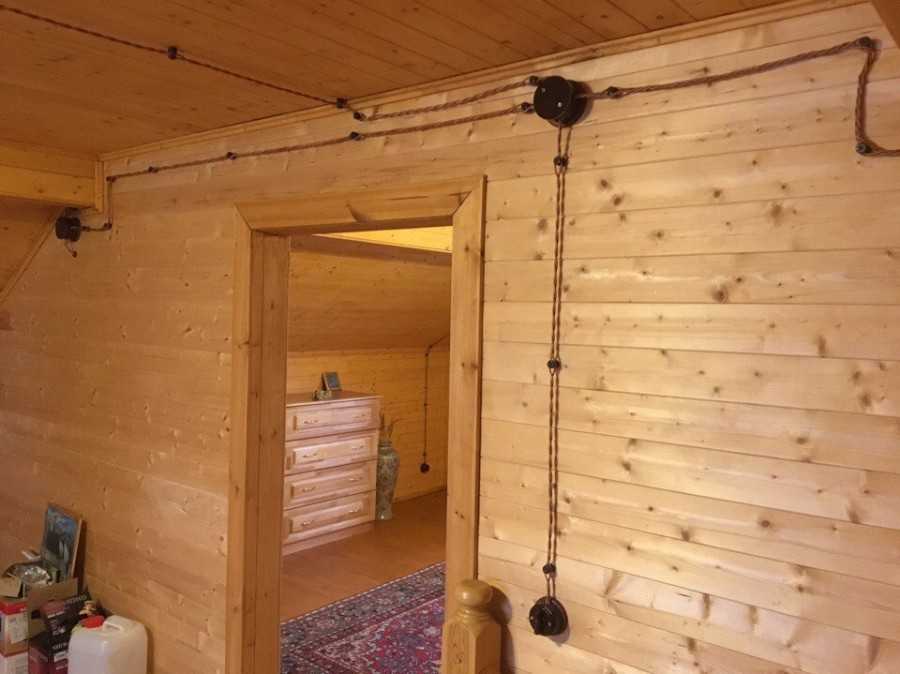

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателей

Цвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьера

Неплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать….

Это вариант с пластиковыми монтажными коробками и выключателями

Ретро-проводка может быть сделана в трубах. В них закладывается обычный кабель

Так выглядит ретро проводка из труб в интерьере

Как можно организовать двойную розетку в узком простенке между окнами

На кухне проводка в стиле ретро тоже смотрится вполне органично

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочка

Российская фирма Гусев выпускает фарфоровые розетки/выключатели с росписью

Это их электрика в белом с латунными элементами

Еще одна хорошо зарекомендовавшая себя фирма — Сальвадор

Это их интересные сдвоенные розетки

Роспись все-таки смотрится неплохо, но требует чтобы стиль соответствовал

Это фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другой

Есть и такие. Они больше будут сочетаться со стилем модерн или ретро

И такой вариант. Его, кажется, можно вписать даже в классику

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Достоинства

Дизайн. Для некоторых стилей ретро проводка — скорее правило, чем пожелание. А в деревянном доме такое оформление смотрится гораздо гармоничней, чем пластиковые кабель-каналы.

Превосходный внешний вид. Благодаря шелковой оплетке, представленной в широкой цветовой гамме, провода можно подобрать практически под любой интерьер.

Минимальные затраты времени и труда. Монтаж конструкции довольно прост, не тратится время на штробление стен с последующей заделкой.

Соответствие нормам безопасности. Дома из дерева относятся к категории легковоспламеняемых построек. Грамотный монтаж внутренней проводки в деревянном доме — сложная, ответственная задача. Открытая ретро проводка — отличный выход!

Беспрепятственный доступ к проводам, простое обслуживание.

Способы сэкономить

Полноценная ретро сеть потребует больших вложений. В основном это объясняется 2 причинами:

1. Высокой стоимостью декоративного кабеля.
2. Повышенным расходом проводов из-за применения лучевой схемы.

Практикуют 2 способа удешевления: путем самостоятельного изготовления витого провода и комбинацией видов прокладки.

Комбинированный метод прокладки

Часть линий по возможности прокладывают скрытым образом — под деревянным полом, в электрическом плинтусе и за подшивным потолком. Это позволяет применить недорогие стандартные кабели нужного сечения. Их доводят до распределительных коробок, а далее опускают к электроточкам декоративные провода открытым способом на изоляторах.

На кухне комбинированный метод предпочтителен во всех случаях. На то есть 2 причины:

1. Требуется большое количество розеток.
2. Тканевая оболочка декоративных кабелей быстро загрязняется, при этом очистить ее невозможно.

Поэтому силовую часть в данном помещении выполняют скрытым образом и только освещение — в стиле ретро. Таким образом, кухня не будет выделяться среди других помещений, при этом замена загрязнившихся проводов обойдется дешево.

Витой кабель своим руками

Второй способ состоит в самостоятельном изготовлении декоративного провода. Он имеет менее привлекательный вид, но стоит дешевле и ввиду отсутствия ограничений по сечению позволяет обойтись без лучевой схемы. Сплетают 1-жильные многопроволочные провода в негорючей тканевой оплетке, например, марки РГКМ или БПВЛ. В первом случае работы ведут в перчатках, после монтажа проводку и помещение пылесосят (в оплетке присутствует стекловолокно).

Длину подбирают с учетом того факта, что из-за навивки протяженность линии окажется на 25-30% короче.

Сфера применения

Ретро проводку устраивают на таких объектах:

• в бревенчатом доме или каркасном из СИП-панелей;
• в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Комплектующие элементы для ретро проводки

Сначала немного теории. У профессиональных электриков существует термин, определяющий положение электропроводки по отношению к другим элементам конструкции строения. Проводка бывает скрытая и открытая. Кстати, если говорить о линиях электропередач, а это тоже проводка, хоть и грандиозных размеров, то и они бывают скрытые и открытые. На природе открытые линии электропередачи протягивают по высоким металлическим мачтам, а скрытые – в выкопанных в земле траншеях или по дну морскому. Например, так подавали электроэнергию из России в Крым.

В жилом доме и в современной городской квартире задачу решают несколько иным способом. В панельных, блочных, кирпичных домах в стенах в нужных местах проложены кабельные каналы. Система этих каналов идёт от главного ввода электричества в квартиру и затем разветвляется по всем помещениям, упираясь в розетки, выключатели и нагрузки.

При выполнении электромонтажа, в каналы укладывают провод, устанавливают соответствующие электропиборы, затем каналы замазывают раствором и заклеивают обоямиФОТО: colorprofi.ru

При необходимости каких-либо изменений в электросхеме, приходится долбить (штробить) в стене или на потолке новые каналы, а затем маскировать их.

В дом вводится общий кабель, сечение которого рассчитано под максимально возможную нагрузку. Далее по дому кабели разветвляются, уходя в предназначенные им места. Но всё время остаются на виду, своеобразно разлиновывая стены и потолок. Такое решение придаёт винтажный вид электропроводке.

Любая электропроводка требует определённого комплекта установочных изделий и электроприборов. Это и сами осветительные приборы, и коммутационная арматураФОТО: mtdata.ru

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Итог

Установка декоративной ретро проводки оригинальное и безопасное дизайнерское решение, которое поможет создать настоящий домашний уют.

• https://electrogid.by/retro-provodka-montazh/
• https://ProFazu.ru/provodka/montazh/retro-provodka-v-derevyannom-dome.html
• https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/retro-provodka.html
• https://ingenernie-sistemi.ru/elektroprovodka-pod-starinu-v-derevyannom-dome/
• https://electrikexpert.ru/retro-provodka-v-derevyannom-dome/
• https://master-houses.ru/elektricheskaya-provodka-v-derevyannom-dome-v-stile-retro/
• https://diy.obi.ru/articles/retro-provodka-alternativnii-variant-dlya-derevyannogo-doma-18906/
