Как самостоятельно отремонтировать утюг

Пар не подаётся, вода не разбрызгивается

Если утюг эксплуатировался долгое время, владелец может столкнуться с ситуацией, когда утюг перестаёт отпаривать. При этом он исправно включается и поддерживает температуру в соответствии с выбранным режимом.

Вероятных причин неисправностей может быть две:

• засор;
• выход из строя противокапельной системы.

Если в утюг заливали жёсткую воду, после нескольких месяцев эксплуатации отложения в трубках, форсунках, отверстиях подошвы могут накопиться в таком количестве, что перекроют выход пару.

Чтобы устранить засор, необходимо произвести очистку утюга от накипи согласно инструкции. Забитое сопло форсунки можно прочистить механически, с помощью острой иглы. При необходимости, можно воспользоваться следующими средствам для удаления накипи:

1. Лимонной кислотой, газировкой или уксусом, залитыми внутрь резервуара в определённых пропорциях.
2. Химическими препаратами: MAGIC POWER, Topperr, Top House и др.

Перфорированные отверстия в подошве можно обработать нашатырём или специальным карандашом.

Если очистка не помогла, возможно проблема кроется в противокапельной системе. В некоторых моделях установлен специальный термодиск, который выгибается, когда ТЭН начинает греть. Он поднимает пластину, отжимающую клапан, который перекрывает подачу воды. При неисправности системы (деформировался диск, оторвалась пластина при падении и т. д.) клапан может перекрывать подачу воды в горячем состоянии. Чтобы устранить неисправность, необходимо выправить смещённые детали и закрепить их в нужном положении.

Проверка исправности терморегулятора на утюге

Перед его ремонтом вам необходимо будет полностью разобрать свой утюг.

Точка крепления корпуса обычно находится на носу утюга. После того как вы открутите этот болт крышка легко снимется. Иногда крепежные болты могут быть спрятаны под корпусом. Перед тем как откручивать болт обязательно осмотрите весь утюг. Вторая точка крепления корпуса обычно находится в районе крепления сетевого шнура.

При снятии корпуса вам необходимо быть аккуратными. В ином случае вы можете повредить корпус. Иногда корпус утюга может крепиться с помощью специальных защелок.

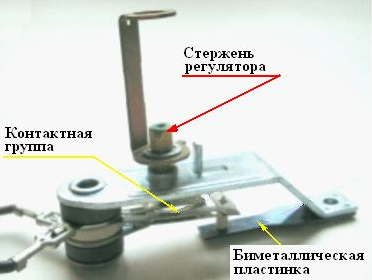

Сразу после снятия крышки утюга вы легко сможете добраться до терморегулятора. Для того чтобы выполнить ремонт терморегулятора вам следует осмотреть состояние его контактов. В холодном состоянии его контакты будут замкнуты.

Если внешний вид контактов не вызовет никаких подозрений, тогда его следует проверить с помощью тестера. При проверке терморегулятора с помощью мультимера он должен показывать нулевое значение. Если он будет показывать цифру 1, тогда неисправность будет заключаться в контактах. Проверить контакты также можно с помощью индикаторной отвертки. Если при прикосновении к контактам индикатор будет гореть, тогда устройство является рабочим.

Если у вас нет этих приборов, тогда необходимо просто зачистить контакты. Для чистки вы можете использовать наждачную бумагу. Также если вы желаете продлить срок работы своего устройства, тогда зачистку контактов необходимо делать регулярно. Ремонт утюга Braun можно выполнять значительно реже, если проводить регулярную чистку контактов.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

• 2200 Вт – 25 А.
• 1500 Вт – 16 А.
• 1000 Вт – 10 А.
• 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

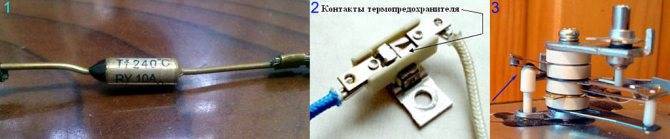

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Система запотевания пара

Если из утюга почти не выходит пар и в емкости есть вода, скорее всего, отверстия забиты солями. Восстановить работоспособность можно с помощью простой уловки. В миску с низкими стенками (подойдет сковорода или противень) налейте воду и уксус (обыкновенный, столовый уксус без красителей). Стакан уксуса на литр воды. Второй рецепт рассчитан на 250 мл кипятка, 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опустите отключенный утюг. Жидкость должна покрывать подошву.

Очистка паровых форсунок утюга

Емкость с утюгом поставить на плиту, довести до кипения, выключить. Подождите, пока он остынет. Снова разогреться. Это можно повторить 3-4 раза. Пока соли не растворятся.

Иногда вода перестает вытекать из разбрызгивателя. Скорее всего, это связано с тем, что отсоединился шланг. В этом случае ремонт утюга заключается в том, что необходимо разобрать панель, на которой закреплены кнопки впрыска, и переустановить все патрубки и провода.

Второй способ очистить утюг от накипи – полностью разобрать его, чтобы осталась подошва. Заклейте подошву скотчем, чтобы не вытекала вода, но можно и на тарелку. Залить подошву теплой водой с уксусом или лимонной кислотой, дать остыть, процедить, снова вылить. Продолжайте так, пока не будете удовлетворены результатом. Затем промыть водой и собрать.

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

1. струя пара слишком слабая или отсутствует вовсе;
2. не происходит нагрева воды или температура недостаточна;
3. пар выходит через отверстия, не предназначенные для его вывода;
4. вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки. Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела

В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

• неправильной эксплуатации;
• скачков напряжения в сети;
• низкого качества самого прибора;
• использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

• нарушение герметичности жидкостных бачков;
• повреждения паровых шлангов;
• износ прокладок и вспомогательных запчастей;
• поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе. Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.

https://youtube.com/watch?v=nxiFZAyzmBo

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Часто проблемы с утюгом возникают из-за закисления контактов. В этом случае нужно зачистить с помощью наждачной бумаги провода.

Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Утюг включается, но не греет

Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

Проверяем исправность ТЭНа

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.

Проверяем исправность терморегулятора

Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам

Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

• острый нож;
• набор отверток;
• плоскогубцы.

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом

На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить

Второй способ очистки утюга от накипи.

Поскольку первый способ не всегда дает стопроцентные результаты, и эффективен только если ваш утюг не запущен, то есть вы пользуетесь функцией самоочистки регулярно (и если эта функция вообще присутствует в модели вашего утюга), то хочу предложить альтернативный вариант очистки подошвы утюга.

Для того, чтобы его лучше и наглядней его продемонстрировать, я проделал всё это действо со своим утюгом и сфотографировал на память.

Шаг первый.

Нам понадобится жаропрочная емкость с невысокими бортами и размером достаточным для того чтобы подошва вашего утюга в него полностью входила. Такой емкостью может быть, например, большая сковорода. У меня такой сковороды не оказалось, поэтому я воспользовался стеклянной жаропрочной формой.

Для того, чтобы подошва утюга не лежала плотно на дне формы и жидкость могла свободно попадать в паровые отверстия подошвы, на дно стеклянной формы я положил две деревянные палочки.

Шаг третий.

Далее нам понадобится какое-либо химически-активное вещество для удаления накипи. Это может быть уксусная или лимонная кислота, а еще лучше специальное средство для удаления накипи, которое продается практически в любом магазине бытовой техники в качестве аксессуара. Обычно его используют для чистки чайников.

Насыпаем средство или наливаем, если оно жидкое, на дно емкости.

Шаг четвертый.

Кипятим воду в чайнике и наливаем в емкость, где стоит наш утюг.

Воды нужно налить столько, чтобы подошва утюга погрузилась под воду на 1,5 – 2 сантиметра. В таком случае все внутренние каналы подошвы будут в воде, а остальные резиновые и электрические части нет

Это важно!

На последнем рисунке видно уровень.

Собственно всё.

Оставляем утюг в таком положении минут на 10 и, если вода будет достаточно горячей, то накипь должна полностью раствориться.

Однако, как правило, горячая вода из чайника после наливания в емкость очень быстро остывает и эффект очистки оказывается не таким, как нам бы того хотелось. Поэтому рекомендую, поставить емкость, в которой стоит утюг, на плиту на слабый огонь и кипятить …

Вот такая вот «каша из утюга».

А после проведения этой процедуры можно еще раз воспользоваться первым способом очистки утюга, о котором писалось вначале. Или же если ваш утюг не имеет функции самоочистки, то хорошенько «выдавить» оставшуюся накипь из подошвы с помощью нескольких паровых ударов, функция которых реализована практически в любой модели паровых утюгов.

Спасибо за внимание. Жду ваших комментариев. Жду ваших комментариев

Жду ваших комментариев.

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к. порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов. Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Видео инструкция по разборке корпуса

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Замена шнура (кабеля) в утюге.

Утюг – один из тех электроприборов, которые должны быть в каждом доме. И хоть он и не стоит баснословных сумм, но вряд ли кто-то будет менять его на новый при первых же сбоях. Особенно, если такие сбои связаны с банальным обрывом или стиранием шнура. Ведь такая поломка является довольно частой, так как утюг находится в движении во время работы, а его шнур при этом еще и может тянуться к находящейся далеко розетке. И это не говоря о том, что движущийся провод может заинтересовать Ваше домашнее животное или пострадать по какой-либо другой бытовой причине. Но думать о замене утюга из-за вышедшего из строя кабеля точно не стоит. Тем более, что в сервисном центре ITKey для Вас доступна специальная услуга по замене шнура в утюге. Именно о ней и о факторах этой поломки мы хотели бы поговорить здесь.

Как выявить поломку кабеля утюга?

Конечно, если потертости и разломы шнура становятся заметны внешне, то кабель в любом случае подлежит немедленной замене. Но разлом также может произойти внутри шнура или возле его входа в утюг и саму вилку. Поэтому первым делом следует провести диагностику поломки

Лучшим вариантом проведения такого важного шага является, конечно же, обращение к мастеру. Но те, у кого есть соответствующие знания и профессиональный тестер могут проверить шнур на обрыв самостоятельно, предварительно открутив заднюю крышку утюга. Если причина отказа утюга работать заключается не в поломанном шнуре, то возможными вариантами поломки могут быть:

Если причина отказа утюга работать заключается не в поломанном шнуре, то возможными вариантами поломки могут быть:

• нерабочая вилка;
• перегоревший предохранитель;
• отсутствие напряжения в сети;
• поломка регулятора температуры;
• вышедший из строя нагревательный элемент.

Поэтому перед тем, как проводить диагностику шнура, Вы можете попробовать проверить положение вилки в розетке и саму розетку.

Если с розеткой и предохранителем все в порядке, мы советуем Вам не пользоваться самодельным тестером, а обратиться для выявления точной причины неполадки в сервисный центр.

Как происходит замена шнура утюга?

Как говорилось выше, в первую очередь проводится диагностика поломки. Дальше идет сам ремонт, который может включать:

1. Замену отдельного отрезка сломанного кабеля.
2. Замену держателя шнура.
3. Укорачивание шнура, то есть, его обрезку и перепайку.
4. Полную замену кабеля на новый.

После проведения ремонта работа восстановленного или замененного кабеля также проверяется. Поэтому советуем Вам не рисковать, проводя саморемонт или продолжая работать с поврежденным кабелем, а приехать со своим устройством для оперативного ремонта в офис ITKey, находящийся рядом со ст. м. Васильковская (ул. Казацкая, 122).

Чем опасно использование поврежденного шнура?

При использовании поврежденного кабеля возникает вероятность:

• получения удара током;
• случайного попадания воды на оголенную часть провода, что также может привести к поражению током;
• появления короткого замыкания в сети;
• опасности для животного, решившего поиграть поврежденным кабелем.

Поэтому лучше не экспериментировать, используя сломанный, но все еще работающий провод, а сразу же отнести его в ремонт. Главное, будьте осторожны и используйте любое бытовое устройство с соблюдением правил его эксплуатации. А сервис-центр ITKey желает Вам, чтобы никакие неполадки не портили Ваше настроение!

Ремонтные работы

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

1. Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
2. Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
3. Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

1. Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
2. Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
3. Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

1. Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
2. Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).
