Как отремонтировать светодиодную лампочку на 220 В

Принцип работы устройства

Основная работа драйвера – создание на выходе заданного значения тока и его поддержание. Любая схема подобного типа состоит из нескольких частей:

• сетевого фильтра, защищающего сеть от помех;
• конденсаторно-резисторного (RC) или трансформаторного узла для снижения напряжения;
• диодного моста для выпрямления;
• стабилизатора тока.

Устройство с RC фильтром действует так:

1. Конденсатор в сети переменного тока выполняет функции емкостного сопротивления. Вместе с мостом он образует делитель напряжения и уменьшает его до нужного предела. Резистор в его цепи служит для самозарядки.
2. Сниженное напряжение поступает на стабилизатор тока, а с него – на светодиоды.

Трансформаторный узел представляет собой устройство ключевого или другого типа, управляемое генератором. Он может быть выполнен на специализированных микросхемах, высоковольтных ключевых транзисторах, простых элементах или на ШИМ контроллере.

Такой драйвер работает следующим образом:

• при подаче питания мост выпрямляет его, и оно идет на ключи, на которых с помощью обмоток создаются противофазные напряжения;
• одновременно с ними включается генератор, который вырабатывает импульсы и запускает драйвер;
• ключи, включаясь попеременно, обеспечивают бесперебойную работу устройства через цепь обратной связи;
• на выходной обмотке возникает переменное напряжение, выпрямляемое мостом или 1-2 диодами вместе с электролитическими конденсаторами;
• далее в цепи стоит стабилизатор тока, к которому подключают светодиоды.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Повреждение светодиода — инструкция по ремонту

Если в неработоспособности светодиодной лампы на 220 В «виновен» сгоревший светодиод, ее можно отремонтировать. Как это сделать своими руками, рассмотрим поэтапно.

Восстановление работы лампы пройдет проще, если подготовить запасные светодиоды типа SMD и необходимого размера. Но в примере ниже представим ремонт посложнее. Покажем, как разобрать старый прибор для изъятия необходимого компонента.

Разборка светодиодной лампы не составит труда.

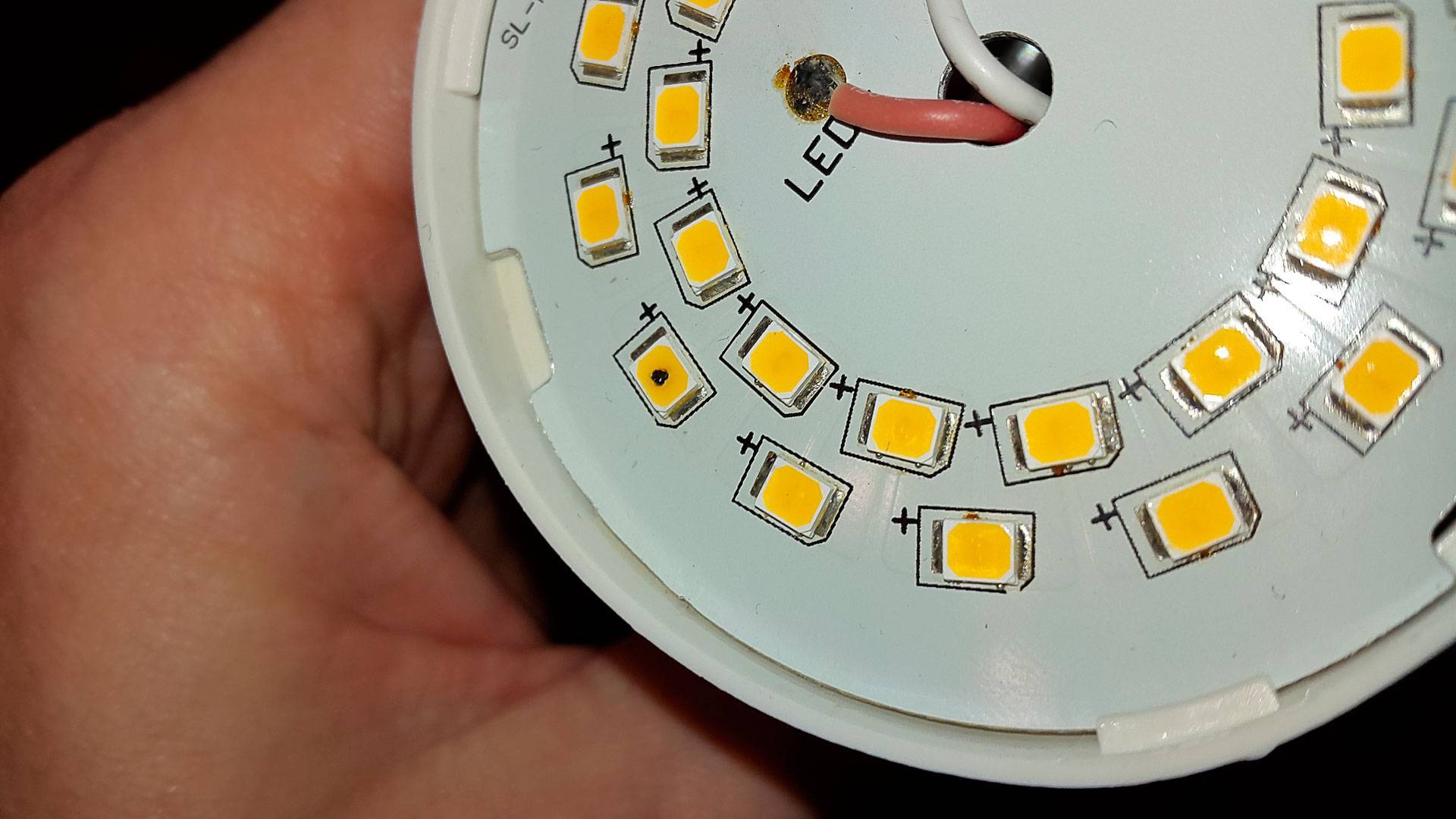

Вращательными движениями снять рассеиватель. На фото видно​, где неисправный светодиод — он почерневший. Из-за одного сгоревшего компонента перестали работать и все остальные. Светодиоды связаны между собой. В примере используется специальная конструкция для ремонта LED-ламп. Деревянная доска с закрепленным патроном и клавишным выключателем. Позволяет проверять и удобно фиксировать устройство при выполнении ремонта. Для извлечения светодиода донорскую плату нужно закрепить специальным механизмом «третья рука» в зажиме «крокодил». Внизу нагреть строительным феном. После того как расплавится припой, компоненты извлечь при помощи пинцета, отложить в сторону

Такой способ намного удобнее, если сравнить с использованием паяльника

Таким же способом извлечь перегоревший компонент Прежде чем менять светодиод, важно обратить внимание на соответствие контактов. При помощи пинцета и строительного фена установить новый компонент. Поместить плату на подкладку-диэлектрик, чтобы проверить работоспособность Тестирование проводят с помощью мультиметра

Поместить плату на подкладку-диэлектрик, чтобы проверить работоспособность Тестирование проводят с помощью мультиметра

Поместить плату на подкладку-диэлектрик, чтобы проверить работоспособность Тестирование проводят с помощью мультиметра

Если светодиод исправный, он загорится. В процессе восстановления светодиодной лампы опытные мастера советуют тестировать и соседние компоненты. Они могут быть повреждены из-за длительного воздействия высокой температуры. Разместить плату на прежнее место. Для тщательной фиксации элемента использовать термостойкий клей. Запаять провода питания. Присоединить рассеиватель и проверить работоспособность светодиодной лампы на 220 В.

Отремонтировать ее своими руками не так сложно, как может показаться на первый взгляд. Главное — четко следовать инструкции.

Срок службы отремонтированной лампы

Как
долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.

Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.

   Паяльник с тонким жалом и зарядкой от usb

2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвера;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы. Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой – за «–».
4. При их взаимодействии напряжение снижается на определенное количество единиц, что вызывает нестабильность системы.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную величину.

Монтажная плата

Монтажная плата – пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы. Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборах. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышается надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческого глаза, свет. Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяется в кельвинах. Чем меньше число, тем теплее и желтее будет источаемый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в окружающую среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, расположенных в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементам, входящим в конструкцию светодиодной лампы, относят рассеиватель. Его функции:

• смягчение освещения, источаемого лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия внешних факторов, что повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей лампочки, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Причины выхода лампы из строя

Производители светодиода заявляют, что ресурс света излучающего полупроводника рассчитан на работу до 20000 часов. Возникает вопрос, почему перегорает светодиодная лампа? В драйвере нет механического элемента или контакта, а это говорит о том, что они должны работать не меньше. Но, как показывает практика, лампы перегорают иной раз даже не отработав гарантийные сроки. Существуют различные причины поломок лампочек.

Устройство выпущено с производственным браком. Как это не печально, но такое случается. Как правило, такие неисправности наблюдаются в комплектующих и светодиодах, которые выпущены в Китае.
Эксплуатация в ненадлежащих условиях. Здесь главная причина в том, что отсутствует вентиляция в закрытых светильниках. Плохая вентиляция оказывает свое влияние на драйвер. Тепло, которое он выделяет, не отводится должным образом. В таком источнике света лампа быстро перегревается, а чрезмерный нагрев может вывести из строя любой компонент. Также причиной может быть пыль, влага, выключатель, который искрит или выключатели с подсветками

Прежде чем выбрать светодиодную лампу, обратите внимание на светильники, в которых присутствует хорошая вентиляция, именно она обеспечивает теплообмен на должном уровне.
Питание в сети. Если напряжение в вашей сети нестабильно или завышено, то здесь даже самые качественные детали могут выйти из строя

Сюда же можно отнести постоянные скачки напряжения, которые происходят при запуске мощного мотора или сварочных агрегатов. К этому можно добавить и импульсную помеху. В результате перепада напряжения светильник может выйти из строя. Это происходит потому, что чувствительный скачок напряжения может «пробить» любой диодный мост. Если у вас наблюдаются проблемы в сети, то нужно поставить соответствующий стабилизатор, который поможет продлить сроки службы не только ламп, но и другого бытового прибора.
Неправильное сечение проводки.  Если электрическая схема неправильно организована, она увеличивает нагрузку и может создать проблемы. Если у вас существует такая проблема, то нужно разгружать линию или заменять осветительный прибор устройством, с меньшей мощностью.
Внешние факторы.  Сюда можно отнести повышенную влажность вибрацию все возможные удары или чрезмерное наличие пыли.

Если выходят из строя токоограничивающие резисторы, то лампочка излучает мерцательный свет.  Если лампа совсем не горит, значит испорчен конденсатор.

Во время эксплуатации светодиодной лампы может нарушиться базовая кристаллическая структура полупроводникового диода.  Эта неполадка возникает вследствие того, что повышается плотность инжектирования токов в материале, из которого изготавливаются полупроводники. Если пайка края провода некачественная, то тепло в этом узле не отводится. Проводник может перегреться, и система оказывается перегруженной, в результате чего возникают короткие замыкания и выход лампы из строя.

Эти мелочи не катастрофичны, и могут быть отремонтированы.  Так что не паникуйте, поскольку большинство из этих неполадок можно устранить собственноручно.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

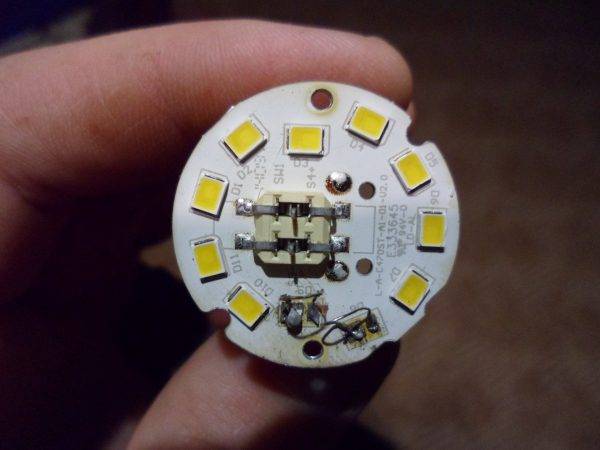

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

https://youtube.com/watch?v=8qPqJQvr2-o

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Зачем драйвер светодиодным лампам?

Светодиоды, по сравнению с лампами накаливания, гораздо энергоэффективнее и долговечнее. Они могут работать годами и потребляют в разы меньше электроэнергии, чем обычные лампочки, при стабильном электропитании, за которое и отвечает драйвер.

Светодиоды очень чувствительны к питанию, поступающему на их входы. Пониженных значений они не боятся, а вот повышенные напряжения и токи могут не только существенно убавить ресурс полупроводников, но и вывести их из строя. Задача драйвера – обеспечение светодиодов стабильным током.

Драйвер для светодиодных ламп – источник питания. Он представляет собой электронную схему, на выходе которой оказывается постоянный ток заданной величины.

Светодиодные драйверы, предлагаемые производителями, рассчитаны на напряжения 10, 12, 24, 220 В и постоянные токи 350 мА, 700 мА, 1 А. Обычно драйверы делают под конкретные светильники, но есть в продаже и универсальные приборы, которые подходят к большинству LED-элементов от известных брендов.

Стабилизаторы тока используются в:

• системах уличного и домашнего освещения;
• настольных офисных светильниках;
• светодиодных лентах и декоративной подсветке.

С помощью драйверов изменяют величину яркости и цвет светодиодов. Это делается с помощью регуляторов или пульта дистанционного управления. Светодиодная лампа без драйвера работает нестабильно и рискует быстро выйти из строя.
