Устройство и принцип работы
Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.
В редуктор устанавливаются две или три передаточные ступени.
В конструкцию узла «бытового» двухрежимного шуруповерта входят:
- Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
- 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
- 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
- кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.
Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.
Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.
Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:
- двухступенчатые.
- трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.
Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.
В производстве сателлитных шестерней используется:
- пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
- металл. Они долговечны и при должном уходе и смазке будут работать «как часы».
Причины поломок разных марок шуруповертов — как продлить жизнь инструмента
Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.
- Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
- Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
- Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
- Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце
Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.
Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».
https://youtube.com/watch?v=qxrfGBJmZIo%3F
Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.
Публикации по теме
Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты
Принцип работы перфоратора пистолетного типа с фотоописанием
Выбираем для работы электрический плиткорез с водным охлаждением
Паяльник для пайки труб — виды, выбор и как пользоваться инструментом
Не вращается электродвигатель шуруповерта
Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.
Внешний вид электродвигателя шуруповерта
Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».
Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.
В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.
Щетки и коллектор электродвигателя шуруповерта
Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.
В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.
Источник
Ремонтируем шуруповерт поэтапно
Достаем двигатель и осторожно отсоединяем мотор и редуктор.
Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
Если у муфты стерты зубчики, то заменяем ее на новую
Ее необходимо жестко зафиксировать.
Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.
Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.
Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.
Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.
Особенности АКБ в шуруповертах
Открыв корпус, можно увидеть кассету из элементов, которая обеспечивает необходимым напряжением. Батареи называют «банками», они обычно стандартного размера и напряжения. Их отличие только в емкости, которая указывается на цилиндре батареи. Чем выше мощность АКБ, тем дольше он проработает.
Лучше иметь две батареи, чтобы можно при работе с одной заряжать вторую.
Литий-ионные аккумуляторы содержат контролирующую плату, а элементы защищены корпусом или пленкой. Если произошло разложение лития, то восстановлению такие батареи не подлежат.
Некоторые никелевые батареи имеют термодатчик. Никель-кадмиевые аккумуляторы возможно восстановить.
Аккумулятор шуруповерта отсоединяется и определяется неисправность. Действенный метод ремонта АКБ — замена неисправных элементов или «банок».
В инструкциях по эксплуатации не рекомендуют разбирать и менять аккумулятор шуруповерта. Но цена АКБ составляет более половину стоимости инструмента. Покупать новый инструмент не каждому по карману, поэтому некоторые мастера разбирают, ремонтируют, восстанавливают и меняют основные элементы аккумулятора.
Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен
Как разобрать шуруповёрт
Перед ремонтом шуруповерта Макита, Бош, Метабо и иных брендов своими руками из устройства вынимается аккумуляторная батарея. Для этого зажимаются две защелки, и элемент питания извлекается. Разборка шуруповёрта производится на ровной чистой поверхности. Под устройство подкладывается газета во избежание пачканья стола смазкой, находящимся в корпусе мусором.
- Выкручиваются все винты, скрепляющие части корпуса.
- Корпус раскрывается. Если его половины не разъединяются, стоит воспользоваться пластиковой лопаткой, внимательно присмотреться к конструкции. Она может включать скобы –извлекаются перед разборкой.
- Отсоединяются реверсный механизм, переключатель скоростей, пусковая кнопка.
- Аккуратно извлекается содержимое корпуса.
Собирается шуруповерт в обратном порядке.
Устройство шуруповёрта
Советы по продлению жизни инструменту
При соблюдении инструкции по эксплуатации и правильном уходе шуруповерт может долго прослужить без поломок. Чтобы инструмент смог выработать свой ресурс без проблем, эксперты рекомендуют придерживаться следующих правил:
- не работать с агрегатом вблизи запыленных или загазованных мест, во взрывоопасных условиях;
- не хранить инструмент в помещении с повышенной влажностью;
- не использовать под дождем;
- не эксплуатировать при неисправном выключателе;
- не тянуть за шнур при отключении от сети или перетаскивании в другую комнату;
- исключать механические повреждения прибора;
- оградить дрель-шуруповерт от воздействия высоких температур, попадания активных химических веществ;
- при длительном хранении внешние детали, у которых нет антикоррозийной защиты, покрыть смазкой.
Устранение механических поломок
К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.
Ремонт трещотки
Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.
В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.
Ремонт редуктора шуруповерта
Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.
На следующем фото можно увидеть устройство редуктора.
Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.
Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.
Сделайте такую разметку и на обратной стороне корпуса, напротив первой.
Далее, просверлите в размеченных местах отверстия.
Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.
Ремонт быстрозажимного патрона
Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.
К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.
Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.
Разборка и ремонт патрона шуруповерта делается следующим образом.
Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.
- Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
- Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.
Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.
Почему не работает дрель: основные неисправности
Значимые конструктивные отличия между различными моделями дрелей – наличие либо отсутствие реверса, регулятора оборотов и ударного режима. В остальном инструмент любого бренда состоит из одних и тех же узлов. Вне зависимости от того, не работает ли дрель Интерскол, Bosch, Metabo или DeWALT – источники неполадок будут одинаковыми, переменными станут лишь характеристики и параметры запчастей.
Если дрель совсем не включается – основные причины этого в электрике:
- обрыв жилы сетевого шнура, что несложно выявить при помощи мультиметра;
- нарушение контакта жил кабеля с клеммами пусковой кнопки;
- выход из строя электродвигателя: межвитковый пробой обмоток якоря или статора, их обрыв, пробой на корпус. Мультиметр поможет диагностировать эти дефекты, но их самостоятельное устранение в бытовых условиях невозможно;
- когда дрель включается через раз или работает с перебоями (при исправном сетевом кабеле) – велика вероятность износа щеток, замена которых не представляет особой сложности;
- нагрев или оплавление корпуса вызывают чрезмерные нагрузки на двигатель;
- одна из частых причин поломки – не работает кнопка дрели в результате износа рабочего слоя реостата, выхода из строя регулятора оборотов или реверса.
В ситуациях, когда перестала включаться дрель Hitachi, DWT, Makita и др. при исправной электрической части, дефекты следует искать в механических узлах. Чаще всего это:
- повреждение шестерен редуктора, сопровождаемое характерным скрежетом;
- износ зажимных губок патрона, в результате чего нарушается надежность фиксации сверла или иного инструмента;
- заклинивание или чрезмерный люфт в опорных подшипниках, что требует их полной замены.
Чтобы самостоятельные поиски и устранение неисправности не отняло у вас слишком много сил и времен – обратитесь в СЦ «Удачная техника сервис». Качественно, быстро и недорого – основные принципы компании при ремонте дрелей и множества иных видов ручного инструмента!
Основные неисправности шуруповерта и их причины

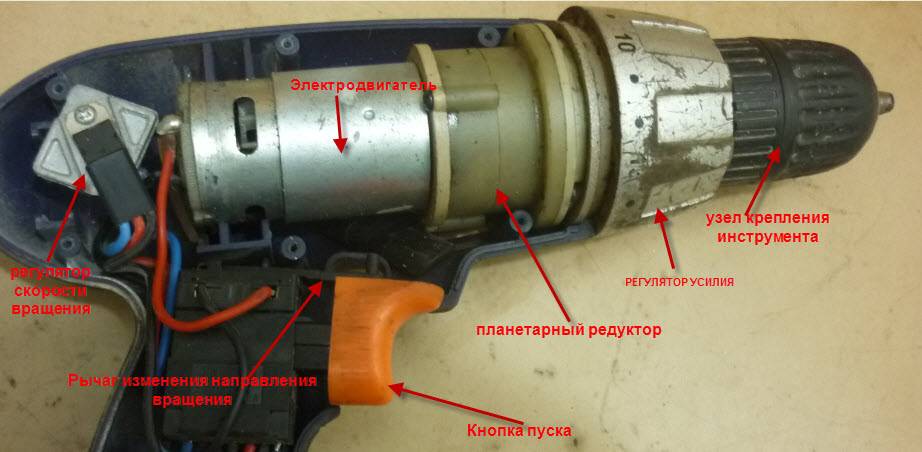

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.
Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.
- Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
- При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
- Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
- Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
- Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
- Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
- Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
- Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
- Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.
Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.
Устройство шуруповерта Einhell as 18-2 GA изнутри
Чтобы добраться до редуктора, необходимо отсоединить аккумуляторную батарею и снять верхнюю часть корпуса электроинструмента, предварительно выкрутив 9 крепежных винтов с помощью отвертки с крестовидным наконечником.
Сняв верхнюю крышку, вы увидите несколько взаимодействующих между собой механических и электрических блоков и деталей, среди которых:
- Электродвигатель на постоянных магнитах;
- Трехступенчатый планетарный редуктор;
- Переключатель скорости на два положения;
- Пружинный рычаг, приводимый в движение переключателем скоростей;
- Транзистор, регулирующий подачу напряжения на двигатель и ответственный за плавность набора оборотов его якорем;
- Пусковая кнопка, имеющая широкоимпульсный регулятор, предназначенный для передачи на транзистор управляющего напряжения;
- Переключатель направления вращения двигателя (реверс);
- Рычаг, который передвигает реверсный переключатель;
- Клеммы для соединения с батареей;
- Трещетка, ограничивающая уровень нагрузки на патрон;
- Патрон с самозажимным механизмом.
Особенности ремонта шуруповерта, если он не крутит или плохо крутит
Перед началом ремонта нужно все подготовить. Есть несколько правил и рекомендаций, которых стоит придерживаться при ремонте:
- если требуется замена деталей, необходимо покупать только оригинальные комплектующие, выпущенные производителем инструмента;
- после разборки инструмента стоит проверить все, так как поломок может быть несколько;
- после ремонта необходимо проверить фиксацию всех деталей.
Если прибор плохо крутит или работает медленно, выявить неисправность и отремонтировать его можно без привлечения специалиста. Сначала необходимо диагностировать причины, проверив все детали устройства, после чего приступить к устранению проблемы. Если же устройство на гарантии, рекомендуется обратиться с поломкой в сервисный центр.
Источник
Если батарея и зарядный блок исправны — но шуруповерт не работает
Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:
- Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
- Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)
Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.
Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.
Несколько советов перед проверкой аккумулятора
До того как приступить к проверке аккумулятора, необходимо заблаговременно найти его тип. Дело в том, что от него почти во всем зависит то, как будет проводиться проверка.
Также перед тем, как инспектировать батарейку тестером, ее нужно на сто процентов зарядить. Это поможет проверить работоспособность накопителя. Не один раз было подтверждено, что выяснить более четкие характеристики можно только под нагрузкой.
Перед проверкой нужно непременно избавиться от «эффекта памяти», который с течением времени возникает у большинства батарей. Чтоб убрать его, нужно более 3-х раз стопроцентно зарядить и разрядить аккумулятор.
Распространенные неисправности
Короткое замыкание — одна из самых распространенных неисправностей Владельцы шуруповертов, которые решили самостоятельно заняться ремонтом батареи, должны ознакомиться с наиболее распространенными типами неисправностей. Есть несколько причин, из-за которых аккумуляторы перестают нормально функционировать:
- разрушение пластин;
- короткое замыкание;
- загрязнение электролита;
- смена полюсов;
- деградация кристаллов из-за длительного хранения в разряженном виде.
Выход из строя пусковой кнопки шуруповерта
В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.
Пусковая кнопка (красная) шуруповерта
Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.
Этапы разборки кнопки шуруповерта
Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.
