Ремонт и устройство холодильника: принципы работы разных видов, типичные неисправности, компоненты

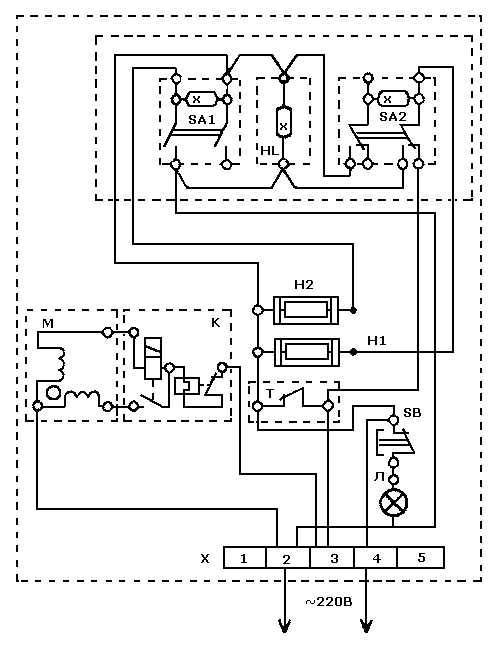

Проверка электрических цепей

Как было отмечено несколько выше, если оборудование используется слишком долго и на его клеммы в той или иной мере попадала влага, то вполне вероятно, что соединения окислились и не имеют электрического контакта. В этом случае достаточно провести элементарную зачистку клемм, после чего работоспособность будет восстановлена.

Для того чтобы быстро обнаружить проблему, нам понадобится электрическая схема холодильника. С её помощью мы осуществляем прозвонку оборудования. Если выяснится, что неисправно пусковое реле, то его ремонтировать смысла нет. Желательно сразу купить новое и установить на место старого

Но особое внимание уделите позиционированию. Прежде чем поменять реле, проверьте обмотку электродвигателя на сопротивление

Если имеет место обрыв, его нужно устранить и только потом устанавливать пусковое реле.

Что такое холодильник

Это аппараты, поддерживающие низкую температуру в теплоизолированной камере. Техника может быть как встраиваемой, так и отдельностоящей. Большинство современных домашних холодильников имеют морозильные отделения, за исключением холодильников для вина. На представленной ниже схеме холодильника указаны основные элементы и его принцип работы:

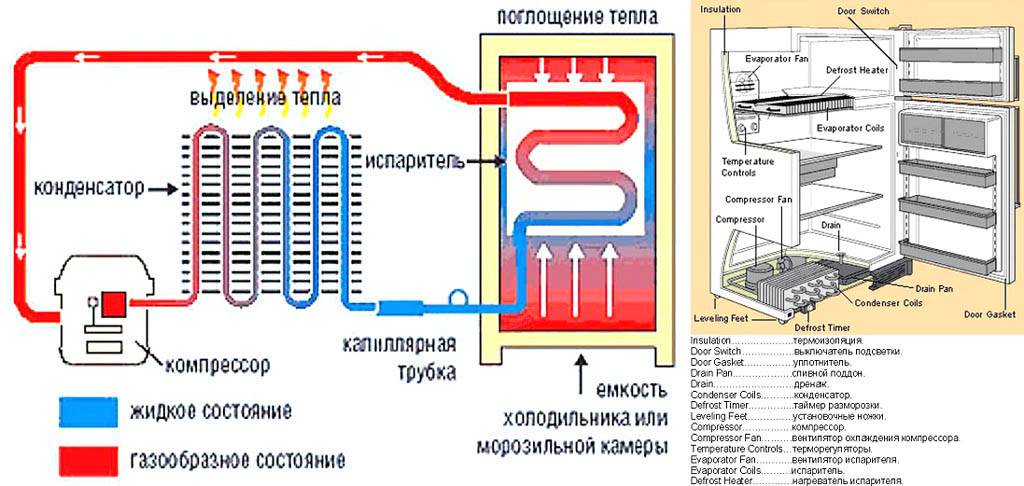

Схема работы холодильника

Кто изобрел холодильник

В древние времена скоропортящиеся продукты размещали в помещениях, наполненных снегом и колотым льдом. Прототип современного холодильника появился лишь в 1803 г в США. Томас Мур — это тот, кто придумал холодильник. В начале XVIII века Томас занимался поставками сливочного масла в Вашингтон и у него была необходимость сохранения свежести своего товара при длительных транспортировках. Устройство, изготовленное из тонких стальных пластин и помещенное в специальную бадью, засыпанную сверху льдом, было названо рефрижератором. Доподлинно неизвестно как выглядело его изобретение, нам удалось найти фотографии двух версий. Какая из них действительно была изобретена Муром — остаётся загадкой.

Рефрижератор Томаса Мура #1

Рефрижератор Томаса Мура #2

В 1850 г. врач Джон Гори (по другой версии его фамилия пишется с двумя «р» — Горри) продемонстрировал прибор с компрессором, способный охлаждаться самостоятельно и производить лёд, по сути это была морозильная камера. Сначала подобная техника использовалась лишь в промышленности. Первый домашний холодильник работающий от сети начал продаваться только в 1913 г., но именно Гори считается человеком, кто изобрел холодильник.

Машина для производства льда ГориДок Браун из трилогии «Назад в Будущее» тоже изобрёл холодильник

Почему холодильники так называются? В русском языке слово холодильник имеет один корень со словом «холод», также как и «кипятильник» — «кипятить», «грелка» — «греть» и «светильник» — «светить». В английском языке для описания этого предмета используют два слова: refrigerator и fridge

Назначение холодильника

Бытовые холодильники предназначены для охлаждения и хранения в охлажденном состоянии готовых блюд, полуфабрикатов и скоропортящихся продуктов. Техника с низкотемпературными отделениями также позволяет замораживать продукцию и изготавливать пищевой лед.

Ремонт своими руками для начинающих

Столкнувшись с неполадками в работе холодильного оборудования, не стоит сразу обращаться за помощью в сервисный центр. В большинстве случаев неисправности можно устранить самостоятельно.

Утечка фреона

Чтобы устранить утечку хладагента, необходимо найти поврежденный участок на трубке и запаять его. Для обнаружения можно использовать течеискатель. Заметить утечку можно по следующим признакам:

  • увеличение температуры в камере холодильника, появление конденсата на стенках;
  • нарушение функционирования встроенного в оборудование электродвигателя;
  • автоматическое включение системы диагностики холодильника (при наличии);
  • иней либо появление льда на испарителе;
  • непрерывная работа оборудования без временного отключения мотора.

Холодильная система

Под холодильной системой понимается охлаждающий контур, включая змеевики. Данная часть оборудования является наименее пригодной к восстановлению в домашних условиях, и попытки отремонтировать часто приводят к возникновению дополнительных поломок. Для проведения комплексного ремонта лучше обратиться в мастерскую.

Система терморегуляции

Ремонт терморегулятора холодильного оборудования возможно провести самостоятельно, поскольку в большинстве случаев для восстановления работоспособности достаточно заменить неисправные компоненты. Единственная проблема заключается в том, что подходящие запчасти не всегда удается легко найти.

Механическая система

В механическую составляющую холодильного оборудования входят уплотнительные резинки, фиксирующие элементы полок, дверцы, компрессора и остальные подобные детали. В зависимости от типа поломки ремонтные работы заключаются в регулировке положения дверцы, установке нового уплотнителя, подкручивании фиксаторов полки. Данные работы не представляют сложности и могут быть выполнены самостоятельно без наличия специальных знаний и практического опыта.

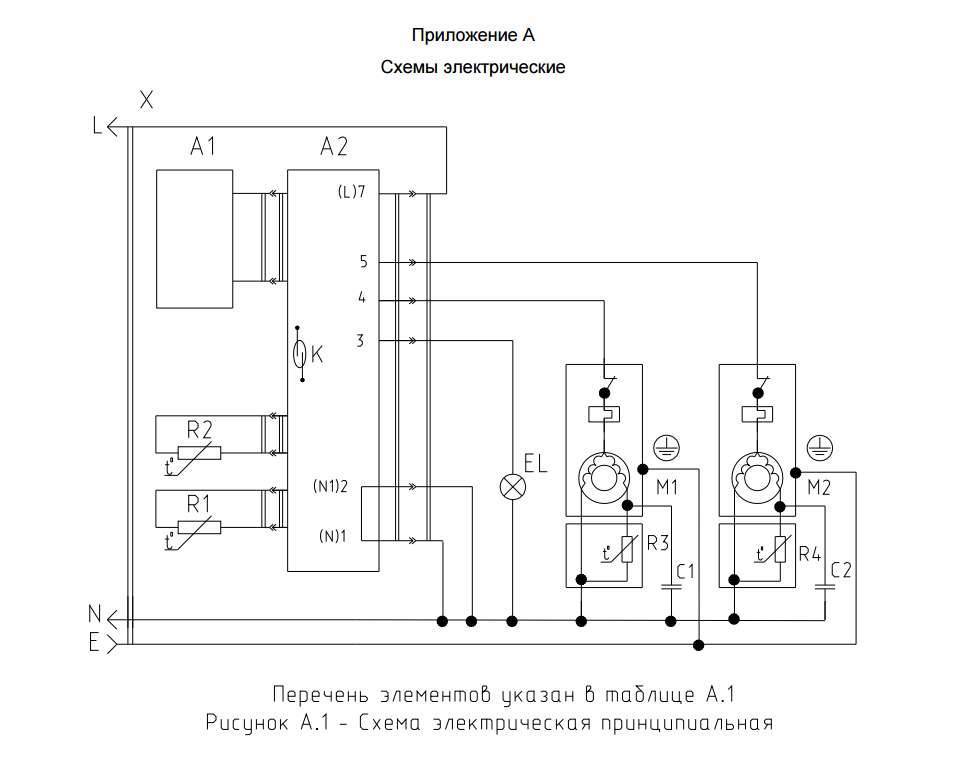

Система электрики

Электрическая система обеспечивает нормальное функционирование агрегата и состоит из проводки, электродвигателя, пуско-защитного реле и прилегающих компонентов. Элементы подлежат самостоятельному ремонту, поскольку определить неисправность и устранить ее возможно с минимальными знаниями в области электричества. Для проведения ремонта потребуется задействовать мультиметр и паяльник.

Как определить неисправность холодильника самому

В первую очередь нужно свериться с инструкцией, правильно ли установлен холодильник, обеспечить своевременную очистку шкафов от ледяной шубы.

К типичным неисправностям холодильника относят наиболее частые поломки оборудования при соблюдении условий эксплуатации прибора. Чаще всего диагностируют выход из строя термостатного узла. Это он связан с ручным регулятором температуры, с помощью датчиков определяет температуру в камере и дает команду на пуск и останов компрессора.

Следствием некорректной работы термостата могут быть как редкие запуски компрессора, вызывающие подтаивание, включение мотора на короткое время и работа без остановки. Сбой в настройке прибора трудно устранить, легче и дешевле его заменить. Сходные признаки вызывают и другие виды неисправностей бытовых холодильников.

Диагностика системы охлаждения  может выявить недостаток фреона вследствие разгерметизации или его полную утечку. В таком случае компрессор не нагнетает холод, даже работая без остановки. При этом и сам мотор может перегреться и выйти из строя.

Если светильник в камере горит постоянно – дверь стоит с перекосом, контакт на размыкание сети не срабатывает. Здесь сразу добавятся проблемы — разгерметизация холодильника из-за неплотного закрывания двери. Разрушение уплотняющей резинки приводит к повышению температуры в камере. Эти легко устранимые причины в комплекте ведут к частым неисправностям других узлов из-за повышенной нагрузки.

Отсутствие света внутри холодильника может быть по причине перегорания лампочки, или поломки кнопки включения. Если холодильник не включается, индикаторы не горят – причина в повреждении сетевого шнура или обесточенной линии. Неисправность электрической схемы – одна из причин отказа оборудования.

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка термореле

Если холодильник не хочет включаться, долго не выключается, либо работает без перерыва, причину надо искать в терморегуляторе. Его демонтируют, на контакты насаживают перемычку. Если включение произошло, то проверяют термостат. Деталь опускают в холодную воду, измеряют выходное сопротивление или прозванивают выходы.  Если есть сопротивление, либо сигнал отсутствует, термореле меняют.

Пусковое реле имеет несложную конструкцию, поэтому найти и устранить неисправности не трудно. Только нужно делать все аккуратно и точно, потому что от того как будет все сделано зависит работоспособность холодильника. Однако раскрошившийся в процессе работы корпус, особенно там, где крепятся клеммы, или негодный позистор отремонтировать невозможно.

Топ-10 самых надежных холодильников прошлого года

Неисправности испарителя холодильника

Испаритель – устройство, в котором жидкий фреон переходит в газообразное состояние, забирая тепло из камеры. Испарители бывают прокатно-сварные с толщиной металла 1,5 см, внутри листа проложен лабиринт ходов.  Стыки входа и выхода хладагента  соединяют сваркой с медными трубками и изолируют.

Неисправности испарителя может возникнуть по нескольким причинам:

  • выход из строя датчика после короткого замыкания или скачка напряжения;
  • механические повреждения трубок, разгерметизация соединений сопровождаемые утечкой фреона;
  • засор в капиллярной трубке;
  • коррозия.

Ремонт испарителя – работа, которая проводится в сервисном центре. Заварить тонкий алюминиевый лист, найти утечку газа можно в специальных условиях.

Как проверить пусковое реле холодильника

Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.

Посмотреть » Почему греется компрессор холодильника

Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.

Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.

Где находится реле

Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.

Как работают температурные датчики

«Манометрическим» называется термометр, принцип работы которого основан на изменении давления под воздействием температурных колебаний.

Манометрический регулятор температурных режимов состоит из:

  • Управляющего рычага, приводимого в действие за счет силовой нагрузки. Упругий трубчатый сильфон и пружина оказывают давление на рычаг.
  • Электросхема. Она отделена от механической части электроизоляционной прослойкой.

Фреон в трубке принимает следующие формы:

  • жидкую;
  • газообразную.

В зоне охлаждения находится тот самый участок, в котором пролегает раздел разных форм фреона.

Бывает же такое, что холодильник просто напросто не включается? Конечно бывает. Для этого нужно будет сделать следующие, как бы проверки:

во первых: проверить горит ли лампочка в средине камеры, это ведь просто, да? Скажу вам честно, самая простая проблема, которую можно решать без помощи ремонтной службы. Это проблема может связана быть с кабелем, вилкой или розеткой, которую можно поменять самим.

во вторых: если лампочка все таки загорается, первым делом надо проверить терморегулятор (на схеме это №3) затем находим два провода подходящих к терморегулятору, снимаем с клемм и соединяем между собой. Если холодильник после этого заработает – меняем терморегулятор и ремонт закончен. Все просто:)

в третьих: Если дай Бог все хорошо с терморегулятором, то просто проверьте кнопку с разморозки.

ну и напоследок, если все таки ничего не работает, то скорее всего окисление проводов. Для этого стоит лишь только очистить провода и все.

Если же первичная проверка не дала результатов, то проблема может быть более серьезная. Я в этом случае рекомендовал бы обратиться к специалистам. Знаю, что в компании “ЕвроБытСервис” работают квалифицированные специалисты, обладающие большим опытом по и знаниями по ремонту холодильников любых брендов.

Самостоятельный ремонт холодильника

Описанный подход занимает массу времени, если проводится конвейерным методом, результат получается отличный. Разумеется, это возможно исключительно в условиях крупной мастерской, что под силу не любому ремонтнику. Несложно убедиться простым подсчетом, что на ремонт холодильников Атлант уйдет до 2 часов. Не считая доставки и отправки клиенту. Не всегда рентабельно. Если речь идет про ремонт холодильников Электролюкс высокой стоимости, цена оправдывает временные затраты. Зато качество проведенных работ обеспечат добрую славу фирме-исполнителю. Самостоятельный ремонт холодильника в случае заправки фреона невыгоден. Для этого понадобится потратить тысячи рублей на оборудование, что превышает цену мастерских.

Не секрет, что отдельные мастера делают работу плохо, приходится переделывать: ленятся менять фильтры-осушители, проводят вакуумирование недостаточно качественно. Не тратят лишний фреон на прогон при низком давлении. Результат одинаков – ледяная пробка возвращается. Ежемесячный ремонт холодильников Вестфрост влетит в копеечку. В результате покупается новый прибор, а популярность заказа услуг мастера падает. Прибыль падает. Если работать над изделиями параллельно, создать технологическую карту выполнения работ, отладить методики тестирования, бизнес идёт неплохо.

За ремонт холодильников Аристон сейчас берут от 1000 рублей. Ремонт холодильников Стинол упрощается наличием кодов ошибок. Если неисправен температурный датчик, об этом станет известно. Следовательно, время на нахождение ошибки уменьшается. Это требует досконального изучения проблемы.

Не работает подсветка

Холодильник “Индезит” неисправности имеет в основном связанные с перебоями работы мотора-компрессора или с осветительной системой. Лампочки, которые идут в комплектации, достаточно быстро перегорают, и их необходимо менять. Система замены достаточно проста, но нужно для начала открутить зажимной болтик, держащий плафон. Далее необходимо снять плафон и вывернуть лампочку. На её место в патрон вкручивается новая лампочка (не больше 15 Вт мощности), потом закрепляется плафон.

У такого прибора, как холодильник “Индезит”, неисправности возникают нечасто. Редкие случаи проблем с компрессором или светом мало влияют на потребительский спрос.

У каждой фирмы-производителя рано или поздно возникают случаи неисправности холодильника, и их устранения возможны, но, тем не менее, это крайне редкие ситуации, что не может не радовать требовательного покупателя.

С верхней камерой

Холодильники, имеющие верхнюю морозильную камеру, наиболее часто предоставлены моделями Индезит RAA 28и Индезит TIAA 16 (показано на фото). Неплохие отзывы покупатели оставляют о первой модели небольших размеров:

  • высота 143 см,
  • ширина 55 см,
  • глубина 58 см.

Общий объем составляет 212 л, из которых 171 л приходится на холодильную камеру, а морозилка занимает 41 л.

Эксплуатация холодильника облегчается оснащением холодильного отделения автоматической системой размораживания или, как ее еще называют, капельной. Холодильная камера размораживается самостоятельно. В ней находятся:

  • 3 стеклянные полки с белым профилем,
  • 4 дверные корзины,
  • специальный контейнер для хранения овощей.

Морозильная камера оснащена системой автономного сохранения холода на протяжении 20часов, мощность заморозки в ней – 2 кг/24 часа. Размораживание морозилки происходит в ручном режиме.

Помимо этого, холодильник имеет механическое управление температурой, низкий уровень шума, интегрированную дверную ручку. Дизайн позволяет при необходимости перевешивать двери. Расход потребления электроэнергии при номинальном напряжении 220-240 В составляет 226кВт/ч.

Двухкамерный Индезит TIAA 16 отличается более крупными размерами: его высота, ширина и глубина составляют 167, 60 и 66 см соответственно. Полностью объем холодильника составляет 300 л, 53 из которых приходится на морозильную камеру, а 247 вмещает холодильная камера.

У модели пониженный уровень шума 39 дБ, механическое управление, статистическая система охлаждения. В холодильном отделении:

  • 4 стеклянные полки,
  • 2 предназначенных для хранения овощей ящика,
  • 4 полки на дверке.

Морозильное отделение имеет контейнер для содержания льда, а также оснащено статистической системой охлаждения. Индезит TIAA 16 имеет интегрированную дверную ручку, антибактериальное покрытие. При необходимости можно перевесить двери холодильника на любую сторону.

С нижней камерой

Более широко представлены двухкамерные холодильники, имеющие нижнюю морозильную камеру – об этих моделях существует много положительных отзывов. Согласно инструкции, общий объем колеблется от 263 до 361 л.

По энергоэффективности все они принадлежат к классу А+. Все двухкамерные холодильники Индезит имеют:

  • пониженный уровень шума;
  • разные климатические классы;
  • механическую регулировку температурного режима;
  • интегрированную дверную ручку.

Модели обеспечивают достаточно длительное время сохранения температуры при отсутствии электроэнергии; многие из них оснащены технологией ноу-фрост.

Для того, чтобы выбрать холодильник, удовлетворяющий все ваши потребности, необходимо ознакомиться с характеристиками моделей и просмотреть их фото.

  1. INDESIT BIAA 16

Модель высотой 167 см имеет ширину 60 см и глубину 67 см. Объем холодильника 299 л, из них 104 л – морозильная камера и 195 л камера холодильная. В целом полезный объем холодильника составляет 278 л.

Две лампы Dual Light освещают внутреннюю камеру. Модель управляется механически, имеет интегрированную ручку, а специальная система креплений позволяет устанавливать двери с открытием в разных направлениях.

Руководство по эксплуатации холодильников Индезит представляет собой довольно подробный документ с описанием основных пунктов, выполнение которых гарантирует долгую и безопасную эксплуатацию изделия.

Профилактика возникновения поломок

Чтобы не пришлось ремонтировать морозильные лари, необходимо строго придерживаться всех рекомендаций, данных производителем, а именно:

  • транспортировать ларь можно только в горизонтальном положении. Устанавливать его нужно на ровной поверхности, при этом до стен необходимо оставлять расстояние не менее 10 сантиметров. После установки на рабочем месте включите его на несколько часов;
  • нельзя ставить изделие рядом с источником тепла, подключать его можно только напрямую в розетку, без использования удлинителей. Выдергивать вилку за шнур не допускается. Сначала нужно подключить прибор в сеть, а потом включить его выключателем, чтобы избежать скачков напряжения;
  • вентиляционные отверстия должны быть открыты и свободны от мусора, грязи. При намерзании внутри инея слоем более 6 мм необходимо отключить его от сети. Затем аккуратно очистить его, протереть насухо, а после снова включить в сеть. Эти меры помогут вашему оборудования работать без ремонта продолжительное время.

Мотор-компрессор постоянно работает

К непрерывной работе агрегата может привести повышенная температура воздуха в помещении или неправильное положение ручки терморегулятора. В данных условиях холодильник будет работать на полной мощности. Когда терморегулятор находится в нормальном положении, возможно, он поломался и его необходимо заменить

Также следует обратить внимание на уровень обмерзания испарителя. Если на последних каналах испарителя, по которым движется фреон, нет характерного белого налёта (инея), существует проблема с утечкой хладагента

Определить точное место можно только с помощью особого прибора. Исправить эту проблему собственноручно практически невозможно. Лучше отправить холодильник в специализированную мастерскую, где всё исправят и добавят в систему необходимое количество фреона.

Мелкие неисправности

Кнопка «Разморозка»

Проверьте включение кнопки »Разморозка». В некоторых моделях она внутри и её можно случайно включить, загружая продуктами холодильник. Проверьте, начал ли после этого агрегат исправно морозить.

Резиновый уплотнитель

Следующая мелкая причина, почему холодильник перестал морозить, это негодный резиновый уплотнитель на двери. Он скорее всего протёрся или потрескался и не держит холод. Нужно проверить, почему он плохо прилегает к двери, внимательно осмотрев со всех сторон. При необходимости требуется замена на новый.

Термостат и датчики температуры

Неисправности термодатчиков могут проявлять себя самым различным образом – всё зависит от типа холодильника и его технической сложности. В простых агрегатах с совмещенным морозильным отделением до сих пор используются барометрические термостаты с функцией механической коммутации напряжения. Поломка такого прибора чаще всего приводит к полному отсутствию холода внутри холодильного шкафа, однако встречаются и случаи, когда компрессор начинает работать круглосуточно, а внутри устанавливается недопустимо низкая температура.

Терморегулятор капиллярного типа является простым электрическим прибором с механической коммутацией контактов

Проверку терморегулятора механического типа выполняют следующим образом:

  1. Демонтируют прибор. Чаще всего он находится за защитной крышкой на внутренней стенке холодильного отделения.
  2. Измеряют сопротивление контактов реле при комнатной температуре – оно должно приближаться к нулю.
  3. Термочувствительную трубку устройства помещают в морозильную камеру исправного агрегата. При понижении температуры закачанный в трубку хладагент сжимается, благодаря чему происходит размыкание контактов – мультиметр в это время должен показать бесконечно большое сопротивление.

Поломка термостата может произойти как из-за разгерметизации термочувствительной системы, так и по причине изношенности контактов или механической части прибора. Регуляторы температуры этого типа неремонтопригодны, поэтому неисправное устройство придётся заменить.

Датчик температуры современных холодильников исполнительным устройством не является – он всего лишь информирует блок управления о состоянии системы

В большинстве современных холодильников вместо механического термостата устанавливают терморегулятор электронного типа. Нередко этот прибор входит в состав микропроцессорного блока управления, который осуществляет контроль температуры, включает ТЭНы разморозки (в системах No Frost), управляет вентиляторами холодильных отделений, работой компрессоров и т. д. В этом случае измерение температуры происходит при помощи термодатчиков, которые устанавливаются как внутри холодильных и морозильных отделений, так и на испарителе – всё зависит от типа и модели бытового прибора. Проверить датчик температуры можно при помощи всё того же мультиметра. Установив его в режим отображения десятков или сотен Ом, проверяют сопротивление выводов прибора. При значительном отклонении параметров устройство необходимо заменить. Если после устранения исправности датчиков и мотор-компрессора холодильник так и не начал работать, проверяют блок управления. В этом случае понадобятся навыки ремонта сложной электронной аппаратуры, поэтому если вы с трудом отличаете транзистор от диода, то дальнейший ремонт лучше поручить специалистам.

Перегрев двигателя

Если свет горит, но холодильник плохо морозит, потрогайте рукой двигатель. Если мотор горячий — то вполне возможно, сработала тепловая защита и отключила двигатель. Отключите его от сети, подождите некоторое время до полного остывания мотора и попробуйте включить снова. Если он заработал, есть свет и морозит, значит был перекрыт доступ воздуха к двигателю. Отодвиньте от стены и близко стоящей мебели для улучшения вентиляции боковых и задней стенок.

Как морозит холодильник?

По способам охлаждения содержимого бытовые холодильники делятся на 3 типа:

  • Испарительные компрессионные, или просто компрессионные, или просто испарительные.
  • Испарительные абсорбционные (абсорбционные, попросту).
  • Термоэлектрические (полупроводниковые).

В первых 2-х используется сжижаемый в нормальных условиях теплоноситель – хладоагент или хладагент. Последние – чисто электрические, без трубопроводов, клапанов и т.п. В быту используются холодильники всех 3-х типов, но наиболее распространены испарительные компрессионные. Они же отличаются наибольшим разнообразием конструкций.

Компрессионные

Принцип действия компрессионного испарительного холодильника показан слева на рис. Хладагент под давлением впрыскивается в змеевик-испаритель через узкое сопло – фильеру. От бытовых холодильников требуется относительно невысокая производительность по холоду, поэтому в них применяются непрофилированные фильеры в виде отрезка капиллярной трубки с внутренним диаметром ок. 0,8 мм. В испарителе хладагент резко расширяется, мгновенно вскипает и испаряется, поглощая количество тепла, равное его теплоте парообразования. Испаритель помещен в термоизолированную холодильную камеру; температура в ней падает и продукты охлаждаются.

Устройство компрессионного испарительного холодильника

Чтобы давление в испарителе не повысилось и хладагент не перестал испаряться, его пары непрерывно откачивает компрессор. Их температура при этом повышается. Для охлаждения пар хладагента поступает в другой змеевик (радиатор) – конденсатор. Посредством него теплота конденсации, в точности равная теплоте парообразования, плюс теплота, соответствующая мощности, потребляемой компрессором от электросети, и совсем малость, равная теплопотерям в системе, выделяется в окружающую среду. Хладагент при этом остывает, сжижается под давлением, создаваемым компрессором, и через капилляр поступает снова в испаритель, холодильный цикл повторяется. Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур.

Главные достоинства компрессионных холодильников – экономичность и возможность использования химически нейтральных и безвредных хладагентов, а также довольно быстрая заморозка. Энергия со стороны потребляется только на перекачку хладагента, тепловой КПД холодильного контура близок к 100% Скорость заморозки определяется теплотой парообразования хладагента и скоростью его циркуляции в контуре; то и другое поддается увеличению чисто конструктивными и производственно-технологическими способами.

Основной недостаток компрессионных холодильников – наличие в конструкции движущихся частей, разъемных соединений и механических связей холодильного контура с внешней средой (вал мотора компрессора и др.), требующих применения уплотнений. Однако более чем за столетие технического развития конструкция компрессионных холодильников доведена до высокой надежности; это живой пример того, как сложнейшие в принципе проблемы решаются путем множества отдельных усовершенствований.

В настоящее время вершиной эволюции компрессионной системы являются холодильники типа No Frost (без инея), не требующие останова на разморозку и не образующие (в исправном состоянии) внутри холодильной камеры ледяной шубы. Холодильники No Frost сложны по устройству (см. схему справа на рис.), но, как ни странно на первый взгляд, именно они лучше всего поддаются ремонту своими руками в домашних условиях. Как работает холодильник No Frost, см. след. видео, а мы вернемся к ним детальнее, когда дело дойдет до ремонта.

Признаки неисправности холодильника

Если холодильник новый, в момент приработки деталей он работает с повышенной шумностью. При обкатке параметры должны быть стандартными

Особо следует обратить внимание на  обеспечения внешних условий, правильному уровню установки

Повышена температура в холодильной камере — возможно нарушение герметичности. Эту причину можно устранить самостоятельно. Попробуйте зажать полоску бумаги шириной 5 см и толщиной 0,8 мм между дверью и камерой. Если она не прищемилась, дверь нужно уплотнить.

Быстрое образование шубы  на испарителе  свидетельствует о неисправном нагревателе. Шуба на  межкамерной перегородке – тоже термоэлемент, но другой.

Свист в компрессоре, стук в двигателе при запуске  подают сигнал о неисправности в механической части. Такой шум на старом аппарате указывает на скорый выход холодильника из строя – потребуется замена мотор-компрессора.

Если холодильник бьет током – это серьезный повод остановить агрегат и вызвать мастера. Замер изоляции мегомметром и поиск провода с поврежденной изоляцией доверьте специалисту.

Через корпус устройства пропускается ток

Человека может ударить током через корпус агрегата во время эксплуатации. Если владелец столкнулся с такой проблемой, то надо немедленно вытащить вилку из розетки. А потом самостоятельно заняться разборкой старого холодильника или воспользоваться помощью мастера.

Причину можно найти визуально, осматривая изоляцию проводов. Для упрощения задачи применяют мегомметр. Он определяет силу сопротивления изолированных кабелей. Есть другое приспособление – «Земля». В изделие встроено 2 провода, один из которых подсоединяется к деталям, а второй к корпусу устройства. Именно проводом «Линия» по очереди проверяют компрессор, регулятор реле и т. д. Найденная поломка появится на мониторе измерителя и отобразит величину сопротивления элемента. Неисправную деталь заменяют и дополнительно изолируют.

Сравнение линейных и инверторных типов

По режиму работы компрессоры разделяются на линейные и инверторные. В настоящее время всё больше холодильных установок выпускаются с инверторным компрессором. Линейные устройства работают в режиме циклического включения и отключения. После того как холодильник включили в сеть, датчик, расположенный в его камере, определяет температуру сравнивая с заданной. Компрессор включается и начинается процесс охлаждения.

После достижения требуемого значения компрессор отключается, а датчик продолжает следить за температурой. Как только она повышается, и выходит из заданного диапазона, компрессор запускается вновь.

Инверторные устройства работают по иному принципу. После включения агрегата и достижения в камере нужной температуры, он не выключается, а уменьшает обороты, поддерживая температурный режим постоянным.

В инверторном компрессоре нет мотора с вращающимся ротором. Компрессор осуществляет его работу сам: поршень производит движения под действием электромагнитного поля.

Главный недостаток линейных компрессоров повышенная нагрузка на электрическую сеть, что приводит к скачкам напряжения и повышенное энергопотребление, по сравнению с инверторными агрегатами. Шум от инверторного компрессора минимален, однако, он достаточно восприимчив к качеству питающей сети.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.
