Как проложить кабель в земле

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
На утрамбованном дне сделайте равномерную подушку из песка, толщиной около 5-10 см.
Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами.
Проверьте готовую силовую линию с помощью мегомметра, который определит короткое замыкание, если оно есть.
Снимите заряд с кабеля, для чего соедините жилы с броней и замкните все на землю

Действовать нужно осторожно, при этом защитив себя резиновыми сапогами и перчатками. Желательно пригласить напарника на всякий случай.
Защитите проводку (если в этом есть необходимость) с помощью асбоцементной либо пластиковой трубы (к примеру, ПНД)

Если Вы выбрали для защиты асбоцементную трубу, разрежьте ее вдоль, уложите внутрь проводник и соедините материал скотчем. Такая технология позволит быстро освободить электропроводку при ее ремонте.
Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
Засыпьте траншею песком. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

• металлические (чугунные, стальные);
• асбестоцементные;
• бетонные;
• керамические;
• прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

• армированные;
• неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

• трамвайных и железнодорожных путей;
• автомобильных дорог;
• въездов в гараж или ограду;
• газо- и нефтепроводов;
• теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

• в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
• являясь диэлектриком, дополнительно защищает кабель;
• не требуют заземления;
• стойки к химическим веществам и растворителям;
• ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

• размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
• обладает большей жесткостью и прочностью на разрыв;
• имеет высокую пароизоляцию;
• способен восстанавливать форму при кратковременной деформации.

• https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
• https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
• https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
• https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
• https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
• https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Таблица габаритов

Таблица – габариты траншей, объемы земельных работ:

Тип траншеи	Ширина в мм	Высота в мм	Объем земляных работ на 100 м траншеи, м3	Объем мелкой просеянной земли или песка на 100 метров траншеи, м3	Глубина прокладки
Рытье траншеи	Обратная засыпка
Т-1	200	900	18	12	6	700
Т-2	300	27	18	3
Т-3	400	36	24	12
Т-4	500	45	30	15
Т-5	600	54	36	18
Т-6	700	63	42	21
Т-7	800	72	48	24
Т-8	900	81	54	27
Т-9	1000	90	60	30
Т-10	300	1250	37,5	28,5	9	900
Т-11	500	62,5	47,5	15
Т-12	600	75	57	18
Т-13	800	100	78,6	24
Т-14	900	112	85	27
Т-15	1000	125	95	30

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеи	Количество кабелей, шт
при диаметре кабеля, мм
До 10	До 20	До 30	До 40	До 50	До 60	До 70	До 80
Т-1	1;2	1	1	1	1	1	1	1
Т-2		2	2	2	2	2
Т-10
Т-3	3	3	3	3	2	2
Т-4	4	4	4		3	3	3
Т-11
Т-5	5	5		4	4			3
Т-12
Т-6	6	6	5	5	4
Т-7			6		5	5	4	4
Т-13
Т-8				6	6		5	5
Т-14
Т-9						6	6
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Нагрузка и срок службы.

Важный параметр электрического кабеля – это нагрузка, с которой ему предстоит работать. Любой электрокабель прокладывается с целью передачи мощности, которая характеризуется номинальным напряжением и электрическим током.

Если с передаваемой активной мощностью и рабочим напряжением всё понятно, то эл. ток необходимо рассчитать по следующей формуле:

Кс – коэффициент спроса (для определения максимального значения можно принять равным единице), cos Ф – в большинстве случаев принимает значение 0,8, nс – КПД электрической сети (аналогично величине, характеризующей спрос, для упрощения расчетов можно принять равным 1).

Зная максимальное значение электрического тока, можно определить и сечение кабеля. Для этого достаточно воспользоваться справочными таблицами.

При правильных расчётах итогом станет срок службы электрокабеля на протяжении не менее 50 лет.

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Нормы расхода БКЗ

Нормирование расхода бронированного кабеля проводится с целью оптимизации расходной потребности в нем при прокладке в грунте с учетом технологии монтажа и использования кабельной арматуры. Фактический расход БКЗ формируется из следующих показателей:

• чистого расхода материала, под которым подразумевается линейная протяженность кабеля;
• дополнительного расхода материала, связанного с трудноустранимыми потерями и отходами, образующимися в процессе монтажа.

Максимальная величина дополнительного расхода бронированного силового кабеля определяется нормой расхода согласно «Типовых норм расхода…РД 34.10.381» (таблицы 1-5). Например, для бронированных кабелей напряжением от 6 до 10 кВ норма расхода составляет 0,21 на 1 км. В этом случае для линии протяженностью 100 км нормированный дополнительный запас кабеля составит 21 км. Для прокладки кабельной трассы 100 км потребуется 121 км.

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
3. С помощью колышков и бечевки выполняют разметку на участке.

Рытье траншеи

Ширину траншеи подбирают с учетом следующих нормативных требований:

• расстояние между кабелями составляет 10 см;
• песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

• на газоне – 0,9 м;
• под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см. Насыпают 15 см земли. Тоже трамбуют

Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см

Закапывают траншею. Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Расстояние в 25 см от сигнальной ленты до кабеля тоже установлено нормативами. Оно немного превышает длину штыка лопаты.

В трубе

Кабели без брони помещают в трубы из следующих материалов:

• стали;
• ПНД;
• ПВХ;
• асбеста.

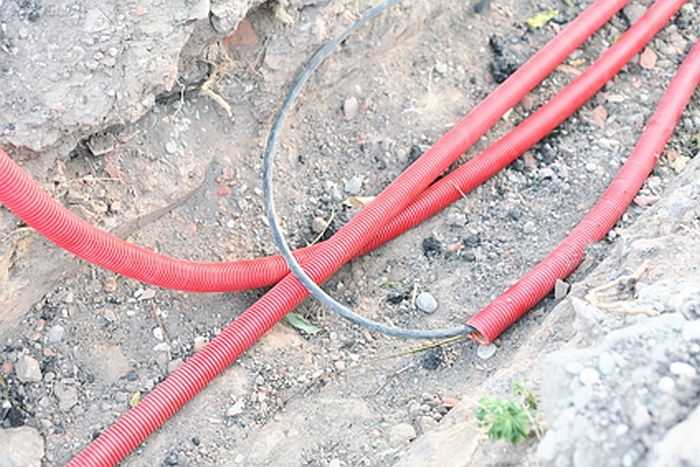

Если трасса делает повороты, вместо трубы применяют пластиковую гофру с двойной стенкой. Выпускают 2 вида таких изделий:

• красные или черные – для силовых кабелей;
• синие – для сигнальных (слаботочных).

Преимущество прокладки в футляре заключается в возможности замены перегоревшего кабеля без вскрытия траншеи.

Нельзя применять:

• металлорукава;
• полипропиленовые трубы;
• канализационные.

Диаметр футляра подбирают так, чтобы провод занимал в нем не более 40% объема.

Под дорожками

Укладки кабеля под территориями с повышенной нагрузкой стараются избегать. К таковым относятся:

• пешеходные дорожки;
• автостоянки и подъездные пути;
• детские площадки.

Если обойти подобный участок нельзя, провод помещают в толстостенную стальную трубу.

Ввод кабеля в дом

ПУЭ запрещает делать ввод кабеля в частный дом под фундаментом, т.к. тот может дать усадку и повредить линию. В конструкции пробивают отверстие, в которое нужно заложить стальную трубу со стенкой в 3–5 мм. Это удобнее делать на этапе заливки фундамента.

По диаметру гильза в 3 раза превышает кабель.

Трубу располагают с небольшим уклоном наружу, чтобы в дом не затекала вода.

После монтажа кабеля трубу закрывают специальными уплотнителями или заполняют несгораемым материалом, например асбестовым шнуром.

Оболочку провода подключают для заземления к PE-шине в распределительном щите, соединенной с врытыми в грунт электродами. Это обеспечит сброс наведенного электричества в почву.

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Особенности зимней прокладки подземных электролиний

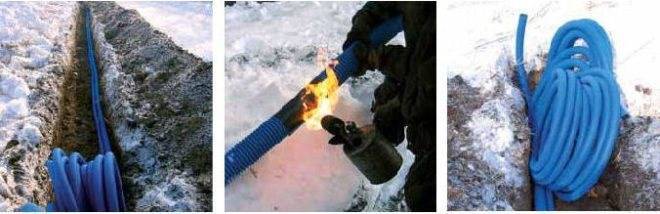

Если обстоятельства таковы, что заниматься этой работой приходится в условиях низкой температуры, то при ее выполнении необходимо учитывать несколько рекомендаций:

• Перед укладкой проводника в траншею его необходимо согреть в теплой комнате. Можно сделать это быстрее, воспользовавшись трансформатором, но только в том случае, если вы обладаете навыками и опытом такой работы.
• Теплый кабель нужно уложить в траншею. Работать при этом следует быстро, чтобы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится не более получаса. Если мороз еще сильнее, монтаж силовой линии производить нельзя.

Допускается прокладывать подземную линию без подогрева в нижеперечисленных случаях:

• 1. Если используется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
• Если используется провод с простой изоляцией, а температура воздуха равна -7 градусов и выше.
• Если используется проводник с изоляцией из резины или ПВХ, а температура воздуха не ниже -15 градусов.
• Если жилы изолированы полиэтиленом или резиной, а кроме того, имеют дополнительную оболочку из свинца.

В этой статье мы подробно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в различных условиях. Работа эта, несмотря на трудоемкость, не является слишком сложной в техническом плане. Самое главное – учитывать требования ПУЭ и изложенные в этом материале рекомендации.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Не пропустите: Термоусадка для проводов: виды, характеристики, применение и монтаж

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.

Удаленность от других инженерных сетей

Прокладка линий в траншеи рядом с другими инженерными сетями должна осуществляться на некотором расстоянии:

1. Если параллельно к трассе располагается водопровод, дренаж, канализационная система, то расстояние между данными объектами должно быть не больше 1 метра;
2. Если параллельно проведена газовая труба с показателем давления от 0,0049 до 0,0058 Мпа, то расстояние должно составлять не меньше 1 метра, если же давление труб выше 0,0058 Мпа, то расстояние будет не меньше 2 метров;
3. Дистанция между линией и теплотрассой – 2 метра;
4. Если сеть электропередач прокладывается вдоль железных дорог, то лучше ее устанавливать в зоне отчуждения;
5. Если линия электропередач прокладывается вдоль трамвайных путей, то ее стоит сооружать на отдалении в 2,75 метров;
6. Если в лесопосадках, парковых зонах, то между деревьями и кабелями должен быть отступ около 2 метров. Данный показатель можно уменьшить, но он должен быть не менее 0,45 метров, а провода обязательно должны быть уложены в трубы;
7. Если электрическая сеть прокладывается вдоль автомобильных трасс I и II категории, то лучше кабель устанавливать с внешней области подошвы или кювета от бровки дорожного покрытия на расстоянии не меньше 1 метра. Дистанция между линией и бордюрным камнем – 1,5 метра.
