Разводка труб в ванной. Способы укладки коммуникаций и виды применяемых комплектующих

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

• стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
• для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Основные требования к устройству магистрали

Разводка труб водопровода и труб канализации в квартире должен осуществляться в соответствии с требованиями и установленными стандартами.

Так, стоит придерживаться таких принципов:

• Водопровод должен быть надёжным;
• Система должна быть обеспечена запорным краном для быстрого аварийного отключения воды;
• Водопровод должен быть полностью герметичен;
• К тому же магистраль должна обеспечивать подачу воды ко всем без исключения сантехническим приборам в полном объеме.

Кроме того, стоит знать, что водопровод должен иметь эстетический вид и ни в коем случае не должен нарушать дизайн комнаты.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Закрытый монтаж трубопроводов

Трубы, после того, как закончите выполнять отделочные работы, будет не видно. Для этого нужно будет улучшить наши схему и выбрать, как вы будете укладывать трубы. Выбор будет между последовательным и коллекторным способом. Еще есть метод с проходными розетками, но этим уже занимаются профессионалы и в быту его почти не используют. Какой способ выбрать? Давайте рассмотрим.

Последовательная разводка

Этот вариант для установки проще. Все будет соединяться одно за другим, последовательно. Но тут есть минус. Он состоит в том, что вода подается неравномерно, когда используется сразу несколько приборов. На этом мы останавливаться не будет, тут все просто и понятно.

Коллекторная разводка

В данном способе нужно будет устанавливать кран на все трубы, которые идут к определенному прибору. Такую систему не нужно будет отключать при ремонте. При этом методе будет создаваться свой участок для каждого прибора, так будет обеспечиваться равномерная подача воды. Однако, человеку без определенных знаний в этой области будет сложно установить эту систему и понадобится много сил и времени. Также в такой системе нужно будет использовать больше материалов, чем в последовательной.

Схема для коллекторной разводки

Сначала нужно подумать какую разводку устанавливать. Конечно, лучше коллекторную, но подумайте, сможете ли вы ее установить. Для любой разводки нужно соблюдать определенные условия (минимальное количество изгибов труб и соединительных узлов, максимум целостности). Перехлесты трубопроводов допускаются, только если в случае с усложненной подачей воды. Необходимо позаботиться о том, чтобы ваша разводка, которую будете использовать для водоотвода и водоснабжения, была законченного лаконичного вида.

Какой выбрать способ укладки труб?

Прокладка труб водопровода может быть скрытой или наружной. Этот вопрос необходимо решить до момента создания схемы, так как в каждом варианте есть свои нюансы, требующие заблаговременного учёта.

Скрытая укладка позволяет пластиковые трубы спрятать в стены, нишу или короб. Но в данном случае сложно обеспечить доступ без повреждения внутренней отделки. При этом нужно обеспечить минимум скрытых соединений, чтобы минимизировать вероятность протечек.

Для этих целей под холодную воду подходят полипропиленовые или полиэтиленовые трубы, а для горячей – металлопластиковые. Монтаж труб возможен только в том случае, если это позволяет сделать толщина стен, а также не был сделан косметический ремонт.

Открытая разводка труб в реализации достаточно проста и её можно выполнить даже после того, как был проведён ремонт в ванной комнате.

Подойдут любые виды материалов, подходящие под определённые условия эксплуатации. В любое время провести профилактические или ремонтные работы удобно, так как есть доступ к любому участку водопровода.

Расширить систему и при необходимости подключить сантехнику также достаточно просто.

Однако такая разводка ухудшит дизайн ванной комнаты и потребует грамотной организации доступного пространства с целью обеспечения необходимой функциональности, а также, по возможности, скрытия труб за предметами интерьера.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Схемы разводки санузла

Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.

Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

Объединенный санузел

В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.

Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.

Ванная

Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.

Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.

Туалет

В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.

Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.

СП 30.13330.2016

Сертификат соответствия полипропиленовых труб гигиеническим нормам

• Использованные ранее стальные трубы под запретом и здесь;
• Если вы своими руками монтируете холодное водоснабжение — прокладка труб должна сопровождаться их изоляцией материалами с низкой теплопроводностью. Изоляция уменьшит образование конденсата, способствующего коррозии стали и уменьшающего сроки службы увлажняемых им строительных конструкций;
• Розливы и стояки системы ГВС тоже следует изолировать, но уже для сокращения теплопотерь;

Изоляция медных стояков вспененным утеплителем

Горячее водоснабжение с циркуляцией

Перемычками может объединяться от 3 до 7 стояков ГВС. Как правило, один стояк в каждой группе — циркуляционный. Водоразбор из него не допускается;

Кольцующая перемычка между стояками ГВС на верхнем этаже жилого дома

Полотенцесушители подключаются к подающим стоякам ГВС или к циркуляционным стоякам при обязательной установке перед прибором кранов и перемычки;

Подключение полотенцесушителя

Внутренний водопровод может быть тупиковым, если техусловиями допускаются перерывы в подаче воды, а количество пожарных кранов в здании не превышает 12-ти;

Краны пожаротушения

Кольцевой внутренний водопровод должен иметь как минимум два ввода. Кроме того, не меньше двух вводов должны иметь жилые дома с 400 и более квартирами, клубы, любые заведения с эстрадой и кинотеатры с 300 и более местами, театры, постройки с 12 и более пожарными кранами;

Кольцевой и тупиковый внутренние водопроводы

• При наличии двух вводов и насосных станций вводы должны объединяться до насосов;
• Каждый из нескольких вводов с водосчетчиками снабжается обратным клапаном;
• Горизонтальную разводку воды следует выполнять по подвалу, отдельному техническому этажу, чердаку, а в их отсутствие — под съемным настилом пола или под потолком в нежилых помещениях на верхнем этаже;

Горизонтальная разводка холодной и горячей воды по техническому подвалу

Скрытая прокладка стальных труб с резьбовыми соединениями — под запретом. Единственное исключение — уголки перед настенным смесителем: они могут быть заделаны в стену;

Смеситель держится на скрытых в стене уголках

Канализация при совместной прокладке с водопроводом монтируется ниже него. Горячая вода разводится выше холодной, чтобы предотвратить нагрев последней;

Холодная вода разведена ниже горячей

Розливы монтируют с уклоном не меньше 0,002 (в особых случаях — 0,001) и снабжают их сбросниками в нижней точке. В верхней точке циркуляционного контура ГВС монтируются воздухоотводчики;

Сбросы в нижних точках розливов ГВС и ХВС

В теплоизоляцию трубопровода уложен греющий кабель

Трубы должны служить от 50 лет на холодной и от 25 лет на горячей воде;

На фото — стальная труба после 20 лет службы на холодной воде

Пожарный водопровод должен монтироваться металлической трубой (кроме чугунной).

Водопровод пожарный внутренний, материал — сталь

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Схема разводки

Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:

1. Наружный;
2. Внутренний.

Наружный способ очень удобен тем, что не требует разрушать стены

Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен

Стоимость монтажа таким способом на порядок ниже, чем внутренним.

Фото — схема движения воды в трубах

Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.

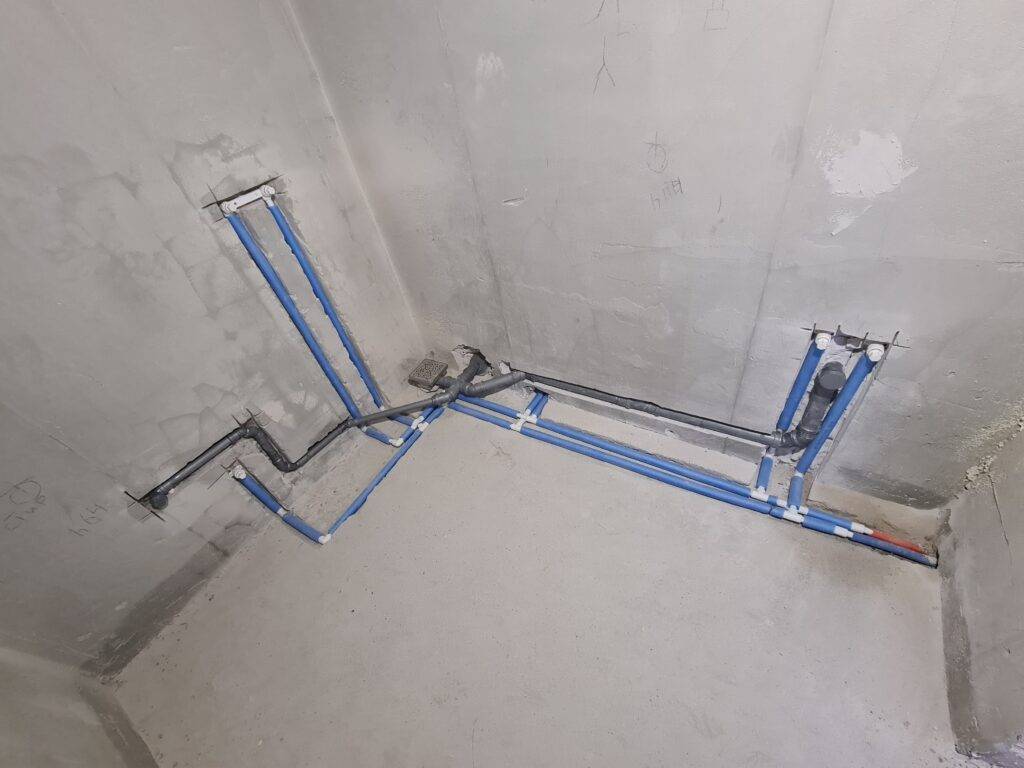

Фото — разводка по полу

По принципу разводки водопроводных труб система может быть:

1. Последовательной;
2. Коллекторной.

Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.

Фото — последовательная

Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.

Фото — коллекторный вариант

Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.

Фото — принцип однотрубного и двухтрубного отопления

Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:

1. Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
2. Требуется организовать соединение с наименьшим количеством узлов;
3. Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).

Пример подключения

В ванной комнате расположена душевая кабинка, умывальник и полотенцесушитель. При этом следует предусмотреть точку для подключения стиральной машинки. Работы начинаются с поиска стояков. Как только стояки найдены, рисуется план разводки воды в ванной комнате.

От общего стояка подачи холодной и горячей воды делаются отводы, заглушаемые на конце вентилем

Такое действие выполнить важно, так как пока краны не будут установлены, придётся постоянно при работе перекрывать весь стояк, что доставляет массу неудобств соседям и требует определённого времени. После врезки вентилей к ним подключаются приборы учёта расхода воды, перед которыми ставятся фильтры очистки

Далее, после счётчика трубы протягиваются к каждой точке, разветвляясь с помощью тройников. Каждое такое ответвление заканчивается вентилем.

Канализация планируется с наличием уклона в сторону слива. При этом для умывальника, стиральной машины и ванной диаметр трубы берётся 40−50 мм, а для унитаза не менее 75 мм. Диаметр труб, используемый внутри помещения не должен быть больше магистральной. Для примера все трубы будут использоваться одного диаметра. Начинается сборка и стыковка самой дальней точки, а затем последовательное подключение всех мест слива. Если же канализация расходится в разные места, то в магистральную трубу врезается четверник.

Таким образом, провести трубы в ванной своими руками не так уж и сложно. Главное, ответственно подойти к планированию, обдумав и чётко представив расположение сантехнических приборов. Ну а далее останется приобрести необходимый материал и приступить к монтажу.

Какие элементы нужно включить в схему разводки?

При составлении схемы разводки водопровода в туалете или ванной комнате необходимо позаботиться о надёжности всей системы.Кроме того, следует предусмотреть наличие следующих элементов:

1. Фильтры на горячую и холодную воду. Их установить нужно в обязательном порядке на все типы водоснабжения. При автономной подаче воды со скважины велика вероятность попадания нерастворимых частиц в трубу, которые могут её засорить или вывести из строя сложные подключённые приборы, например, стиральную машину. В случае централизованной подачи воды вероятность попадания грязи ещё выше, так как неизвестно состояние большинства коммуникаций, которые эксплуатируются не одно десятилетие: в них могут находиться отложения солей или ржавчины.
2. Запорные или регулировочные водопроводные вентили перед каждой группой сантехники. Они позволят перекрывать подачу воды для проведения профилактических или ремонтных работ.
3. Приборы учёта расхода воды. Позволят контролировать расходы по горячему и холодному водоснабжению. Обычно их размещают в специальном коробе, расположенном в туалете, от которого собственно и выполняется разводка.
4. Редуцирующие клапаны. При использовании автономной системы подачи воды в случае применения мощных насосов потребуется снижать давление для некоторых устройств в целях обеспечения комфортного пользования.
5. Обратный клапан на систему канализации, который обеспечит надёжную защиту от реверсного хода нечистот вследствие аварийных ситуаций.
6. Переходники, фитинги и другие материалы для разводки труб.

К каждой точке потребления воды необходимо подводить канализационные трубы. Основными нюансами являются: необходимость применения диаметра коммуникаций не менее 50 мм и соблюдение угла наклона более 3° на погонный метр.

Поэтому размещать сантехнику в ванной лучше на минимальном расстоянии от точки вывода канализации.
