Трубы полипропиленовые для наружной канализации

Гофрированные трубы из полиэтилена

Полиэтиленовые гофрированные трубы обладают многими достоинствами, что и объясняет их большую популярность и широкое применение в различных сферах. Изделия из полиэтилена легко переносят негативное воздействие окружающей среды. Поэтому их часто используют для сооружения дренажной системы. Также изделия из данного материала легко переносят механические нагрузки и равномерно распределяют нагрузки по всему трубопроводу.

Полиэтиленовые трубы широко используются для прокладки электрокабелей. Изделия с небольшим сечением позволяют обеспечить надежность кабелей. Это объясняется тем, что материал относится к слабовозгорающим, что сводит к минимуму возможность возникновения пожара.

Трубы с большим диаметром идеально подходят для сооружения дренажной, канализационной и водопроводной системы. Наружная поверхность материала изготовлена из гофрированного полиэтилена низкого давления. Покрытие может иметь различный цвет и легко переносит действие ультрафиолетовых лучей. Внутренние стенки трубы изготовляются из полиэтилена высокого давления и имеют гладкую поверхность. Благодаря этому жидкость беспрепятственно двигается по трубопроводу, а риск возникновения засоров сведен к минимуму.

В основном полиэтиленовые трубы низкого давления используют на улице, а полиэтилен высокого давление внутри сооружений. Среди достоинств таких изделий стоит выделить:

• Устойчивость к коррозийным процессам. Изделия инертны к блуждающим токам и активным ионам.
• Высокая стойкость к воздействию химических веществ. Так, изделиям нестрашны такие агрессивные жидкости, как бензин, нефть, растворители и другие.
• Исключение образования налета на стенках. Благодаря тому, что внутренние стенки имеют гладкую поверхность, в трубе не образуется налет. Это исключает возникновения засора и уменьшению внутреннего диаметра трубопровода.
• Устойчивость к различным механическим повреждениям. Гофрированные трубы имеют гофрированную оболочку, что повышает их стойкость к нагрузкам.
• Небольшой вес материала. Полиэтиленовые изделия имеют небольшой вес, что значительно упрощает их транспортировку и монтаж. При укладке труб нет потребности в использовании специальной техники.
• Доступная цена.

К основному недостатку полиэтилена относится неустойчивость материала к ультрафиолетовым лучам, которые снижают его эксплуатационные свойства. Поэтому при наружной прокладке стоит позаботиться о защите трубопровода от прямых солнечных лучей.

Сортамент

Если говорить о размерах полипропиленовых труб, их регулирует не ГОСТ, а специальная техническая документация. Различают изделия, предназначенные для напорной и безнапорной канализации. При выборе безнапорных труб можно встретить такой сортамент:

• Минимальное значение диаметра водовода составляет 16 мм. Максимальное не превышает 1200 мм. Изделия с наибольшим сечением применяют для монтажа наружных систем. Трубы диаметром 50 мм обычно устанавливают в бытовые внутренние системы. Изделия, имеющие показатель 110 мм, подсоединяют к стояку. Для установки наружных систем выбирают изделия с большим диаметром – от 160 до 200 мм.
• Длина труб составляет 2-8 м. можно встретить и отрезки, доходящие до 12 м.

Большой сортамент имеет напорный трубопровод. Иногда для безнапорных водостоков покупают изделия, предназначенные для установки в напорных. Они имеют такие параметры:

• диаметр варьируется от 32 до 1600мм;
• отдельные трубы имеют длину 12 м.

Трубы 50 и 110 мм представляют собой самые востребованные изделия.

Канализационные водоотводы производят гофрированными или гладкими. Последние имеют хорошую устойчивость к гидравлическим ударам. Кроме того, они довольно гибкие. Такие элементы незаменимы при установке сложных систем.

Асбестоцементные трубы

Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.

Асбестоцементные трубы в системе ливневой канализации

Преимущества:

• дешевизна,
• долговечность,
• устойчивость к кислотам, щёлочам, агрессивным средам,
• прочность,
• простота монтажа,
• устойчивость к образованию засоров.

Недостатки:

• хрупкость, неустойчивость к механическим воздействиям,
• вред людям и окружающей среде.

При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров. Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.

Внутренняя канализация

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

• Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
• Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
• Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
• Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
• Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
• Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

• ПВХ-трубы,
• ПЭ-трубы,
• ПП-трубы,
• асбестоцементные,
• бетонные,
• чугунные,
• керамические.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
  подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Преимущества ПНД труб

Широкое применение полиэтиленовых труб в различных сферах промышленности, быта, народного хозяйства обусловлено их преимуществами перед изделиями из других материалов.

1. Гарантийный срок эксплуатации в 50 лет производителями дается только трубам из полиэтилена.
2. ПНД трубы не нуждаются в катодной защите, а значит – в дополнительном обслуживании.
3. ПЭ изделия не подвержены коррозии, агрессивному воздействию химических веществ.
4. Легкие полиэтиленовые трубы, смотанные в бухты, позволяют сэкономить на материалах для монтажа трубопровода и время на его прокладку.
5. Водопроводные ПЭ трубы можно многократно монтировать, они легко утилизируются.
6. За счет применения стыковочной сварки экономятся средства на монтаже трубопровода.
7. Использование ПЭ трубопроводов гарантирует чистоту транспортируемой жидкости, отсутствие постороннего запаха и примесей.
8. Высокая эластичность позволяет выдерживать не только сдвиги грунта, но и землетрясения.

Преимущества ПЭ труб в сравнении со стальными изделиями

• При замерзании воды низкий модуль упругости препятствует разрушению стенок полиэтиленовых труб в отличие от изделий из стали.
• Просадка здания, где пролегает коммуникация, может вызвать нарушение целостности металлической трубы, в то время как трубы ПНД могут выдерживать растяжение до 7%, не теряя целостности.
• Монтаж, обслуживание и замена ПЭ труб гораздо экономичнее в плане финансовых, временных и трудовых затрат.
• Труба из полиэтилена не принадлежит к разряду опасных грузов.
• Полиэтиленовые изделия гораздо легче металлических – стальных, чугунных: при укладке можно обойтись без погрузочной техники.
• ПЭ изделия поставляются, кроме отрезков, в бухтах, более удобны и менее затратны в транспортировке: за один рейс можно перевезти труб из полиэтилена в 5 раз больше, чем из металла.
• Из-за ограниченной длины стальных отрезков приходится на 1 км трубопровода делать много стыков (швы на металле наиболее уязвимы для коррозии) – длина одного отрезка ПЭ трубы до 110 мм в диаметре в бухтах может составлять до 2000 м. А стыковая сварка ПЭ дешевле, проще и быстрее, не требует высокой квалификации специалиста.
• Наружный диаметр полиэтиленовых изделий, в отличие от стальных коммуникаций, может варьироваться от 20 до 1200 мм.
• ПЭ трубы более стойки к гидроударам из-за высокого модуля упругости, в отличие от стальных труб.
• Идеально гладкая внутренняя поверхность стенок трубы из полиэтилена не дает образовываться засорам, отложению примесей: с годами напор в ПЭ трубе не изменяется.
• Теплопроводность ПЭ изделий ниже, чем металлических: при транспортировке холодной воды прилегающая к стальной трубе стена разрушается, с ПЭ трубами этого не произойдет.
• Максимальный срок службы стальных труб – 15-20 лет, ПЭ изделий – до 50.

Внимание! Строительство и ремонт трубопровода из ПЭ изделий дает возможность сэкономить до 40% финансовых расходов по сравнению с применением традиционных труб из металла

Преимущества ПЭ труб перед изделиями из металлопластика

• Полиэтиленовые трубы, а также крепежные материалы для их соединения гораздо дешевле металлопластиковых изделий.
• Размеры диаметра металлопластиковых труб ограничены – 16-63 мм, тогда как ПЭ коммуникации могут иметь диаметр от 20 до 1200 мм.
• Соединения ПЭ боле прочны (например, для сшитого полиэтилена используют специальные фиксирующие гильзы, герметизирующие место стыка частей трубы). Металлопластиковые изделия имеют открытое соединение фитинга и трубы, что с течением времени может привести к нарушению герметичности и течи.
• Трубы из полиэтилена более стойки к механическим повреждениям.
• Трубы из полиэтилена выдерживают без ущерба низкие температуры, в отличие от металлопластиковых, которые после размораживания воды могут просто разорваться.

По большому счету, ПЭ трубы можно назвать универсальными, хотя целевое их назначение – водопроводные, канализационные, газовые, использование этих изделий гораздо шире.

Помните! Всегда при покупке труб нужно выбирать надёжного и ответственного производителя, такого как наша компания “Пластпродукт” – одна из лучших компаний-производителей и поставщиков полиэтиленовых труб, который производит качественные трубы и придерживается всех необходимых ГОСТов и стандартов.

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

• полиэтилена высокого и низкого давления;
• поливинилхлорида;
• полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

Разновидности пластиковых труб канализации.

Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.

Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.

При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.

Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.

Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.

Общие сведения

К категории термопластовых труб относятся все виды пластиковых. Это полипропиленовые, полиэтиленовые (из сшитого, в том числе), поливинилхлоридные и полибутеновые. Все изделия производятся по ГОСТу. Его номер – 521343-2003. Здесь же указываются технические характеристики материалов.

Разновидности материала

В выше обозначенном законодательном документе полипропиленовые трубы представлены тремя позициями с разными техническими характеристиками:

1. Полипропилен гомополимер с маркировкой PP-H или ПП первого типа, ПП-Г.
2. Полипропилен блоксополимер – РР-В. Российская маркировка – ПП второго типа или ПП-Б.
3. Полипропилен рандомсополимер – PP-R. Маркировка российская – ПП третьего типа или ПП-Р.

Последний материал считается прорывом в сфере создания трубопроводов разного назначения. Поэтому PP-R чаще остальных используется в производстве полипропиленовых труб.

Все полипропиленовые конструкции диаметром до 180 мм выпускаются в бухтах. Свыше этого размера – прямыми отрезками.

Особенные свойства полипропиленовых труб

Достоинства этого материала:

повышенная прочность, способность выдерживать большое давление среды, которая перемещается по магистрали;
полипропилен экологичен – при нагреве и при высокой влажности он не выделяет токсичных веществ;
обладает низким коэффициентом теплопроводности, что важно, когда речь заходит о пропиленовых трубах для горячей воды;
срок службы – не менее 50 лет;
низкий удельный вес, что упрощает разгрузку и погрузку, транспортировку, перемещение, складирование и соединение участков между собой.

Область применения трубопрокатов

Список, где применяются полипропиленовые трубы, широк. Это практически все виды жизнедеятельности человека, включая бытовой сектор, промышленный и сельское хозяйство. К примеру;

• водопровод: холодный и горячий;
• отопительная система, включая теплые полы;
• вентиляция;
• дренаж;
• поливные системы;
• трубопроводы с агрессивными средами;
• магистрали, перекачивающие воздух под давлением.

Номинальная температура и область применения

В технических характеристиках полипропиленовых труб есть показатель надежности, который зависит от температуры среды, протекающей внутри трубопровода. По этой характеристике трубы делятся на пять классов. И все выше обозначенные виды, а это PP-H, PP-R, PP-B, входят в них.

Они могут выдерживать температуру до +80°С в зависимости от принадлежности к тому или иному классу.

Техническая характеристика надежности

В маркировке полипропиленовой трубы эта техническая характеристика указывается – на стенке прописывается класс изделия. Будет написано – класс 5, как показано на картинке ниже.

Маркировка с указанием класса

Согласно ГОСТа, срок службы полипропиленового трубопровода определяется суммарным временем эксплуатации при высоких температурах. Где максимальное значение – 50 лет.

Некоторые производители стараются использовать новейшие технологии, которые позволяют выпускать материал с более высокими температурными параметрами. В этом плане никаких ограничений нет. Но в маркировке все равно будет указан “класс 5”, как максимальная техническая характеристика по ГОСТу.

Все полипропиленовые трубы из классификации можно использовать на магистралях с холодной водой, давление которой не должно превышать 1 МПа.

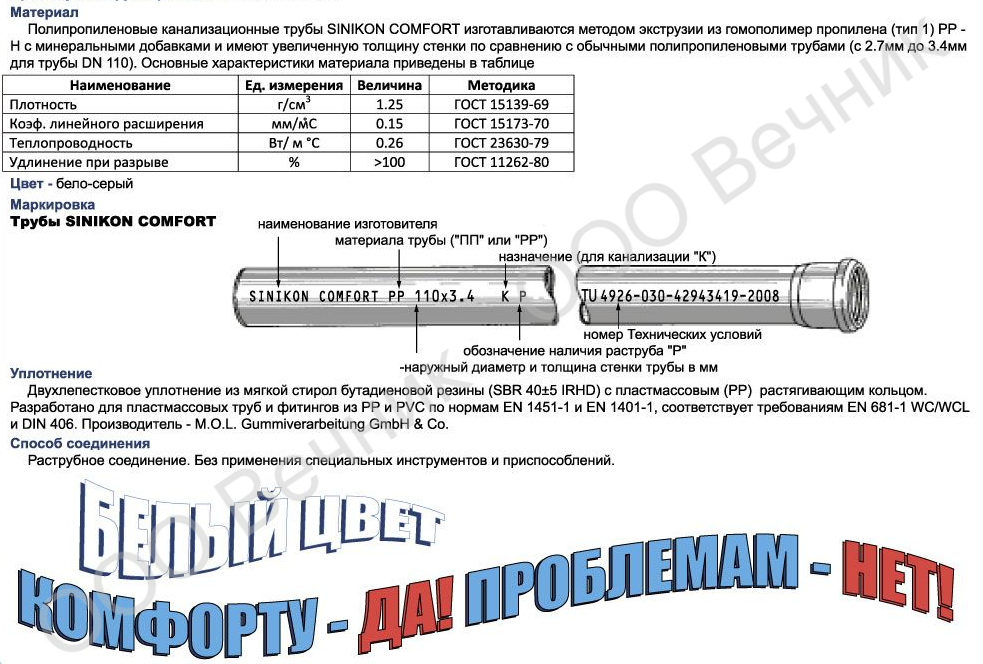

Характеристики ПП труб

Достоинства и недостатки полипропиленовых труб для канализации

Как уже сказано выше, канализационные трубы из полипропилена – это наиболее подходящий материал для устройства канализации. Они имеют комплекс следующих достоинств:

• Устойчивость к коррозии. Полипропилен является химически инертным материалом, и не вступает во взаимодействие с большинством химических реагентов, в том числе и агрессивных. По этой причине он не выделяет вредных веществ и не подвержен коррозии.
• Малый вес. Это качество дает преимущества при транспортировке и монтаже. Трубы из этого материала легко перемещать с места на место, укладывать в траншею и осуществлять монтаж.
• Устойчивость к воздействию температур. Трубы канализационные полипропиленовые технические характеристики имеют следующие: верхняя граница допустимой температуры находится на уровне +95 градусов, тогда как изделия из других видов пластика переносят нагрузку не выше +65. При минусовых температурах полипропилен также сохраняет свои качества и не становится хрупким.
• Гладкая внутренняя поверхность. Благодаря этому качеству засоры в канализации, состоящей из полипропиленовых труб, случаются только при ее неправильном устройстве, а не за счет оседания частиц на внутренней поверхности, как это происходит с трубами из чугуна.

Гладкая внутренняя поверхность труб из полипропилена

• Легкость монтажа. Достигается благодаря малому весу, а также тому, что для соединения труб между собой предусмотрен раструб с уплотнительным кольцом. Это позволяет производить установку без специального инструмента и в сжатые сроки. Также достигается высокая надежность и герметичность соединения.
• Длительный срок службы. Специалисты прогнозируют срок эксплуатации для канализации из данного материала не менее полувека, разумеется, если соблюдать условия ее использования.
• Многообразие изделий. Трубы из полипропилена для канализации представлены широким ассортиментом, в котором предусмотрено и наличие фасонных изделий разной конфигурации и фитингов, что позволяет реализовать конструкторские решения любой сложности.

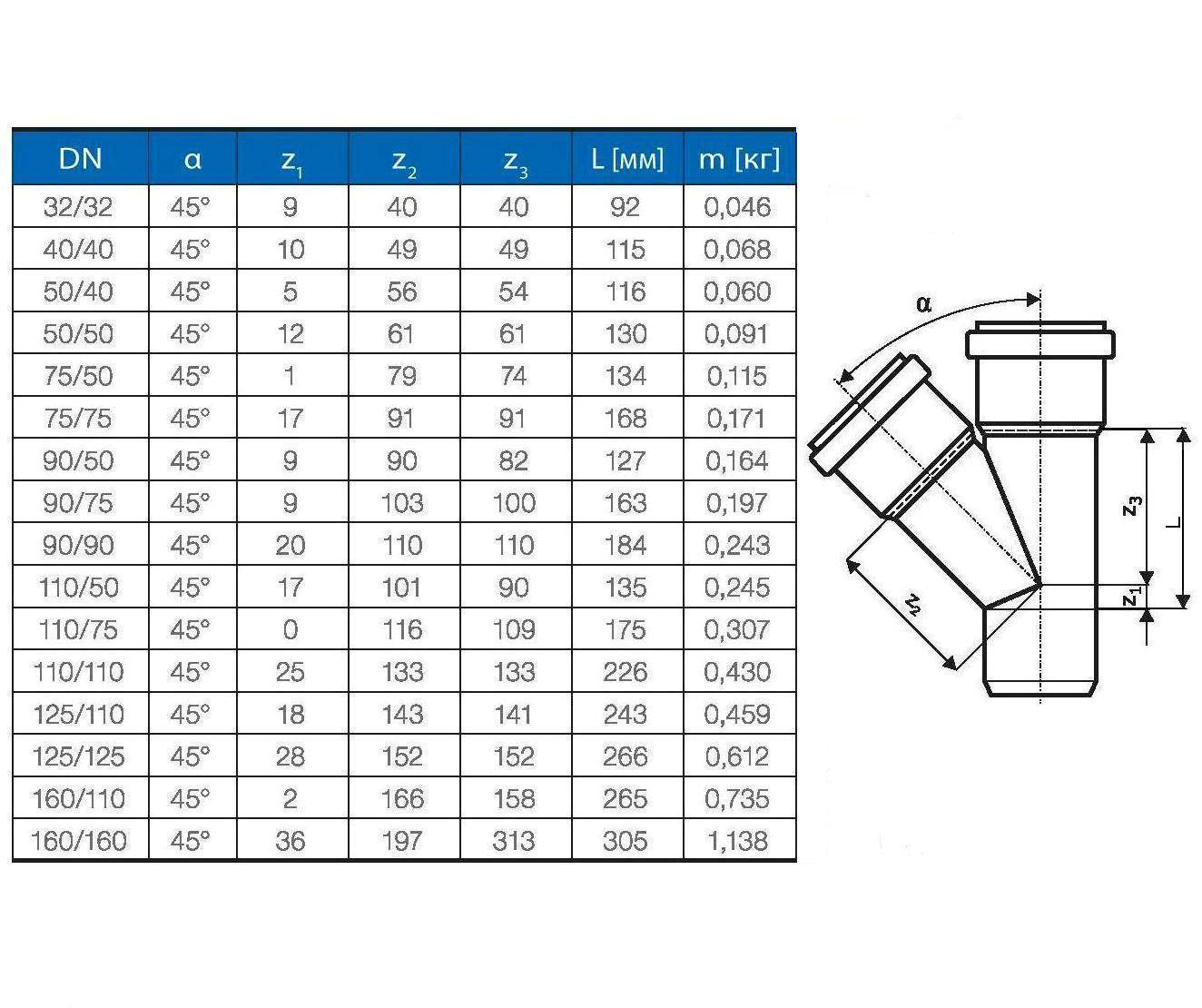

Сортамент полипропиленовых труб

Данные изделия, а также соединительные элементы для них производятся согласно ТУ 4926-002-88742502-00, где оговаривается марка используемого сырья, размеры и конфигурация производимых труб и фитингов, а также технические характеристики готовой продукции. Помимо этого в описании технических условий имеются указания на особенности их хранения, транспортировки и эксплуатации.

В сортамент изделий из полипропилена, используемых для монтажа канализации, входят помимо труб разных диаметров, входят муфты, тройники, крестовины, ревизии, патрубки, отводы и прочие фасонные изделия. Их использование позволяет получить трубопровод любой конфигурации, соответствующий всем эксплуатационным требованиям.

Трубы, фасонные элементы и фитинги из полипропилена, использующиеся для монтажа канализации

Чугунные трубы

Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.

Достоинства:

• высокая прочность,
• долговечность,
• устойчивость к низким и высоким температурам,
• простой монтаж,
• сопротивляемость коррозии.

Недостатки:

• большой вес,
• шероховатость внутренних поверхностей,
• неустойчивость к солям и солевым растворам,
• высокая стоимость.

Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.

Требования к наружным трубопроводам

Наружный трубопровод канализации представляет собой систему каналов, отводящих стоки из сооружений к резервуарам. Прокладка осуществляется под уклоном (0,7-3 см. на 1 м. в зависимости от диаметра труб) для обеспечения самостоятельного продвижения транспортируемой среды. В ином случае устанавливается насосная или напорная система.

Относительно устройства наружная канализация имеет 3 типа исполнения:

1. Раздельная имеет разные резервуары для сбора бытовых и дождевых вод.
2. Полураздельные оснащены разными каналами, но одним сборным пунктом.
3. Общесплавные представлены единой системой.

По назначению различают наружную канализацию следующим образом:

1. Внутриквартирная, внутридворовая называется трассировкой, исключает подключение к автономной канализации. Конечная точка располагается в 3 метрах от фасада здания.
2. Уличная сеть представлена трубопроводами и колодцами, ведущими к центральным коллекторам.
3. Коллекторы — узловые пункты сбора сточных вод.

Конечной точкой сбора является очистное сооружение. Они бывают автономными для частного пользования и централизованными для обработки стоков с предприятий и городских строений.

Требования к трубам для наружной канализации основываются на следующих критериях:

• состояние почвы и уровень пролегания грунтовых вод, климатические особенности конкретной местности;
• объем и химический состав транспортируемой среды;
• расстояние от объекта до очистного сооружения, необходимость в насосном или напорном оборудовании.

Вне зависимости от стоков материал должен быть устойчивым к коррозии, жестким и прочным в соответствии с грунтовыми исследованиями и механической нагрузкой, оказываемой на участок пролегания труб.

Также соблюдаются условия относительно температурного режима среды и наружных условий эксплуатации, химический состав стоков и давление внутри каналов. Все нормативы прописаны в СНиП под номером 2.04.03-85.

Советы

Замена или ремонт водопроводной разводки без покупки профессиональных услуг – не слишком простое, но возможное дело. Главное – тщательно следовать определенным правилам, и подготовить все необходимые инструменты.

Сначала проводятся все подготовительные работы.

В первую очередь необходимо составить проект, в котором будет отражена вся схема разводки воды в квартире или доме:

• коллекторная схема;
• традиционная (тройниковая) схема.

Выбрать способ присоединения к отопительному контуру радиаторов одним из четырех способов:

• проточным;
• с байпасом;
• с трехходовым клапаном;
• с вентилями.

После чего закупить необходимые материалы, а также специальные инструменты для резки и пайки. Можно приобрести как готовый набор, так и каждое изделие самостоятельно, либо взять их в аренду.

Необходимым минимумом является:

• ножницы для резки труб;
• аппарат для электросварки со специальной подставкой;
• шейвер для снятия наружного слоя;
• фаскосниматель и калибратор;
• различные насадки для того, чтобы склеивать посредством нагрева (спайка) части труб.

Кроме такого специфического оборудования, понадобится обычный разводной ключ, рулетка, маркер и паяльный набор.

Кроме самих труб, в обязательном порядке закупаются все необходимые фитинги, которые включают в себя различные муфты, шаровые краны, хомуты, заглушки, переходники, отводы и прочие дополнительные полипропиленовые изделия. Качество и толщина материала всех фитингов должны соответствовать материалу самих труб. Лучше всего закупать все комплектующие у того же производителя, у кого брались сами магистрали.

После проведения всех подготовительных работ можно приступать непосредственно к монтажу системы.

Обрезка

С помощью специальных ножниц-труборезов под ровным углом (чтобы не допустить наплыва при спайке) обрезаются трубы до необходимой длины. Если опыта такой работы нет, лучше не обрезать сразу все изделия, а растянуть эту работу по мере необходимости, каждый раз перепроверяя замеры.

Обработка и формирование фаски

После того как край трубы обрезан, на нем необходимо сделать небольшую фаску, чтобы она вставлялась в раструб. Для этой работы подойдет как специальный калибратор, так и насадка на шуруповерт. Если труба имеет дополнительное армирование алюминием, то он снимается шейвером под один конкретный размер, после чего все моется и просушивается.

Нагрев и соединение

Полипропиленовые изделия плавятся при температуре от 260С до 280С специальным паяльником. Перед его включением на утюг насаживается дрон и гильза, а сам прибор устанавливается на крестовидное основание, чтобы горячие элементы не соприкасались с плавящимися деталями. После нагрева паяльного оборудования одна из деталей насаживается на дрон, а вторая помещается в гильзу. Чтобы соблюсти нужную глубину соединения, можно маркером нанести предварительную разметку на концы обеих труб. Все работы желательно проводить в термозащитных перчатках. Помещенные в паяльник детали нагреваются и совмещаются до намеченной черты усилием обеих рук в течение 4-10 секунд, после чего нужно дать полимеру остыть и убедиться в правильности получившегося шва.

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

• для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
• для унитаза — трубы пластиковые диаметр 100 или 110 мм,
• отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
• разводка по дому или квартире — 5 см,
• стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
• стояк в доме выше пяти этажей — Ø160,
• соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
• вывод стоков наружу — 16 или 20 см,
• дворовая система — Ø 300,
• выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

• для внутриквартального стока и уличной сети — 20 см,
• для внутриквартальной сети ливневого отвода — 20,2 см,
• для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.
