Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)

№6. Полипропиленовые трубы

Полипропиленовые трубы – фактически идеальный вариант для организации водоснабжения. Могут быть неармированными и армированными. Первые подходят только для холодного водоснабжения, вторые используются и в отоплении, и в горячем водоснабжении. Труба может быть армирована алюминием, стекловолокном или другими материалами. Армирование повышает прочность и позволяет снизить тепловое удлинение полипропилена. Лучший вариант – армирование стекловолокном.

Полипропиленовые трубы для водопровода

На сегодняшний день наиболее качественные армированные трубы производят в Германии. С подробными техническими характеристиками и списком объектов, где установлены такие трубопроводные системы можно ознакомиться на сайте представителя Немецкого завода aquatherm GmbH — Группы компаний Агпайп: https://agpipe.ru/plastikovie_trubi_dlya_vodoprovoda/polipropilenovie_trubi_dlya_vodosnabzheniya

Преимущества полипропиленовых труб:

долговечность до 50 лет;
возможность выдерживать температуру внутри труб до +90-95С и давление до 20 атмосфер (это касается армированного варианта);
относительно несложный монтаж. Трубы соединяются с помощью специального сварочного аппарата для полипропилена. Работать с ним несложно, на обучение и доведение процесса до автоматизма уйдет немного времени;
прочные соединения;
такие трубы выдержат даже замерзание внутри них воды;
устойчивость к коррозии;
достаточно высокая прочность;
относительно невысокая цена

Среди минусов боязнь высоких внешних температур, поэтому это вариант не для пожароопасных помещений. Кроме того, даже при армировании алюминием или капроновой нитью материал сохраняет высокий уровень температурной деформации, поэтому без использования утеплителя при скрытой разводке труб, или компенсаторов при открытой разводке не обойтись. Если взвесить все плюсы и минусы, то для водоснабжения дома лучше выбрать именно полипропиленовые трубы.

Инструменты для монтажа трубопровода

В установке труб нам помогут несколько инструментов, а именно:

клеевой пистолет;
сварочный аппарат;
труборез;
зачистки.

Разберем каждый из них по порядку.

Клеевые пистолеты ускоряют работу. С их помощью можно стыковать раструбные стыки, муфты и другие детали. Процесс схватывания, при этом, длится 2-3 минуты. Перед началом работ нужно очистить поверхность трубы от грязи и жира.

Сварочные аппараты бывают ручные и механические. Первые больше подходят для стыковки больших стояков. Они состоят из опорной рамы, приборного блока и гидропровода. Вторые чаще используются в быту. Для того, чтобы сплавить две трубы друг с другом, нужно поместить стыкующую деталь на/в тефлоновую насадку.

Труборезы бывают роликовыми, в форме ножниц и электрические. При покупке нужно смотреть на максимально допустимый размер трубы. На некоторых устройствах детали режутся исключительно под прямым углом, обычно производитель указывает это в документации. Для работы с трубами большого диаметра рекомендуется использовать гильотинные ножницы.

Зачистка поможет продлить срок эксплуатации труб, с ее помощью убираются вредные элементы и демонтируется фольга на алюминиевом слое. Существуют ручные зачистки и специальные насадки для дрелей. Самостоятельная очистка труб рекомендуется при небольших объемах работ. Дрель лучше использовать, если нужно быстро очистить большое количество элементов.

Для наружной шлифовки используется муфта с ножами, при этом диаметры отверстий с разных сторон могут отличаться. Для внутренней очистки существуют торцеватели – ножи, размещенном на внутреннем торце инструмента.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
6,3 кВт — 16,6 мм (25мм);
11,5 кВт — 21,2 мм (32 мм);
17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

Источники

https://HouseChief.ru/polipropilenovye-truby-diametry-tablica.html
https://kak-sdelano.ru/stroitelnyie-i-otdelochnyie-materialyi/tablicza-s-razmerami-polipropilenovyix-trub
https://trubtraid.ru/materialy/polipropilenovye/diametry-polipropilenovyh-trub.html
https://stroychik.ru/strojmaterialy-i-tehnologii/razmery-polipropilenovyh-trub
https://trubarik.ru/polipropilenovye/polipropilenovye-truby
https://ZnatokTepla.ru/truby/diametr-polipropilenovyh-trub-dlya-otopleniya-svodnaya-tablitsa.html
https://nikastroy.ru/diametry-polipropilenovyh-trub-po-gostu-tablicy-markirovka/
https://SantehnikPortal.ru/trubi/diametr-pp-trub.html
https://stroy-podskazka.ru/truby/polipropilenovye/osobennosti-i-tablica-diametrov/
https://ProUteplenie.com/otoplenie/diametry-polipropilenovyh-trub-po-gostu-tablitsy-markirovka
https://santex1.ru/vnutrennij-diametr-polipropilenovyh-trub.html
https://banya10.ru/dizajn-i-remont/diametr-trub-polipropilen.html
https://stroy-t74.ru/oformlenie-i-dekor/dlina-polipropilenovyh-trub-dlya-vodosnabzheniya.html
http://ProTryby.ru/razmery-i-klassifikaciya-trub-iz-polipropilena
https://aniko-gas.ru/montazh/diametry-polipropilenovyh-trub-tablica.html

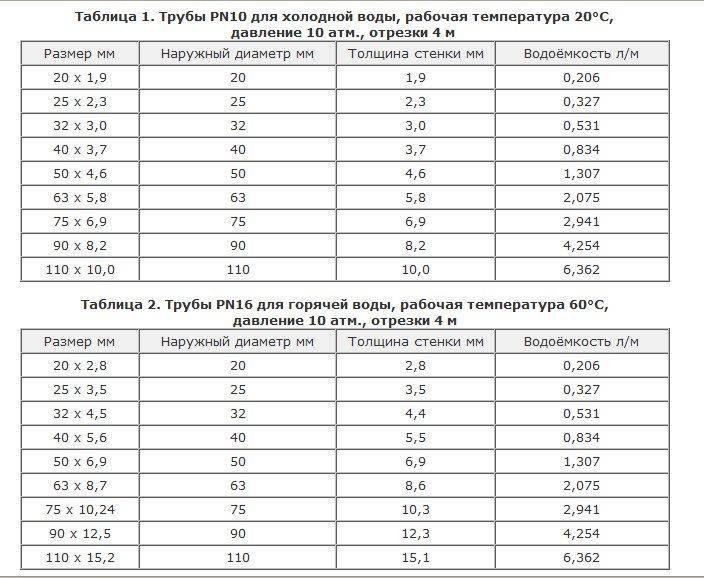

Полипропиленовые трубы — таблица размеров

Одной из главных характеристик, которая должна учитываться при выборе стояков конкретных размеров, является напор транспортируемой среды. Если он невысокий, то монтируют магистраль с маленьким сечением . В меру увеличения количества перемещающейся воды, необходимо увеличивать диаметр труб

Поэтому, при покупке товара нужно обратить внимание на маркировку (PN 10 или иные аналогичные обозначения), чтобы представить, насколько устойчивыми будут изделия к возможным давлениям в конструкции. От этого зависит длительность функционирования системы

Поскольку сфера применения полипропиленовых элементов – достаточно широка, то и сортамент изделий отличается разнообразием. В бытовых целях наиболее популярными являются стояки сечением от 16 до 110 мм.

Таблица 1. Зависимость линейных размеров от номинального давления, мм
Величина номинального давления	PN 10	PN 20	PN 30
Внешний калибр	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки
16	—	—	10,60	2,70	—	—
20	16,20	1,90	13,22	3,41	13,22	3,40
25	20,40	2,30	16,60	4,20	16,62	4,19
32	26,00	3,00	21,22	5,41	21,20	3,00
40	32,60	3,70	26,62	6,70	26,62	3,70
63	51,40	5,80	42,00	10,50	40,20	5,80
75	61,20	5,90	50,00	12,50	50,00	6,90
90	73,60	8,20	60,00	15,00	—	—
110	90,00	10,00	73,20	18,40	—	—

Важно!

Правильное соотношение сечения трубы и толщины стенки – гарантия длительного и качеатвенного функционирования конструкции.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Классификация ППР труб

Производство полипропиленовых труб осуществляется по ГОСТам, которые строго регламентируют параметры продукции. Наружный диаметр может варьироваться в диапазоне от 1 до 120 мм, различается и толщина стенки.

Для устройства бытовых коммуникаций обычно используются трубы не более 50 мм, но важно учитывать не только размеры. Значение имеют также рабочее давление и состав материала

Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем.

По составу

Полипропилен, используемый в производстве труб, в зависимости от химического состава придает готовому изделию определенные свойства. По маркировке производителя можно определить предназначение трубы:

PPH – гомополимер с наполнителями, повышающими ударопрочность. Трубы из него используются для устройства водоотведения и холодного водоснабжения, а также вентиляции. С теплоносителями РРН-трубы несовместимы, так как повышение температуры вызывает значительную деформацию;
PPR (то же, что и PPRC) – рандомсополимер, наиболее популярная разновидность. За счет кристаллической структуры на молекулярном уровне материал отличается высокой прочностью, устойчивостью к температурным перепадам и воздействию агрессивных веществ. Трубы из PPR имеют размерный ряд от 16 до 110 мм, используются для прокладки систем горячего и холодного водоснабжения, отопительных трубопроводов;
PPB – блоксополимер, имеющий особую молекулярную структуру. Трубы из него используются преимущественно для напольного отопления и коммуникаций холодного водоснабжения;
PPs – устойчивый к высоким температурным значениям поливинилсульфат, из которого изготавливают термостойкие, выдерживающие нагрев до 95⁰С, трубы. Предназначены для систем отопления и монтажа трубопроводов с горячей водой.

По рабочему давлению

Еще один важный параметр, определяющий предназначение полипропиленовых труб – способность выдерживать давление. На изделиях обозначается латинскими буквами PN и цифрами, имеет несколько разновидностей:

PN10 – труба с такой маркировкой рассчитана на номинальное давление около 10 атмосфер (или 1 МПа). Используется только при температурах носителя не выше 20⁰С, то есть для устройства систем холодного водоснабжения;
PN16 – рабочее давление не должно превышать 16 атмосфер, а температура подаваемой воды — 60⁰С. Такие характеристики оптимальны для коммуникаций, подводящих как холодную, так и горячую воду;
PN20 – так обозначается номинальное давление в 2Мпа (или 20 атмосфер) на стенку трубы толщиной от 16 мм. Продукция с такой маркировкой чаще всего используется при устройстве коммуникаций водоснабжения. Максимальная температура носителя не должна превышать 80⁰С;
PN25 – трубы, маркированные таким образом, рассчитаны на номинальное давление около 25 атмосфер и выдерживают температуру до 95⁰С. Изделие армировано слоем алюминия, повышающим прочность. Применяется в системах отопления, а также горячего водоснабжения.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Преимущества полипропиленовых труб

Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

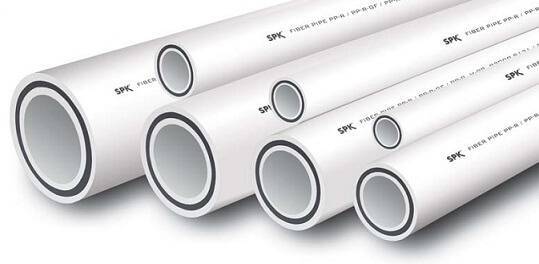

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

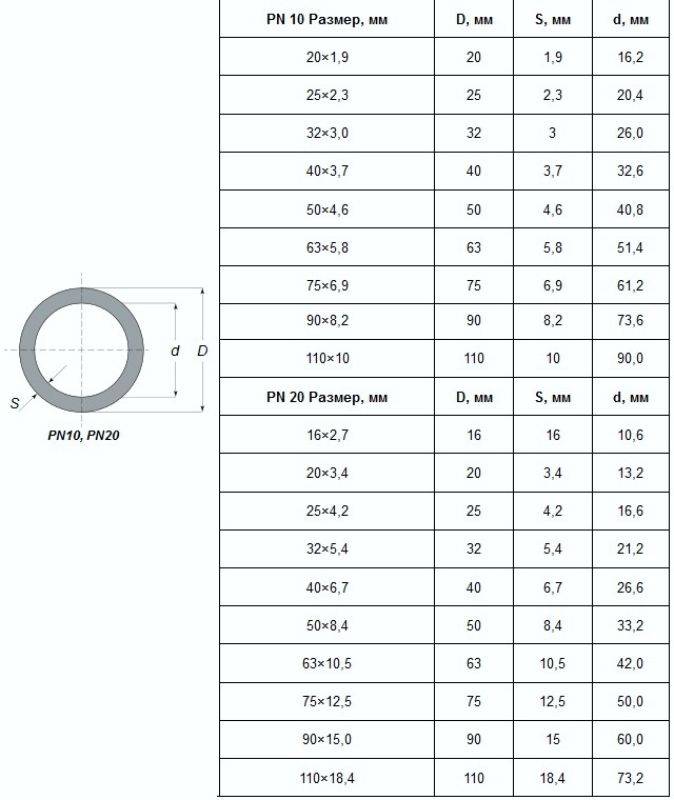

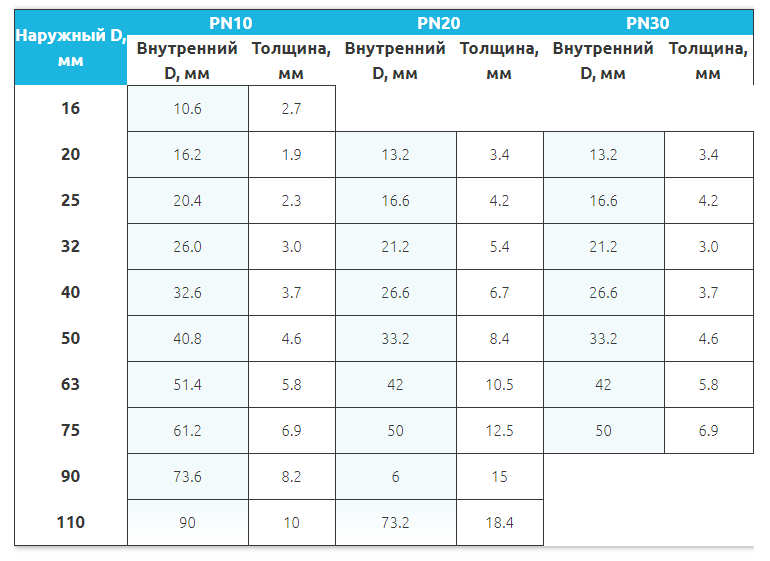

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

Подготовительный этап

крестовины и тройники для создания разводки труб;
муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
редукции для соединения труб с разными диаметрами;
поворотные отводы;
пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Как правильно подобрать диаметр труб для водоснабжения

Выбирая диаметр полипропиленовых труб для водоснабжения в квартире, следует отдавать предпочтение показателям 20-32 мм. В расчет берется показатель протяженности водопровода:

от 30 м – диаметр 32 мм;
10-30 м – диаметр 25 мм;
1-10 м — диаметр 20 мм.

Также важно учитывать условия:

показатель давления, напора;
длина системы;
наличие и количество поворотов, соединений;
численность семьи или количество пользователей в общем.

При обустройстве сложных конструкций или большом количестве пользователей (на производстве, в строениях общественного назначения) лучше брать полипропиленовые трубы большого диаметра, показателем выше, чем указанно в таблицах.
