Список проверенных производителей
«ПластПолимер»
Предприятие работает с 2009 года, специализируется на выпуске пластиковых труб и фитингов. В настоящее время, с конвейера холдинга выходит порядка 180 наименований продукции. Производственные линии находятся в Казани.
«Эго Инжиниринг»
Московская компания, известная на рынке более 15 лет. Представительства фирмы имеются практически во всех регионах России, поэтому организация считается одним из крупнейших производителей труб ПНД в стране. Продукция компании известна на рынке под брендом PRO AQUA.
«ВодПолимер»
История компании началась в 1985 году с небольшого завода по производству дренажных труб. Сейчас это крупнейшее предприятие в Кировской области, имеющее 3 автоматизированные производственные линии.
Также заслуженной популярностью пользуется продукция московской компании «Политэк Пайп» и свердловского предприятия ГК «Контур».
Размеры полиэтиленовых труб для газа
Сортамент ПЭ труб для газоснабжения разнообразен. Широко распространенные размеры ПНД выпускаются с показателями SDR 17,6; SDR 17; SDR 13,6; SDR 11; SDR 9. В зависимости от этого параметра различается рабочее давление труб.
ПЭ-100 SDR 13,6. Раб. давление max до 0,6 Мпа
Диаметр наружный (см) | Толщина стенки (мм) |
6,3 | 4,7 |
9 | 6,7 |
11 | 8,1 |
16 | 11,8 |
22,5 | 16,6 |
31,5 | 23,2 |
Назначение – транспортировка горючих газов промышленного и бытового применения в качестве сырья и топлива.
ПЭ-100 SDR 11. Раб.давление max до 1 Мпа
Диаметр наружный (см) | Толщина стенок (мм) |
6,3 | 5,8 |
9 | 8,2 |
11 | 10 |
16 | 14,6 |
22,5 | 20,5 |
31,5 | 28,6 |
Используются как в сооружении разводных газопроводов для потребителей, так и в строительстве магистралей.
ПЭ-100 SDR 9. Раб. давление max до 1,2 Мпа
Диаметр трубы (см) | Толщина стенки (мм) |
6,3 | 7,6 |
9 | 10,1 |
11 | 12,3 |
16 | 17,9 |
22,5 | 25,2 |
31,5 | 35,2 |
Высокие цифры максимального давления, которые способна выдерживать труба ПЭ-100 SDR 9 – до 12 атмосфер, позволяют использовать изделие для строительства газовых магистралей, с жесткими требованиями к безопасности коммуникаций.
Наиболее популярными для газоснабжения считаются трубы со значениями ПЭ-100 SD R17 и ПЭ-100 SDR 11: они сочетают в себе прочность опорных конструкций с небольшим весом. Подробнее о популярных газовых трубах ПЭ-100 узнайте на нашем сайте в «Трубах для газоснабжения».
Важным параметром является MRS – показатель минимальной длительности прочности трубы для газа, т.е. ее способность выдерживать нагрузки: для ПЭ-80 – 8 Мпа, ПЭ-100 –10 МПа.
Кроме того, трубы, в зависимости от вида газопровода, различаются по диаметру наружной стенки. Так, обычно используют изделия с показателями от 20 до 630 мм, а диаметры труб для сооружения подземных магистралей могут доходить до 1200 мм.
Маркировка, размеры и диаметры
ПНД-трубы для водоснабжения выпускаются в широком ассортименте длин и диаметров (от 10 до 2000 мм):
- В прямых отрезках длина изделий варьируется в диапазоне 3-24 м.

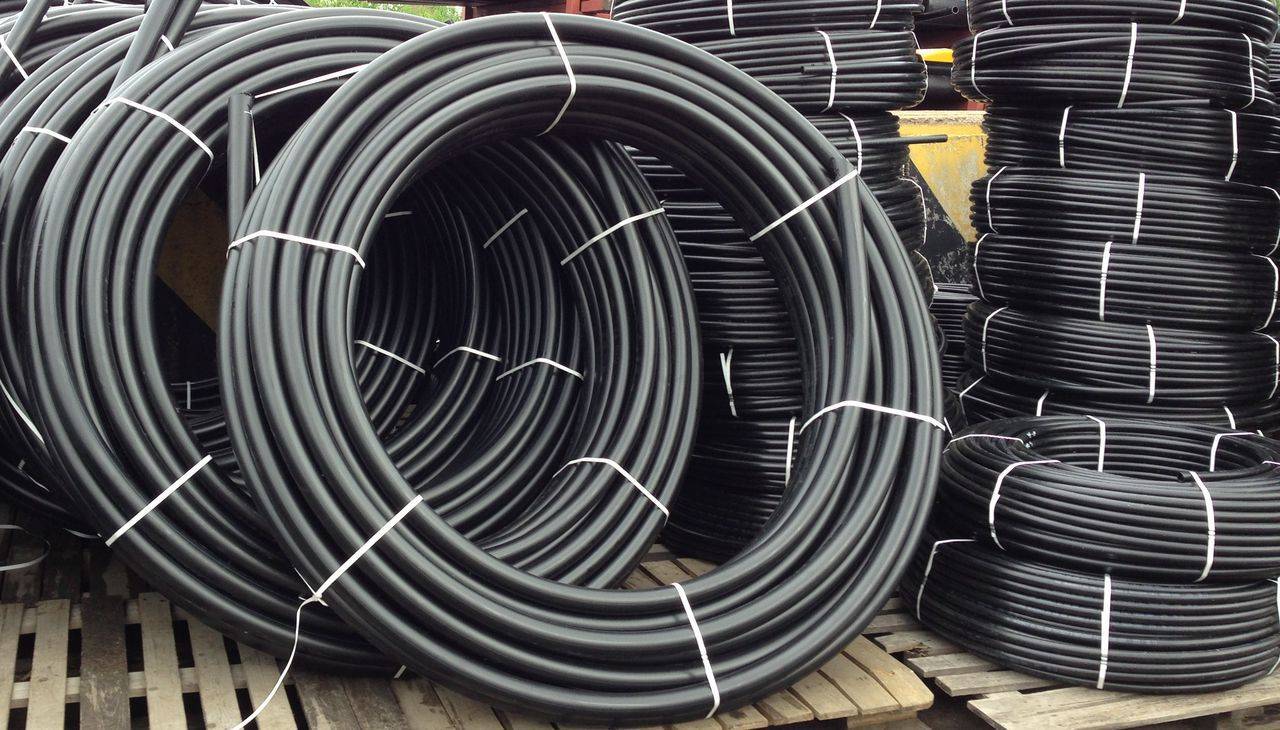

- В бухтах или катушках длина труб может превышать 500 м.
- При диаметре от 180 мм и выше ПНД-трубы выпускаются только в отрезках.
Плотность полиэтилена
| ПНД | ПВД | |
| Плотность | 910 — 925 кг/м³ | 941 — 965 кг/м³ |
Столь небольшая разница в плотности материалов только на первый взгляд несущественна. На самом деле, чем выше коэффициент плотности, тем жёстче и прочнее изделие, а его оболочка устойчивее к проникновению газов.
Диаметр ПНД-труб и что такое SDR
Стандартами обозначены следующие типоразмеры ПНД-труб:
- Наружный диаметр – от 10 до 160 (для ПЭ 32) и до 2000 мм (для ПЭ марок 63, 80 и 100).
- Толщина стенки – от 5 до 53,3 мм.
- Масса на 1 п.м. – от 51 г до 700 кг (для ПЭ марок 63, 80 и 100) и от 52 г до 8,13 кг (для ПЭ 32).
SDR – это показатель соотношения наружного сечения ПНД-трубы к толщине её стенки. Фактически он вычисляется по формуле:
Серия трубы и номинальное давление
Давление, при котором пластиковые трубы могут работать безаварийно, и собственно их назначение зависит от марки полимера и показателя SDR.
Производство водопроводных ПНД-труб регламентируется нормативами ГОСТа 18599–2001.
Пример маркировки ПЭ трубы
Условиями ГОСТа предписывается обязательное включение в маркировку следующих данных:
- Наименование производителя или обозначение его товарного знака.
- Класс полиэтилена.
- SDR-индекс.
- Типоразмер (сечение, толщину стенки).
- Номинальное давление.
- Температурный режим.
- Назначение.
- ГОСТ, в соответствии с которым произведена продукция.
Дополнительно может указываться дата изготовления, номер партии, данные о сертификации и иная информация, которую изготовитель посчитает нужным донести до потребителя.
Помимо буквенно-цифровых обозначений производитель обязан нанести продольную цветовую маркировочную полосу, которая позволяет визуально определить назначение трубы:
- Синим цветом обозначаются изделия, предназначенные для организации питьевого водоснабжения.
- Жёлтым – для газоснабжения.
- Труба без маркировочной полосы относится к категории технических.
Виды труб для водоснабжения
Для бытовых нужд в строительстве применяют 3 основных типа полимеров:
- поливинилхлорид (UPVC);
- полипропилен (PP);
- полиэтилен (PE).
Все они отличаются эксплуатационными свойствами, стоимостью и сферой применения.
Поливинилхлоридные ПВХ-трубы для водопровода
Поливинилхлорид является одним из наиболее используемых термопластических материалов вследствие своей гибкости и конкурентной цены. Трубы для холодного водоснабжения ПВХ служат для сборки напорных магистралей жилых и общественных зданий. Изделия выпускают отдельными отрезками длиной 6 м.
Соединение сегментов, в зависимости от производителя, может осуществляться тремя способами:
- При помощи съемных муфт (дорого).
- Путем холодной сварки растворителем (занимает много времени).
- С использованием кольцевого резинового уплотнителя.
В бытовом плане наиболее приемлемым считается третий способ. Прочное соединение обеспечивают уплотнительные кольца, устанавливаемые в специальные гнезда на заводе.
Особая форма уплотнителя полностью исключает возможные тепловые расширения и гарантирует устойчивость по отношению к вертикальным и горизонтальным механическим нагрузкам. Цвет профиля серый, максимальная температура использования — 45°С, рабочее давление — до 10 бар.
Полипропиленовые трубы для водопровода

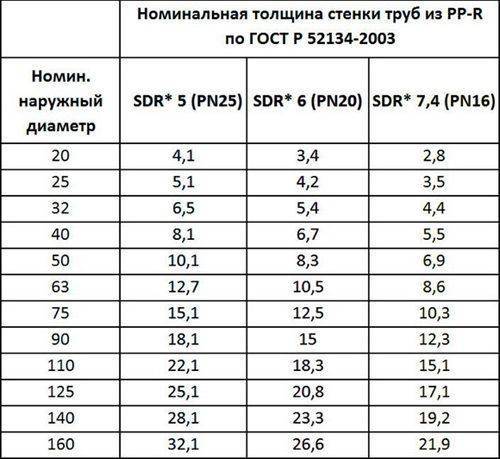

Толщина стенок труб. Трубы из полипропилена применяются для устройства подачи горячей и холодной воды в здания, при монтаже теплых полов, автономного отопления и укладки технологических магистралей с температурным режимом до 95°С.
Отшлифованная внутренняя поверхность препятствует отложению биологических веществ, а также предохраняет транспортируемую жидкость от появления постороннего запаха и вкуса.
Срок эксплуатации трубопроводов из таких материалов зависит от рабочей температуры и параметров давления ресурса. Полипропиленовые изделия в условиях сборки и эксплуатации не выделяют в атмосферу токсичных веществ и не причиняют вреда здоровью человека.
Металлполимеры
Металлопластиковые трубы предназначены для устройства систем водоснабжения в жилых, административных, общественных и промышленных зданиях. Благодаря своим эксплуатационным характеристикам и повышенной пластичности часто используются при выполнении ремонтных работ и реконструкции.
Металлополимеры, в сравнении с металлическими трубами, имеют высокие звукоизоляционные свойства. Гладкая внутренняя поверхность не содействует образованию соляных отложений, скоплению мелких неорганических включений, что способствует минимальным потерям силы напора жидкости.
Структура материала:
- Внутреннее покрытие — пищевой или сшитый полиэтилен.
- Специальный клей.
- Алюминиевая фольга.
- Наружный полимерный слой.
Металлическая фольга препятствует диффузии кислорода в транспортируемую среду и обеспечивает дополнительную прочность синтетического покрытия. Клей способствует гомогенности соединения полимерных оболочек и алюминиевой прокладки.
Срок службы изделий составляет 50 лет при условии контроля температурного режима и рабочего давления в процессе эксплуатации.
Полиэтиленовые низкого давления — ПНД
Полиэтилен представляет собой вязкий, упругий материал, поведение которого в процессе деформации зависит от величины нагрузки, температуры и времени воздействия. Водопроводные трубы изготавливают из марок ПЭ 80 и 100.
Пластиковые профили выпускают в трех вариантах:
- в виде прямых сегментов по 5-20 м;
- в бухтах;
- на катушках.
Монтаж секций трубопровода осуществляется несколькими способами: сваркой встык, с использованием электрофузионных или компрессионных фитингов.
Виды труб.
Сшитый полиэтилен РЕХ
Сшитый и стандартный полиэтилен — это разные материалы. Для их производства используют одно и то же сырье, но технология изготовления изделий имеет разительные отличия.
Поиск путей улучшения прочностных характеристик и термостойкости полимерных профилей привели к мысли о модификации продуктов методом «поперечной сшивки». В процессе изготовления частицы традиционного вещества стыкуются друг с другом, образуя прочную трехмерную структуру.
Трубы из сшитого композита обладают высокой термостойкостью, отсутствием трещин поверхности и стабильностью в момент гидравлических ударов. Одно из основных преимуществ материала — это эксплуатация трубопроводов при рабочих температурах свыше 70°С.
Существует 3 способа изготовления изделий:
- пероксидный метод — PEXa (до 80°С);
- силановый — PEXb (95°С);
- радиационный — PEXc (70°С).
Для водопроводных систем наиболее приемлемы профили, изготовленные вторым способом, они обладают высоким температурным порогом, пластичностью и памятью формы.
Чем отличаются трубы с разным индексом SDR
Общие отличия
На данный момент выпускаются полиэтиленовые трубы с SDR от 6-ти до 41, для которых возможны нагрузки, представленные в следующей таблице по «классам давления»:
| SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
| 25 атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
Таким образом, стандартный размерный коэффициент может использоваться при определении назначения трубы для конкретных систем – напорных и безнапорных, а именно:
- Трубы с индексом SDR 26-41 применяются для безнапорных (самотечных) канализационных отводов;
- С показателями 21-26 уже могут использоваться для внутридомового слабонапорного водообеспечения малоэтажек;
- Изделия, индексированные показателем от 11-ти до 17-ти, могут послужить для постройки слабонапорных водопроводных и оросительных систем;
- Трубы с SDR выше менее 9-ти подойдут для напорных систем, предназначенных к подаче воды, устройству напорных канализационных коллекторов и даже газопроводов.
Примеры
Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:
- ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
- ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
- ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.
Источник
Российские трубы Бир Пекс
Компания «Бир Пекс» – это российский производитель, который освоил технологию изготовления пекс трубы для отопления. Собственные производственные линии позволяют своевременно реагировать на изменения рынка. Материал – PE-Xb. Особенность продукции – увеличенная толщина стенки.
Модели:
- Премиум. Соответствуют 6 классу эксплуатационных характеристик. Для открытого монтажа можно использовать Премиум УФ-стоп.
- Стандарт. Хороший вариант для организации автономного отопления. Пятый класс эксплуатационных характеристик. Максимальная температура воды в системе – +95°С.
Компания предлагает оригинальные компрессионные и напрессовочные фитинги Eagle.
Трубы PE-RT и PE-Xa: виды, типы. Какую выбрать трубу?
Рассмотрим предлагаемые типы труб – это PE-RT и PE-Xa. Материалом для труб PERT является полиэтилен повышенной термостойкости: Тип I и Тип II. Трубы PE-X состоят из молекулярно сшитого полиэтилена и их разделяют по способу производства: PE-Xa, PE-Xb, PE-Xс.
PEX – это сшитый полиэтилен. За счет создания объемных поперечных связей в полиэтилене создается пространственная решетка. На сегодняшний день существует три метода сшивки полиэтилена – PEX-a (пероксидный), PEX-b (силановый) и PEX-c (электронно-лучевой).
Наибольший процент сшивки (от 75%) у трубы PE-Xa. PE-Xb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также труба PE-Xb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.
Трубы PE-Xc получают в процессе воздействия на материал заряженными частицами. Изделие облучается в твердом состоянии. Основные недостатки электронно-лучевого метода – неоднородность материала, но есть и достоинства — повышенная эластичность.
Недостатком материала PEX является то, что он кислородопроницаем. Теплоноситель в трубопроводах, без защиты от кислорода, со временем насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH).Слой EVOH не предотвращает полностью проникновение кислорода, а лишь уменьшает кислородопроницаемость до значения, допустимых для систем отопления: 0,05–0,1 г/ м3 · сутки. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.
Приемуществом трубопроводов сделанных из сшитого полиэтилена является наличие эффекта памяти. Данный эффект очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С.
На трубопроводах изготовленных из PEX-EVOH, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PE-X. Данный дефект не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Возникшее отслоение антидиффузионного слоя незначительно увеличивает кислородопроницаемость трубопровода.
PE-RT – полиэтилен с повышенной термостойкостью. Сополимером в нем выступает октен, и именно за счет переплетения его ветвей происходит сцепление материала. Этот материал был изобретен позднее, чем PEX.
Какую лучше выбрать трубу для отопления, PEX или PE-RT?
Трубы подбираются в соответствии с будущими условиями эксплуатации. Информацию о применении конкретного типа трубы производитель указывает в маркировке в виде класс эксплуатации / рабочее давление. Таблицу с определением условий для классов эксплуатации и указанием, какие трубы можно использовать для каждого класса можно посмотреть ниже.
Согласно стандарта, трубы PE-X, PE-RT тип 1, PE-RT тип 2 могут использоваться для всех 5 классов эксплуатации, в том числе – радиаторное отопление. Однако, специалисты рекомендуют для централизованного радиаторного отопления выбрать трубы из сшитого полиэтилена PEX или с термоустойчивые PE-RT тип 2. Для теплого пола по соотношению цена/качество оптимальными будут полиэтиленовые трубы PE-RT тип I.
Полиэтилен Pe-Xa со временем мало теряет в своей прочности, даже при высоких температурах, в отличии от него – PE-RT (Тип I), который при превышении рабочей температур, быстро (в течении 2 лет) доходит до точки излома и начинает разрушаться, что приводит к потере герметичности трубы – этот момент необходимо учитывать, при выборе типа трубы. PE-RT (Тип II) выдерживает давление больше, вплоть до 20%, нежели PE-RT (Тип I)
Преимущество труб PE-RT и PE-Xa перед металлопластиковой трубой в том, что для их монтажа есть полимерные и латунные фитинги (соединительные части трубопровода) и это изделия с длительным сроком эксплуатации.
Отличия PEX от PE-RT:
PE-RT можно сваривать, а PEX нельзя;
трубы PE-RT подлежат вторичной переработке.
Звоните! Будем рады помочь с выбором и приобретением продукции.
Дополнительная информация о производстве в разделе – Труба PE-RT от производителя
Требования ГОСТ
Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.
Внешний вид труб ПЭ80
Основные параметры:
Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности
Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%
Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.
Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)
Нормативная документация
В Российской Федерации полиэтиленовые трубы производятся по нескольким нормативным документам — в зависимости от материала трубы и области ее применения.
Напорные
За производство напорных труб отвечает межгосударственный ГОСТ 18599-2001.
Вот его ключевые пункты:
- Рабочая температура труб — от 0 до +40С. Стандартная — 20С. Номинальное эксплуатационное давление ограничено значением в 2,5 МПа (25 кгс/см2);
- Полиэтиленовая труба предназначена для транспортировки как воды, так и других жидкостей и газов;
- Диаметры полиэтиленовых труб — от 10 до 2000 миллиметров. Таблица, приведенная в тексте стандарта, включает не только номинальный диаметр, но и толщину стенки: она варьируется от 2 до 118,5 мм;
Маркировка трубы наносится на ее внешнюю поверхность и включает:
- Слово «труба» или обозначение производителя;
- Сокращенное обозначение вида полиэтилена по плотности (ПЭ 32 — ПЭ 100);
- SDR — размерное отношение, равное результату деления диаметра на толщину стенки. Чем меньше SDR, тем прочнее труба;
- Тире;
- Диаметр;
- Толщину стенки в миллиметрах;
- Назначение («питьевая» или «техническая»);
- Обозначение стандарта.
Газовые
Газовые трубы из полиэтилена производятся по национальному стандарту ГОСТ 50838 — 2009.
Вот его краткое содержание.

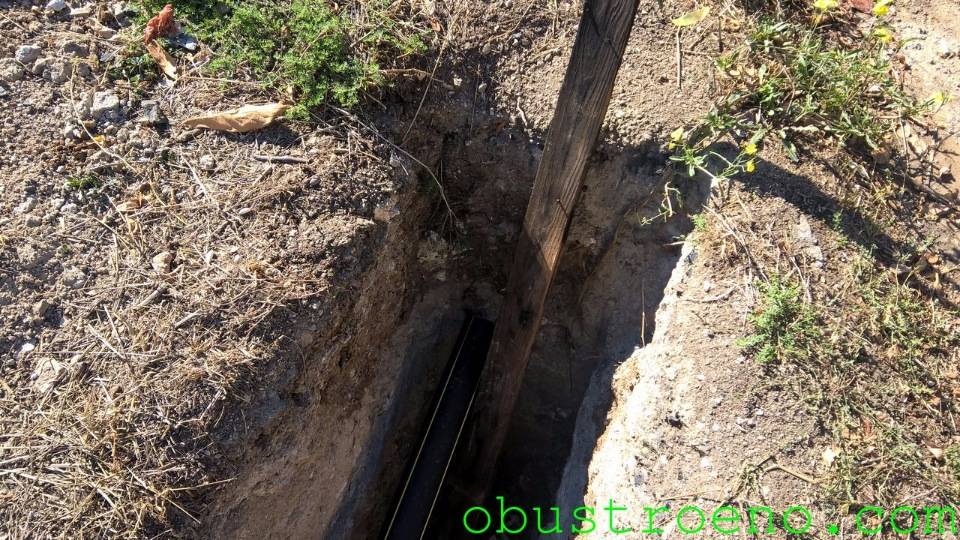

Действие стандарта распространяется на все трубы для подземных газопроводов.

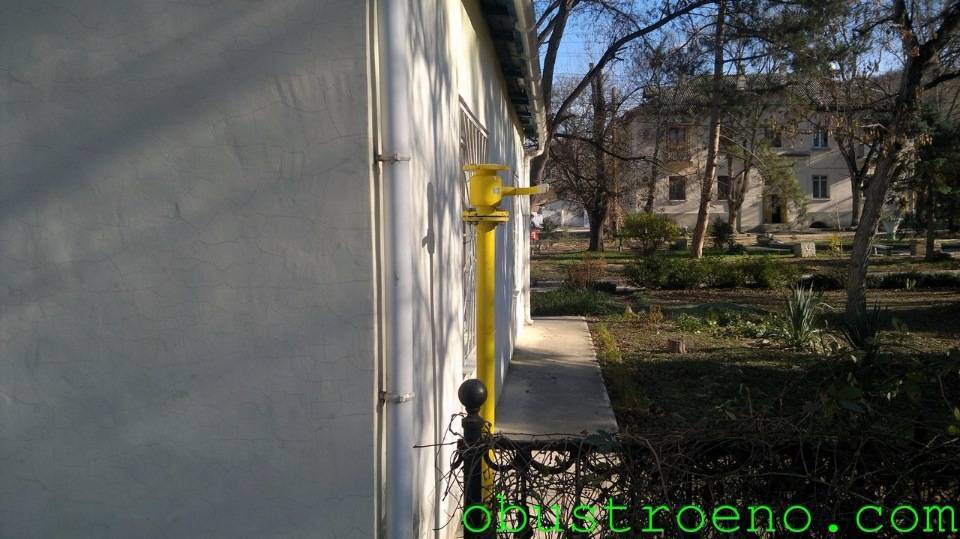

Прокладка пластиковых газовых труб по поверхности строго запрещена: полимер горюч и не отличается антивандальными свойствами;
- Линейка размеров — от 16 до 630 мм. Толщина стенки регламентируется и в этом случае. Она составляет от 2,3 до 57,2 мм;
- При диаметре от 200 мм поставка возможна только прямыми отрезками, при меньшем сечении — в катушках или бухтах.
Обозначение включает:
- Слово «труба»;
- Обозначения материала (ПЭ 80, ПЭ 100);
- Указания на назначение трубы для транспортировки газа (слово «газ»);
- Наружный диаметр;
- Толщину стенки;
- Название стандарта.
Канализационные
Полиэтиленовые канализационные трубы производятся по ГОСТ 22689.2-89. К глубокому сожалению, я давно не встречал их в продаже. Почему к сожалению?
Посудите сами:

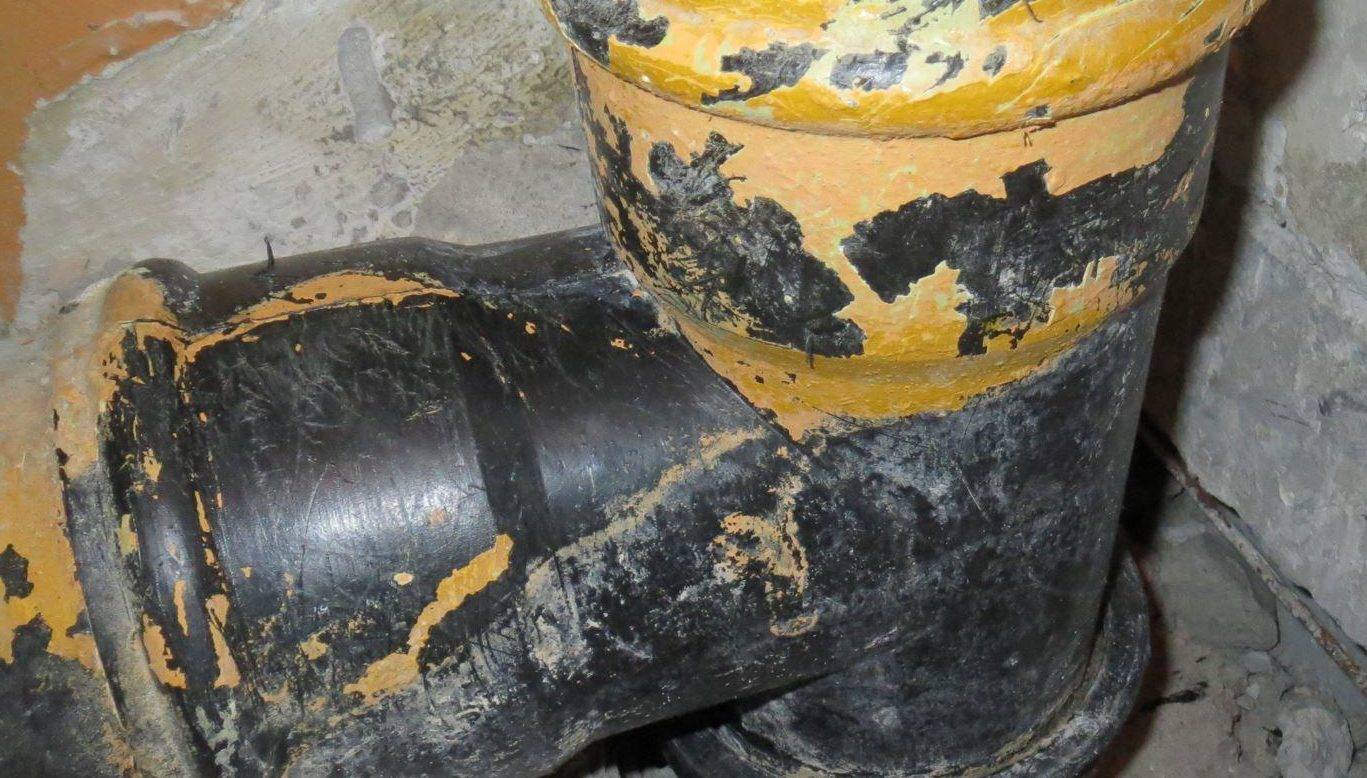

- В отличие от ПВХ и чугунной, полиэтиленовая канализация прекрасно переносит незначительные деформации и изгибы при укладке;
- Как мы уже выяснили выше, она не боится разморозки;
- Благодаря толстым и эластичным стенкам она мало уступает чугунной трубе по шумоизоляции, при этом сохраняя малый вес и характерную для пластика простоту монтажа.
ГОСТ предусматривает всего четыре типоразмера:
Для соединения труб между собой и с фасониной предназначены раструбы с резиновыми уплотнителями.
Особый случай

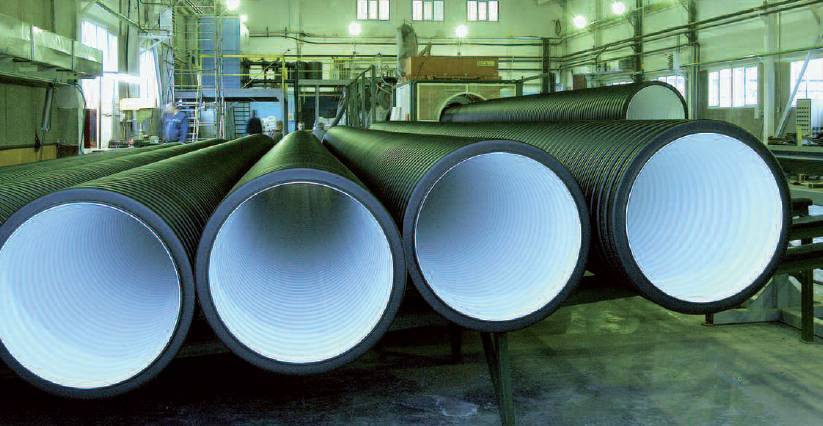

Гофрированные канализационные трубы (например, отечественная линейка Корсис от компании Полипластик) производятся по техусловиям, а не по ГОСТ, а структура такой трубы заметно отличается от обычной полиэтиленовой канализации.
Корсис делаются двухслойными: гофрированный наружный слой обеспечивает максимальную кольцевую жесткость, а гладкий внутренний — минимальное гидравлическое сопротивление.
Технологии компании Полипластик позволяют изготавливать изделия диаметром до 3000 мм (линейка Корсис Эко) и длиной до 12 метров. Трубы такого размера массово используются при монтаже канализационных коллекторов.
Многослойные для водоснабжения и отопления
Последний на сегодня стандарт — ГОСТ Р 53630-2009.
В перечень регламентируемой им продукции попадают трубы PEX и PERT, но не все, а только многослойные:
Включающие слой воспринимающего гидростатическую нагрузку (М-трубы). Пример — PEX/AL/PEX (сшитый полиэтилен с прослойкой из алюминия);
Включающие более одного слоя полимера (Р — трубы). Пример — PEX/PERT (двухслойная конструкция из сшитого и термомодифицированного полиэтилена).
Требований в тексте ГОСТ немного:
- Поверхность внутренней и внешней оболочек не должна иметь выраженных неровностей и дефектов;
- Трубы должны переносить постоянное гидростатическое давление, равное заявленному производителем, без разрушения и деформации;
- Клеевое соединение между металлической и полимерными оболочками не должно расслаиваться под нагрузкой и без нее.
Полипропиленовые элементы
Полипропиленовые трубы могут быть нескольких видов.
Конструкции, состоящие из одного слоя. К ним относится гомополимер РРН, блоксополимер полипропилена РРВ и рандом-сополимер пропилена PPRC.

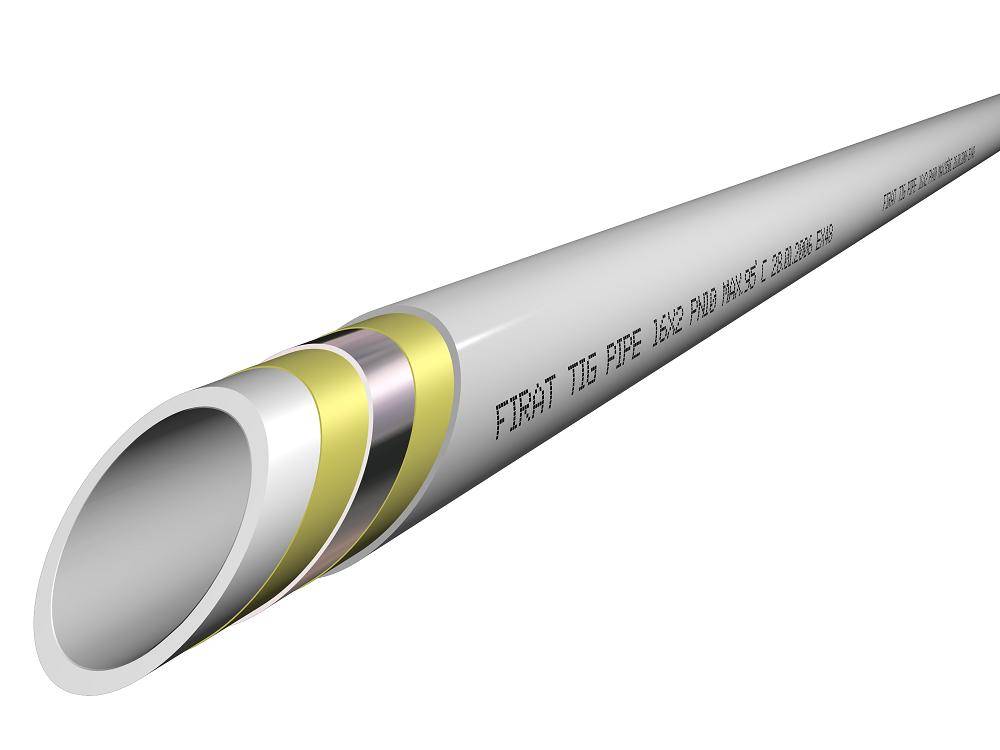

Многослойный полипропилен. Изделия из такого материала производят трех видов со своими характерными особенностями:
- Толстостенная труба РР оклеена алюминиевой фольгой с помощью герметика и защищена тонким слоем полипропилена.
- Изделия, в которых все слои соединены перфорированными отверстиями в фольге.
- Пластик меньшей гибкости заключен между двумя основными слоями.
Стандартная длина труб ПП – 4 метра, наружный диаметр изделий лежит в пределах от 1,5 до 12,5 см. Комплектация полипропиленовых труб зависит от назначения, в комплект может быть добавлен декоративный короб и элементы для соединения труб.
Фитинги и полипропиленовые трубы соединяются методом термопластической сварки, используя специальное оборудование. Присоединить трубы ПП к стальному трубопроводу можно с использованием резьбовых соединительных элементов.
Сфера использования
Полипропиленовые трубы находят применение в разных областях:
- Бытовое холодное водоснабжение, включая питьевую воду.
- Системы отопления и горячего водоснабжения (при использовании труб PPRC).
- Технологические трубопроводы, включая линии по транспортировке продуктов и установки сжатого воздуха.
Номинальное давление ПЭ труб разной плотности с разным SDR
На практике этот показатель редко принимают во внимание, так как он более «лабораторный», чем практический. Намного более важным может оказаться номинальное давление, на которое рассчитаны стенки. Эти данные представлены на фото выше
Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет
Эти данные представлены на фото выше. Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет.
Нормативные документы
Для стандартизации выпускаемой продукции были разработаны ГОСТы и отраслевые стандарты. Нормативная база по этому виду материалов появилась не так давно — уже в нынешнем тысячелетии — после 2000 года. В маркировке обычно указывается стандарт, которому отвечает данный вид продукции. По названию ГОСТа определяется область применения (из названий ГОСТов), но непрофессионалам проще ориентироваться на наличие полос соответствующего цвета (голубые — для холодной воды, желтые — для газа).
Вот стандарты для России:
- ГОСТ 18599-2001 Трубы напорные из полиэтилена.
- ГОСТ Р 50838-2009 Трубы из полиэтилена для газопроводов.
- ГОСТ Р-2008 Трубы напорные многослойные для систем водоснабжения и отопления.
- ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия
Есть стандарты для Украины:
- ДСТУ Б В.2.7-151:2008 «Трубы полиэтиленовые для подачи холодной воды»
- ДСТУ Б В.2.5-322007 «Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним для внешних сетей канализации домов и сооружений и кабельной канализации»
- ДСТУ Б В.2.7-73-98 «Трубы полиэтиленовые для подачи горючих газов»
При желании все их можно изучить. В большинстве своем они представляют собой таблицы, в которых указан весь сортамент продукции с указанием из параметров.
Общие сведения
Есть два типа маркировки полиэтиленовых труб. На русском языке обозначение – “ПЭ”. На английском – “PE”. Есть сшитый полиэтилен с маркировкой “PE-X”. Все изделия из этого полимера обладают неплохими техническими характеристиками:
Нейтральность к химически активным веществам. Даже с соляной кислотой полимер не взаимодействует. Поэтому трубы из него используют во многих технологических процессах. Не выделяет токсических веществ, запаха, поэтому на транспортируемые жидкости никак не влияет
Особенно это важно в производстве продуктов питания. Гладкая внутренняя поверхность полиэтиленовых труб гарантирует, что на ней не появятся отложения
Срок службы – не менее 50 лет. Небольшой удельный вес. Легко поддаются обработке: резке, сверлению и пр. Не подвергаются коррозии. Не проводят электрический ток. Полиэтиленовые трубы диаметром до 160 мм соединяются между собой специальными фитингами без использования дополнительного оборудования. Для стыковки труб большего диаметра оно необходимо. Трубопровод из полиэтиленовых труб легко поддается ремонту и замене отдельных участков. Цена почти в два раза дешевле, чем стальных аналогов.
Полиэтилен обладает и некоторыми минусами:
горит; плохо сопротивляется ультрафиолетовым лучам, под действием которых становится хрупким; большое тепловое расширение – в 10 раз больше, чем у стальных труб; при замерзании воды внутри трубопровода из полиэтилена происходит разрыв магистрали.
Расшифровка маркировки труб (нажать для увеличения)
Производители предлагают три разновидности полиэтилена:
низкого давления; высокого давления; сшитый.
Последний – это гибкая труба красного цвета, которую обычно используют в системе горячего водоснабжения или отопления.
Виды и маркировка полипропиленовых труб для отопления. С данной темой можно ознакомиться здесь.
Полиэтиленовые трубные изделия, которые производятся при высоком давлении, обладают низкой плотностью, а соответственно и прочностью. Поэтому их используют в безнапорных трубопроводах – дренаж, самотечная канализация, ливневка и прочее. В напорных использовать тоже можно, но только с толстой стенкой. Они значительно дороже. Поэтому вместо них монтируют изделия из полиэтилена низкого давления.
Последние хоть и обладают повышенной прочностью, но достаточно хрупкие. Они плохо гнуться, что нередко затрудняет проведение монтажа. И последнее – оба варианта нельзя устанавливать в системах, где используются горячие жидкости. При высокой температуре трубы ПЭ расплавляются.
В этом плане третий тип труб из сшитого полиэтилена является обладателем нескольких плюсов:
гибкий; прочный; выдерживает давление до 20 атм; выдерживает температуру до +95 ℃.
Сам полимер, используемый в производстве, имеет разную плотность. И в маркировке изделий этот параметр указывается обязательно.
Выделяют четыре плотности:
- ПЭ32. Сегодня в производстве трубных изделий не применяется – слишком непрочный.
- ПЭ63. Плохо переносит перепады давления, под действием которых лопается. Используют в канализационных сетях.
- ПЭ80. Этот полиэтиленовый тип применяется для прокладки холодного водопровода. Если стенки толстые, то можно укладывать и в системе производственных магистралей.
- ПЭ100. Самый прочный вариант, но самый тяжелый и дорогой.
Сейчас читают:
Проблема выбора
Итак, сталь или пластик?
Выбор читатель может сделать самостоятельно, на основе выше приведенных описаний. Однако стоит учитывать некоторые законодательно закрепленные ограничения.
Использование полиэтилена не допускается:
В регионах, где температура наиболее холодной пятидневки зимы ниже -45 градусов. Эластичность пластика при низких температурах имеет свои границы.
В Якутии и на Чукотке волей-неволей приходится использовать только сталь.
- В зонах с сейсмичностью выше 6 баллов. Несмотря на вышеупомянутую эластичность, прочность стали на разрыв все-таки заметно выше.
- В городской зоне высокого давления первой и второй категории. Тут, вероятно, необходимо небольшое пояснение. К разным категориям газопроводы относят по рабочему давлению:
| Категория | Рабочее избыточное давление, МПа |
| 1 | 0,6 – 1,2 для природного газа, 0,6 – 1,6 для сжиженного (газгольдеров) |
| 2 | 0,3 – 0,6 |
| 3 | 0,005 – 03 |
| 4 | Менее 0,005 |
Полиэтилен может укладываться только в грунт. Наземная и надземная прокладка, монтаж полиэтиленовых газопроводов в тоннелях и коллекторах, а также внутри зданий любого назначения запрещены. Эта инструкция связана с низкой механической прочностью и горючестью материала.
Таким образом, при монтаже газопровода в пределах участка можно ориентироваться на несложное правило: по участку можно проложить полиэтилен в грунте; от ввода в дом газ разводится только сталью. Переход между полиэтиленом и сталью должен находиться за пределами дома выше уровня грунта.
Ввод газа в дом.
Что такое Труба ПНД- её характеристики, использование и фото. Советы: узнай
Трубы ПНД широко используются при ремонте и прокладке инженерных коммуникаций. Это идеальный вариант и для небольших частных домов, и для просторных коттеджей. Небольшая стоимость, простой монтаж, длительный срок эксплуатации и вариативность использования часто заставляют выбирать трубы именно из этого материала.
Материал для производства.
Иногда ПНД трубы называют полиэтиленовыми. Они протестированы на влияние воды с высокой температурой, разнообразных химических соединений и растворителей.
Насколько они подходят для этой функции, можно увидеть в сертификате, там эта информация прописывается.
Трубы ПНД делают из полиэтилена. Используют метод, суть которого заключается в непрерывном выдавливании расплавленной массы. Изначально сырье может поступать в специальное отделение в виде порошка или гранул.
Есть два основных вида работ по производству полиэтилена.
Высокое давление.При таком технологическом процессе на выходе получается материал с низкой плотностью. Он пластичный и мягкий, для труб не может быть использован. А вот для упаковки подойдет хорошо.
Низкое давление (20 атмосфер и 150 градусов тепла)На выходе полиэтилен уже обладает большой плотностью и прочностью. Из него трубы и производят.
Пнд труба характеристики
Преимущества в использовании.
- Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
- При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
- Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
- Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
- Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
- Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
- Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.
Недостатки в применении.
- Технология установки требует иногда нетипичного подхода.
- Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
- На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.
Виды стоимость труб
Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.
Разграничение видов по назначению следующее:
- ПНД ПЭ 80 применяется для перемещения горючих газов,
- с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации,
- с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.

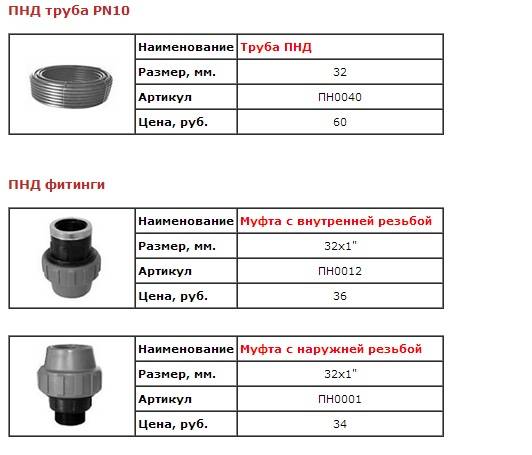

Их стоимость зависит от технических характеристик:
- внутренний и наружный диаметр, соответственно и толщина стенок,
- вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.
В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.
Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.
При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.
Электросварные фитинги более дорогие.
В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.
Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.
Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.
Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.
Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.
Что такое Труба ПНД- её характеристики, использование и фото Труба ПНД и её характеристики. Плюсы и минусы труб для водопровода или канализации частного дома. Соединения и фитинги, прокладка своими руками и цены. Узнай=>,
