Характеристики моделей
На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.
Классический вариант
В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:
- подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
- откачка воды из затопленных подвалов и цокольных этажей.
Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.
Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.
По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.
Другие модификации
В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.
Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.
Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.
Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.
Особенности установки
Чтобы правильно установить насос, необходимо:
- Измерить глубину предпочтительного расположения агрегата в водоеме (скважине).
- Приобрести шланг нужного размера для прокачивания воды, так как диаметр должен соответствовать данной модели (технические характеристики). Если сечения не будут совпадать, давление будет повышаться, а производительность падать.
- Закрепить к патрубку шланг хомутом из пластика.
- Модели с нижним водозабором надо размещать в 0,5 м от скважинного дна, а с верхним – опустить на дно.
- Использовать шнур из капрона или трос из стали небольшого диаметра для опускания и фиксации агрегата. Его закрепить в проушину, расположенную на корпусе устройства. Затем взять полуметровый отрезок резины и привязать к шнуру, его верхней части для гашения вибрации.
- Во время монтажа не подключать агрегат к сети. При недостаточной длине кабели, можно его удлинить так, чтобы место соединения находилось вверху, вне колодца.
- Для увеличения срока службы можно установить механический фильтру, очищающий воду и препятствующие попаданию примесей в устройство. Чаще всего используют для этих целей обычную цилиндрическую прокладку из волокнистого материала. Прокладку надевают на клапан для всасывания, чтобы производить фильтрацию воды.
- После окончания установки насос подключают к электросети.
Агрегат лучше устанавливать на глубину, ниже чем динамический уровень воды. Погружные устройства Малыш необходимо размещать горизонтально, что увеличивает их эксплуатационные срок.
Обзор модельного ряда насосов и их отличия
Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.
Базовая модель, особенности и характеристики
Самым распространенным вибрационным насосом является «Малыш». Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.
Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки — перегорания провода обмотки электромагнита.
Характеристики насоса «Малыш»:
- напряжение питания — 220 В;
- потребляемая мощность — 240 Вт;
- высота подачи воды — 40 м;
- производительность — 430 л в час;
- масса насоса — 3.4 кг;
- максимальный диаметр — 100 мм.
Насос малыш имеет базовые характеристики.
При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.
Другие модификации насоса Малыш
Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:
- Малыш М — модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
- Малыш 3 — малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.
Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. может использоваться для подачи воды.
Технические параметры моделей
Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.
Технические характеристики.
Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.
Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.
Устанавливаем подключенный агрегат в скважину
Начнем с того, что описываемый насос во время функционирования неизбежно вибрирует, а потому вполне может соприкасаться со стенками небольшого колодца либо же обсадной трубы, из-за чего корпус рано или поздно повредиться, а само оборудование попросту выйдет из строя. Во избежание всего этого рекомендуем надеть на агрегат перед погружением в воду подходящее резиновое кольцо – оно будет амортизировать будущие удары, а также играть роль дополнительной защиты Малыша.
Опуская насос в скважину, вы должны правильно его выставить – важно, чтобы прибор располагался ровно и не касался при этом стенок. Наверху скважины/колодца необходимо установить планку, к которой, в свою очередь, следует закрепить подвеску, изготовленную из эластичного, но достаточно прочного материала
Благодаря такой подвеске, вибрации во время эксплуатации прибора заметно снизятся.
Из чего же ее сделать? К самым популярным вариантам можно отнести медицинский жгут и отрезок резинового шланга. При этом верхний конец троса должен соединяться с подвеской для создания должного натяжения. Что же касается электрического кабеля, то ему излишнее натяжение противопоказано – необходимо, чтобы он лежал на планке свободно.
Если же вы планируете перекачивать воду из неглубокого водоема ил откачивать упомянутое ранее затопленное подвальное помещение, то прибор вполне можно опускать на дно, если заранее завернуть его в плотную ткань либо, как вариант, подложить под корпус резиновый лист.
Как правильно выбрать насос малыш?!
Вам прекрасно подойдет 6540. Стоимость его как раз в пределах 5000 руб. Единственная проблема, в том, что он гораздо мощнее «Малыша» и возможно, что скважина не даст нужного дебита. В этом случае воспользуйтесь полнопроходным вентилем на выходе из водоподающей трубы и отрегулируйте подачу. В 9 из 10 случаев это работает. И другая проблема, в том, что этот насос все, таки центробежный и боится песка, который оседает на крыльчатку. Я в таком случае просто «раздеваю заказчиц…» Беру 2 капроновых чулка, натягиваю на насос (как раз плотно входит)и аккуратно опускаю насос в скважину. Из импортных наиболее хорошо зарекомендовал себя,на мой взгляд итальянский насос «Сумото» — прим. на 1000 дороже и с такими же характеристиками. Ну и в завершении могу сказать, что насос сам по себе не заиливается. Скорее всего он вышел из строя по той причине, что был подвешен достаточно близко от дна или по причине большого содержания песка в скважине. Если верен 2й вариант, то насос на зиму обязательно убирайте.
Worster (Москва) 3 окт. 2005 17:36:13
To burka: Насос висел на глубине 4 метра, а глубина скважины, если помните — 14 м. Просто после первого погружения сразу после бурения он достаточно долго (было плохое соединение труб) гнал чистую грязь — почвы суглинистые. А на зиму я его снимал. Весной раскачивал 1,5-2 часа и шла чистая вода все лето. Ивот только ближе к концу августа струйка стала совсем тонкой, а в прошлые выходные издожла совсем. Причем, мотор работает, а воды нет — отсюда и вывод — забилась или испортилась помпа. Я не спец в этих делах, могу и ошибиться. Во всяком случае — спасибо за советы.
burka 3 окт. 2005 18:01:02
2iosif: Недавно был на . Просто наш завод не может договорится с Харьковчанами на поставку ихних моторов. Вот и разработали собственный «китайский вариант». Получается, что не «одно и то же»…
Worster (Москва) 4 окт. 2005 13:02:44
2iosif: Большое спасибо за ссылку — масса полезной информации.
Какие параметры учитывать при выборе
При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:
- рабочее напряжение – 220Вт;
- производительность – 432 л/с;
- наличие верхнего и нижнего отверстий для забора воды;
- рабочая глубина – до 40 м;
- мощность – 245 Вт.
Разновидности моделей насосов Малыш
Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.
Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.
Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.
Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

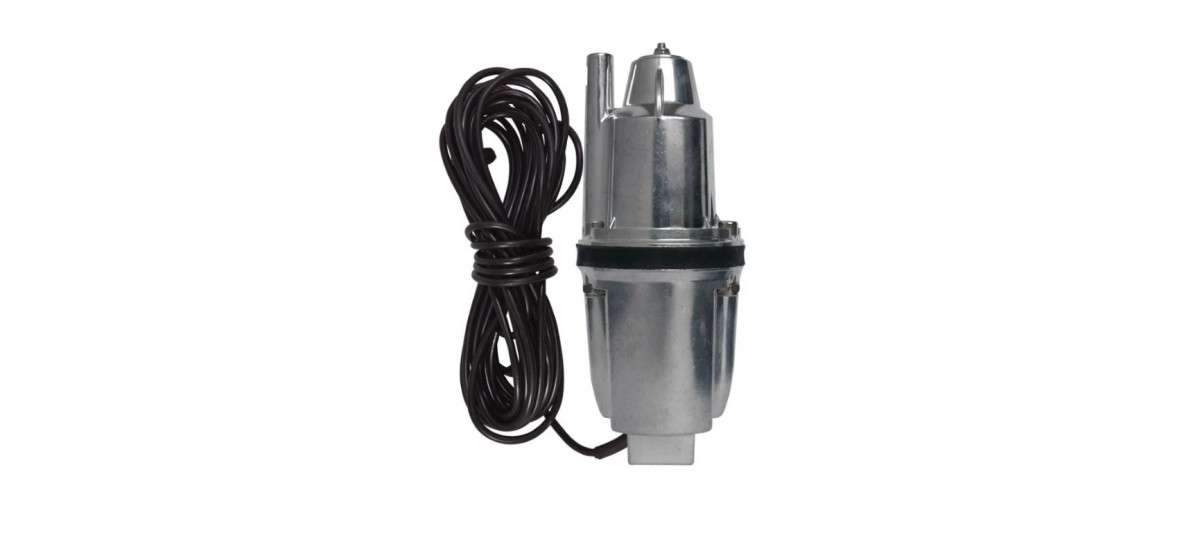

Классический насос Малыш
Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.
Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.
Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.
Таблица технических характеристик насосов Малыш
Насос Малыш-М
Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.
Малыш-К
Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.
Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды
Малыш-З
Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:
Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.
Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.
Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт
Установка в скважине или колодце
Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются.
В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.
Агрегат опускают в воду, следя за его правильной установкой. Он должен висеть прямо и не касаться стенок.
Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.
Как правильно производить ремонт?
Как мы уже выяснили, необходимость в ремонте зачастую возникает по причине засорения, поэтому агрегат следует периодически разбирать и проводить чистку. Примерная последовательность процедуры приведена ниже.
Шаг первый. Вначале насос извлекается из скважины и на его корпусе делаются отметки, отмечающие взаимное расположение конструктивных элементов. Благодаря этому, дальнейшая сборка по завершению ремонта заметно облегчится.
Шаг второй. После этого ослабьте поочередно каждый винт, соединяющий элементы корпуса друг с другом. Простые винты во время последующей сборки желательно заменить на другие, для шестигранного ключа, либо на болты, имеющие перпендикулярные прорези. Для упрощения процедуры ослабления винтов зажмите корпус тисками в тех местах, где имеются уступы для винтов.
Шаг третий. Когда корпус агрегата уже снят, устанавливается поршневой диск. Данный момент крайне важен, поскольку монтаж должен осуществляться исключительно параллельно седлу.
Разобранный прибор можно чистить и ремонтировать. При последующей сборке нужно следить, чтобы отверстия совпадали. Для проверки работоспособности агрегата можете опустить его в ведро, наполненное водой
Важно, чтобы высота струи, которая выходит из соответствующего патрубка, составляла порядка 30 сантиметров
Принцип работы и техника безопасности
На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.
Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.
Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.
Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.
Техника безопасности
- Запрещено прикасаться к насосу, включенному в электросеть.
- При напряжении выше нормы, агрегат нельзя использовать.
- Нельзя использовать устройство при повреждении шнура питания.
- Передвигать насос и закреплять при помощи шнура питания запрещается.
- При работе агрегата не допускается перекрывать поступление воды.
- Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
- Перекачивать воду с большими примесями и мусором не допускается.
- Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.
Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену

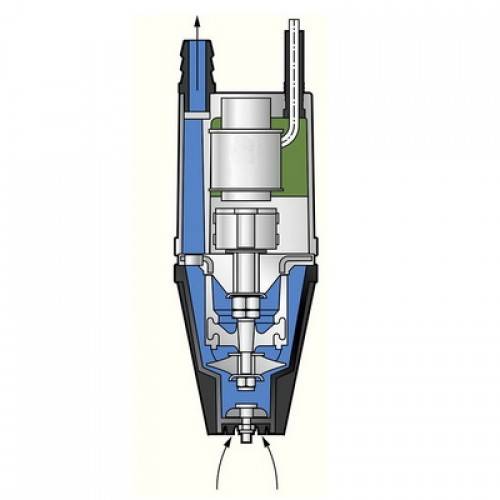

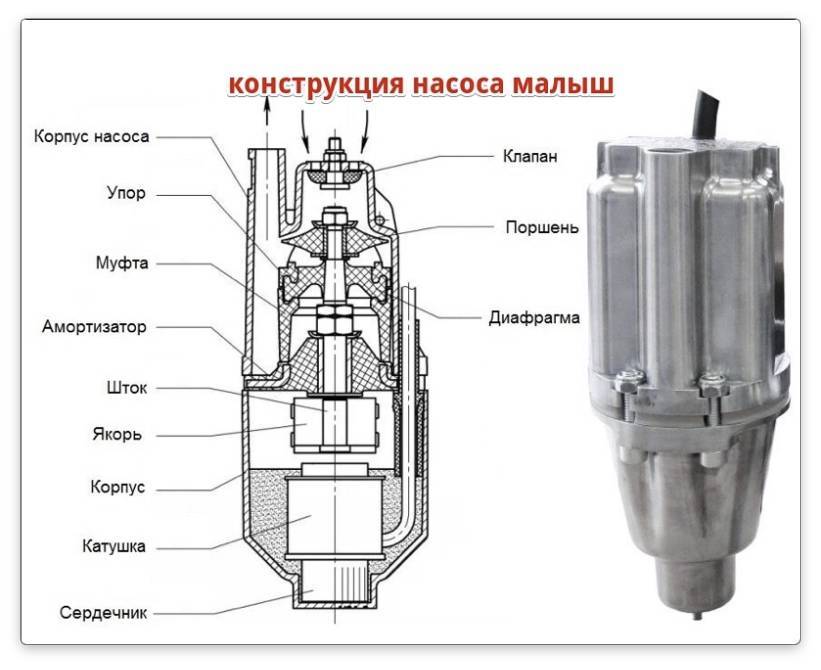

Конструкция и принцип действия устройства
Корпус устройства изготовлен из алюминиевого сплава и состоит из двух частей, которые соединяются при помощи четырёх болтов.
В той части, к которой подходит питающий кабель, расположены катушки электромагнита. Катушки надеты на металлический сердечник и залиты компаундом. Такая конструкция обеспечивает полную защиту электрической части от проникновения воды.
Во второй части расположен исполнительный механизм, здесь же находятся отверстия забора воды и закрывающий их обратный клапан.
Исполнительный механизм состоит из металлического штока. На одном конце которого расположен якорь (подвижная часть электромагнита), а на другом — резиновый поршень. Шток проходит через амортизатор.
Работа происходит следующим образом. В отключённом состоянии между сердечником электромагнита и якорем есть небольшой воздушный зазор. При подаче питающего напряжения якорь притягивается к сердечнику электромагнита, увлекая за собой шток и расположенный на нём поршень. Смещение поршня создаёт разряжение внутри корпуса, клапан открывается, и вода засасывается в насос. При обратном движении поршня клапан закрывается, а вода выталкивается в нагнетательный патрубок. Таким образом вода из источника подаётся потребителю.
Магнитное поле электромагнита изменяется с частотой 50 Гц (50 раз в секунду), столько же движений в секунду совершает поршень, при этом смещение поршня происходит всего на несколько миллиметров, и движения больше похожи на вибрацию, поэтому устройства с таким принципом действия называют вибрационными.
Для предварительной очистки жидкости и защиты электронасоса от механических примесей рекомендуется использовать фильтр. В простейшем случае фильтр представляет собой чехол из специального волокна, который надевается и закрепляется на всасывающей стороне.
Особенности использования и установка насосов серии «Родничок»
Насосы данной серии отличаются высокой надежностью. Немаловажную роль играет наличие устройства термозащиты, которое обеспечивает отключение электрической части при нагреве до критических температур.
Кроме того, эксперты отмечают следующие особенности этих насосных агрегатов:
Особенности установки насосов серии Родничок
- Нормируемая глубина погружения составляет 10 метров, но прочностные характеристики корпуса позволяют эксплуатировать его и на больших глубинах. Правда злоупотреблять такими режимами работы не следует, это может снизить долговечность устройства, кроме того при значительной глубине наблюдается снижение производительности насоса.
- Не стоит применять устройства для перекачки горячей воды, максимальная температура жидкости не должна превышать 40 градусов.
- В целом насос для скважины Родничок может эксплуатироваться в длительном режиме с частыми пусками. В течении суток рекомендуется использовать установку не более 12 часов, при этом каждые 2 часа стоит отключать агрегат на 10-20 минут, это обеспечит гарантированную производителем долговечность.
- Перед установкой насоса в скважину необходимо надеть на корпус резиновое защитное кольцо, которое предотвратит возможность контакта с обсадной трубой или стенками колодца.
- Диаметр агрегата составляет 100 мм, поэтому эксплуатироваться насос может в скважинах сечением не менее 120-125 мм.
- Для подвески насоса используется обычная бечева или трос, дополнительного крепления не требуется. Небольшая масса насоса (3,5 кг) существенно упрощает процесс подъема из источника воды для выполнения профилактического обслуживания и выполнения ремонтных работ.
- Агрегат комплектуется сетевым шнуром длиной 16 метров, при необходимости можно выполнить его наращивание. При этом стоит следить за тем, чтобы место соединения не находилось в воде, это может вызвать срабатывание устройств защитного отключения.
- Купить водяной насос Родничок можно за 1200-1700 рублей (стоимость зависит от модификации).
- Для спуска-подъема насоса необходимо использовать только крепежный шнур, выполнять подъем при помощи питающего кабеля или напорного шланга запрещено. Рекомендуется крепить кабель электропитания к напорному шлангу при помощи специальных хомутов, это предотвратит запутывание провода вокруг корпуса насоса, что может привести к заклиниванию устройства при подъеме.
- Рекомендуется эксплуатация совместно с накопительным (расширительным) баком и системами автоматического управления.
Стоимость насоса окупается в течение 1-2 лет эксплуатации. Поэтому обязательно рассмотрите возможность приобретения насоса Родничок для организации системы автономного водоснабжения дома.
