Подвесные потолки
Преимущества подвесного потолка очевидны.
Быстрый и легкий монтаж конструкции.
Сохраняется доступ к запотолочному пространству.
Возможность планирования коммуникаций по потолку без штробления поверхности.
Простота обслуживания и возможность замены плит.
Звукопоглощающие свойства.
Возможность подбора плиток под требования помещений.
Последний пункт особенно важен, когда речь идет о специфических помещениях
Так, для медицинских палат и кабинетов важно, чтобы материал имел соответствующий сертификат. В коридорах используют только негорючие материалы, а в чистых комнатах те, что обеспечивают абсолютную гигиену. Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента
Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи
Разнообразие плиток для подвесного потолка на современном строительном рынке обеспечивает любые потребности клиента. Кроме того с его помощью легко создать даже самые невероятные дизайнерские идеи.
Дизайнерские возможности подвесного потолка не ограничиваются лишь сплошной однотонной поверхностью
И всю эту красоту можно создать самостоятельно, следуя представленной пошаговой инструкции.
Преимущества подвесных потолков Армстронг
- Простая технология монтажа. Собирается подвесная система в самые сжатые сроки, при этом грязные процессы отсутствуют. Установка может проводиться и своими руками при использовании соответствующих инструкций с фото и видео.
- Малый вес. Легкие плиты и планки не создают нагрузки на стены.
- Функциональность. Подвесной потолок скроет погрешности перекрытия и коммуникации (вентиляционные короба, трубы, проводку), оставив возможность быстрого доступа к последним. Монтировать и демонтировать потолок Армстронг можно сколько угодно раз, как полностью, так и частично. В такие потолки можно устанавливать различные виды осветительных приборов, систем сигнализаций и пожаротушения.
- Тепло- и звукоизоляция. Сами материалы плит, а также воздушная прослойка между базовой поверхностью и подвесом не пропускают холодный воздух, удерживают тепло, обеспечивают защиту от шума, проникающего сверху.
- Выгодная стоимость. Наиболее бюджетный вариант – плиты из минерального волокна, но цена на другие материалы также доступна для покупателей с любым достатком.
Несмотря на отличные свойства потолка Армстронг, имеет он и недостатки, которые следует учитывать перед выбором потолка:
- Низкая влагостойкость (для некоторых материалов). Если использовать минеральные или органические плиты, то повышенная влажность быстро приведет к изменению внешнего вида, нарушению структуры и целостности.
- Снижение высоты помещения. Потолки «отбирают» у стен до 25 см высоты, а при установке светильников конструкция может располагаться еще на несколько сантиметров ниже.
Подробная инструкция монтажа потолка
Монтаж потолка производится в следующем порядке:
- обмер помещения и разбивка основных взаимо перпендикулярных осей;
- вынос отметок чистого потолка на стены и колонны
удобнее всего использовать лазерный уровень для этих целей
- разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств
перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;
крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м
монтаж углового профиля с помощью перфоратора
отметка углового профиля для обрезки внутреннего угла
обрезка углового профиля для внутреннего угла второй угол не обрезается, укладывается поверх обрезанного
обрезанные под углом 45 градусов угловые профили подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу
отмечаем угловой профиль для обрезания
обрезаем угловой профиль для внешнего угла под 45 градсов
фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;
- крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
- установка основных Т-профилей 24х38 и выравнивание их в одной плоскости
прорезь несущей направляющей должна совпадать с основной осью
лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу
один край направляющей кладется на угловой профиль
другой край подвешивается и выравнивается по лазерному уровню;
- установка поперечного Т-профиля в просечки основного профиля
;
- установка продольного Т-профиля в просечки поперечного профиля;
- укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
- при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
- установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа
подготовка плиты для вырезания отверстия
разметка отверстия на поверхности потолочной панели
вырезание отверстия под встраиваемый светильник.
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

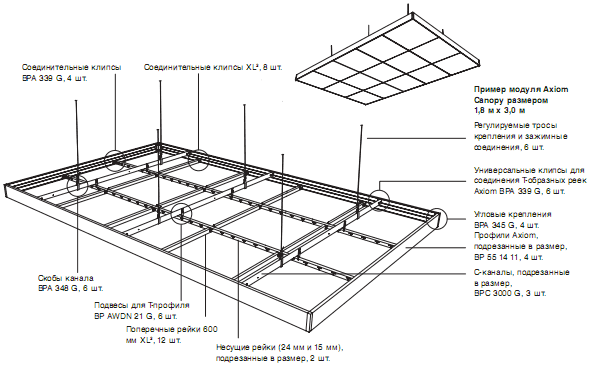

Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |

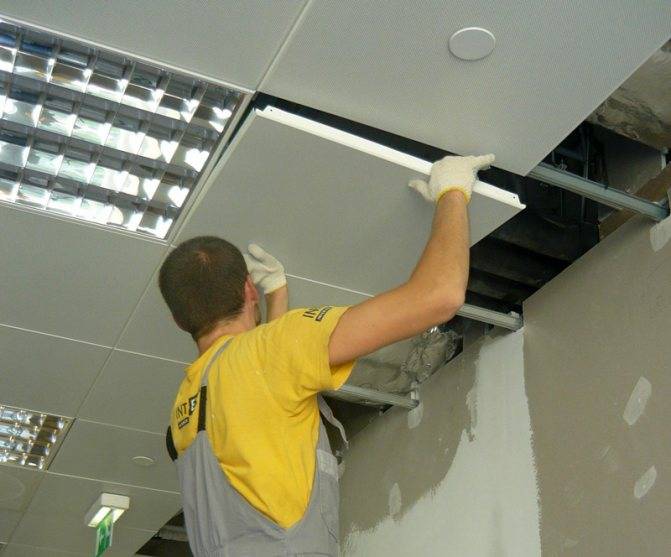

Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Критерии выбора
При покупке такого подвесного потолка учитывают следующие параметры:
- Толщина плиток. Чаще всего используют пластины толщиной 12 мм. Уменьшение этого показателя удешевляет стоимость, но негативно сказывается на эксплуатационных качествах. Тонкая пластина будет прогибаться под собственным весом, поэтому испортит внешний вид потолка. Изделия среднего и премиального ценового диапазона имеют толщину 15 мм и более.
- Размер. Стандартными считаются плитки 60х60 см. По желанию заказчика делают пластины с другими габаритами.
- Фактура. Для комнат общего назначения подходят гладкие пластины или имеющие хаотичное тиснение. При их монтаже не подбирают рисунок. В зависимости от дизайна комнаты выбирают матовые, глянцевые, перфорированные и другие модули.
- Стоимость. К экономклассу относится дешевая, но не всегда качественная продукция китайских производителей. Такие европейские торговые марки, как Armstrong, Rockfon, выпускают недорогой товар хорошего качества, а также изделия средней ценовой категории и премиум-класса.
Сборка потолка армстронг
Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку
Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках
В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.
Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!
Плюсы и минусы потолков Армстронг
Содержание материала
Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.
Подвесной потолок Армстронг семейства Trulok
Достоинства потолков Армстронг:
- невысокая цена;
- хорошая звуко- и теплоизоляция;
- большой выбор материалов плит позволяет создать любой дизайн;
- не требуется предварительная подготовка потолка;
- простой монтаж, не требующий привлечения специалистов;
- возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
- простая установка встроенных светильников;
- возможен демонтаж и повторное использование (система потолка полностью разборная).
Потолок Армстронг с плитами из натуральной древесины
Недостатки такой конструкции заключаются в том, что она:
- понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
- не подходит для помещений нестандартной формы;
- не защищает от протечек;
- боится влаги, органические плиты размокают и деформируются.
Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.
Цены на потолок «Армстронг»
потолок «Армстронг»
По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко
Что такое Армстронг?
Поднимая вопрос, как производится разметка потолка Армстронг, полезно было бы узнать, что это за система, и каковы её особенности.
Армстронг – типичная подвесная ячеистая потолочная система, состоящая из металлического каркаса и облицовочных панелей, кассет. Именно от названия одной из самых дешёвых их разновидностей технология и получила на отечественном пространстве своё настоящее имя.
В целом всё качество данного потолка можно оценивать как раз по качеству его кассет.
Они могут быть:
- Минеральными
- Металлическими
- Пластиковыми
- Стеклянными
- Деревянными
Иметь как закрытую, так и открытую структуру (грильято)
Есть в этих потолках как свои преимущества:
- Быстро монтируется
- Имеет доступную стоимость
- Не требует для сборки особой квалификации
- Даёт возможность частичного или полного демонтажа без ущерба для облицовочного материала
Так и недостатки:
- Преимущественно сложны в уходе
- Крадут пространство
- Большинство кассет экологически небезопасны
- Большинство кассет боятся влаги

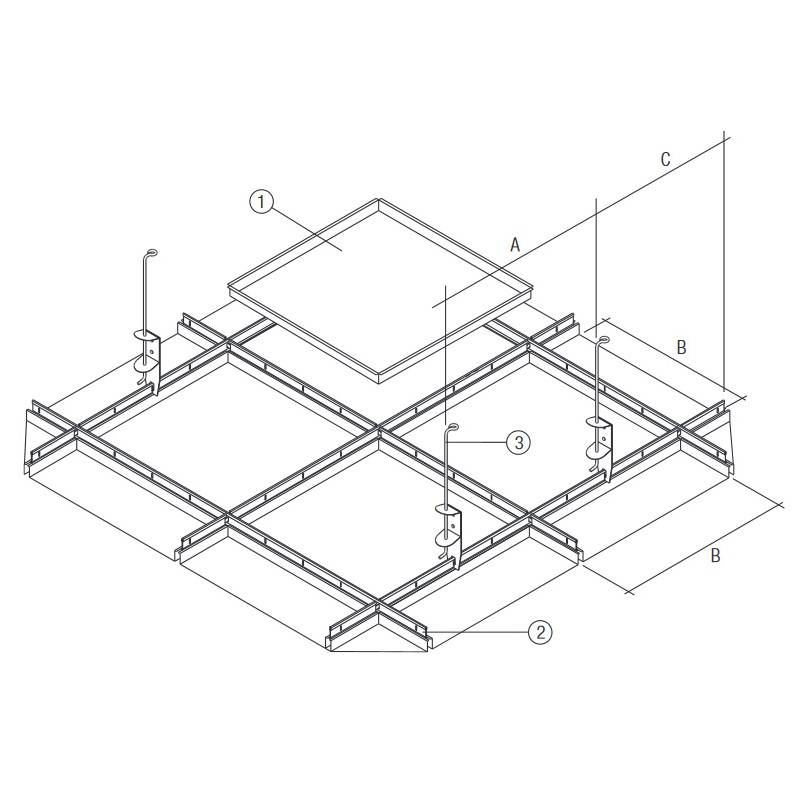

Устройство и комплектующие потолочной системы армстронг
Чтобы лучше понять конструкцию и правильно выполнить расчет потолка армстронг, для начала мы разберемся с комплектующими и их назначением. Монтируется эта потолочная система из шести основных деталей – стеновой профиль, направляющий профиль, длинная перемычка, короткая перемычка, подвес и декоративная карточка.
- Стеновой уголок. Служит для примыкания потолочной конструкции к стенам помещения. Он устанавливается исключительно по периметру комнаты.
- Направляющий профиль. На это изделие ложится основная нагрузка. Именно он задает направление ячеек потолка и в полной мере ответственен за их ровность. Монтаж подвесного потолка армстронг предусматривает установку направляющих профилей через каждые 1,2м.
- Длинная перемычка. Служит для создания ячеистой потолочной структуры и соединения между собой направляющих профилей в единую конструкцию. Устанавливаются они через каждые 0,6м.
- Короткая перемычка. При своей длине 0,6м она в аккурат становится между длинными перемычками и завершает конструкцию каркаса потолка армстронг. Чтобы соединить две соседние длинные перемычки между собой, понадобится одна короткая.
- Подвес. Он состоит трех частей: спица-петля, с помощью которой осуществляется крепление подвеса к потолку, спица-крюк, на неt навешивается профиль и бабочка-пружина, которая соединяет эти спицы и позволяет быстро выполнять регулировку уровня конструкции потолка. Такие подвесы иногда еще называют быстроподвесы. Устанавливаются они следующим образом – через каждые 1,2м по длине направляющих профилей, по одному посередине длинной перемычки и в местах установки светильника по 4шт. с каждого угла.
- Картонные карточки. Вкладываются в полученные ячейки каркаса. В принципе, это изделие особым разнообразием не отличается – как правило, карточки могут быть либо белого, либо серого цвета. Хотите чего-то экстравагантного? Придется взять в руки валик и самостоятельно их покрасить. Это вполне реально.
Зная необходимые комплектующие, их местоположение в конструкции и размеры своего помещения, будет довольно легко рассчитать подвесной потолок армстронг. Для наглядности и простоты расчетов можно даже набросать на листе бумаги подобие чертежа в масштабе и пересчитать количество необходимых элементов.
Светильники для потолка армстронг фото
Принципы подсчета
Лучше всего, если под рукой будет нарисованная схема помещения, в котором будет производиться монтаж. С ее помощью, можно наглядно представить, сколько, и каких деталей понадобится.
При этом А и В – размеры комнаты, по длине и, соответственно, по ширине. Количество полученных ячеек будет равно необходимому числу панелей. Эта цифра будет верной, только, если схема выдержана в масштабе помещения.
Но, даже безо всякой схемы, можно все правильно рассчитать. Для этого используется система коэффициентов, на которые следует умножить площадь помещения.
Конструкция состоит из каркаса и панелей, на нем закрепленных. Количество панелей будет рассчитываться по формуле:
Sx2,78, где S — площадь помещения
Остальные комплектующие для создания каркаса, тоже рассчитываются, исходя из общей площади, обозначенной, как S.
- Sx0,23 – сколько понадобится направляющих профилей
- Sx1,4 – формула для поперечных и продольных профилей
- Подвесов потребуется Sx0.9. Для тяжелых композиций, или, когда применяется дополнительная тепло – звукоизоляция, необходимо корректировать общее число подвесов, согласно увеличенному весу всей конструкции
Уголок рассчитывается, исходя из периметра комнаты, и это не представляет сложности.
Светильников может быть сколько угодно, но традиционно используется один светильник, на 5 квадратных метров площади.
Преимущества и недостатки подвесной системы
- Монтаж потолка занимает мало времени по сравнению с другими отделочными материалами.
- Цена потолочной системы и её монтаж в сравнении с аналогами находится на среднем уровне.
- Потолки легко монтируются и демонтируются. Модульные плиты легко скрывают вентиляционные каналы, водопроводные трубы, электрические магистрали, другие коммуникации.
- Она не требуют дополнительной отделки, как, например, потолки из гипсокартона.
- Потолочные перекрытия хорошо сохраняют тепло, обладают неплохими теплоизоляционными характеристиками.
- В него легко встраивается освещение, динамики, окна вентиляции, прочие выносные элементы.
- Минеральные плиты быстро собирают на себя грязь и копоть. На них легко остаются отпечатки пальцев. Их трудно чистить, поэтому их не устанавливают в пыльных помещениях или местах с высоким содержанием копоти.
- При частом снятии или установке модульной плиты происходят сколы или трещины фрагментов. Часто квадратные элементы отламываются по углам.
- Обычный Армстронг, который ставят повсеместно, боится воды. Его не рекомендуют устанавливать в помещениях с высоким уровнем влажности. Конечно, существуют и влагостойкие модульные плиты, однако они стоят намного дороже обычных минеральных плит.
- Такой потолок «съедает» пространство. После завершения монтажа высота помещения уменьшится минимум на 15 см.
При любом контакте с потолком работайте в чистых перчатках
Расчет необходимого материала
Перед непосредственной укладкой потолка нужно произвести точные расчеты. Это необходимо для того, что правильно определить, сколько материала потребуется для установки изделия. Рассчитать периметр комнаты довольно просто. Для этого существует определенная формула. Вам нужно всего лишь измерить все стены, сложить их размер и округлить полученный результат до числа, которое делится на 3.
Такие простые расчеты могут подойти для помещения площадью от 8-10 кв. м до 100-150 кв. м. Если вам нужно оформить потолок в помещении большего масштаба, то лучше не пытаться делать расчеты самостоятельно, а обратиться к онлайн калькулятору, который быстро и точно произведет все нужные вычисления. Также в таких случаях уместно использовать масштабную схему сооружения.
Большинство специалистов советуют уделять отдельное внимание решетке. При укладке они рекомендуют не обрезать ее больше, чем наполовину. Иначе во время установки потолка придется затратить чересчур большое количество материалов
Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет
Иначе во время установки потолка придется затратить чересчур большое количество материалов. Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет.
Отрицательные стороны
Потолок Армстронг имеет недостатки:
монтаж такой конструкции уменьшает высоту помещения, поэтому для большинства квартир это неприемлемый вариант;
при установке плиток из минерального волокна учитывают возможность залива помещения соседями сверху; если такая вероятность есть, то лучше выбрать металлические или пластиковые панели;
при частой смене в комнате температуры, влажности со временем минераловолоконные плиты желтеют и теряют цвет;
пластины из минерального волокна неустойчивы к механическим повреждениям, при неосторожной эксплуатации их легко повредить.
Простота замены пластин, их невысокая стоимость устраняют большинство имеющихся недостатков. В запасе всегда надо иметь несколько плиток.
Технология монтажа такой конструкции простая. Здесь не требуется наличие специальных инструментов и навыков. Изучив порядок установки потолка Armstrong, справиться с работой смогут даже 2 новичка.
Советы и рекомендации
Нужно использовать в работе только проверенные, качественные материалы и инструменты. Смонтированный потолок не один год будет радовать и дизайном, и качеством исполнения.
Специалисты рекомендуют придерживаться следующих советов:
- монтажные работы с гипсокартоном нужно проводить в сухом помещении;
- использовать уровень на всех этапах работ;
- звукоизолировать потолки можно с помощью минеральной ваты. Она заполняет пространство в смонтированном каркасе;
- чистить навесной потолок с подсветкой нужно не очень часто. Необходимо смотреть на степень загрязнения;
- толщина такого потолочного покрытия должна быть достаточной. Пошаговая технология монтажа и сам чертеж зависит от этого показателя. Сборка более качественного материала происходит легче;
- выполняя ремонт, не забудьте предварительно приобрести комплектующие, крепеж, штапик и другие, не забудьте также оставить отступ под шторы;
- листы ГКЛ должны некоторое время пролежать в горизонтальном положении, так их будет легче собрать.
Подвесной потолок – это простой и недорогой способ выровнять основание, который обеспечивает дополнительную звукоизоляцию. Осуществить самостоятельно монтаж подвесных конструкций несложно. Но стоит следовать инструкциям от производителя, иметь все необходимые инструменты и минимальные знания об установке. С помощью декоративных отделочных элементов можно создать стильное, качественное и уникальное потолочное покрытие. Оно прослужит очень долго, так как на все конструктивные элементы производители предоставляют большой гарантийный срок. Сейчас такие потолочные покрытия вешают достаточно часто.
Можно смело экспериментировать с дизайном и оформлением кассетного потолка своими руками. При соблюдении всех условий, потолки будут украшать помещение не один десяток лет. Каждый тип потолка уникален по-своему. Гипсокартон расширяет ряд дизайнерских решений, подвесные потолки «армстронг» долговечны и просты в монтаже, система натяжных потолков предоставляет огромный выбор цветовых решений.
О том, как осуществить монтаж кассетного потолка CESAL в туалете, вы можете посмотреть в этом видео.
Что такое подвесной потолок типа армстронг
Подвесной потолок Армстронг легко и быстро монтируется, что имеет большое значение при огромных площадях современных супермаркетов. Армстронг состоит из:
- Легкого каркаса;
- Подвесной системы из проволоки или специальных струн;
- Зажимных лепестков, которые крепятся к железобетонным плитам перекрытия с помощью дюбелей;
- Модульных плит, размер которых обычно составляет 600х600 мм.
Самая трудоемкая операция при установке подвесного потолка армстронг своими руками – это монтаж каркаса, состоящего из пристенного профиля и основного каркаса из Т-образного профиля, имеющего длину 3,7 м; 1,2 м; 0,6 м. Плиты, которые укладываются внутрь ячеек каркаса, могут быть разнообразны — из любого материала, всевозможных цветов, с различными акустическими характеристиками. При монтаже таких потолков применяются светильники размером 600х600 мм – растровые, совпадающие по размерам с плиткой потолка и имеющие люминесцентные лампы, а также могут быть точечные светильники различного типа.
