Подключение регулятора скорости вентилятора

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

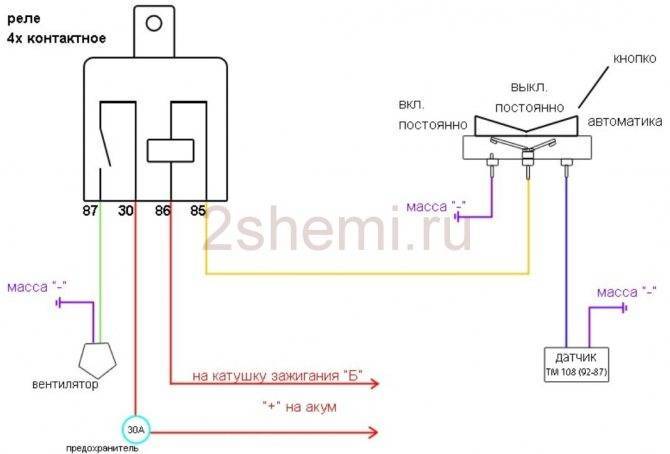

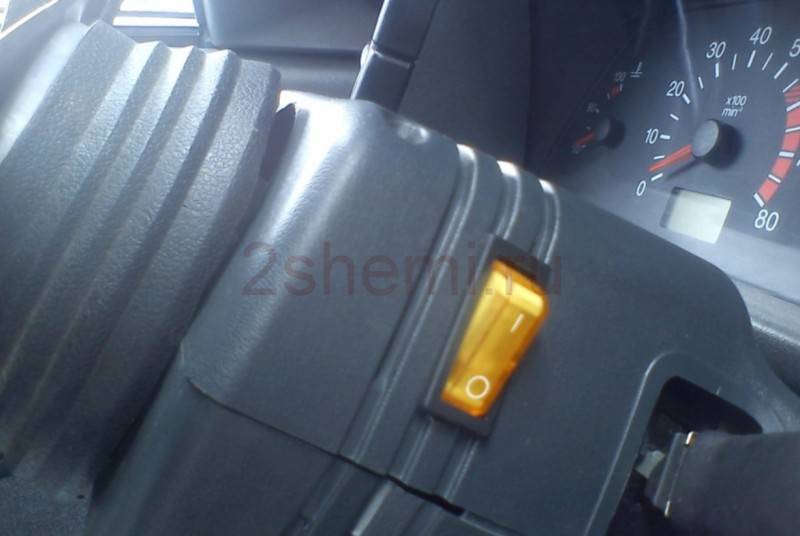

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как проверить включение вентилятор на «Пассате Б3»

После того, как датчик на «Пассате» найден, можно приступать к проверке его работоспособности. Подготовьте небольшой отрезок провода и отсоедините провода из разъема. Воспользовавшись проводом, соедините на нем “+” с любым из двух проводов (это скорости вращения винта).

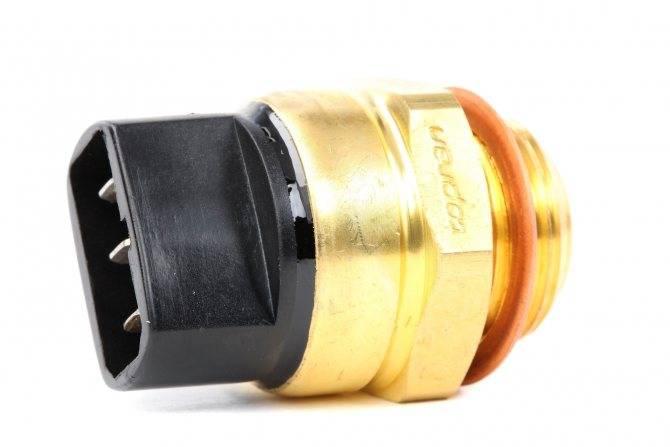

Датчик включения вентилятора на «Пассат Б3»

Если ничего не произошло, варианта может быть два: неисправен двигатель вентилятора, подводящие провода или предохранитель. Если нужно заменить предохранители, отвечающие за защиту электрической цепи, выбирайте номер 30 для автомобилей, где система отопления без кондиционера, и номер 19, если есть печка с кондиционером. Блок с ними располагается под приборной панелью со стороны водителя, за съемной полочкой. Также проверить датчик включения вентилятора на «Фольксвагене Пассате Б3» можно и в домашних условиях. Для этого понадобится небольшая металлическая емкость с водой, два мультиметра и кухонная плита:

Поместите датчик в емкость так, чтобы контакты находились выше уровня жидкости.
Соедините контакты омметра и ДВВ.
Нагрейте воду до температуры, пока датчик не включится, это отобразится на омметре коротким замыканием – вы услышите писк. Запишите этот показатель.
Охладите воду до момента выключения прибора, также отметьте эту температуру.

Снимать датчик вентилятора «Пассата Б3» нужно, соблюдая следующую последовательность:

От аккумулятора отсоединить «минус».
Слить всю охлаждающую жидкость.
Отсоединить электрический разъем.
Вывернуть ДВВ и снять прокладку.

Подключать на место все нужно в обратной последовательности.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

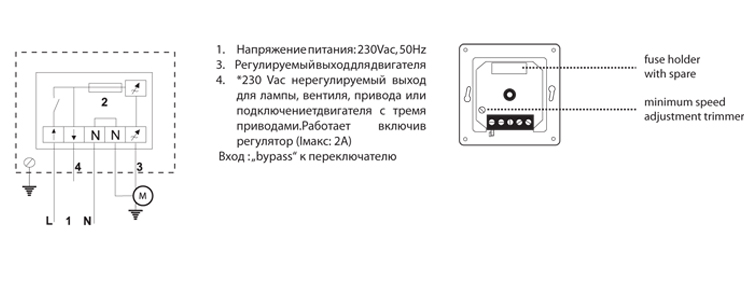

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

Использовать специальные регуляторы, предназначенные для вентиляторов.
Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

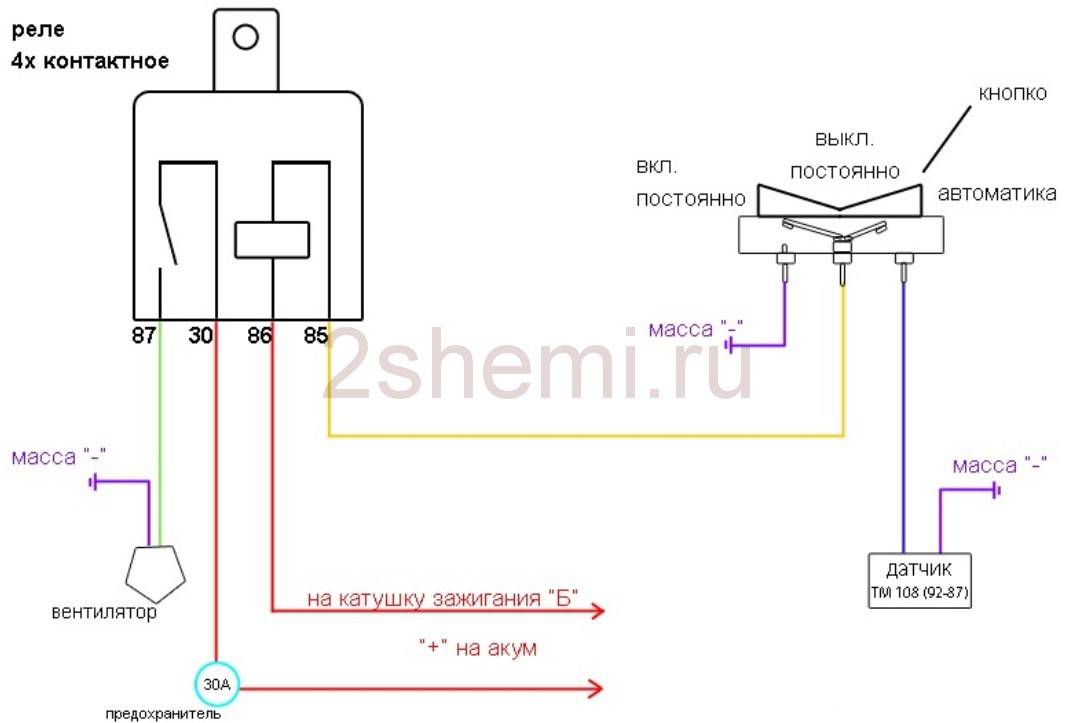

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

Подключение вентилятора в ванной через выключатель

В большинстве ванных комнат нет уличных окон, открывание которых может проветрить и высушить помещение, поэтому при отсутствии или недостаточно сильной тяге в вентканале влажность воздуха в санузле превышает 60%. Это приводит к появлению плесневых грибков на стенах и потолке и неприятному запаху. Кроме того, согласно ПУЭ п.1.1.13, такие комнаты относятся к помещениям с повышенной опасностью поражения электрическим током.

Для решения этих проблем желательно кроме естественной установить принудительную вентиляцию. В квартирах и частных домах для этого в вытяжное отверстие вентканала устанавливаются вытяжные вентиляторы.

Важно! Монтаж системы принудительной вентиляции не отменяет деления ванной комнаты на зоны согласно ГОСТ Р 50571.11-96 Раздел 701 «Ванные и душевые помещения». Перед тем, как подключить вентилятор в ванной к выключателю, необходимо проверить тягу в вентиляционной шахте

Для этого специалисты при помощи специального зеркала пытаются через вентканал увидеть небо, но при отсутствии такого приспособления достаточно к решётке поднести кусочек бумаги или горящую спичку — бумага притянется к решётке, а пламя должно отклониться

Перед тем, как подключить вентилятор в ванной к выключателю, необходимо проверить тягу в вентиляционной шахте. Для этого специалисты при помощи специального зеркала пытаются через вентканал увидеть небо, но при отсутствии такого приспособления достаточно к решётке поднести кусочек бумаги или горящую спичку — бумага притянется к решётке, а пламя должно отклониться.

Если этого не происходит, то необходимо пригласить специалистов для прочистки шахты, иначе установка вентилятора не будет иметь никакого смысла.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
Корпус должен быть влагозащитным классом не меньше IP34.
Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Как поставить кулер на заднюю стенку?

Это место обязательно к заполнению в любом корпусе. И только установленный там вентилятор позволяет существенно снизить температуру внутренних компонентов компьютера.

Особенно хорошо в этом случае отводится тепло от процессора, если в вашей сборке кулер CPU башенной конструкции, который направлен на заднюю стенку.

Как правило, на задней стороне корпуса ПК производитель предусматривает одно посадочное место для вентилятора, который нужно расположить на выдув.

Чтобы совместно с передним вентилятором, работающим на вдув, создавался сквозной поток воздуха. Тепло в этом случае будет выводиться наружу.

В стандартных корпусах места на задней стенке мало, поэтому посадочный размер обычно маленький: 80 или 120 мм.

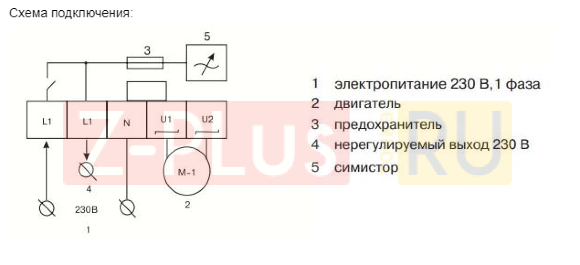

Подключение регулятора скорости вентилятора vents

Однофазный тиристорный регулятор Вентс РС 1-300 предназначен для плавного регулирования скорости вращения вентиляторов мощностью до 300 Вт (ток до 1.5А). Возможно подключение нескольких вентиляторов к одному регулятору параллельно, если суммарная мощность этих вентиляторов не превышает 300 Вт.

Применяется в системах вентиляции для включения или выключения, плавного регулирования скорости вращения двигателей вентиляторов, управляемых напряжением.

Технические характеристики

Параметр	Величина
Напряжение в сети, В	230
Габариты АхВхС, мм	95х85х60
Номинальный ток, А	1,5
Максимальная температура окружающей среды, С	40
Защита, класс	IP 40
Масса, кг	0,11

Конструкция и управление

Корпус регулятора изготовлен из пластика. Регулятор отличается высокой эффективностью, точностью управления. Включение на максимальную скорость посредством поворота ручки управления. Регулирование ведется от максимального значения до минимально возможного значения напряжения (при котором вентилятор стабильно вращается). Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.

Монтаж

Регулятор предназначен для установки внутри помещений на стене, в скрытой монтажной коробке. Может устанавливаться в стандартные электромонтажные круглые коробки.

Источник

Зачем регулировать скорость

Итак, возникает резонный вопрос, для какой цели необходимо осуществить подключение вентилятора к регулятору скорости. Прежде всего стоит упомянуть про реальные возможности и ресурс вентилятора. Если на протяжении всего срока его эксплуатации он будет работать на полной своей мощности, то это приведет к сокращению срока эксплуатации или выхода из строя ряда деталей. Как следствие, наступают поломки.

Совет! Выбирая вентилятор для помещения обязательно учитывайте площадь комнаты, ведь у каждого прибора есть свой максимум. Если установить его в сильно большой комнате, то он будет работать под серьезной нагрузкой. По этой причине выбирайте то устройство, у которого есть запас мощности.

Современная жизнь требует использования большого количества бытовой техники. Так, в них есть различные детали и элементы, которые при работе нагреваются. Чтобы они не перегревались устанавливаются вентиляторы, например, в компьютере или духовом шкафу. И не всегда требуется, чтобы подключенный вентилятор работал на всю свою мощность. Ведь зачастую нагрузка на технику может незначительно увеличиться, а если вентилятор будет работать с одной скоростью, то может произойти перегрев.

Только представьте себе офис или другое помещение, где наблюдается большое скопление бытовой техники. В процессе ее работы может образовываться шум до 50 децибел. А представьте, если все имеющиеся вентиляторы одновременно будут работать на всю свою мощность. Как следствие, регулятор скорости способен снизить весь шум. Более того, это позволит рационально использовать электроэнергию, ведь далеко не во всех случаях требуется полной мощности устройства.

Как видно, существует множество причин, для чего к подключенному агрегату дополнительно устанавливается регулятор скорости. Теперь рассмотрим основные особенности трех типов регуляторов скорости, а потом узнаем, как выполнить подключение своими руками.

Сообщества › Сделай Сам › Блог › Вентилятор вытяжной и диммер для света — не дружат?

В продолжение темы про вентиляцию на кухне в хрущевке. Итак, в шкафу, закрывающем вентканал, прорезал отверстие, из стены выломал решетку времен царя Хрущева. К стенке шкафа прикрутил… хз, не помню, как называется. В дверце шкафа вырезал отверстие под вентилятор фирмы propellerpro.ru 150. Все это соединил гофрой 150 с хомутами. Подвел 220 — заработало, вентиляцию продуло — появилась тяга. Но надумал я плавную регулировку оборотов, спросил у саппорта вентиляторов — можно, ставьте. Ну, я и поставил. А при включении в вентиляторе появился писк противный. От чего это зависит и как бороться?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Схема Подключения Вентилятора Охлаждения

В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления; комбинацией параллельного и последовательного включения. Вентилятор разгоняет тепло, пропуская необходимый поток воздуха через радиатор, благодаря чему тепло отводится в атмосферу. Вентилятор продолжает кратковременно работать даже после выключения зажигания. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно. Поэтому вооружившись схемами монтажных блоков чя родного который должен быть на авто Как подключить вентилятор охлаждения через кнопку в салоне В 3-х проводных вентиляторах добавляется тахометрический выход. Но есть и минусы у нее. Для решения данной проблемы, необходимо периодически включать вентилятор на такой отрезок времени, который позволит получить несколько достоверных циклов тахосигнала. Для получения низких оборотов напряжение уменьшается, для получения высоких увеличивается. Доработка схемы включения электродвигателя вентилятора Многие ответственные автолюбители могут часами пропадать в гараже, пытаясь не только устранить появившиеся проблемы, но и предупредить возникновение новых неисправностей путем различных усовершенствований и доработок. Для начало заменим клеммы на 2х контактной фишки подключаемой к вентилятору охлаждения.

Как включается вентилятор системы охлаждения

Модернизация схемы управления

Характеристики вентиляторов

Правильно подобрать вентилятор с таймером, не зная его основных характеристик, невозможно

Поэтому перед покупкой рекомендуется обратить внимание на параметры, влияющие на эффективность работы и долговечность оборудования

Уровень производительности. Для того чтобы определить необходимую мощность прибора, следует рассчитать объем помещения и результат умножить на восемь. Полученное значение – минимальная производительность устройства.

Наличие посторонних шумов и допустимые нормы. В продаже представлены устройства с шумопоглотителями и без них. Уровень шума, который вентилятор создает во время рабочего процесса, указывается в паспорте устройства.

В том случае, если указанное в документах значение выше, чем 35 дБ, такой прибор покупать не стоит.

Способ управления. Таймеры могут отличаться по принципу ввода необходимых параметров: кнопки, поворотное механическое реле или пульт дистанционного управления. Пользователи должны самостоятельно выбрать для себя наиболее подходящий вариант.

Наличие датчика влажности. Не все устройства оборудованы такой опцией. Но ее наличие позволяет настроить работу вентилятора в зависимости от влажности воздуха в помещении.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.
