Схема подключения конвектора отопления и монтаж экрана

Виды

Принцип работы у всех моделей одинаков — нагревают циркулирующий между элементами нагревательных устройств воздух. Нагретый воздух, становясь легче, поднимается, на его место приходит более тяжелый, охлажденный воздух. Устройства делятся на группы по способу установки, типу нагревательного элемента, мощности, дополнительным функциям.

По способу установки:

1. Потолочные — располагаются практически у потолка помещения.
2. Настенные — нужно вешать на стену, чуть ниже оконных проемов.
3. Напольные — можно поставить в любом нужном месте помещения, возле стены, по центру.
4. Плинтусные — монтируются на месте классических плинтусов вдоль стен.
5. Внутрипольные — погружаются вглубь толщи пола, вдоль больших оконных проемов, внешних стен.

Нагревательные элементы:

1. Игольчатые.
2. Оребренный ТЭН.
3. Монолитные.

Мощность — 1.5-2.5 кВт. Реже встречаются модели с большими, меньшими характеристиками. Мощности 1.5 кВт хватает для отопления комнаты с одной внешней стеной, площадью около 10-15 кв. метров, 2.5-3 кВт выдерживает стандартная проводка.

Варианты отопительных систем

Итак, рассмотрим существующее оборудование, которое позволит сделать электрическое отопление в доме экономичным и дешевым.

Использование котла

Установка электрического котла, который будет нагревать воду в системе домашнего отопления, прогревая помещение, является первым, наименее эффективным вариантом. Конечно, в интернете Вы можете увидеть кучу информации, в которой говориться об экономичных котлах, позволяющих сократить расход до 80%, но все это бред. Единственный вариант сокращения затрат – установка терморегуляторов и различной автоматики, которая будет включаться только при падении температуры в комнате, а также в определенное время суток. Все остальные разговоры о новых конструкциях изделий либо пониженной мощности это только рекламный ход. Если Вы купите котел маленькой мощности – на подогрев воды для отопления дома ему потребуется больше времени, поэтому то на то и выйдет.

Использование ИК-панелей

Установка инфракрасных обогревателей более разумное решение и, скорее всего, наиболее выгодное. Дело в том, что данные изделия нагревают не воздух в помещении, а определенные объекты (пол, стены, шкаф), от которых в дальнейшем и происходит передача тепла. Если в предыдущем варианте горячий воздух будет подниматься к потолку и сразу же остывать, то в данном случае тепло направлено к полу, что более разумно (люди по потолку не ходят).

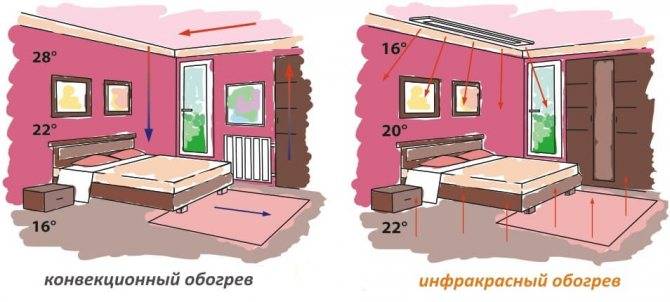

Данная схема показывает эффективность экономичной системы отопления частного дома:

Вы все видите сами, поэтому доказывать больше нечего. Следует только отметить, что ИК-устройства могут работать эффективнее, если добавить к ним терморегуляторы. Одного регулятора вполне достаточно на управление тремя обогревателями в системе экономичного отопления частного дома. О том, как подключить терморегулятор к инфракрасному обогревателю, мы рассказывали в отдельной статье.

Использование конвекторов

Многие производители убеждают, что электрический конвектор эффективно прогревает помещение и в то же время затрачивает небольшое количество электроэнергии. Вопрос конечно спорный, ведь, по сути, принцип работы изделий похож на вариант с радиаторами (воздух поднимается вверх). Преимущество конвекторов в том, что их установка и подключение не представляют ничего сложного. К тому же, нагрев ТЭНа составляет около одной минуты, что, несомненно, быстрее, чем в случае с водяными радиаторами.

Среди остальных преимуществ электроконвекторов выделяют:

• низкая стоимость (от 2 до 10 тыс. рублей);
• пожаробезопасность (что особо актуально при монтаже отопления в деревянном доме);
• можно постепенно наращивать отопительную систему (не хватит одного конвектора для комнаты, купите еще один и без проблем подключите к сети);
• привлекательный внешний вид;
• беспроблемная работа при скачках напряжения (в частном секторе также актуально);
• компактные размеры.

Отдельно хотелось бы вам порекомендовать изучить такой вариант отопления, как электрический теплый пол. Отзыв о данной системе обогрева вы можете узнать, просмотрев видео:

Применение теплых полов

Мы проанализировали отзывы покупателей, воспользовавшихся данным вариантом, и увидели, что большая часть людей довольны покупкой. Главное – дополнительно установить регулятор температуры, чтобы сделать экономичное электрическое отопление в доме своими руками.

Экраны для конвекторов отопления

Чтобы прибор отопления радовал не только практичностью, но и эстетичностью, его можно дополнить экраном. Это накладки на конвекторы, которые изготавливаются из разных материалов и позволяют скрыть неприглядный корпус прибора. Выпускаются экраны из металла, пластика, дерева, стекла. Основное правило выбора – наличие перфорации, через которую осуществляется теплообмен. Если отверстий на экране недостаточно, передача тепла может сократиться на 40-50%.

На что обращать внимание при выборе накладки:

1. Материал изготовления. Деревянный декор не выдержит высокой влажности помещений, а стеклянные экраны плохо пропускают тепло. Металлические детали должны быть с защитой от влаги и перегрева, а пластиковые отличаться стойкостью к механическим воздействиям.
2. Способ крепления. Различаются экраны навесные, приставные, раздвижные. Проще всего работать с навесными и приставными элементами. Первые удобно крепятся на защелки, а вторые встраиваются в нишу. Такие модели быстро и легко убираются и ставятся на место. Сложнее с раздвижными экранами – их устанавливают по типу раздвижных дверей, и быстро убрать конструкции не получится.
3. Форма, цветовое решение. Размеры декоративных деталей должны совпадать с поверхностью, которую нужно прикрыть. Если размеры окажутся больше, экран придется подпиливать, а это испортит эстетику декора. Цветовые решения выбираются в тон интерьеру.

Не последнее место занимает цена моделей, удобство и простота ухода. В решетки всегда притягивается пыль, и чистить экраны с множеством мелких деталей будет сложно. Неплохим выбором станет навесная пластиковая модель, стойко переносящая влажную уборку – такую накладку можно снять, промыть и поставить на место.

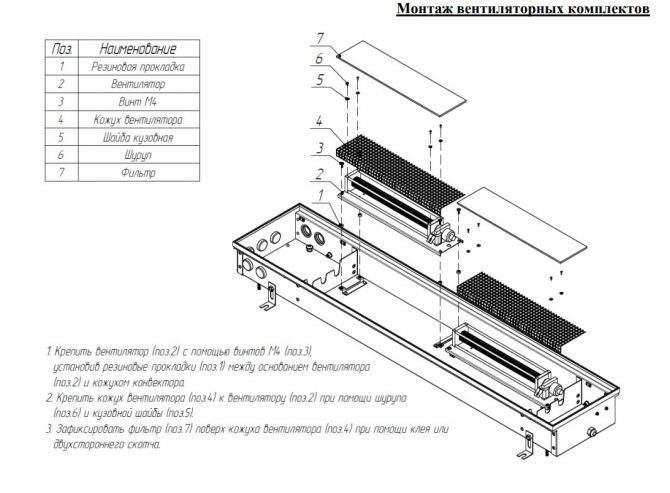

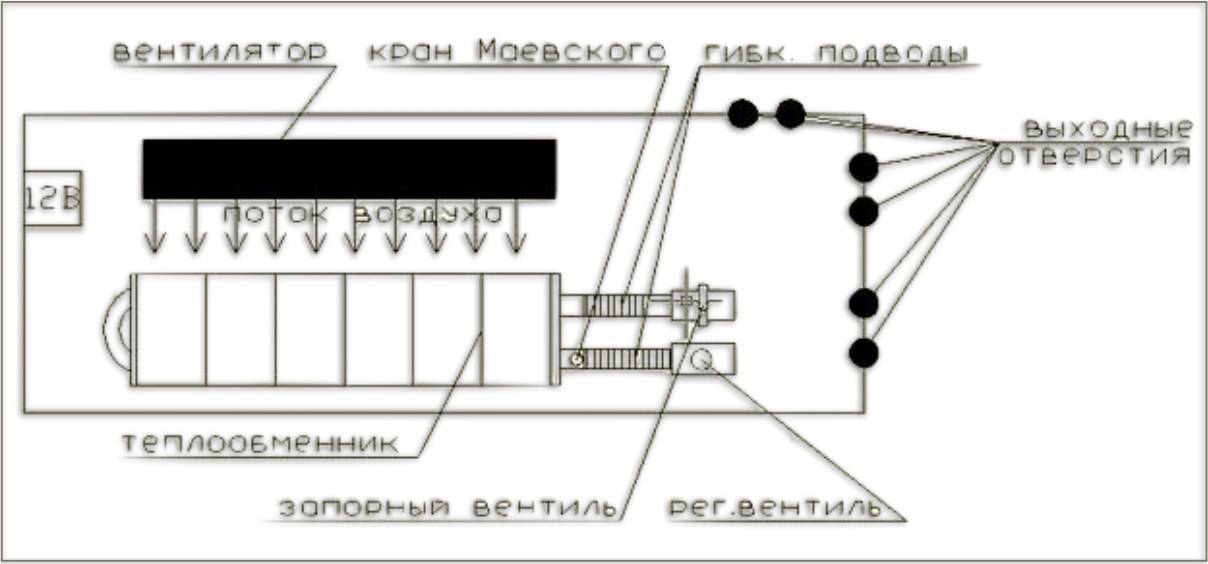

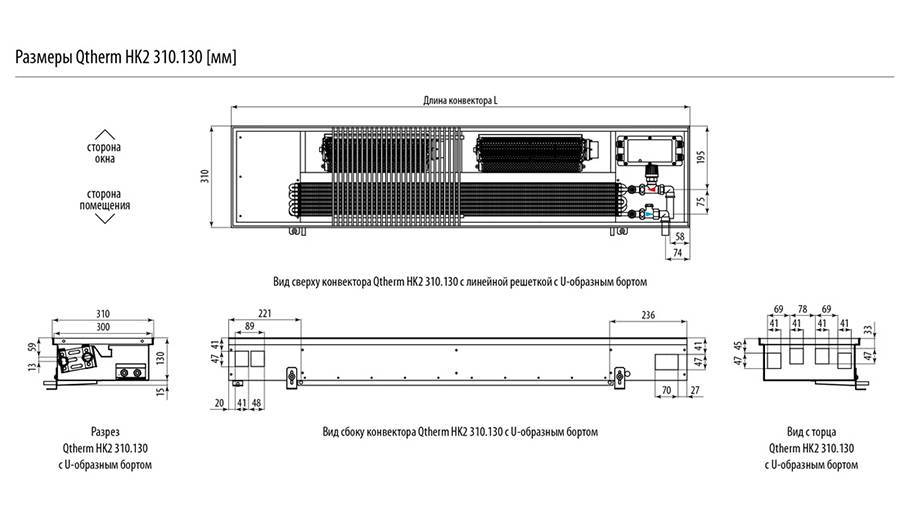

Вентилятор, ближе или дальше от окна?

Положение вентилятора внутрипольного радиатора по отношению к оконному проему зависит от целевого назначения прибора. Если конвектор устанавливается только как тепловая завеса, вентилятор должен располагаться ближе к помещению, и направлять поток теплого воздуха на остекление.

Если основная функция впольного конвектора – обогрев помещения, то вентилятор необходимо устанавливать ближе к оконному проему, чтобы он холодный воздух от остекления направлял через теплообменник в комнату.

Мы рекомендуем всегда устанавливать вентилятор ближе к остеклению. Благодаря увеличенной мощности этих приборов в таком положении они будут справляться с обеими функциями: и обогрев, и отсекание холодного воздуха.

Как обслуживать внутрипольный конвектор?

Как и любое другое отопительное оборудование, внутрипольные конвекторы отопления нуждаются в периодической очистке. Ее выполняют с помощью пылесоса, предварительно сняв защитную решетку. Очищают ребристую поверхность теплообменника, при необходимости используя щетку, удаляют загрязнения и пыль. Саму решетку можно промыть водой.

При гидравлических испытаниях, когда давление в системе отопления превышает номинальное, необходимо убедиться в том, что конвекторы не потекли. Для этого достаточно открыть решетку и осмотреть короб. Если он сухой – значит, конвектор с честью выдержал испытания.

При соблюдении правил установки и обслуживания внутрипольные конвекторы отопления водяные принесут в ваш дом тепло, не нарушая общей дизайнерской идеи. Установленный перед входной дверью конвектор способен задержать до 90% холодного воздуха при ее открывании и создать тепловую завесу. При этом они бесшумны, стильно выглядят и, благодаря разнообразию цветовых решений, отлично вписываются в любой интерьер, даря уют и комфорт.

С вентилятором или без?

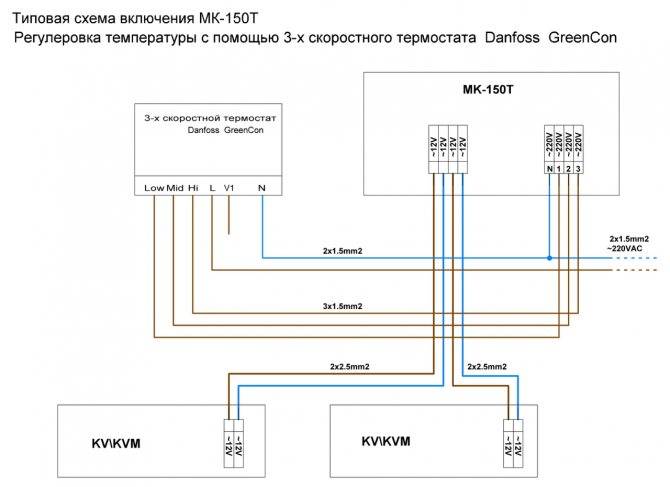

Вентиляторы на внутрипольных водяных конвекторах значительно увеличивают мощность системы в целом, так как они принудительно прогоняют воздух через радиаторы. С использованием вентиляторов можно абсолютно точно регулировать объем проходящего воздуха и соответственно температуру воздуха в помещении. Конечно такой апгрейд системы вывернет из вашего кармана чуть больше денег, но если вы готовы потратиться ради большего уюта — смело устанавливайте, не прогадаете!

Как подключить газовый отопительный конвектор

Правильная установка газового конвектора должна проходить по следующему принципу:

• с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
• затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
• после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
• аналогичным утеплением следует оснастить и выходную конвекторную трубу;
• далее корпус прибора закрепляется на стене строго в вертикальном положении;
• завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

На видео показан один из вариантов установки конвекторов отопления:

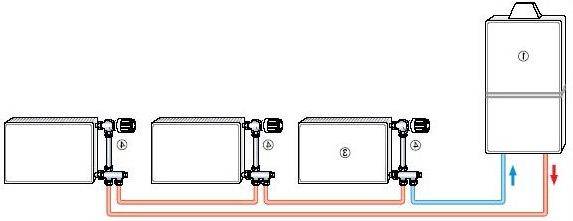

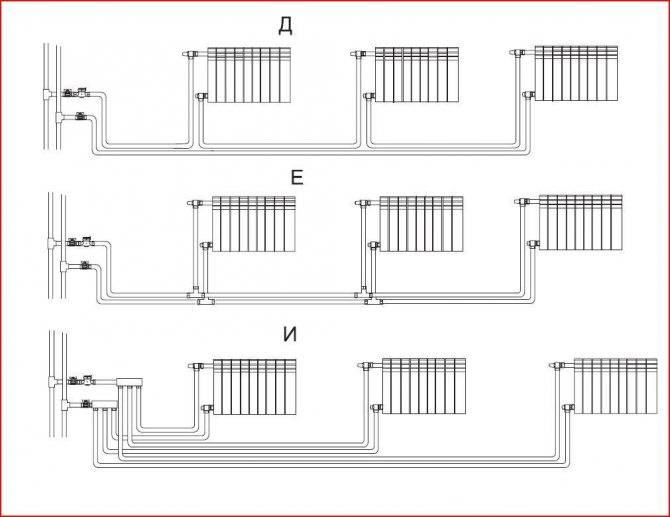

Подключение конвекторов отопления

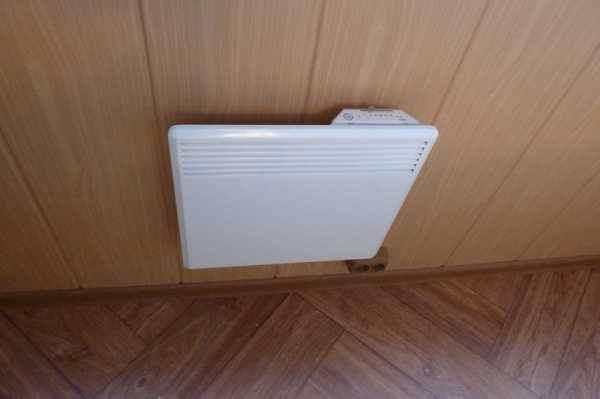

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

1. Распакуйте конвектор и переверните на тыльную сторону.
2. Демонтируйте крепление.
3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
5. Наденьте электроконвектор на установленный кронштейн.
6. Подключите вилку к розетке, включите питание.
7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

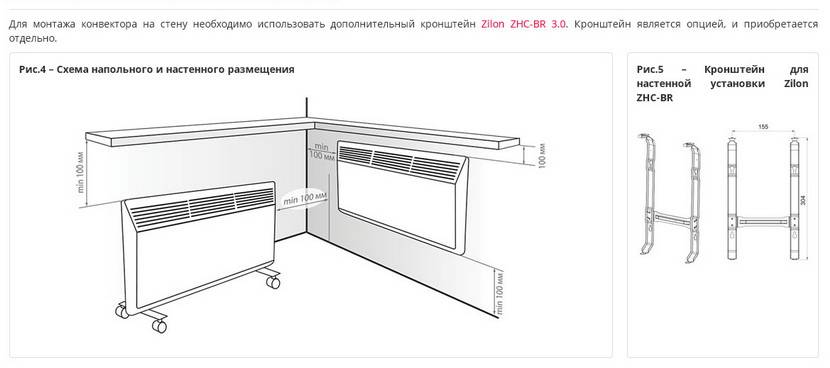

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

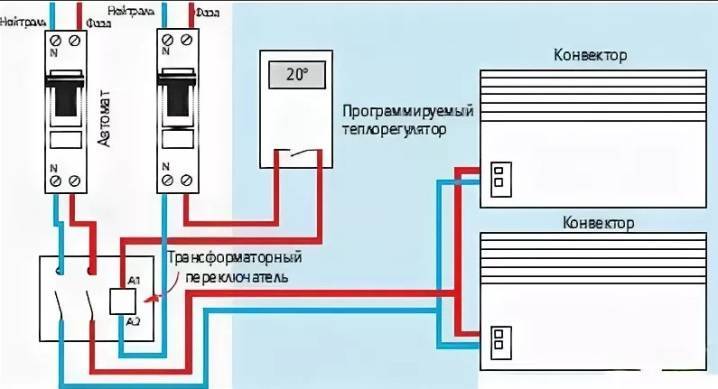

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт). Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

samelectrik.ru

Что такое конвектор отопления, и как он работает

Отопление частного дома » Конвекторы

Современная модель

Сегодня экономия становится основным требованием во всех сферах жизни, включая отопление домов. Тем более что из всех инженерных систем отопление является самым дорогим — как в плане монтажа, материалов и оборудования, так и в плане расхода энергоносителей. Поэтому новейшие технологии в этой области сразу становятся популярными и востребованными. Не исключение и конвекторы отопления.

Сегодня производители предлагают два вида конвекторов, которые работают от разных типов топлива — водяные и электрические. Сравнивать их нет смысла, а вот разобраться в каждом необходимо. Поэтому определим их достоинства и недостатки, типы, принципы работы и эффективность обогрева помещений.

Водяные конвекторы отопления

Первый вариант — водяной напольный конвектор отопления. Существуют разные модели такого отопительного прибора:

• Конвекторы с принудительной циркуляцией теплоносителя.
• С естественной циркуляцией.
• Приборы, которые могут работать во влажных помещениях.

Сегодня этот вид отопительного оборудования очень востребован, потому что обладает рядом достоинств:

Во-первых, это огромный ассортимент как по материалу изготовления, так и по форме, размерам, цвету и ди

Выбор

Нужно руководствоваться стоимостью, целью. Можно использовать как резервное, основное отопление, генератор тепловой завесы перед панорамными окнами, стеклянной стеной (например, на верандах, в зимних садах, теплицах).

Второй признак — мощность устройства. На 10 кв. метров площади должно приходится 1.2-1.5 кВт мощности.

Достаточно приобрести 2-3 прибора, разместить равномерно по помещению вдоль внешних стен, под окнами. Стоит меньше, чем покупка одного мощного устройства, снизит нагрузку на электросеть, создаст запас прочности способу обогрева. Если один сломается, помещение будет обогреваться оставшимися.

Третий важный фактор — дополнительные функции. Делают прибор комфортным, многофункциональным. В обязательное число дополнений входит защита от перегрева, опрокидывания, короткого замыкания. Полезны: увлажнитель воздуха, ионизатор, принудительная циркуляция, дистанционное управление.

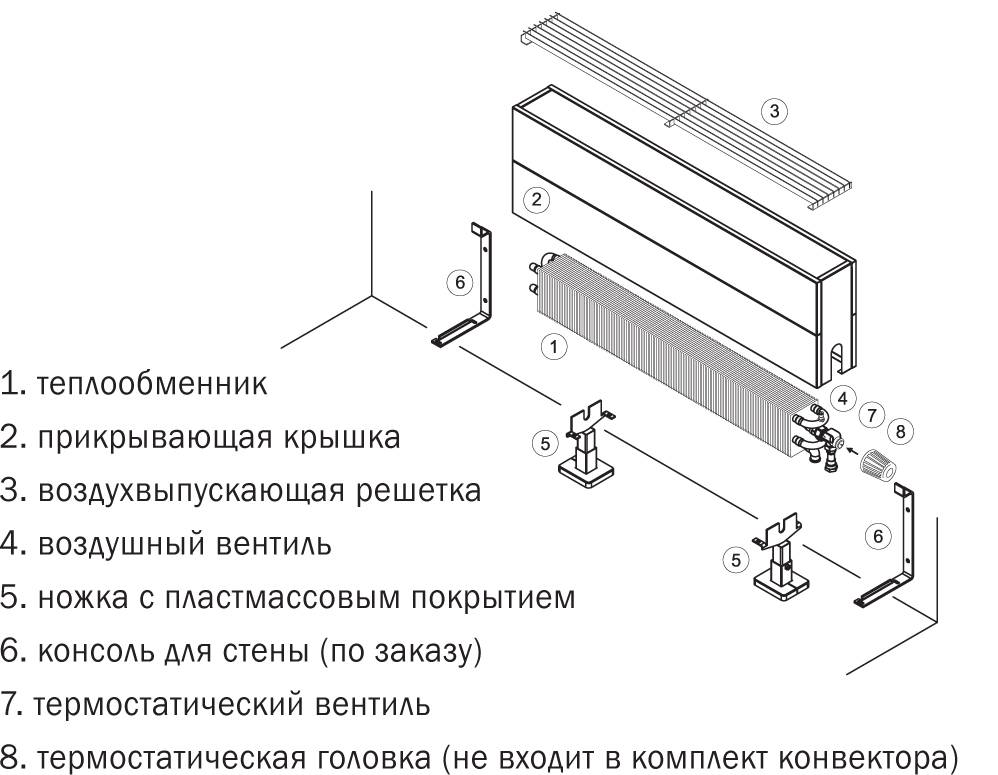

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

• в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
• установка приборов не уменьшает полезный объём помещения;
• быстрый выход в рабочий режим;
• предупреждение образования конденсата на остеклении.

• при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
• конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
• неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Что такое теплообменник

Это техническое устройство, изготовленное из материала с высоким показателем теплопроводности, в котором две среды с разной температурой соприкасаются через перегородку. Именно через стенку прибора от одной среды температура передается другой.

Существует два типа теплообменников:

1. Рекуператоры. То есть те, в которых передача температуры происходит через перегородку.
2. Регенераторы. В них среды с разными температурами соприкасаются с одной единственной поверхностью поочередно.

Принцип работы теплообменника Существует несколько разновидностей теплообменников, отличающихся друг от друга чисто конструктивным исполнением. Это часто используемые варианты:

1. Змеевик – это трубка, накрученная на дымоходную трубу, по которой движется вода.
2. Труба в трубе. Это конструкция в виде цилиндра, насаженная на дымоход. Внутри него протекает вода, которая поступает внутрь конструкции через нижний патрубок, а выходит через патрубок, установленный верхней части теплообменника. Нагрев жидкости происходит через стенку дымохода.
3. Спиральные. В быту применяются редко, потому что конструктивно – это емкость, в которую укладывают по спирали (по внутренним стенкам) трубу, внутри движется горячая среда. К сожалению, в таком виде дымоход работать не будет.
4. Кожухотрубные. Это не бытовой агрегат. Его конструкция – это емкость, в которой вставлено большое количество трубок. По ним и перемещается среда с большой температурой, а между трубками движется вода.
5. Пластинчатые, их еще называют конвекторами. Эта модель такая же, как предыдущая. Только в ней вместо трубок установлены полые панели, по которым и движется среда с высокой температурой. А между ними вода. Эффективность передачи тепловой энергии здесь зависит от того, в каком направлении относительно друг друга перемещаются среды. Оптимально – навстречу друг другу.

Теплообменный агрегат спирального типа

Существует еще одна классификация, в которой теплообменники делятся на водяные и воздушные. О первых было написано выше. Что касается вторых, то с их помощью в основном организовывают дополнительное отопление помещений. Ярким представителем таких агрегатов выступает гофрированные теплообменники.

Для этого используют стальные гофрированные трубы (они гибкие), которые обвивают . Получается так, что угарные газы с высокой температурой, идущие от топки печи, отдают часть тепла воздуху, проходящему внутри гофры. Последняя соединена с улицей, обычно ее вводят в помещение через отверстие, расположенное близко к полу. Иногда устанавливают маломощный вентилятор для придания воздуху небольшой скорости. Противоположный конец гофры устанавливают в то помещение, где требуется поднять температуру.

Материалы для теплообменников

Обычно дымоход собирают из металлических труб. Редко в парилке бани или других помещениях, кроме основного дома, монтируют керамические или стеклянные дымоходы. Слишком дороги. Поэтому можно смело говорить, что эти конструкции обладают высокой тепловой отдачей. Поэтому на них можно монтировать теплообменник.

Змеевик из медной трубы

Материал для самого теплообменного аппарата выбирается из расчета выдерживания больших тепловых нагрузок, потому что температура угарных газов может доходить до +500С. Плюс, необходимо учитывать негативное воздействие воды на металл. Поэтому трубки змеевика должны быть изготовлены или из медного сплава, или из нержавеющей стали.

Если принято решение соорудить теплообменник типа труба в трубе, то для его изготовления лучше использовать конструкцию из нержавейки или оцинковки.

Обзоры популярных моделей с мощностью 2 кВт

Современный рынок предлагает огромное количество конвекторов с механическим термостатом. Лучшие модели представлены всем необходимым функционалом: двойная изоляция токоведущих частей, защита от перегрева, выбор мощности и экономия электричества. Рассмотрим некоторые модели.

ENSTO EPHBM20P

Электрический конвектор с механическим термостатом 2000 Вт имеет размеры 152,3 x 38,9 x 8,5 см. Регулировать температуру можно с помощью механического термостата. Монтаж прибора универсальный: как напольный, так и настенный. Вес примерно 8,6 кг. Устройство имеет дополнительные опции: защиту от мороза, отключение от перегрева. К недостаткам относят неравномерное распределение тепла по площади корпуса.

Конвектор ENSTO EPHBM20P

Noirot CNX-2 2000

Конвектор с механическим термостатом отличается высоким качеством исполнения. Французская компания Noirot – крупнейший производитель отопительной техники. Площадь обогрева прибора 25 квадратных метров при мощности в 2 кВт. Корпус выполнен из защитного покрытия. Размеры 74 x 44 x 8 см. Модель CNX-2 2000 – компактная, бесшумная, с надежными колесиками. К недостаткам модели относят некачественные ножки, которые при эксплуатации отламываются, и короткий шнур. Изделие относятся к премиум-классу.

Конвектор Noirot CNX-2 2000

Electrolux ECH/AG2-2000 MF

Конвектор выполнен из влагозащитного корпуса и имеет размеры 80 x 41,3 x 11,2 см. Вес небольшой — 5,15 кг. Может монтироваться на стену, комплектуется дополнительными колесиками. С помощью механического термостата можно выставить два уровня мощности: 1000/2000 Вт.

Конвектор Electrolux ECH/AG2-2000 MF

Ballu RED Evolution BIHP/R-2000 White

Недорогой конвектор с механическим управлением российского производства имеет оригинальный дизайн. Размеры изделия 80 x 41,3 x 11,1 см. Отличает данную модель выключатель со световым индикатором. Передняя поверхность выполнена из металлической сетки. Вес составляет 5,4 кг. К достоинствам относят универсальность модели: прибор устанавливается на стену и как отдельно стоящее устройство.

Конвектор Ballu RED Evolution BIHP/R-2000 White

Электроконвекторы с механическим управлением – оптимальный вариант для тех, кто ценит безопасность, удобство и надежность. Красивый дизайн отопительной техники в сочетании с высокой эффективностью делают климатическую технику незаменимой в жилом помещении.

Принцип устройства прибора

Если говорить о конструктивных особенностях, то в составе настенного конвектора можно выделить корпус, элемент нагрева (закрытый тип), терморегулятор и датчики температуры и отключения устройства в случае перегрева. Рассмотрим элементы устройства более подробно.

Цены на электрический конвектор

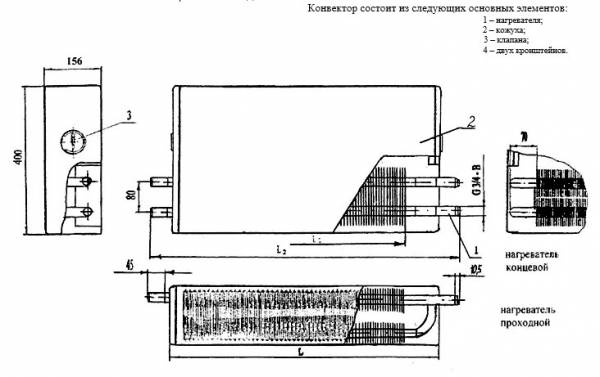

электрический конвектор Схема устройства конвектора

Прежде всего, важен сам корпус. Обычно это короб, изготовленный из тонкого алюминия, стали или же пластика высокой прочности (реже). Небольшой вес корпуса позволяет устанавливать прибор на любую стенку, даже при больших габаритах конвектора. Такой корпус подобен вертикальной трубе, где температуры значительно разнятся на входе и выходе. Это способствует высокой тяге, а значит и сильному конвекционному воздушному потоку.

На задней части панели прибора есть кронштейны, которые позволяют без проблем подвесить конвектор на стену.

Bonjour CEG FN-meca 500 Вт

Итак, внизу конвектора имеются входные отверстия, куда поступает холодный воздух. В зависимости от модели, нижняя часть может быть как с окошечками, так и с одним длинным проёмом. Также на входе располагается термодатчик. Он отвечает за включение и выключение нагревательного элемента: при достижении нужной температуры прибор перестанет греть воздух. И наоборот, как только входящие воздушные массы распознаются датчиком как недостаточно тёплые, элемент нагрева включается, и работа конвектора продолжается. Это очень удобно и значительно экономит расход электричества.

Через нижние отверстия в прибор попадает холодный воздух, а выходит тёплый из верхних

Попавший внутрь холодный воздух становится теплым за счёт работы нагревательного элемента. Таковых в конвекторе может быть несколько. В разных моделях нагревательные элементы различны: это могут быть спирали, модули – что угодно.

В верхней части прибора располагаются отверстия выхода. Именно туда направляется нагретый воздух, оттуда он и поступает в помещение. Некоторые конвекторы оснащены небольшими шторками, с помощью которых можно менять направление тёплых воздушных масс.

Управляется прибор стандартно: выключателем. Каждый оснащён индикаторами и термостатом, а некоторые имеют различные дополнительные функции.

Некоторые аппараты не оснащены термостатом, но его можно приобрести отдельно

Данный принцип устройства настенного конвектора является классическим, он характерен практически для любого подобного прибора. Существуют модели с иной конструкцией и большим оснащением.
