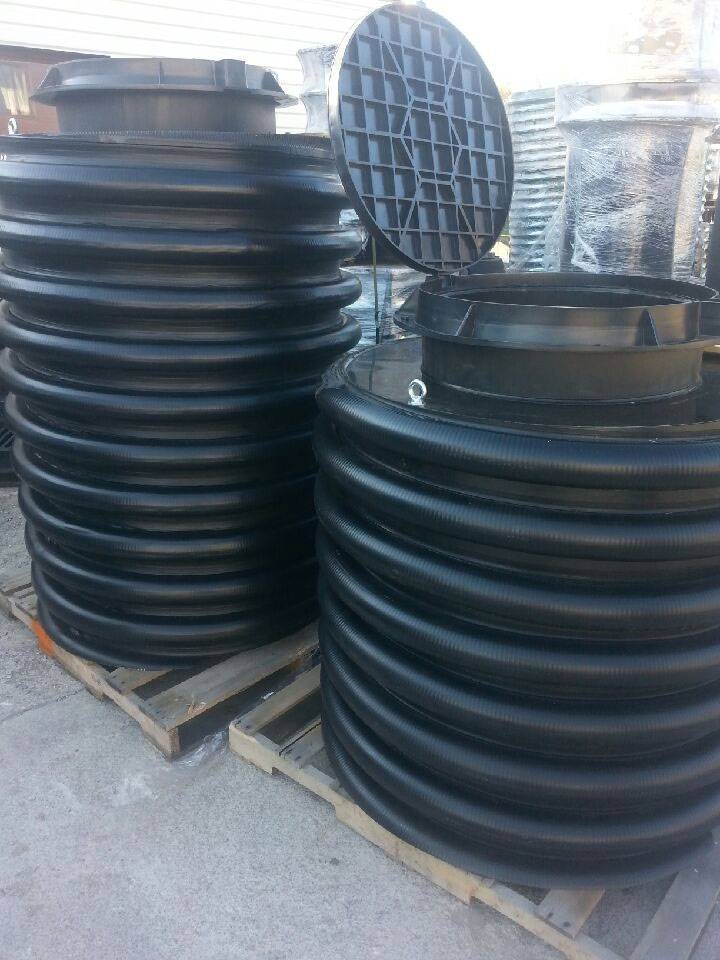

Пластиковые кольца для колодца: виды, размеры, установка

Преимущества пластиковых колец

Пластиковый/полимерный/полиэтиленовый колодец обладает рядом неоспоримых достоинств:

устойчивость к коррозии;
устойчивость к механическим воздействиям, вибрациям, смещениям;
максимальная жесткость и герметичность соединений;
отсутствие риска утраты герметичности вследствие перепадов температур, заморозков на грунтах, изменения уровня грунтовых вод;
возможность выполнения монтажных или реконструкционных работ в сложных условиях (поднятие уровня грунтовых вод, заморозки, смещения и т.п.);
оперативный и легкий монтаж, отсутствие необходимости в привлечении грузовой техники;
возможность разрезания и сваривания, адаптации и подгонки под индивидуальные особенности любого проекта инженерных систем;
надежность и герметичность в местах входа труб или кабелей и т.д.

Для удобства дальнейшего обслуживания колодца, компании-производители пластиковых колец предлагают оснащать их литой полимерной лестницей. Если в железобетонный и кирпичных конструкциях лестница реализуется методом вставки (приваривания) железных прутьев, нарушающих целостность стен колодца, то в случае с литыми конструкциями и полиэтиленовыми кольцами этот недостаток отсутствует.

Минимум нарушения целостности колец – еще одно важное преимущество пластиковой технологии сооружения колодца.

Объем и вес железобетонных конструкций

Объемно-весовые характеристики горловин зависят от вида элементов, из которых они устроены. Вес горловин, выполненных из стеновых колец, составляет 0,6-1,0 т; объем изделия колеблется в пределах 0,24-0,97 кубических метров. Вес горловин, изготовленных из опорных колец, равняется 50 кг, объем – 0,2 кубических метра. Кольца горловин колодцев из доборных элементов выполняются по индивидуальным заказам. Их вес и объем зависят от конструкции элементов, толщины его стенок и конфигурации. Во многих случаях такую горловину сооружают методом литья по месту. В этом случае соотношение между массой бетона и объемом определяется удельной плотностью материала, которую вычисляют с помощью коэффициента: 2,2 кг/дм кубический.

Преимущества и недостатки

Применение изделий из пластмассы имеет свои плюсы:

устойчивы к коррозии;
обеспечивают герметичность и надёжную прочность соединений;
хорошо переносят вибрацию, механические нагрузки и смещение;
пластичность материала позволяет устанавливать конструкции под проезжей частью, так как кольца не деформируются и не смещаются;
установка пластиковых элементов не требует определённых погодных условий, им не страшен мороз и высокий уровень грунтовых вод;
на герметичность не влияют неблагоприятные условия, например, заморозки, и возможная усадка;
легкий монтаж подразумевает возможность любого дизайнерского решения, так как кольца можно разрезать и сваривать;
при установке не требуется тяжёлая техника, что удешевляет их установку;
появляется возможность герметичного вхождения других элементов: кабелей и трубопроводов;
в полимерных стенках нет пор, в которых бы развивались микроорганизмы.

Недостатки изделий из полимера:

дорогая технология сварки;
для установки монолитных колец с большими габаритами требуется техника;
не переносят падения и механических ударов в стенки;
во время паводка незакреплённые кольца всплывают.

Альтернативой могут служить гофрированные трубы.

Плюсы и минусы пластиковых колодцев

Особенно хорошо видны сильные стороны пластиковых колодцев на фоне стандартных водных сооружений из железобетона:

Легкость. Малый вес конструкций из пластика позволяет при перевозке и монтаже обойтись без привлечения специальной грузоподъемной техники. Это не только удешевляет проект, но и позволяет реализовать его самостоятельно, заручившись поддержкой пары помощников.

Герметичность. Одно из самых важных достоинств: в первую очередь это касается пластикового колодца бесшовного типа. Продуманная технология соединения позволяет обеспечить хороший уровень герметичности также сборной продукции. Для стыковки отдельных частей там предусмотрены уплотнители из резины с хорошей продолжительностью службы.

Гигиеничность

Для питьевых колодцев очень важно, чтобы материал шахты не источал никакие вредные токсины и соответствовал другим санитарным требованиям. Полимерные водные сооружения абсолютно соответствуют всем существующим нормативам, исключая любую опасность отравления

Стойкость к всплытию. Чтобы из-за небольшого веса пластиковые колодцы не всплывали под воздействием паводков или морозного пучения грунта, им сообщается специальная гофрированная структура. Дополнительной фиксации конструкции данного типа можно не проводить.

Благодаря своей гофрированной структуре пластиковые колодцы защищены от всплывания

Прочность. Для изготовления полимерных колодцев используется пластик высокой прочности. Изделия большого диаметра дополнительно оснащаются наружными ребрами жесткости. Это позволяет не переживать за сохранность шахты из-за высокой нагрузки на сжатие при грунтовых сдвигах.

Химическая инертность. Стенки пластикового водного сооружения полностью инертны к воздействию химических элементов почвы. Как результат, им не грозит ни коррозия, ни преждевременное разрушение. Из-за того, что материал стенок вообще не впитывает влагу, гарантируется значительная продолжительность его эксплуатации: она в несколько раз больше, чем у железобетонных конструкций.

Стойкость к температурным колебаниям. Пластик, использующийся для изготовления колодцев, комфортно чувствует себя в температурном диапазоне -70…+50 градусов. Это дает возможность применять изделия этого типа практически в любой климатической зоне.

Разнообразие размеров и конструкций. Продукция представлена в продаже в огромном ассортименте размеров, диаметров и конструкций. Это дает возможность подобрать для себя наиболее оптимальный вариант, с ориентацией на его назначение и место установки.

Наряду с положительными характеристиками имеются у колодцев из пластика и слабые стороны, сдерживающие их более значительное распространение:

Стоимость. Пластиковые изделия на порядок дороже железобетонных.

Ограничение по глубине погружения. Несмотря на высокую прочность пластика он проигрывает в этом отношении бетонным кольцам. Как результат, существует ограничение на глубину установки полимерной шахты (15 м).

Меньшая жесткость

По степени жесткости конструкции из полимеров также уступают железобетону, поэтому во время их установки необходимо соблюдать определенную осторожность

В качестве уплотнителей на сборных конструкций рекомендуется использовать только качественные прокладки, иначе со временем на стыках образуются протечки. Сделав выбор в сторону пластикового колодца, нужно обязательно требовать у продавца соответствующий сертификат качества, чтобы обезопасить себя от приобретения низкокачественной подделки.

Область применения

Область применения затрагивает обустройство сооружений, отличающихся высокой герметичностью. Именно поэтому железобетонные изделия используют для обустройства септика. Септик, это та же сливная яма, но с возможностью очистки сточной воды. На одном участке может быть установлен септик из двух или трёх частей.

Чем больше колодезный колец вы использовали, тем чище будет вода на выходе. В случае с тремя кольцами, септик на выходе может давать почти чистую воду, которую можно использовать для полива огорода.

При использовании колец в качестве основы для септика, их необходимо дополнительно герметизировать. Для этого внешний диаметр углубления в земле раскапывают побольше, производят монтаж септика, после чего снаружи обмазывают битумом.

Использование ЖБИ колец для выгребных ям

Используя колодезные кольца, сегодня можно обустроить приямок для скважины. Это углубление на величину до 2 метров, где в перспективе может быть установлено оборудование. По умолчанию, на основании такого приямка расположен оголовок скважины. Оборудование для скважины рекомендуется ставить в домах, поскольку здесь оно будет подвергаться меньшим воздействиям влаги. Таким образом, реле давления больше работать без сбоев.

Применяются железобетонные кольца и для обустройства колодцев. В таком случае, они могут быть с основанием и крышкой. Это позволит сохранять чистоту воды, используемой для питья и поливов. Диаметр выбирается не самый большой, чтобы столб воды соответствовал желаниям заказчика.

В остальном, железобетонные кольца применяются для нужд канализационных систем, для прокладки коммуникаций под землёй, для сооружения дренажных подземных отверстий. Они способны выдерживать значительные нагрузки извне со стороны грунта, и не разрушаться под действием влаги долгое время. Выполнив необходимую герметизацию стыков, вы сможете добиться 100%-изоляции, что актуально при монтаже кабеля, труб и других систем коммуникаций внутри колец.

Несколько рекомендации по выбору полимерных колец для колодцев

Перед тем как выбрать и приобрести тот или иной вариант пластиковых колец, следует учесть некоторые рекомендации:

Если выбор уже сделан в пользу определенной модели полимерных колец, то перед их приобретением следует самостоятельно просчитать требуемую глубину колодца, котлована под его сборку, необходимое количество изделий для постройки шахты колодца, их размеры, толщину их стенок, а также другие параметры как колец, так и доборных элементов. Лучше всего составить проект, в который и будут внесены все необходимые величины.

Например, для камеры септика расчет ведется от количества проживающих в доме и от оснащения его сантехническими устройствами. Может приниматься в расчет и просто объем накопительной емкости, необходимой, скажем, для хранения запасов воды для различных нужд.

Кстати, если отталкиваться в расчетах приходится от уже известного (рассчитанного) объема накопительного колодца или камеры септика, то можно воспользоваться следующим онлайн-калькулятором:

Калькулятор расчета рабочей высоты камеры септика и количества колец для ее возведения

Все просто: подставляются известные значения – и получается результат. Важный нюанс лишь в том, что просчитывать приходится именно рабочую высоту колодца, то есть до той высоты, где в шахту входит подающая труба или патрубок перелива в следующую камеру.

Над этой точкой до поверхности земли могут быть такие же кольца в небольшом количестве либо конический переход к горловине с люком.

Если позволяют финансы, то лучше всего остановить выбор на двухслойных гофрированных трубах из ПНД. Они обеспечат абсолютную герметичность конструкции, так как она имеет стык только с донной частью. Подойдет этот вариант пластикового изделия и в качестве вкладки при ремонте бетонного колодца.
При герметизации стыков колец (если там не предусмотрены штатные уплотнения) следует использовать влагостойкие герметики или качественную сварку. Иначе через зазоры, которые могут со временем образоваться на швах, в шахту будут проникать грунтовые воды, несущие массу загрязнений, что неизбежно приведет к необходимости чистки и дезинфекции колодца. А это – очень хлопотное дело.

Приобретаемые пластиковые изделия должны иметь сертификаты соответствия всем санитарным и технологическим нормам

Особенно важно проверить документы при покупке колец или трубы для обустройства колодца для питьевой воды.
При проведении монтажных работ крайне необходимо с высочайшей строгостью соблюдать правила техники безопасности. Даже если колодец будет неглубоким, всего полтора ÷ два метра, кольца, прежде чем подавать их принимающему мастеру, находящемуся в котловане, необходимо привязывать к устойчивой неподвижной опоре прочной веревкой. Это нехитрое приспособление поможет предотвратить травмы, так как будет осуществляться страховка оставшимися наверху работниками

Даже нетяжелый предмет, упавший на голову сверху, может причинить немало неприятностей. А вес некоторых полимер-песчаных колец доходит и до 50 ÷ 60 килограмм!

Это нехитрое приспособление поможет предотвратить травмы, так как будет осуществляться страховка оставшимися наверху работниками. Даже нетяжелый предмет, упавший на голову сверху, может причинить немало неприятностей. А вес некоторых полимер-песчаных колец доходит и до 50 ÷ 60 килограмм!

Размеры пластиковых колец для колодца и цены

Стандартные размеры колец:

диаметр — 800-1500 мм;
высота — 500-1000 мм;
толщина стенок — 50 мм.

Стоимость:

Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
Конусный переход с люком — 2000 руб.
Днище — 1600 руб.
Колодец сборный, комплект — 17160 руб.
Цельнолитая конструкция с крышкой — 28600 руб.

Выбор диаметра

Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.

В соответствие с нормами колодцы должны иметь следующий диаметр:

обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
инспекционные — 315-600 мм (канализация, дренаж);
накопительные емкости — 400-1500 мм (ливнестоки).

Составные части для колодца.

Высота

То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:

Кинета с лотковой частью имеет высоту 400-600 мм.
Плоское днище — 400 мм.
Стандартный размер шахты — 1000 мм.
Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
Конусная горловина — 560 мм.
Бетонное разгрузочное покрытие с люком — 604 мм.

Устройство колодца из пластиковой трубы

Пластиковые трубы применяются при сооружении колодцев для получения питьевой или технической воды, устройства канализационных колодцев, сооружения смотровых ревизионных и переливных колодцев, а также для поворотных коммуникаций, где движение рабочей среды меняет направление.

На смену бетонным или обсадным металлическим трубам, которые традиционно использовались для выкладывания стенок колодезного котлована, выпускаются гофрированные пластиковые трубы большого диаметра от 40 до 200 см, толщина стенки составляет 5 мм и более.

На сегодня потребителям предлагаются как цельные, готовые к установке конструкции, так и сегментные, сборные варианты, которые можно подобрать согласно требуемой глубине и другим параметрам.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

Особенности и качества установок

При появлении конструкций для обустройства стенок колодца из полимерных вариантов, хозяевам удается избежать множества проблем, в основном тех, которые связаны с нарушением герметичности, и как следствие заиливания колодца и ухудшения качества питьевой воды.

Изделия чаще производят из полиэтилена и полипропилена. Это наиболее подходящие сборные конструкции, не выделяющие вредных примесей, а позволяющие сделать эксплуатацию источника надежной. Устанавливая трубы в таких устройствах, вы заметите простоту в работе и отличную герметичность. При необходимости будет простым и ремонт.

После монтажа пластиковой конструкции для колодцев не требуется дополнительная изоляция трубы, потому вам не потребуются растворы герметика, например, как в железобетонных конструкциях, которые считались альтернативой. Удобство пользования также заключается в небольшом весе конструкции. Их позволительно поднимать и перемещать вручную, без использования машинной техники.

Пластиковый колодец в готовом виде

Также сборные колодезные кольца имеют ряд достоинств:

изготовление на заказ с размерами, которые указывает клиент;
не нужен регулярный ремонт;
легко устанавливать трубы на водопровод;
оптимальная добыча питьевой воды;
достаточный диаметр для установки насосного оборудования и прилегающих к нему элементов;
стенки широкой трубы в сборке способны выдерживать высокое давление с внутренней и внешней стороны одновременно;
не теряются свойства конструкции в продолжительной эксплуатации, сохраняется способность работать, не требуя ремонт при диапазоне температур от -40 до +50 градусов.

Однако, нужно понимать, что конструкция стоит не мало (порядка 1500 рублей за одно кольцо). Сборные варианты отлично подходят в качестве смотровых емкостей и кессонов для колодцев и скважин воды. Полимерные изделия за счет длительного срока службы быстро окупаются. Выбирать подобные установки рекомендуется в зависимости от типа монтажа.

Пластик или железобетон?

Полимеры — как исходное сырьё для труб и ёмкостей — давно применяется для производства элементов систем канализации и водоснабжения. Баки и септики из пластика с готовыми отверстиями и крышками, с системой соединения труб под любым углом сделали монтаж ливневки и канализации высокотехнологичным процессом. Специалистами предлагается сделать таким и возведение колодцев для снабжения питьевой водой. Пищевой полиэтилен, из которого делаются кольца большого диаметра для колодцев, давно не вызывает активного неприятия у сторонников экологически чистой продукции.

В случае изготовления из полимеров изделий, призванных заменить железобетон, важно говорить о прочности. Практика показывает, что только толщина материала от 20 мм позволяет пластиковому кольцу для колодца выдержать возможные динамические нагрузки со стороны грунта при сложной геологии

Лучшие образцы колодезных колец из пластика обладают достаточной толщиной стенок, их специальной спиралевидной формой с усиливающими наплывами, прочными резьбовыми соединениями.

Виды пластиковых колец для колодца

Габаритные размеры и параметры колец зависят от суточной производительности системы (затраченной воды). Пластиковые кольца делятся на несколько видов, мы расскажем немного о каждом.

Ещё совсем недавно к ПВХ относились с большой настороженностью, так как он обладал слишком низкой морозоустойчивостью. В современном мире, благодаря новым решениям, инженеры смогли добиться того, что кольца для колодцев спокойно переносят температурный режим от -70 до +50 градусов. Это позволяет пластиковым кольцам стать конкурентами бетонных кольец.

Виды пластмассовых колец:

Полиэтиленовые кольца. Обладают повышенной герметичностью. Восстанавливают свою форму после замерзания воды.
Полипропиленовые кольца. Пластичны. Износостойки. Позволяют сваривать элементы. Просты в монтаже и полностью герметичны при правильной установке.

Сборные варианты

Установка кольца в колодец.

Сборные пластмассовые колодцы состоят из телескопической вставки, конусообразной горловины, полимерного корпуса, основания. Отдельные части конструкции соединяют с помощью уплотнительных колец. Шахта резервуара — это гладкая или гофрированная пластиковая труба.

Днище камеры изготавливают из композитных термопластичных материалов методом ротационного литья. Форма и высота нижнего кольца определяются назначением емкости (линейная, поворотная, соединительная), а также диаметром подключаемых магистралей.

Основания камер для канализации имеют сформованный лоток, размещенный с уклоном 2°, и отводы для присоединения пластмассовых труб.

Для монтажа конструкций в условиях высокого размещения подземных вод в комплект поставки может входить плита покрытия. Установку пригрузочного элемента осуществляют по окончании всех монтажных работ.

Особенности монтажа полимерпесчаного колодца

Кольца, из которых составляются стенки колодца, весят примерно 60 кг каждое. Остальные части – и того меньше. Если для установки бетонного кольца требуется несколько пар рук и специальная техника, то разгрузить элементы и собрать колодец из композитного материала можно даже вдвоём. После того как кольца, основание и крышка готовы к монтажу, алгоритм действий следующий:

Выкопайте котлован с запасом 15 см к диаметру колец. Для трубопровода нужно вырыть траншеи.
Приготовьте на дне утрамбованную подушку из песка, толщина слоя – 20 см. Второй вариант – сверху неё залить бетонную плиту толщиной до 30 см.
Установите на неё днище полимерпесчаного колодца.
Соберите на плотное соединение кольца-стенки. Места крепления необходимо обработать битумной мастикой или средством-герметиком.
Установите кольцо-конус (тоже герметизируйте) и крышку.
Вырежьте отверстия в корпусе. Для этой цели подойдёт обычная коронка по бетону. Достичь герметичности в местах соединений помогут битум и уплотнители из резины.
Монтаж колодца
Пространство между стенками колодца и котлована необходимо засыпать землёй и утрамбовать. Если грунт недостаточно плотный, и вы опасаетесь, что из-за дождей его может размыть, то используйте песок или смесь песка с цементом.

Совет. В регионах с холодным климатом специалисты рекомендуют дополнительно утеплить колодец.

Выбор места расположения очистительного сооружения

Когда проектируют септик, санитарную зону размещают так, чтобы в плодородную почву и источник питьевой воды не смогли проникать органические отходы. По этой причине нужно придерживаться соответствующих строительных норм, регламентирующих, как правильно сделать септик из колец или других стройматериалов.

Систему очистки стоков на загородном участке обустраивают с учетом положений:

СНиПа 2.04.03.85 – в нем отражены правила возведения наружных канализационных объектов;
СанПиН 2.2.1/2.1.1.1200-03 – в этом документе перечислены требования, которые следует выполнять при создании зон, считающихся экологически небезопасными.

Согласно этим нормам, чтобы не произошло намокание фундамента дома по причине аварийных протечек, септик необходимо размещать так, чтобы он находился ниже, чем жилое строение.

Также необходимо выяснить, где под поверхностью земли проходит газопроводная труба. Нужно, чтобы расстояние до нее составило минимум 5 метров. Но следует учитывать, что над местом, где планируется заглубление очистной конструкции, запрещается располагать транспортные средства, поскольку они своим весом способны разрушить все сооружение.

Группы колодцев

Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности. Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца. Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно. Существует несколько видов.

Накопительный колодец

Эта конструкция выступает самой большой в данном ряду:

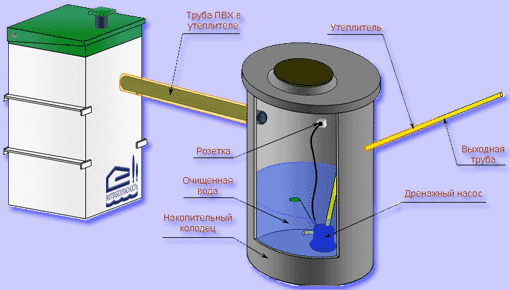

Схема установки накопительного колодца

Весь шлак из дома по трубам поступает в эту часть канализационной системы.
Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.

Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.

Фильтрующий отдел

Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:

Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть. Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются;
Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна. Фильтрующую функцию выполняют крупнозернистый песок или щебень.

Смотровой колодец

Само название говорит о назначении.С помощью его можно определить необходимость в чистке:

Установка обычно производится с интервалом 15 метров;
Особенность заключается в расположении первого сооружения. Он должен быть установлен вблизи дома, но не менее 3 и не более 12 метров от него;
Также в первую емкость устанавливается обратный клапан, препятствующий в случае засора обратной подачи стоков. Если отходов накопилось много, то через эти колодцы производится очистка;
Следить за состоянием канализационной системы нужно регулярно, чтобы избежать засора, который ликвидировать будет сложнее.

Аналогичные смотровые кольца могут быть из железобетона и пластика. Что касается последнего, то они нашли применение при помощи монтирования их в грунт и соединяя таким образом другие части канализационного трубопровода. Иногда трубы большего диаметра, приспособленные умельцами, отлично выполняют возложенные функции.

Поворотный колодец

Устанавливается при отсутствии прямолинейного канализационного трубопровода в местах ответвлений.

Установка поворотного колодца

Итак:

Он может использоваться для чистки участка трубы, но прямое назначение все же заключается в проведении ответвления до накопительного септика. Материалом изготовления колец также может быть пластик, железобетон или применение готового варианта;
Установка делается в местах изменения направления ведения трассы;
Основное назначение – это размыв осадков. Они образуются в результате при малом движении сточных вод. Это довольно актуально в частном секторе;
Форма для изготовления может применяться как и круглая, так и прямоугольная. В последнее время все большей популярностью пользуются изготовленные из полимеров.

Перепадный колодец

При невозможности прямолинейного канализационного трубопровода с необходимым углом наклона используется перепадное сооружение:

Схема перепадного колодца

Оно предназначается при неровном рельефе и суть его заключается в том, что входная труба размещается значительно выше выходной;
Главный элемент — опуск — служит соединением верхней части (входной трубы) и нижнему отводу, который располагается под углом 45 градусов к вертикальному опуску;
К колодезной стенке крепление происходит путем присоединения хомутами. Он может служить поворотным и смотровым аналогом и его можно почистить. Это обусловлено временно закрывающимся тройником, который крепится к входному патрубку.

Дополнительные изделия

Удобно, когда при отсутствии централизованного водопровода, появляется личный водопровод, чтобы не бегать с ведром к колодцу. Поэтому актуален вопрос установки насоса с регулятором давления, благодаря чему можно дома из крана пользоваться водой.

Для этого понадобятся трубы, которые своей стоимостью не нанесут существенного ущерба для семейного бюджета. Насос может быть глубинным или центробежным. В первом варианте подключается шланг, который проводится домой, а сам аппарат опускается с помощью троса на дно колодца. Сегодня существует возможность управлять насосом, находясь в доме, отзывы положительные.

Центробежные модели стоят обычно в подвалах дома, и к ним проводится шланг большого диаметра для забора воды.

На сегодняшний день применение в качестве автономного водоснабжения частного дома пластикового колодца – это современное решение. Конструкция удобна в монтаже, отличается большим сроком службы, а стоимость быстро окупается.

Почему важна гидроизоляция и герметичность

Под воздействием прилегающего грунта, его замерзания и оттаивания, смещения, колодцы из железобетонных колец или кирпича теряют герметичность. Образуются трещины, небольшие сдвиги колец.

Все эти места – отличный путь для проникновения вовнутрь грунтовых вод, либо сточных вод из колодца в грунт. Помимо этого, сам бетон или кирпич – это пористые материалы, частично пропускающие влагу своим телом.

Попадание грунтовых вод извне в систему подачи питьевой воды грозит постепенным загрязнением колодца до такой степени, что вода будет непригодна для питья. В отдельных случаях возможны и серьезные отравления, например, если поблизости применяются агрессивные удобрения, либо средства для борьбы с паразитами в грунтах.

В случае канализационных колодцев, попадание сточных вод в грунт также опасно: загрязнение почвы и грунтовых вод, отравление растений.

Таблица размеров жб колец для колодца

Наименование	Диаметр D, мм	Диаметр d, мм	Высота h, мм	Толщина, мм	Объем бетона, куб.м	Вес, тонн
К-10-10	1160	1000	990	80	0.27	0.68
К-10-5	1160	1000	490	80	0.14	0.35
К-12-10	1410	1250	990	80	0.33	0.82
К-12-5	1410	1250	490	80	0.17	0.42
К-15-10	1680	1500	990	90	0.44	1.1
К-15-5	1680	1500	490	90	0.22	0.55
К-20-5	2200	2000	490	100	0.33	0.82
К-7-1,5	840	700	145	70	0.024	0.06
К-7-10	840	700	990	70	0.17	0.42
К-7-5	840	700	495	70	0.084	0.21
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	1160	1000	290	80	0.08	0.2
КС10.6	1160	1000	590	80	0.16	0.4
КС10.9	1160	1000	890	80	0.24	0.6
КС10.9а	1160	1000	890	80	0.22	0.55
КС13.6	1410	1250	590	80	0.2	0.5
КС13.9а	1410	1250	890	80	0.28	0.7
КС13.9б	1410	1250	890	80	0.24	0.6
КС15.18	1680	1500	1790	90	0.804	2.01
КС15.18а	1680	1500	1790	90	0.75	1.88
КС15.18б	1680	1500	1790	90	0.72	1.8
КС15.6	1680	1500	590	90	0.265	0.66
КС15.6б	1680	1500	590	90	0.22	0.55
КС15.9	1680	1500	890	90	0.4	1
КС15.9а	1680	1500	890	90	0.35	0.88
КС15.9б	1680	1500	890	90	0.32	0.8
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	2200	2000	1190	100	0.64	1.6
КС20.18б	2200	2000	1790	100	1.02	2.55
КС20.6	2200	2000	590	100	0.39	0.98
КС20.6б	2200	2000	590	100	0.3	0.75
КС20.9	2200	2000	890	100	0.59	1.48
КС20.9б	2200	2000	890	100	0.44	1.10
КС25.12а	2700	2500	1190	100	0.87	2.18
КС25.12б	2700	2500	1190	100	0.76	1.90
КС25.6	2700	2500	590	100	0.48	1.2
КС7.3	840	700	290	70	0.05	0.13
КС7.9	840	700	890	70	0.15	0.38
КЦ12.9	1410	1250	290	80	0.30	0.75
КЦ25.12	2700	2500	1190	100	0.97	2.42
ПК-7С	870	650-670	360	100-110	0.036	0.09

Виды бетонных колец для колодца

Колодезные кольца — это выполненные из железобетона изделия цилиндрической формы, применяемые в строительстве для обустройства подземных инженерных коммуникаций. Кроме сооружения колодцев для питьевой воды они применяются при сборке канализационных и сточных колонн, отстойников и резервуаров различной целевой направленности. Характеристики качества должны соответствовать ГОСТу № 8020-90.

Производство ЖБИ осуществляется методом заливки цементной смеси в форму (опалубку), предварительно армированную стальной проволокой Ø 8-12 мм. На противоположных концах изделия должны быть предусмотрены вертикальные стержни, которые впоследствии будут использоваться в качестве ушек для подъема конструкции. Из-за вибрации материал уплотняется, что приводит к потери части объема. Его восполняют повторной заливкой и вновь трясут форму, добиваясь полного устранения воздуха из тела изделия. Готовое кольцо получается после схватывания цементной массы.

Отпускная прочность (50% от необходимой) достигается в течение 7 дней, а полная — спустя 28-30 суток. По назначению ЖБИ разделяются на следующие виды:

Опорные, которые закладываются в основание колодца.
Стеновые, используемые для зауженных областей сооружения.
Для водосточных систем.
Для водопроводных и газовых колодцев.
Для сети коллекторов и водоотведения.
Для защиты кабелей электроснабжения.

Стеновые бетонные кольца.

Кроме того, их классифицируют по методу стыковки. Существуют изделия с фальцами и без. Последние имеют плоские и гладкие грани и устанавливаются одно на другое. Такое соединение требует точности, а в дальнейшем и дополнительной герметизации стыков. Наличие фальцев — выемки с одного торца и выступа с другого — обеспечивает более надежное замковое соединение.

Различаются также сборные конструкции, состоящие из нескольких секций, и монолиты, выполняемые по индивидуальному заказу. Преимущество последних состоит в отсутствие стыковочных швов, у которых существует риск протечки, а также в избавлении от необходимости подгонять каждый следующий элемент к предыдущему. Размеры монолитов ограничиваются только условиями транспортировки изделия к месту установки.
