Как сделать котел пиролизного горения — видео уроки

Виды пиролизных устройств, характеристики

Котлы на основе пиролиза различаются по своему строению. Так, существуют:

Камера дожига сверху. Встречается редко. Преимущества конструкции в том, что дымовой газ беспрепятственно проходит в камеру дожига, а после догорания сразу попадает в дымоход для дальнейшего охлаждения. Среди минусов — расположение дымовой системы неэкономичное, так как изначально требуется больше расходного материала для изготовления подобной конструкции.

Фото 2. Пиролизный котел с нижней камерой дожига. Стрелками указаны составные части устройства.

Камера дожига снизу. Самый распространённый и наиболее комфортный тип конструкции. Пользователю удобно закладывать дрова, так как камера находится не на полу. А также камера имеет прямой выход в нижний дымоотвод, а оттуда — в дымоход. Однако подобная конструкция имеет также свои недостатки. Так, из загрузочного отсека зола засоряет вторую камеру, поэтому её чаще чистят. Кроме того, нужно обеспечивать усиленную тягу, чтобы дым продвигался вниз.

А также пиролизные котлы различаются по типу используемой тяги:

1. Естественная тяга. Нет необходимости в электрике. Однако для эксплуатации нужен довольно высокий дымоход с мощной естественной тягой, что будет стоить дорого.
2. Принудительный наддув и тяга. Котёл становится энергозависимым, впрочем, повышается скорость выхода на режим. Такой агрегат оснащается вентиляторами и дымососами, которыми управляет автоматика — полностью пропадает зависимость от погодных условий и повышается эффективность горения. Этот тип топки может работать с максимальным уровнем КПД на протяжении 4—5 часов, а это на 20% больше, чем у котла с естественной тягой.

По способу отопления выделяют два типа пиролизных устройств:

• Для водяного отопления. В качестве теплоносителя выступает вода, которая нагревается в теплообменнике, затем разливается по трубам в радиаторы. Температура поддерживается за счёт постоянной циркуляции.
• Для воздушного отопления. В бытовых условиях используется значительно реже. Зачастую применяют для обогрева хозяйственных построек или на производствах. Тепловая энергия распределяется в помещении с помощью тёплых воздушных масс. Они прогреваются в результате сгорания сырья. Тепло распределяется посредством алюминиевых труб и нагнетателей. Такая система управляется автоматикой, поэтому владелец с лёгкостью может настроить её в соответствии со своими потребностями.

Как выбрать такой прибор

При выборе агрегата на основе пиролиза обращают внимание на его ключевые характеристики:

Качество корпуса. Раньше корпус топки изготавливали преимущественно из чугуна.

Теперь производители выпускают цельносварной корпус из листового материала.

Главное здесь — его толщина.

Она зависит от мощности котла:

• 15—65 кВт: внутренние конструкции 5 мм, наружные — 4 мм;
• 75—110 кВт: внутренние — 6 мм, внешние — 5 мм;
• 135—195 кВт: внутри — 8 мм, снаружи — 6 мм;
• 200 кВт и более: внутренние составляющие — 10 мм, наружные — 8 мм.

Мощность. Этот показатель зависит от отапливаемой площади. Существует множество методик определения мощности. Самый простой и оптимальный среди них — брать за основу 1 кВт на 10 квадратных метров отапливаемой площади.

Специалисты рекомендуют агрегат с 10% запасом мощности. Так, для помещения на 120 метров квадратных подойдёт котёл на 16 кВт. Если площадь территории 160 метров квадратных, мощность устройства должна составлять не менее 18 кВт, и далее по такому же принципу.

Справка. Если высота потолков в отапливаемом помещении превышает 3 м, для каждого дополнительного метра добавляется мощность котла на 1—3%.

Энергоэффективность. Обозначает соотношение полезной теплоты, которая была израсходована, с объёмом затраченного сырья. Этот показатель зависит в основном от топлива. Так, для эффективного прогревания необходимы исключительно сухие расходные материалы.

Впрочем, учитывают также объем загрузочной камеры, которая вмещает дрова до 60—65 см. Кроме этого, обе камеры покрывают специальным слоем керамобетона — он поддерживает подходящую температуру внутри. В результате топливо сжигается более качественно и эффективно.

Важно! Оптимальным считается котёл, который обеспечивает не менее 10 непрерывных часов горения сырья и служит бесперебойно на протяжении 20 лет. Стоимость

Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам

Стоимость. Пиролизные котлы стоят дороже других типов отопительных котлов. Однако и здесь есть варианты. Так, отечественные в 2—3 раза дешевле импортных, а по характеристикам не уступают заграничным аналогам.

Пиролизная печь на масле

Чтобы сделать пиролизная печь на масле своими руками потребуется:

• два резервуара;
• трубка с отверстиями;
• дымоход.

В качестве резервуаров подойдет что угодно, даже колесные диски, естественно, после соответствующей доработки. Резервуары должны быть герметичными. Схема, как сделать пиролизную печь своими руками:

Схема изготовления печи на отработанном масле.

Как можно увидеть на схеме между нижним и верхним резервуаром устанавливается труба с отверстиями. В ней происходит окончательное сгорание паров масла. Верхний резервуар служит для увеличения эффективности. Он отбирает тепло и отдает его воздуху, то есть работает как теплообменник. На него можно ставить кастрюлю или чайник и использовать в качестве плитки.

Обратите внимание на отверстие, через которое заливается масло и растапливается печь. Если оно будет слишком узким, то растопить печку не получится

Для распалки применяется бензин, буквально 50 грамм. При этом данная конструкция достаточно опасная:

• раскаляется докрасна, поэтому очень пожароопасная;
• используется как варочная поверхность, при попадании убежавшей жидкости в масло происходит мгновенное возгорание, даже возможен взрыв.

Все происходит примерно так, когда на сковороду с кипящим маслом налить воды. Масло начинает неистово разбрызгиваться в разные стороны, попадает на пламя конфорки и загорается. Потушить такой пожар крайне сложно. Опасность получения ожогов очень высока, поэтому будьте осторожны.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Принцип работы

Некоторое количество дров, которое определяется объемом загрузочной камеры, загружают в нее и производят предварительный розжиг при подаче первичного воздуха. Когда топливо загорится, искусственно создают условия с недостаточным содержанием кислорода, благодаря которым из дров выделяется горючий газ. Он представляет собой смесь угарного газа с летучими углеводородами. С повышением давления в загрузочной камере он поступает через форсунку в камеру сжигания. Сюда же подается вторичный воздух. Его смешивание с пиролизным газом, а также высокотемпературные условия обеспечивают воспламенение и сгорание газовой смеси.

При сгорании выделяется тепло, углекислый газ и вода – в большинстве случаев говорят о полном сгорании топлива с выделением «чистых» продуктов горения, перечисленных выше. Тепло через стенки теплообменника передается теплоносителю, в роли которого выступает вода, циркулирующая в системе водяного отопления. Охлажденные продукты горения выводятся через дымоход.

Инструкция по эксплуатации

Подачу воздуха можно производить двумя основными способами: методом нагнетания или вытяжным способом (применение дымососа). Использование нагнетательного варианта позволяет регулировать мощность потока, что позволяет контролировать интенсивность горения, процесс перехода от тления до выдачи максимальной мощности за короткий промежуток времени.

Что касается дымососов, то на сегодняшний день выпускают такие конструкции, которые могут обеспечить вакуумную тягу, способную проводить процесс пиролиза без тепловых потерь.

Наиболее экономичный режим работы котла – это когда происходит нагрев воды до 60 °C. Если соблюдать все условия, то такая температура достигается уже по истечении 30-40 минут.

Нормальное функционирование системы отопления напрямую зависит от влажности дров. Не рекомендуется использовать дрова с влажностью выше 50 %. Самой оптимальной считается влажность дров, равная 25-30 %. Для того, чтобы добиться такого процента влажности, необходимо сушить дрова длительный период на проветриваемых площадках, в специальных дровяниках, сараях (в зависимости от первоначальной влажности и породы дерева).

При использовании дров, имеющих влажность 15-20 %, по сравнению с 50 % влажностью, мощность увеличивается примерно в 2 раза. Однако в естественных условиях получить такую влажность довольно непросто. Это займет примерно 1,5-2 года. Поэтому сразу же после окончания сезона отопления необходимо приступить к заготовке дров.

Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

• для установки отопительного агрегата нужно выделить отдельную котельную;
• в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
• расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
• перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
• котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
• дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Схема подключения пиролизного котла

• 21 Июл/
• admin /
• popecham

Твердотопливный котел является отопительным устройством, которое требует квалифицированного, обдуманного и спроектированного подхода к его монтированию и дальнейшей эксплуатации. В противном случае владельцы такого отопления не смогут добиться от него той экономии и комфорта, которая ими ожидалась.

Схема твердотопливного котла в разрезе.

Чтобы обеспечить максимальный уровень комфорта, необходимо правильно подключить твердотопливный пиролизный котел. При эксплуатации таких установок нужно придерживаться некоторых правил:

• во избежание возникновения конденсата температура обратной линии подачи воды не должна быть ниже 50°C;
• температура прямой воды не должна бить выше 110°C;
• давление в системе не должно превышать 1,3 атм;
• обязательное использование группы безопасности твердотопливного пиролизного устройства (автоматическая подача холодной воды, когда ее температура достигает значения в 95°C).

Существуют различные варианты подключения пиролизных установок.

Пиролизный котел своими руками: правила и нюансы

Пиролизный котел своими руками Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

• Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
• Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
• Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
• Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

• В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
• Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
• Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
• Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
• Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
• Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
• Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
• Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
• Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Пиролизный котел своими руками: чертежи, инструменты

Работа пиролизного котла.

Чтобы самостоятельно собрать котел на дровах, необходимо прежде всего желание и инструменты. Конечно, вам придется приложить большие усилия, чтобы получился хороший агрегат. Работу стоит начать с теории, выясните, как работает данная техника.

Затем произведите расчеты, определитесь с типом горения (бывают со щелевой горелкой и на колосниках). Приобретите необходимые детали, простой строительный рынок вряд ли подойдет, лучше отправиться в крупный специализированный магазин. Для строительства простейшего пиролизного котла вам понадобятся:

• стальной лист в 0,4 см;
• стальная труба с толщиной в 0,4 см;
• электроды;
• профильные трубы;
• круглый прут в 2 см;
• центробежный вентилятор;
• кирпич;
• терморегулирующая автоматика;
• асбестовый шнур;
• гайки;
• болты.

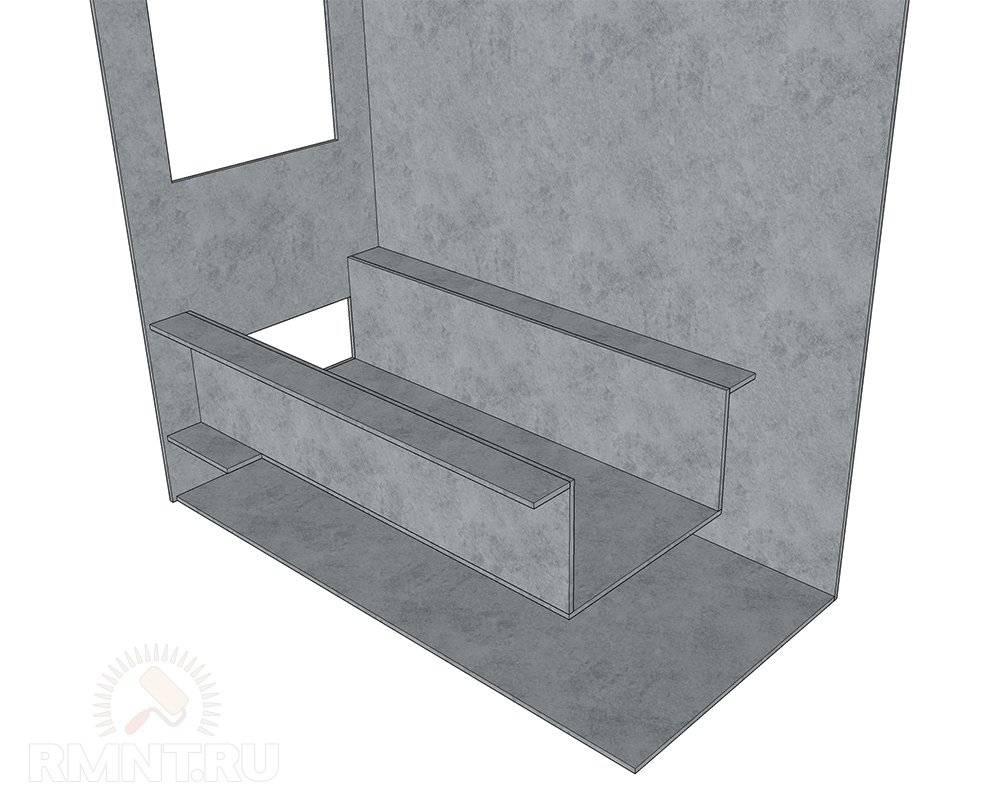

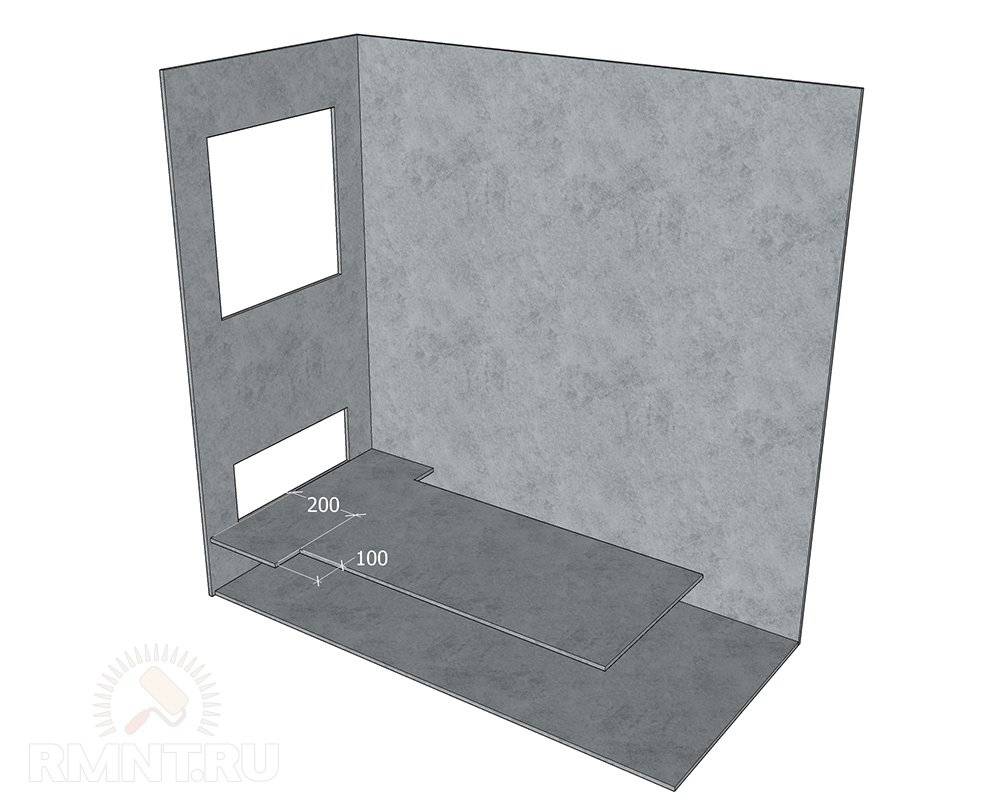

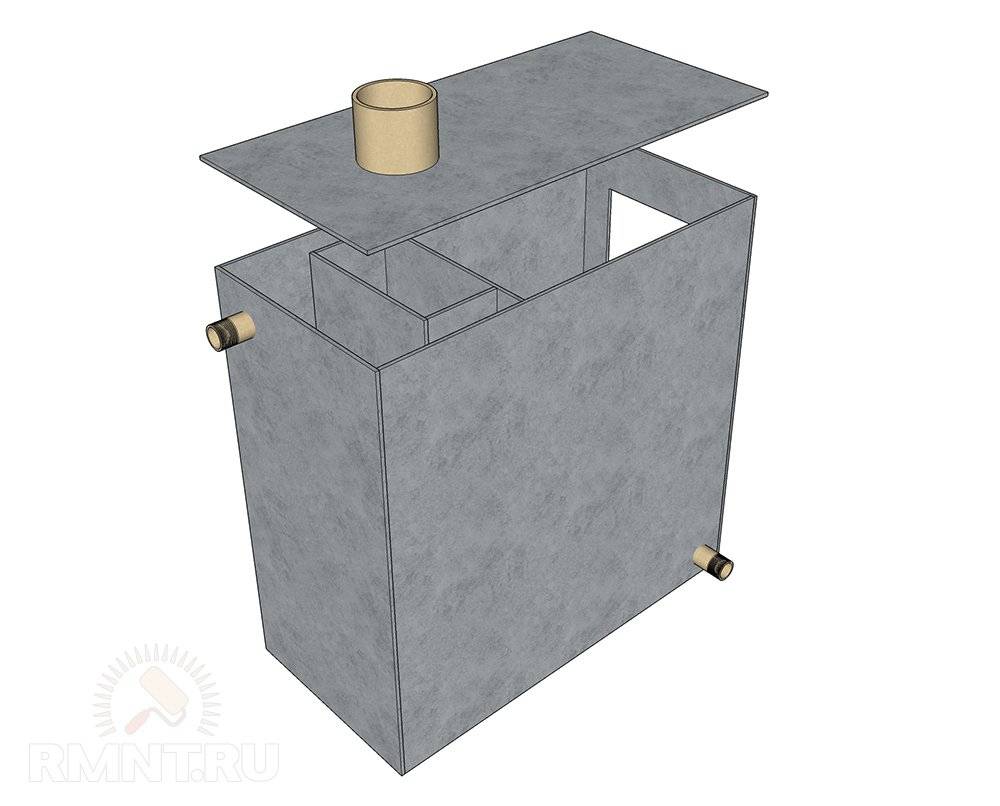

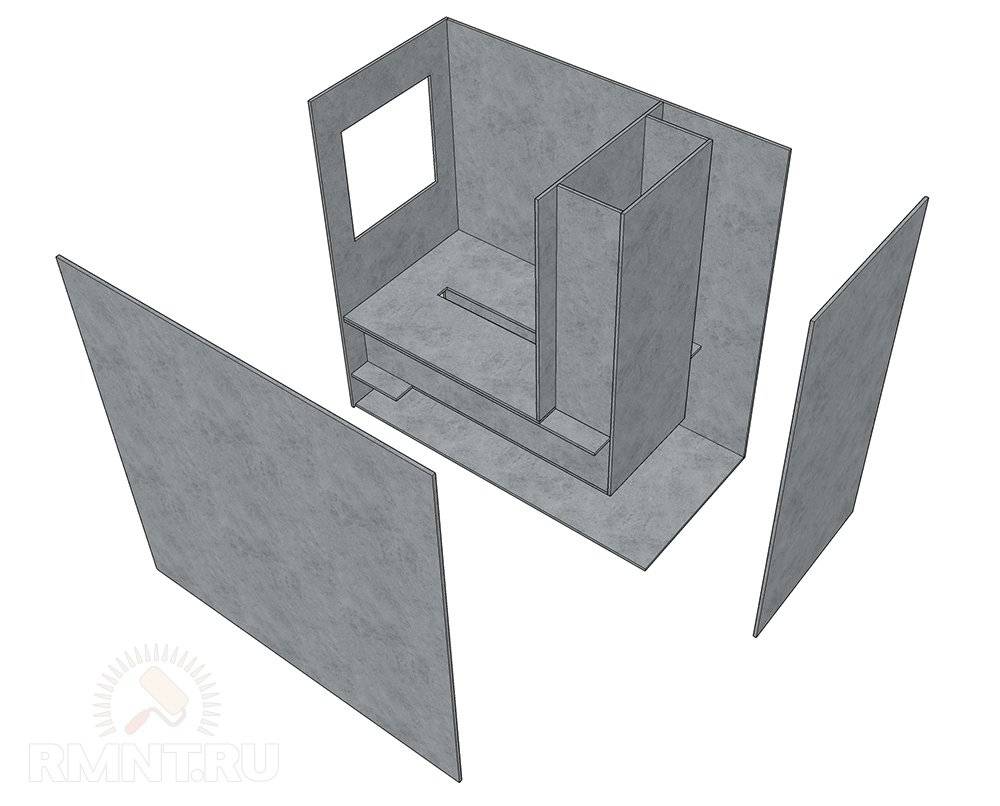

Теплообменник для пиролизного котла

Наилучшей конфигурацией теплообменника самодельного пиролизного котла будет водяная рубашка нижней камеры и дымоходного канала. Это не самый эффективный тип, однако производство собственного сотового теплообменника вызовет неизбежные трудности либо с поиском труб соответствующей марки стали, либо со свариванием разнородных деталей.

Сборку деталей теплообменника проводят на том этапе, когда у котла сварены дно, передняя панель и две боковые стенки. Доступ для сварочных работ обеспечивается с задней стороны котла. Первым делом устанавливается верхняя перегородка рубашки. Это прямоугольная плита по внутренней ширине топки и на 200 мм меньше глубины камеры сгорания. По бокам плиты нужно удалить два прямоугольных фрагмента шириной по 100 мм таким образом, чтобы в передней части плиты осталось два выступа длиной по 200 мм. Полученная деталь приваривается к стенкам и передней панели заподлицо с нижним краем проёма дверцы камеры сгорания. При этом вырезы в перегородке образуют каналы для циркуляции между нижней зоной и боковыми стенками теплообменника.

Внутренние стенки рубашки выполняются по краю проточных каналов, имеют высоту камеры сгорания и примыкают вплотную к передней панели. Сверху их накрывают двумя полосами шириной по 100 мм.

По длине теплообменник не достаёт до задней стенки котла порядка 200 мм и примерно на такое же расстояние боковые каналы выступают за Г-образную перегородку между камерами. Когда она будет установлена, останется только сформировать двойные стенки дымоходного канала, вырезать его выходное отверстие, закрепить заднюю стенку котла и врезать резьбовые штуцеры для подключения к отопительному трубопроводу. Врезка обратки выполняется в одном из передних нижних углов рубашки, подачу врезают в любой наивысшей точке рубашки дымохода.

Обратите внимание, что камера сгорания ограничена со всех сторон водяной рубашкой, кроме перегородки с камерой газификации. Это необходимо для передачи тепла, обеспечивающего термическое разложение топлива

При этом прогреваться будет не вся закладка сразу, а только её слои, примыкающие к разогретым стенкам.

Подробный разбор схемы

Согласно представленной выше схеме, наш пиролизный котел, собираемый своими руками, будет состоять из следующих частей:

Не считая вентилятора, подобный контроллер – единственная электронная вещь во всем агрегате. Экономить на ней категорически не рекомендуется.

• Электронный контроллер, управляющий вентилятором для котла;
• Дверца для загрузки дров (можно сделать самому или приобрести готовую);
• Дверца зольника;
• Дутьевой вентилятор (приобретается в магазине, создает тягу и вытягивает продукты пиролиза в камеру дожигания).

Из элементов управления – непосредственно контроллер и ручки для открывания/закрывания дверок.

Конструкция

Пиролизный котел состоит из топливной камеры, разделенной на зоны. В одной из них, называемой газогенераторной, происходит разложение топлива на золу и пиролизные газы, в другой — зоне дожига — происходит сгорание этих газов.

• Котлы выпускаются двух типов:
• с верхней загрузкой, или шахтные;
• с нижней загрузкой.

Шахтные котлы верхнего горения

Чтобы преодолеть аэродинамическое сопротивление и стабилизировать тягу, камеру оборудуют дутьевым вентилятором, установленным сверху котла — этот процесс называют «верхним дутьем». Некоторые модели оснащены еще одним вентилятором, подающим струю воздуха прямо в камеру дожига, что повышает эффективность котла. Дым и пар после дожига через дымовой патрубок выводятся в дымоход.

Котлы с нижним горением В этом типе отопительных агрегатов газогенераторная камера находится снизу, а пиролизные газы поднимаются вверх под воздействием тяги. Для устойчивого горения таким котлам необходим дымоход высотой не менее 5 метров.

Применение вентилятора для котлов с нижней загрузкой не обязательно, т.к. воздух подается через заслонку. Эффективность котлов нижнего горения ниже, чем у шахтных, но они не зависят от наличия электроэнергии.

Теплообменник и подключение котла к системе отопления

Рядом с топкой находится теплообменник, по которому циркулирует теплоноситель системы отопления. Конструкция теплообменника зависит от модели агрегата. Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в котел поступает остывшая в системе отопления вода, находится в нижней части теплообменника. Выходной штуцер — в верхней. В качестве теплоносителя может использоваться вода, лучше дистиллированная, или антифризы.

Газогенераторы длительного горения могут работать в системах с естественной или принудительной циркуляцией. При выборе котла необходимо согласовать объемы теплообменника и теплоносителя, необходимого для заполнения системы отопления. Систему оснащают расширительным баком, а для принудительной циркуляции — насосом, который устанавливают непосредственно перед вводом в котел.

Для стабилизации температуры в системе отопления рекомендуется установить также теплоаккумулятор — накопительный бак, который будет промежуточным звеном между котлом и отопительными приборами. При этом, во время перерывов в топке котла, система не будет остывать более, чем на 10-15 градусов. Вода на входе в теплообменник должна иметь определенную производителем температуру, обычно — 60 градусов Цельсия. Для поддержания этой температуры системы оснащают трубой для подмеса горячей воды. В системах с принудительной циркуляцией на случай внезапного отключения электричества также нужно предусмотреть байпас для обхода циркуляционного насоса.

Ряд моделей пиролизных газогенераторов помимо отопления могут быть подключены также к контуру ГВС, такие котлы называются двухконтурными. Удобно, если допускается эксплуатация агрегата при отключенной системе отопления, только для нагрева воды, что позволит использовать его летом. Обычно такие модели комплектуются дополнительно ТЭНами, встроенными в теплообменник.

Материал корпуса

Твердотопливные котлы длительного горения обычно имеют корпус из стали толщиной от 3 до 8 мм.

• Но некоторые производители предлагают котлы из чугуна, которые имеют ряд преимуществ:
• чугун имеет повышенную коррозионную стойкость по сравнению со сталью, чугунным котлам не страшна низкотемпературная коррозия;
• чугунные котлы с кованным теплообменником не имеют сварных швов, в которых чаще всего начинается разрушение стали;
• более толстые стенки чугунных агрегатов не подвержены прогоранию и деформации;
• благодаря большей толщине они дольше не остывают, что позволяет поддержать температуру в системе во время перерыва на чистку котла.

• Недостатки у чугунных моделей тоже есть:
• они значительно тяжелее, в 2-2,5 раза;
• цена выше, чем у стальных, примерно на 50-70%.

Требования к топливу

Большинство современных моделей пиролизных котлов оснащены автоматическим регулированием режима горения. Длительность горения зависит от вида топлива. Как правило, при топке сухими дровами газогенератор может работать на одной загрузке до 12 часов, а на угле — около суток. Использование опила, стружки, отходов деревообработки несколько снижает время горения без дозагрузки.

Дрова должны быть сухими, с влажностью не более 16%. При использовании пеллет или брикетов такая влажность гарантирована производителем, дрова необходимо сушить в тени не менее года.

Выводы

Рассмотрев как сделать разные виды пиролизных печей, можно подытожить, что реально сделать только конструкцию из газового баллона. Кирпичную печь самостоятельно построить не получится, слишком сложно. Походный вариант из консервных банок также имеет право на существование, но изготовить его можно только дома, в полевых условиях этого сделать не выйдет. И наконец, печь на отработке – простая, но опасная, требует очень внимательной и аккуратной эксплуатации. Риск достаточно велик, поэтому рекомендовать ее для обогрева гаража мы не беремся.
