Пилорама: применение, варианты конструкций, чертежи, изготовление самодельной

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

Бензопила.
Сварочный аппарат.
Металлические трубы квадратного сечения.

Металлические угольники.
Ролики.

Мнение эксперта
Куликов Владимир Сергеевич

Если нет квадратных металлических труб, можно использовать вместо них обычные водопроводные. Только в этом случае необходимо подобрать трубы достаточной прочности. Но лучше всего использовать металлические швеллеры, если есть такая возможность. С ними удобнее работать при монтаже, да и зафиксировать их можно более надежно.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

Без поперечных направляющих можно обойтись, если вы использовали круглые в сечении стяжки из труб. Бревно тоже будет передвигаться по ним достаточно легко. Но нужно помнить, что его движение будет не таким легким, как в случае с вращающимися поперечными направляющими.

После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Существует и другой способ фиксации пилы – за полотно, на котором закреплена цепь. Он менее надежен, требует рассверливания полотна и хуже фиксирует бензопилу. Однако при таком способе монтажа цепь пилы меньше вибрирует (большая часть вибрации передается на основание пилорамы) и делает более ровные срезы.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

для организации движения распилочной ленты используется рама с двумя направляющими;
винтовой механизм подъема ленты;
гидравлический или пружинный узел для натяжения ленты;
ведущее и ведомое колеса (шкивы);
кожух для ограждения колес;
держатель ленты;
клиноремная передача;
электродвигатель;
рельс для осуществления движения ленточной пилы;
эксцентриковые зажимы для удерживания бруска (бревна);
упор;
бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

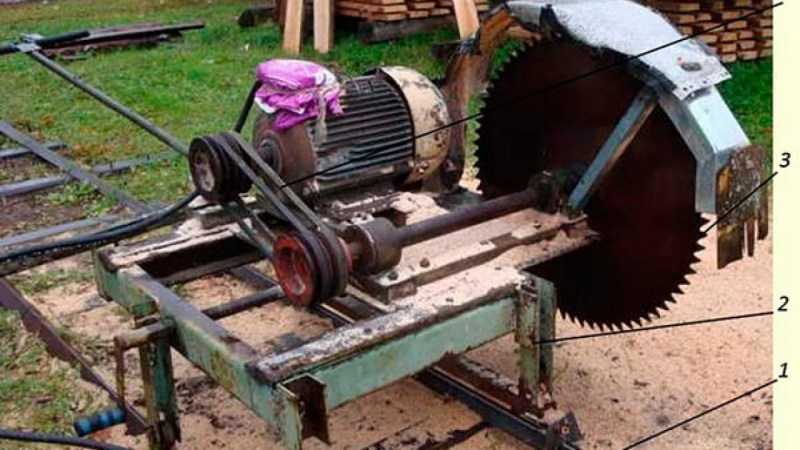

Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Добыча ресурсов, крафт и квесты в Terraria 1.4 — новый лут и важные изменения

Янтарь (Amber) немного чаще встречается в окаменелостях (Fossil) и может естественным образом генерироваться в подземной пустыне (Underground Desert);
Награды за выполнение задания рыбака (Angler) теперь с большей вероятностью включают информационные аксессуары (кроме того, в награде больше не будет дубликатов, которые вы уже получили);
Материалы основного красителя (Basic Die) теперь дают сразу два таких красителя вместо одного при изготовлении;
Вероятность появления монетного портала (Coin Portal) при разбивании горшков и ваз уменьшена наполовину;
Лавовые обереги (Lava Charms) теперь можно найти в сундуках рядом с лавой, а также с помощью рыбалки в лаве (Lava Fishing), последнее довольно трудно, но зато чисто теоретически это бесконечный источник таких оберегов;
Шанс выпадения семян грибной травы (Mushroom Grass Seed) увеличен с 1 к 50 до 1 к 40;
Дары природы (Nature’s Gift) теперь чаще появляются в биоме джунглей (Jungle Biome);
Странное растение (Strange Plant) больше не генерируются при создании мира и не появляются до перехода на высокую сложность (Hardmode).

Выбор материалов и комплектующих

Если вы серьёзно задумались об изготовлении самодельной ленточной пилорамы, будьте готовы уделить должное внимание вопросам выбора всех деталей и материалов

Первым делом следует подобрать двигатель. В большинстве случаев используют бензиновые или электрические агрегаты с соответствующими показателями мощности. Если взглянуть на ситуацию с практической точки зрения, то асинхронные (электрические) модели являются самыми оптимальными. Связано это с тем, что у них отсутствуют проблемы с подключением к домовой электрической сети, и к тому же срок их эксплуатации достаточно большой. А стабильность оборотов обеспечивает максимальное качество реза бревен на пилораме.
Материалы. Не секрет, что для обработки громадной древесины следует использовать качественные изделия из прочного металла. Для примера, на подвижной части «тележки» принято устанавливать заготовку из профилированной (толстостенной) трубы квадратного или прямоугольного сечения. А вот опорную раму изготовляют из швеллера, что связано с совокупными нагрузками. Исходя из этого, рельсы монтируют из габаритного уголка (не менее 45), хотя здесь эффективен и швеллер, но с меньшими линейными характеристиками.

Устройства рамного типа

Рамные пилорамы используются для выполнения больших объемов работ. Только в таком случае приобретение оборудования будет рентабельным.

Для монтажа пилорамы необходимо обязательно оборудовать крупный и прочный фундамент. Эти пилорамы относятся к профессиональному оборудованию. Для работы и управления ими необходимо предварительно пройти специальное обучение.

Конструкция рамной пилорамы состоит из рамы, вдоль которой крепятся режущие диски. При вращательно поступательном движении дисков происходит распил древесины. Кроме этого, пилорама оснащена электрическим приводом. Процесс распиловки деревянной заготовки занимает немного времени, что является основным достоинством оборудования.

Инструкции по изготовлению своими руками

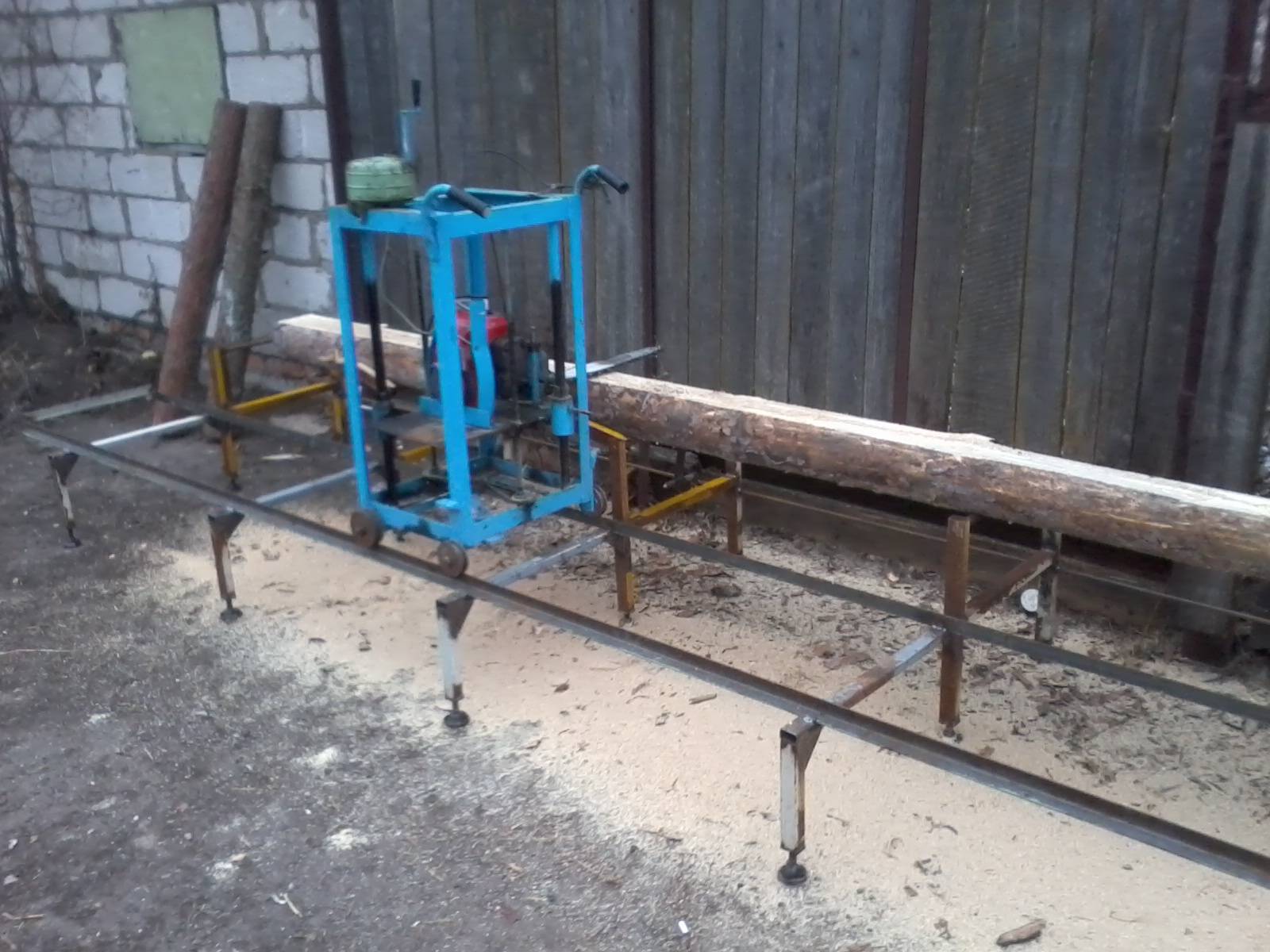

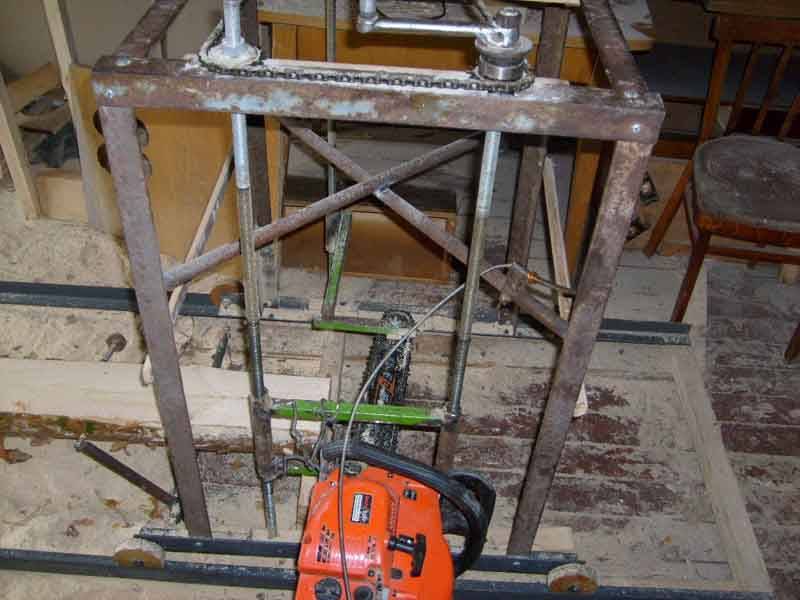

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

Достаточная прочность.
Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Делаем сверло из ручной дрели

Один из распространенных вариантов для обладателей дрели. Такого типа станок обычно делают из металла или деревянной основы. Как же сделать мини-сверлильный станок своими руками? Отметим, что тиски для сверлильного станка своими руками тоже можно сделать самостоятельно.

Необходимые материалы;

Дрель;
Материал для основы. Подойдет плита из дерева с размерами 600*600*30 миллиметров. Стальной лист похожих размеров тоже подойдет;
Брус с параметрами 50*50 метров квадратных.

Инструкция шаг за шагом

Делаем станину;
Ставим вертикальную стойку;

Обратите внимание!

Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Внимание: чтобы дрель было легко двигать по нашей направляющей можно легко использовать крепления из мебельного магазина – направляющую для выдвигающихся ящиков

Устанавливаем подвижную голову для крепления дрели с сечением в форме буквы «т»;
Устанавливаем саму дрель на утолщенную получившуюся букву «т».

Сверлильный станок из дрели своими руками – простое решение, однако не очень популярное в наши дни, когда все предпочитают использовать двигатель в основе.

Важные особенности

Самодельная ленточная пилорама обладает многими преимуществами. Среди них — возможность постоянного совершенствования и доработок, что позволяет более точно «подогнать» её характеристики под растущие требования владельца. Для примера, если изначально вы планировали распускать бревна на доски, возможно, вскоре вам понадобится заняться собственным производством бруса.

Такую конструкцию собирают блочно-модульным методом. Если у вас отсутствует практический опыт и навыки в сооружении сложных механизмов и узлов, начинайте работу с простых чертежей. Вариант с механическим приводом несложно оснастить дополнительными деталями для автоматизации. В их числе:

Регулятор толщины реза.
Регулятор подачи пилы.
Программатор и множество других.

Поэтому вам необходимо разобраться с базовыми инструкциями по составлению чертежей и сборке.

Как уже говорилось выше, сегодня применяется большое количество модификаций пилорам. При выборе подходящего решения, вы должны спросить себя — в какой плоскости планируется ведение реза. Именно такой аспект указывает на размещение рабочей конструкции. Следующий вопрос заключается в выборе однотипного или универсального типа пилорамы. Для примера, если вам приходится проводить обрезку бревен на отдельные сегменты, а не только базовый роспуск лесоматериала на доски, то есть смысл остановиться на универсальном оборудовании. Очень хорошо, если рабочая рама поддерживает переустановку.

Не секрет, что обработанные ленточной пилорамой бревна характеризуются большими габаритами и внушительным весом

К тому же при обработках станину поддают интенсивным нагрузкам, поэтому вы должны уделить особое внимание устойчивости ленточнопильного оборудования. В таком случае вам не придётся переживать о качестве реза и безопасности рабочих

Изготовить пилораму в домашних условиях своими руками не так сложно, как кажется изначально. Многие сложности возникают у людей уже на следующем этапе — подготовке к эксплуатации. Самая ключевая неприятность заключается в разводке и заточке пилы.

Как работает пилорама?

Принцип работы ленточной пилорамы очень легко объяснить на примере катушек с нитками.

Вся конструкция напоминает вращение двух катушек, между которыми натянута нить. Эта нить и играет роль пилы, а расстояние между катушками является предельным размером бревна.

Что позволяет делать ленточная пилорама:

Подготавливать бревна, то есть подгонять их под один размер и форму;
Распиливать бревна по заданной схеме после настройки оборудования;
После распиловки остаются небольшие дефекты, которые нельзя устранить, применяя самодельные пилорамы, поэтому дальнейшая обработка дерева происходит вручную.

Ленточная пилорама работает следующим образом: бревно закрепляется на платформе и остается неподвижным, мобильная тележка начинает свое движение и распиливает дерево, пила находится в горизонтальном положении.

Чтобы в конечном итоге получилась доска нужного размера, необходимо изначально задать параметры оператором. В качестве пилы выступает пильная лента, которая должна быть хорошо натянута.

Как работает самодельная пилорама, см. на видео.

Видео:

Перед работой необходимо подготовить оборудование: для этого точат пилу, разводят зубья.

Общие характеристики

Не секрет, что древесина является одним из самых популярных материалов в частном строительстве. Несмотря на стремительное расширение ассортимента таких товаров и появление дешевой альтернативы, дерево по-прежнему пользуется спросом и не имеет аналогов. И хоть приобретение хорошего материала в гипермаркете не считается сложностью, ведь решения в виде досок, бруса или реек доступны в каждом торговом центре стройматериалов, возможность изготовить подобную продукцию в домашних условиях выглядит гораздо привлекательнее. Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

вариант с фиксированным размещением пилы,
вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

Установка конструкции на основу

После окончания сборки рабочего агрегата его закрепляют на металлическом каркасе, который тоже можно изготовить своими руками.

Последовательность монтажа каркаса:

Основа своими руками для шинного станка

Сварить две заготовки буквой П из прочных стальных труб.
Сварить или закрепить болтами верхние части заготовок.
По центру каркаса приварить вертикально 4 патрубка.
На каждом патрубке с внешней стороны проделать углубления на расстоянии 20 мм друг от друга.
Четыре патрубка приварить к рабочему узлу. Они надеваются на патрубки каркаса.

Конструкция обеспечивает распиловочному узлу свободу движения в вертикальном направлении. Для фиксации узла в определенном положении по вертикали требуется установить болты.

Что нам понадобиться?

Сварочный аппарат, электроды;
Пиломатериалы, столбики, шурупы, гвозди;
Бензопила, электропила или просто электродвигатель;
Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
Ролики и направляющие;
Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.
