Схема отопительной системы для дома петли Тихельмана

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Попутная схематика отопительной системы — петля Тихельмана.

Желание своими силами спроектировать и собрать систему обогрева очень часто посещает наших сограждан. Очень иногда это кончается неодинаковым прогревом помещений и несбалансированностью потоков носителя тепла по контурам и радиаторам. Одна из возможностей, доступная для малоопытных теплотехников — применение в качестве системы распределения носителя тепла иначе говоря «петли Тихельмана» или попутной отопительной схемы.

Кратко — это система с равными длинами и диаметрами трубо-проводов от теплового источника до радиатора. В традиционной двухтрубке прибор теплоснабжения, размещенный рядом с котлом, следует максимально «зажать» при помощи балансировочного вентиля. Самый дальний отопительный прибор в данном случае все равно будет недогретым, так как сопротивление трубо-проводов с учетом самой большой длины будет намного выше, если сравнивать с ближним отопительным прибором.

Попутная схема дает возможность избежать данной проблемы, даже не обращая внимания на определённое подорожание системы. Детальнее о петле Тихельмана смотрите в видео-лекции Владимира Сухорукова.

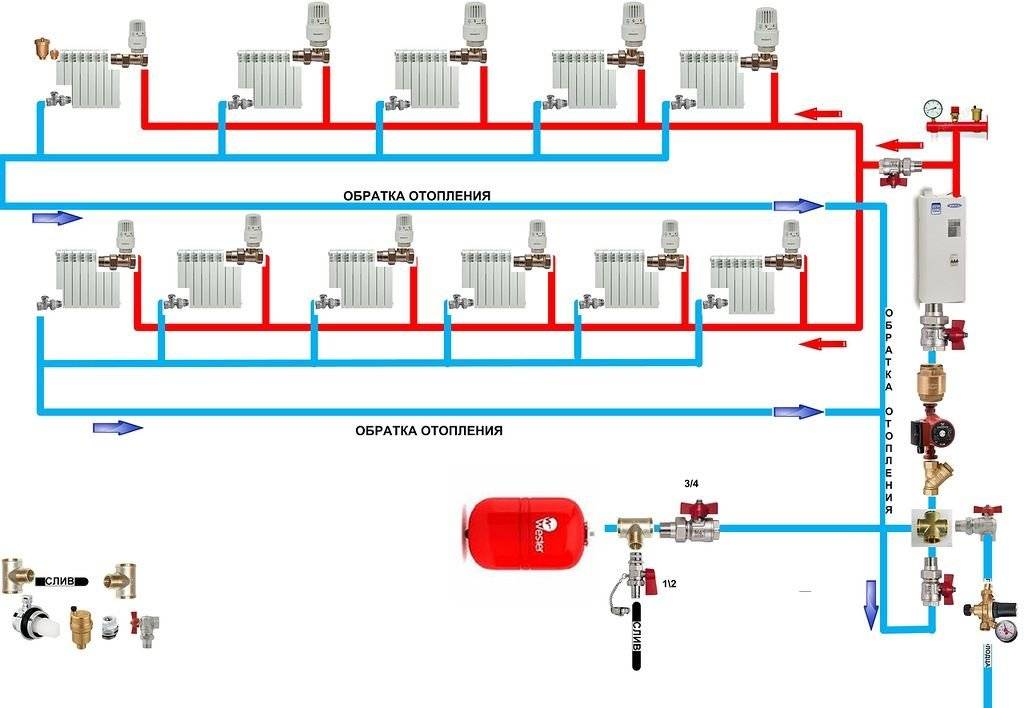

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.

Различают два вида двухтрубных систем отопления:

• тупиковая система отопления
• система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

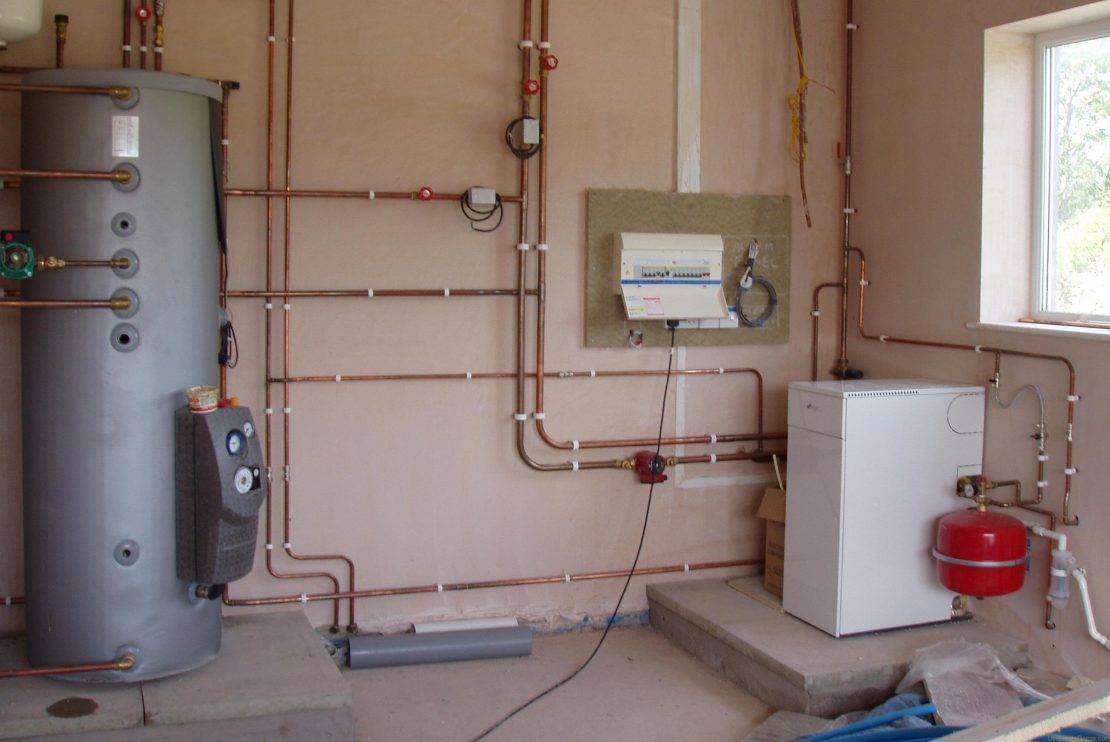

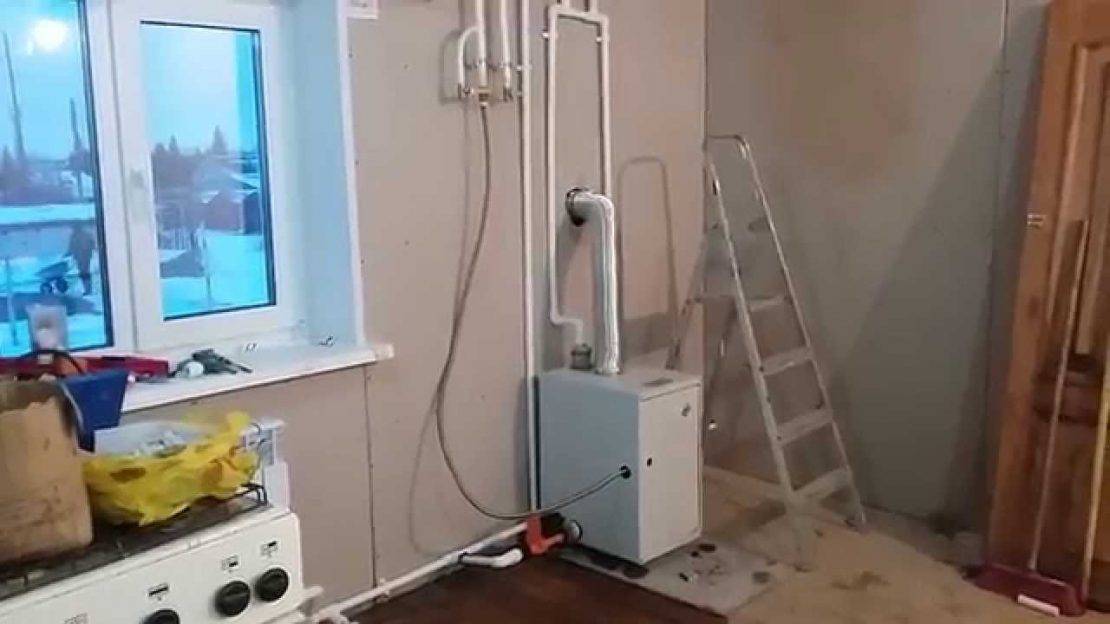

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Удаление от насоса в сторону движения теплоносителя (м)	Давление в подаче (% от номинального)	Разрежение в обратке (% от номинального)	Падение давления на радиаторе
10	90 %	5 %	95 %
20	75 %	20 %	95 %
30	55 %	35 %	90 %
50	45 %	40 %	85%
60	40 %	45 %	85 %
70	35 %	55 %	90 %
80	20 %	75 %	95 %
90	5 %	90 %	95 %

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.

Основные виды отопления

Однотрубная система отопления доставляет теплоноситель от котла к первому радиатору, из которого несколько остывший теплоноситель попадает в следующий и так далее по цепочке. Снижая температуру от радиатора к радиатору, теплоноситель возвращается обратно в котел. В результате первые в цепочке радиаторы имеют самую высокую температуру, а последние, соответственно, самые холодные. Эту проблему пытаются решать установкой на радиаторы дополнительной регулирующей арматуры и изменять диаметр труб, оборудовать байпасы и увеличивать размеры батарей в конце, чтобы увеличить теплоотдачу. Однотрубная система экономна при приобретении и монтаже, так как требуется не много труб и других расходных материалов, а значит и цена монтажа также будет ниже. Однако в больших зданиях, где требуется установка большого числа радиаторов, эта схема нивелирует КПД самых лучших и экономичных котлов, заставляя их работать на максимуме, и при этом все равно получать в «обратке» драматически остывший теплоноситель и холодные батареи в части отапливаемых помещений.

Двухтрубная система же предусматривает одновременную подачу горячего теплоносителя от котла через общую «горячую» трубу (коллектор) индивидуально к каждому из радиаторов. При этом каждый радиатор своим индивидуальным «выходом» подключается не к следующему радиатору, а в другую трубу – «обратку», к которой подключены «выходы» всех остальных радиаторов. Таким образом, происходит одновременный «сбор» остывшего теплоносителя из каждого из этих радиаторов в общий контур, возвращающий теплоноситель обратно в котел на подогрев. Теоретически это позволяет каждому радиатору получить теплоноситель одинаково высокой температуры, и вместо передачи его уже чуть остывшим следующему радиатору, сразу отдавать в «обратку».

Однако при практической реализации этой схемы возник ряд проблем. Прежде всего, в классической двухтрубной системе первый радиатор на получении теплоносителя являлся первым же и «отдавателем» в «обратку», а последний радиатор, получавший теплоноситель, становился также последним и на «обратке» тоже. Схема фактически оказалась тупиковой, и наилучшая циркуляция теплоносителя происходила на первом радиаторе, а наихудшая, прогнозируемо, на последнем – в «тупике». В борьбе с этим недостатком комбинировали различные диаметры труб, устанавливли ограничители давления, увеличивали размеры «тупиковых» радиаторов, однако слишком значительным уличшением результатов похвалиться не могли. Кроме того, двухтрубная система является заметно дороже и сложнее в монтаже, чем однотрубная, и по количеству необходимых труб, и по их разному диаметру, и по необходимости приобретать различного рода регулирующую арматуру.

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

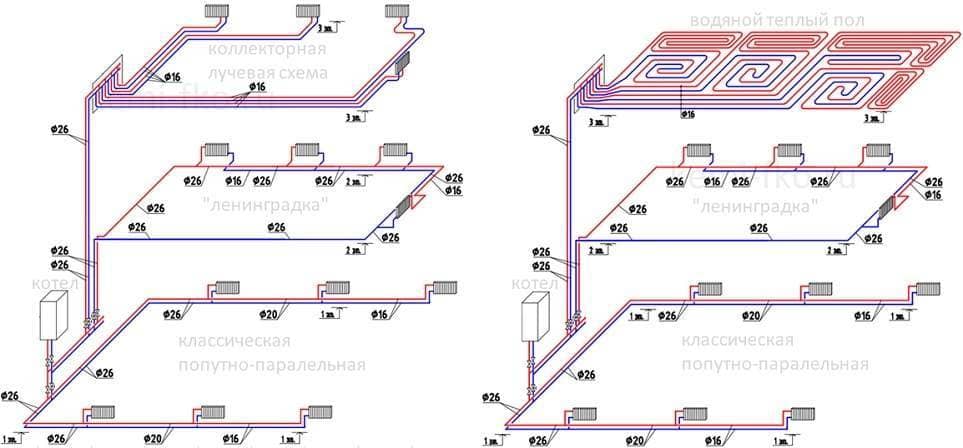

Варианты схемы Тихельмана:

• Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
• Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
• Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Попутная схема системы отопления — петля Тихельмана.: 14 комментариев

День добрый. Собрал , запустил систему. Получилась классическая петля Тихельмана. Центральные батареи почему то плохо работают. На 4 и 6 батареи секций 6 и 10 соответственно , выход холоднее в отличии от других батарей , а на 5 батареи секций 10 вход холодный, но батарея тёплая . Видать перелавливает. Правда когда систему балансируешь регулирующими клапанами все становиться хорошо. Хотелось бы не крутить клапана. Может что то надо изменить? Спасибо.

Добрый день. Пытаюсь сделать в своём доме петлю Тихельмана. Дом 110 м.кв. Батареи биметалл. 9 шт. Секции 8, 10, 10, 6, 10, 10, 12, 12, 8. На каждый радиатор для балансировки поставлю : на входе регулирующий вентиль , на выходе шаровый . Магистраль труба полипропилен армированный 25, подвод к батареям 20. Насос unipump 25-60 . Я иду правильным путём. Спасибо.

Добрый день! Подскажите, можно реализовать «попутку» в конвекторами , наверное разной мощности. Надо ли и где в этом случае ставить балансир? Спасибо. Александр

Добрый день, а если радиаторов пять штук, тоже использовать трубы диаметром 16 и 26?

максимальный диаметр в этом случае применяйте 3/4

скажите пожалуйста. хочу сделать с.о. петля тихельмана. дом 100 кв.м. батареи биметалл секционностью от 4 до 12 10 шт. на каждый радиатор планирую поставить рег. вентили для балансировки. магистраль 32 армированый полипропилен и 25 подводка. насос грундфос 25-40. насколько верен мой путь? заранее спасибо

Думаю, проблем с балансировкой не возникнет, подводку сделал бы из 20й трубы

В загородных домах наиболее распространено автономное отопление. Это обусловлено отсутствием централизованного или не прохождением в большинстве сельских районов магистральных газопроводов. Для обогрева используются котлы небольших размеров, работающие на твёрдом, жидком топливе, электрической энергии и природном газе с поставкой в баллонах. Наиболее часто используется водяное отопление, отличающееся простотой и надёжностью, компактностью и гигиеничностью. Основное оборудование при таком способе включает следующие элементы:

• водогрейный котёл;
• радиаторные батареи;
• водопроводные трубы;
• расширительный бачок;
• запорная и регулирующая арматура.

Петля Тихельмана своими руками

Обвязка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции нужно обращать внимание на следующие моменты: тип и размеры используемых труб, подбор мощностей задействованных компонентов и их обвязку. Также надо учитывать, что конфигурация с перепадами высоты (с прокладкой труб над дверным проемом) требует отвода воздуха и обеспечения слива. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей

Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, отличающейся большей длиной путей.

На подаче размещаются компоненты, отвечающие за безопасность системы. Они включают в себя манометр, клапан для стравливания и устройство автоматического сброса воздушных масс. Открытая конфигурация предполагает вертикальную проводку пути до начала уклонения, при этом в высшей точке помещают расширитель. После этого магистраль ведется к оставшимся компонентам сети.

На обратном пути устанавливают насос, мощности которого должно хватать для нейтрализации сопротивления гидравлики. В обвязочную систему для котла входят запорные арматурные элементы, монтируемые рядом с ним на обе трубы и поблизости от расширительного бака. Также их крепят по бокам насоса и на находящийся возле него подпиточный патрубок.
