Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

• произвести расчет основных компонентов парового отопления своими силами;
• обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

• 1-я комната: 5*2,95=14,75 м2;
• 2-я комната: 3*2,45=7,35 м2;
• 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Котлы для парового отопления

Виды котлов различаются по типу применяемого топлива. Есть котлы для работы на природном газе, мазуте, прочем жидком, твердом топливе, комбинированные и электрические агрегаты. Например, электрический котел для парового отопления выгодно ставить в районах с малыми тарифами на электричество в ночное время. Также различаются агрегаты по количеству трубопроводов: одно-, двухтрубные варианты. Однотрубные конструкции подразумевают непрерывное движение пара по системе.

В продаже есть промышленные паровые котлы на газе, характеризующиеся высоким КПД при сниженном расходе топлива. Применять их для бытовых нужд можно, но только при увеличенной отапливаемой площади. Плюсы оборудования: автоматическое управление, компактность размеров, возможность установки в удаленном от жилых комнат помещении.

Как рассчитать мощность котла

Перед тем как сделать паровое отопление, необходимо правильно подобрать мощность источника нагревания – котла. Для этого потребуется размер площади всех отапливаемых помещений.

Стандартные параметры соотношения мощности агрегата и площади помещений:

• площадь 60-200 м2 – мощность 25 кВт;
• в 200-300 м2 – мощность 25-35 кВт;
• в 600-1200 м2 – мощность 60-100 кВт.

Принципы подключения отопительной системы

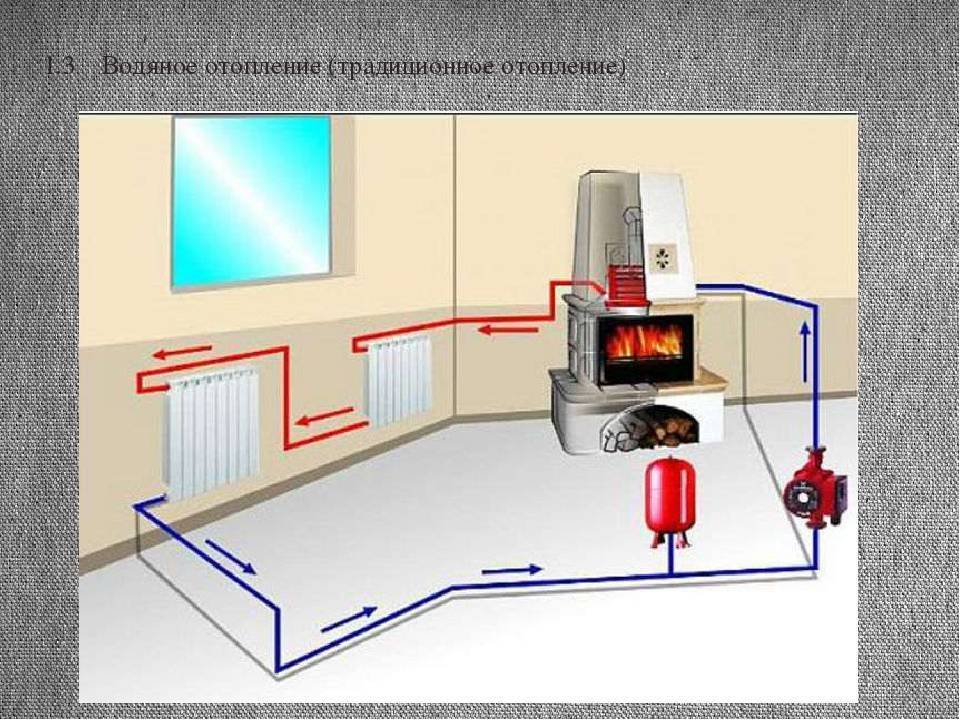

Исходя из способа подачи теплоносителя, которым обычно выступает вода, можно выделить две основные разновидности отопительных систем:

1. Система открытого типа. В данном случае вода поступает в контур отопления из общего трубопровода, поэтому для качественного монтажа необходимо тщательно продумать расположение всех комплектующих и обеспечить им удобную связь с местом подачи воды в дом.
2. Закрытый вариант отопительной системы отличается тем, что вода движется исключительно внутри контура, вследствие чего привязывать ее к месту подачи теплоносителя не требуется, однако время от времени его запасы нужно пополнять.

Фильтр для системы отопления — принцип работы и установкаНазначение этих добавок может быть самым разным:

• некоторые из них предотвращают вредное воздействие осадков;
• есть добавки, позволяющие избавиться от проблемы засорения труб;
• некоторые вещества повышает износостойкость компонентов системы и не дают появиться на них коррозии;
• в некоторых случаях требуется добавление веществ, предотвращающих замерзание воды, что очень часто случается во время отключения системы.

Конструкция стандартной системы отопления включает в себя следующий набор структурных элементов:

• котел нагрева;
• насос циркуляции, с помощью которого теплоноситель беспрепятственно движется в контуре отопления;
• очистительный фильтр (если система является открытой);
• клапан, именуемый термостатическим. Это устройство позволяет контролировать параметр нагрева воды;
• клапан предохранительного типа, основная задача которого – не допустить увеличения и понижения давления;
• отопительная батарея, монтируемая, как правило, непосредственно в жилом помещении;
• вентиль шарового типа, при помощи которого можно получить доступ к воде;
• бак расширения в виде емкости с водой, необходимый для контроля над объемом теплоносителя в системе.

Принцип действия системы парового отопления в частном доме

Процесс достаточно простой, его стоит описать подробно, дело обстоит так:

1. Оборудование нагревает воду до 130-200 градусов.
2. Полученный при этом пар имеет высокое давление и постепенно перемещается по разводке в помещениях, отдавая накопленное тепло.
3. Конденсированная жидкость возвращается для повторного цикла, чтобы стабилизировать процесс потребуется установка насоса, возможна укладка магистрали с наклоном, но говорить о хорошей производительности можно только при правильных просчетах.

Все элементы должны быть проверены и продуманы, к ним будут применяться совсем другие требования, чтобы не допустить возникновение эксцессов

На устойчивость к высокому давлению и нагреву обращают внимание в первую очередь

Разработка проектного решения

Перед тем, как установить котел и провести трубопроводы, необходимо разработать проект либо схему устройства будущей системы парового отопления.

При разработке проекта необходимо учитывать не только трассу трубопроводов со всеми возможными ответвлениями, поворотами и прочими мелочами, но и материал трубопроводов, расстановку контрольно-измерительных приборов, предохранительной и запорной арматуры.

Подбор схемы парового отопления. Нажмите для увеличения.

В обязательном порядке нужно определиться и с общей длиной трубопроводов, количеством тройников и переходников. В целях обеспечения надежности и безопасности следует использовать только прошедшее обязательную сертификацию оборудование.

В идеальном варианте (при наличии соответствующей квалификации) проект может содержать расчетный температурный график паровой тепловой сети и расчет тепловых потерь.

Требования к помещению при устройстве паровой системы отопления

К помещению, в котором будет располагаться котел, предъявляются некоторые требования:

1. Высота потолков не менее 2,2 метра.
2. Расстояние от котла до стены не менее 1 метра.
3. Огнестойкость стен должна составлять не менее 75 минут, а огнестойкость двери – не менее 30 минут.
4. Материал изготовления стен – кирпич, материал облицовки – керамика либо минеральная штукатурка.
5. Исправная система вентиляции, и наличие оконных проемов и ведущего на улицу выхода.

Последовательность действий при самостоятельном монтаже

Паровое отопление своими руками предполагает последовательное выполнение следующих основных этапов и операций:

1. Разработка проекта либо схематичного плана.
2. Выполнение подготовительных строительных работ в котельной.
3. Монтаж котла (ниже уровня радиаторов и трубопровода) и радиаторов отопления и трубопроводов.
4. Монтаж контрольно-измерительных приборов, предохранительных и обратных клапанов, дренажной арматуры и прочего оборудования.
5. Тестирование работоспособности системы и проверка исправности автоматических защит.

Прокладка трубопроводов обязательно должна предшествовать их соединению с радиаторами системы отопления. После этого производится присоединение к трубопроводам циркуляционного насоса, перед которым обязательно должен быть установлен фильтр прямой очистки.

Монтаж парового отопления. Нажмите для увеличения.

Монтаж расширительного бачка и подсоединение котла завершают процесс монтажа.

При монтаже отдельных элементов системы парового отопления следует учитывать не только общие требование и стандарты безопасности, но и рекомендации заводов-изготовителей, содержащиеся в паспортах и инструкциях по эксплуатации.

Некоторые правила самостоятельного монтажа

Как сделать паровое отопление своими руками надежным и долговечным? Для этого необходимо соблюдать некоторые основные правила монтажа: используйте трубопроводы заводского изготовления.

При монтаже фланцевых соединений используйте предварительно смоченные в горячей воде паронитовые прокладки (толщиной 3-5 мм).

Используйте качественные конденсатные сифоны. Обязательно оснащайте каждый котел предохранительными клапанами. В обязательном порядке произведите пробный пуск после завершения монтажных работ.

Заключение

Паровое отопление представляет собой универсальный и доступный вариант снабжения дома тепловой энергией для нужд отопления и горячего водоснабжения.

Производительность и простота системы делают возможным ее самостоятельный монтаж и применение практически в любом доме.

Как сделать паровое отопление от печки

Обустройство парового отопления состоит их двух этапов. В первом необходимо составить проект и схему. На втором этапе приступают к установке парового отопления своими руками от печи или котла.

Сначала выполняется проект системы. Определяется мощность котла

Здесь важно учитывать вид топлива и возможность нагрева жидкости для бытовых потребностей

На схеме важно учитывать размещение котла, площадь комнаты и условия для установки системы. Также учитывают количество труб. При этом делают все финансовые расчеты

При этом делают все финансовые расчеты.

Последовательность выполнения монтажных работ:

1. Создание схемы разводки.
2. Установка радиаторов. Лучшее место размещения – возле окна.
3. Закрепления расширительного бака. Емкость подключают к трубопроводу.
4. Монтаж трубопровода. Труба проводится к батарее, обрезается, и соединяются все входы и выходы. Также проходится подвод труб ко всем радиаторам.
5. Замыкания контура – подводка к теплогенератору.
6. Установка котла.

Монтаж котла может проходить в любом удобном месте. Но чем длиннее трубопроход, тем дороже обойдется обустройство системы. Установка котла в этом случае ничем не отличается.

Паровое отопление в частном доме

Отопление паром запрещено в жилых помещениях многоквартирных домов. Монтаж парового отопления в частном доме провести все же можно.

Для этого потребуется наличие сварочного аппарата, профессиональных навыков сварщика. Трубопроводы отопления монтируются с соблюдением уклона 1-2 % в сторону движения конденсата и обратным уклоном при движении пара.

Котел рекомендуется приобрести заводского изготовления – самостоятельная сборка оборудования такой сложности не гарантирует его безопасной работы.

Мощность котла подбирается исходя из общестроительной нормы в 100 Вт на обогрев 1 метра площади. Также учитываются резерв мощности, необходимость производства горячей воды и прочие нужды.

Паровые схемы систем отопления реализуются в основном в двух конфигурациях:

1. Верхняя подача;
2. Однотрубные группы приборов.

При верхней подаче пар подается в верхнюю точку строения по центральному стояку. От центрального стояка пар распределяется на отдельные стояки, спускающиеся через приборы в нижний пояс труб – сборников конденсата.

Вторая конфигурация выполняется в виде нескольких веток отопления, приборы которых подключены последовательно. Пар имеет высокую температуру и разница между приборами малозаметна.

В качестве батарей парового отопления рекомендуется использовать стальные радиаторы и регистры. Часто отопление этого типа не имеет отдельных нагревательных приборов, выполняется в виде пояса труб среднего диаметра. Способ прокладки труб в любом случае следует применять открытый. Это обусловлено низкой коррозионной стойкостью стали. Кроме этого, паровые трубы имеют слишком высокую температуру, при скрытой прокладке они будут негативно влиять на строительные конструкции.

Выбор парового отопления в качестве основного – личное дело каждого владельца помещений, требующих обогрева. Анализ преимуществ и недостатков говорят о том, что паровое отопление более актуально для нагрева больших объемов помещений – производств, теплиц, складов. Для отопления жилых домов оптимальным решением является строительство водяного отопления – оно более безопасно, комфортнее и зачастую имеется возможность самостоятельного монтажа без спецоборудования и навыков.

(Просмотров 259 , 1 сегодня)

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

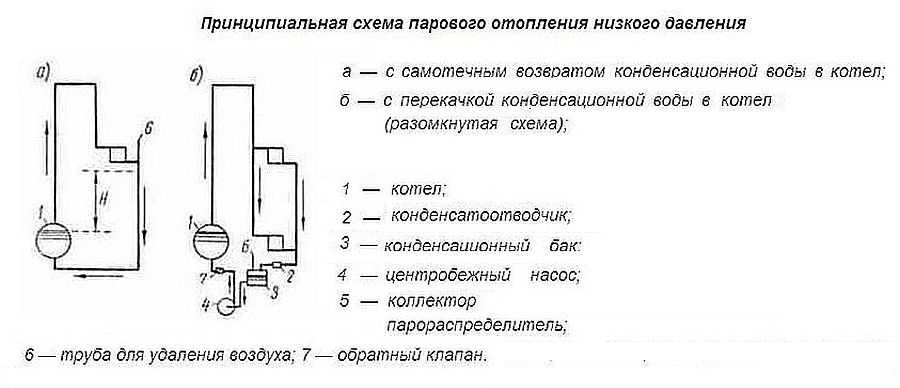

Схемы открытой и закрытой системы парового отопления

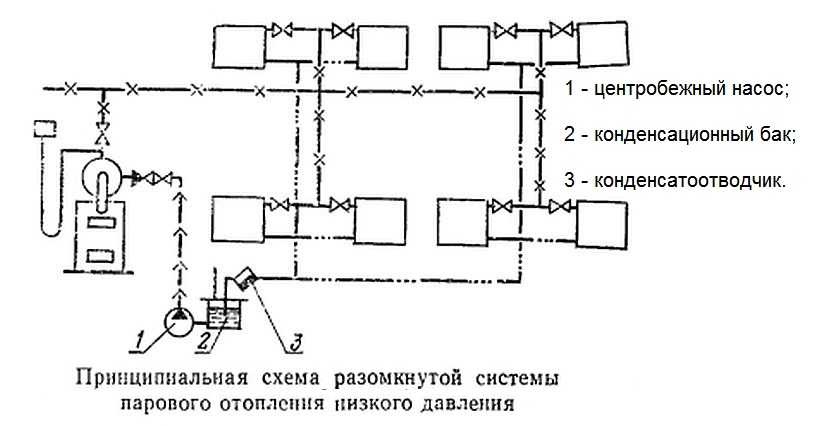

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

• С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
• С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

• до 200 м² — 25 кВт;
• от 200 м² до 300 м² — 30 кВт;
• от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

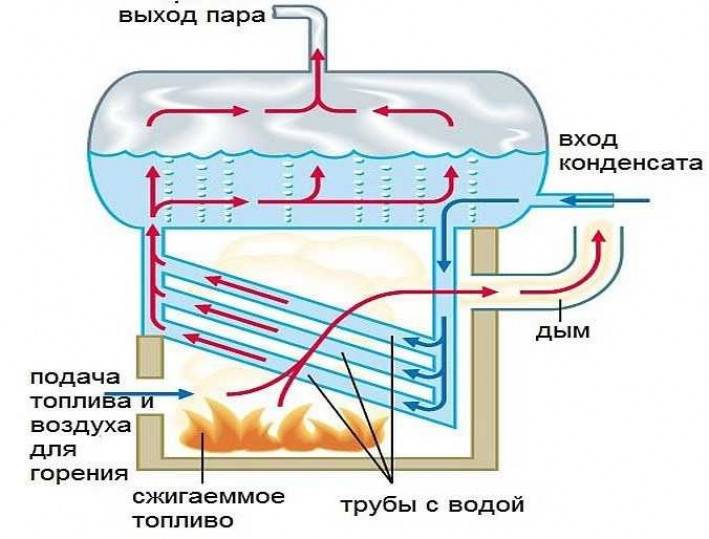

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:
