Парогенератор своими руками: как избежать ошибок при самостоятельной сборке

Самодельная паровая пушка

Приспособление изображено на рисунке.

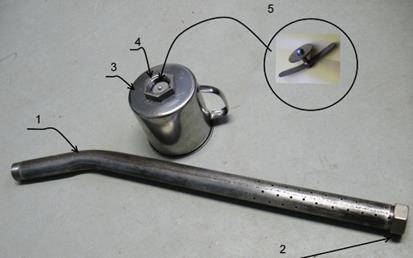

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Коротко о конструкции

Независимо от того, какой производитель выпускает парогенератор, например, “Бош”, “Филипс” или “Тефаль”, все устройства характеризуются тремя основными частями:

• электронным блоком управления;
• подставкой или так называемой базой;
• утюгом.

Бытовой прибор укомплектован также специальными насадками.

Рассмотрим принцип работы парогенератора:

1. Бойлер нагревает воду.
2. В результате образуется пар.
3. Образованный пар по специальному шланговому устройству подается к утюгу.
4. У основания утюга присутствует перфорация.
5. Выходящий из отверстий пар обрабатывает ткань, разглаживая при этом любого вида складки.

Бытовая станция парогенератора производителя Tefal значительно отличается от бытовой техники с отпариванием точно такого же производителя:

• существенным отличием являются размеры — бытовая станция намного больше и объемнее, занимая при этом много места в помещении;
• в парогенераторе вода подается в отдельный отсек бойлера, в котором происходит нагрев до образования пара;
• образованный пар не является мокрым — он сухой с приблизительной температурой около 160 градусов;
• одежда и белье обрабатывается без соприкасания к ним устройства в виде утюга, поэтому при обработке паром отсутствуют повреждения с одеждой и не стоит переживать за целостность вещей.

Когда же можно начать наслаждаться?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Предлагаем ознакомиться Понижающий трансформатор для бани

Фабричная фитобочка с парогенератором

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

• Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
• Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
• Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
• Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
• Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Коротко о конструкции

Парогенератор от любого производителя: Тефаль, Бош или Филипс, состоит из трех основных частей: электронного блока управления, подставки, она же станция, и утюга. В комплекте поставки присутствуют также специальные насадки. Бойлер нагревает воду, образуется пар, который по специальному шлангу подается на утюг, в основании которого есть перфорация. Выходя из отверстий, пар обрабатывает материал, разглаживая любые складки.

Бытовая станция парогенератора, например, Tefal, имеет ряд отличий от утюга с отпариванием того же производителя:

• во-первых, размеры — она гораздо объемнее и занимает много места;
• во-вторых, вода заливается в отдельную емкость бойлера и там нагревается до образования пара;
• в-третьих, пар не мокрый, а сухой с температурой около 160 градусов;
• обработка одежды и белья производится без ее касания устройством в виде утюга, а только паром, поэтому можно не бояться за целостность вещей.

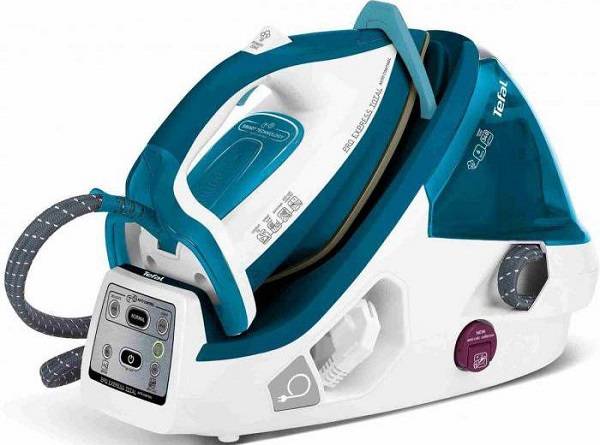

На рисунке ниже приведена стандартная станция парогенератора марки Tefal.

Как изготовить парогенератор для самогонного аппарата?

Проще всего сделать парогенератор для самогонного аппарата из обычной скороварки. Может подойти и оцинкованная или эмалированная кастрюля, но тогда необходимо будет дополнительно сделать надёжный способ крепления крышки к кастрюле и прокладку для обеспечения герметичности. Скороварка выгодно отличается тем, что имеет собственный нагреватель и изначально герметична.

Конструкцию скороварки необходимо будет дополнить предохранительным клапаном для стравливания излишков давления, штуцером для выхода пара и трубкой для контроля уровня воды. Желательно на крышке установить ещё и градусник. Конечно, вода закипает при известной температуре — 100 градусов, но удобно будет знать, сколько ещё осталось до начала выделения пара.

Предохранительный клапан — это очень важная часть конструкции. На пути выходящего пара будут находиться брага и змеевик, а они создают нешуточное гидродинамическое сопротивление. Поэтому давление внутри парогенератора может возрасти очень быстро, даже стремительно, и если его вовремя не стравить, то последствия могут возникнуть весьма печальные — срыв крышки прибора, вырывание соединительных трубок или даже взрыв самого парогенератора. Даже если случится самое простое из перечисленного — вырывание трубок, то вас может сильно ошпарить стоградусным паром. В остальных случаях травмы могут быть ещё серьёзнее.

Клапан устанавливается в крышке парогенератора. Его можно купить практически в любом хозяйственном магазине. Не забудьте его загерметизировать ФУМ-лентой или силиконовыми прокладками.

Штуцер для пароотвода тоже продаётся в хозяйственных магазинах

Главное, на что надо обратить внимание при покупке — резьбовое соединение для подключения пароотводящей трубки. Устанавливать его можно на крышке или на стенке ёмкости, главное условие — он должен находиться выше уровня воды даже при самом начале перегонки

В качестве пароотводящей трубки лучше всего послужит металлический гофрированный шланг, который используется для подключения газа. Можно взять и медную или нержавеющую трубку, но удобнее будет всё-таки с гибким пароотводом. Его необходимо закрутить на штуцере парогенератора, загерметизировав ФУМ-лентой.

Перегонный куб тоже надо будет модернизировать. Снизу в кубе просверливается отверстие, в которое устанавливается такой же штуцер. К этому штуцеру снаружи будет подключён пароотвод. Изнутри к нему присоединяется перфорированная спирально закрученная трубка, через которую будет выходить пар. Её надо будет закрутить на два-три витка по спирали, в одной плоскости, а не как змеевик. В качестве этой трубки подойдёт такой же газовый шланг или металлическая трубка из меди либо нержавейки. В верхней части трубки проделываются отверстия 1-2 миллиметра с расстоянием между ними 1-2 сантиметра. Выходящий пар должен охватывать наибольший объём сырья. Эту деталь ещё называют барботёром — не путать с приспособлением для очистки спиртовых паров, хотя процесс работы обоих устройств похож, они выполняют совершенно разные функции.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

• Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
• Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
• Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
• Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
• Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Самостоятельный ремонт

Если у вас модель парогенератора компании Tefal, то вы можете самостоятельно произвести ремонт, устранив при этом простые неисправности. Все модели обладают одинаковой конструкцией, различия существуют только в некоторых нюансах.

Рассмотрим наиболее часто встречающиеся неисправности и способы, как произвести ремонт парогенератора своими руками:

• Станция сообщает, что готова к эксплуатации, но когда нажимаешь на кнопку, отсутствует подача пара — кнопку необходимо заменить.
• Парогенератору не подается пар — в этом случае следует проверить работоспособность ТЭНа, предохранителя, электромагнитного клапана, произвести очистку пароотводной трубы. В случае повреждения требуется очистить резервуар бойлера от накипи, произвести замену термостата или шланга, который служит для поступления пара к утюгу.
• Переключатель давления характеризуется некорректной работой — применяя мультиметр, нужно проверить исправность детали. В случае возникновения поломки требуется произвести замену и установить исправный микропереключатель или тумблер.
• На панели управления отсутствует реакция на нажатие кнопки — проверяется целостность проводки, если проблема не находится, то проводку следует заменить.
• В емкости наблюдается постоянное свечение индикатора низкого уровня воды — необходимо проконтролировать уровень воды в емкости, если он соответствует норме, то причина находится в датчике объема жидкости, его требуется заменить.
• На подошве утюга из перфораций наблюдается слабое давление пара — для разрешения подобной проблемы рекомендовано проверить регулятор, в случае неисправности произвести замену на новый.

Невозможно предусмотреть все случаи, которые могут возникнуть в процессе функционирования устройства и спровоцировать неисправности. Данный список можно пополнять новыми проблемными ситуациями.

Сфера применения парогенератора

Перегонять паром можно любые браги, однако из-за дополнительных затрат времени и энергии этот метод целесообразно использовать для первой дистилляции густых браг – обычно это все зерновые и некоторые фруктовые из переспелого сырья с высоким содержанием пектина, например, яблочная или абрикосовая. Еще перегонку паром используют для чачи и других самогонов из жмыха.

Преимущества перегонки паром:

• отыгравшую брагу не сливают с осадка и не осветляют;
• можно получить спирт, находящийся в гуще, которая обычно отфильтровывается и пропадает;
• позволяет избежать пригорания и ухудшения качества самогона;
• при перегонке «наваривается» меньше вредных примесей;
• никак не влияет на органолептические свойства напитка, является самым бережным методом нагрева браги;
• подходит для самогонных аппаратов любой конструкции.

Недостатки:

• требуется еще одна емкость, которая будет парогенератором;
• увеличивается время перегонки (больше 3-х часов с момента закипания браги);
• так как спиртовые пары разбавляются конденсатом, падает крепость выхода, например, если при нагреве ТЭН-ом максимальная крепость в струе 68%, то при перегонке паром будет 50% (расчеты примерные и зависят от конструкции дистиллятора);
• из-за высокого давления в парогенераторе повышается опасность эксплуатации аппарата.

Коротко о конструкции

Независимо от того, какой производитель выпускает парогенератор, например, “Бош”, “Филипс” или “Тефаль”, все устройства характеризуются тремя основными частями:

• электронным блоком управления;
• подставкой или так называемой базой;
• утюгом.

Бытовой прибор укомплектован также специальными насадками.

Рассмотрим принцип работы парогенератора:

1. Бойлер нагревает воду.
2. В результате образуется пар.
3. Образованный пар по специальному шланговому устройству подается к утюгу.
4. У основания утюга присутствует перфорация.
5. Выходящий из отверстий пар обрабатывает ткань, разглаживая при этом любого вида складки.

Бытовая станция парогенератора производителя Tefal значительно отличается от бытовой техники с отпариванием точно такого же производителя:

• существенным отличием являются размеры — бытовая станция намного больше и объемнее, занимая при этом много места в помещении;
• в парогенераторе вода подается в отдельный отсек бойлера, в котором происходит нагрев до образования пара;
• образованный пар не является мокрым — он сухой с приблизительной температурой около 160 градусов;
• одежда и белье обрабатывается без соприкасания к ним устройства в виде утюга, поэтому при обработке паром отсутствуют повреждения с одеждой и не стоит переживать за целостность вещей.

Как пользоваться парогенератором

В эксплуатации устройство простое, чем-то напоминает утюг. Перед работой нужно резервуар наполнить водой, затем прибор подключают к электрической сети и ждут, пока вода закипит и его можно будет применять в работе. После готовности его подносят к поверхности, которую необходимо обработать и нажимают кнопку подачи пара.

Периодически проводят дозаправку жидкости

Это делают осторожно, чтобы избежать ошпаривания горячим воздухом. В емкости пар находится под давлением поэтому, когда открывают крышку, происходит выброс горячего воздуха

При работе с парогенератором нужно придерживаться техники безопасности и соблюдать простые правила:

• использовать аппарат в помещении для избежания проникновения атмосферных осадков;
• избегать, чтобы горячий пар не попадал на открытые участки тела, чтобы не обжечь кожу;
• не работать устройством, когда мокрые руки;
• запрещено чистить парогенератор под проточной водой;
• регулярно очищать ТЭН от накипи.

Любой нагревательный элемент у аппарата должен быть изолирован, а контур обязательно заземлен.

Рекомендуют использовать в приборе кипяченную, отфильтрованную либо дистиллированную воду. Это уменьшит количество образования накипи и позволит устройству дольше работать.

Парогенератор, сделанный самостоятельно в домашних условиях, позволит существенно упростить чистку и мойку автомобиля дома. Несмотря на то что самодельное устройство не такое мощное, как заводская установка, она прекрасно справляется с чисткой салона автомобиля и некоторых деталей

При работе важно контролировать своевременную подачу воды и следить за датчиками, чтобы исключить поломку устройства

Источник

Преимущества и недостатки

Каждое изделие имеет определенные положительные и негативные качества — парогенератор не является исключением из этих правил.

• пар сухой, поэтому можно обрабатывать любую одежду;
• устройство может разгладить даже сложенную в несколько слоев ткань за счет высокой температуры;
• удобно обрабатывать постельное белье и махровые полотенца;
• быстро наводит стрелки на брюках, которые долго держатся;
• значительно сокращает время всего процесса, делая его менее обременительным;
• достаточная емкость для воды не требует постоянного доливания;
• деликатное отношение к мягким тканям;
• панель управления позволяет выбирать оптимальные режимы подачи пара, что позволяет при необходимости использовать утюг, как обыкновенный бытовой прибор.

• в некоторых моделях весьма неудобно наматывать двойной провод для хранения;
• емкость необходимо часто чистить от накипи;
• привычный утюг более компактен, чем парогенераторная станция в работающем состоянии;
• для парогенераторов необходимо использовать очищенную жидкость (для предотвращения быстрого образования отложений и нагара в резервуаре бойлера);
• стоимость бытового парогенератора существенно выше утюга с отпаривателем.

Многих пользователей не останавливают перечисленные негативные моменты использования такого оборудования, потому что достоинств у парогенератора намного больше.

Как продлить срок службы парогенератора?

Хоть пользоваться парогенератором довольно легко, существуют некоторые правила пользования, которые позволят значительно увеличить срок эксплуатации таких устройств:

• Воду в емкость парогенератора следует наливать только до черты. Всегда должно оставаться небольшое пространство, где и будет образовываться пар. Если всегда наливать воду до краев, то аппарат попросту выйдет из строя.
• Не используйте для очистки накипи химические средства. Агрессивная среда может повредить материалы и привести к протечке.
• Нельзя использовать аппарат в режимах, где предусмотрен пар без воды. Это может привести к перегреву устройства.
• Не открывайте крышку сразу после выключения. Высокая температура пара может нанести серьезный вред вашему здоровью, повредить глаза или кожу.
• Не следует оставлять воду в бойлере на длительный срок. Рекомендуется сливать жидкость после использования во избежание появления накипи и осадка внутри емкости парогенератора.

Если в процессе глажки в бойлере закончилась вода, залить жидкость можно, не ожидая остывания аппарата. Но делать это нужно аккуратно, чтобы не получить ожог. Хоть производители и заботятся о хорошей изоляции и безопасности своих устройств, желательно все же отключать парогенератор от электросети.

Выполняя эти несложные правила, вы реже будете сталкиваться с проблемами. Если же критическая ситуация все-таки возникла, обращайтесь именно к нам. Доверяя нашим сотрудникам свою технику, будьте уверены – мы не подведем!

Бытовые приборы выходят из строя, когда меньше этого не ожидаешь. Чтобы эффективно произвести ремонт парогенераторов, нужно выявить причину неисправности.

Из каких частей состоит ректификационная колонна

Для ректификации нужен более сложный аппарат, который в состоянии разделить спиртосодержащую жидкость на чистые фракции (этиловый спирт, вода, сивушные масла и тому подобное). Работать с колонной немного сложнее, так как необходимо корректировать температуру, но конечный продукт получается чище.

Классическая ректификационная колонна для перегонки браги в спирт.

1. Перегонный куб. По аналогии с дистиллятором это ёмкость с брагой, которая нагревается одним из возможных способов: электричеством, ТЭН’ом или газом.
2. Царга. Металлическая труба довольно широкого диаметра, по которой поднимаются пары спирта. Для дополнительного очищения в нём иногда вставляют насадку Панченкова.
3. Дефлегматор. Довольно хитрое устройство, которое охлаждает кипящие при высокой температуре фракции и пропускает через себя чистые пары спирта. За счёт этого вредные примеси стекают обратно в куб в виде флегмы, а мы на выходе получаем чистейший самогон до 96% крепости.
4. Термометр. Крайне важная вещь, по которой вы будете ориентироваться с фракциями во время перегона.
5. Узел отбора с холодильником. Здесь мы охлаждаем пары нашего ректификата и собираем их уже в приёмную ёмкость.

Интересное видео на Youtube было представлено фирмой Мастер-Алкомастер. Автор максимально подробно описал устройство универсальной ректификационной колонны и показал все составные части.

Принцип работы

При перегонке зерновой или любой другой густой браги часто возникает одна и та же проблема: жидкость пригорает, и самогон получается со стойким запахом гари, от которого практически невозможно избавиться. Такое возможно при любом способе нагрева, если в перегонном кубе нет специальной мешалки – вещи редкой и не распространенной. Не застрахована от пригорания и сахарная брага, особенно если стенки бака очень тонкие. Раз и навсегда решить этот вопрос помогает парогенератор для самогоноварения.

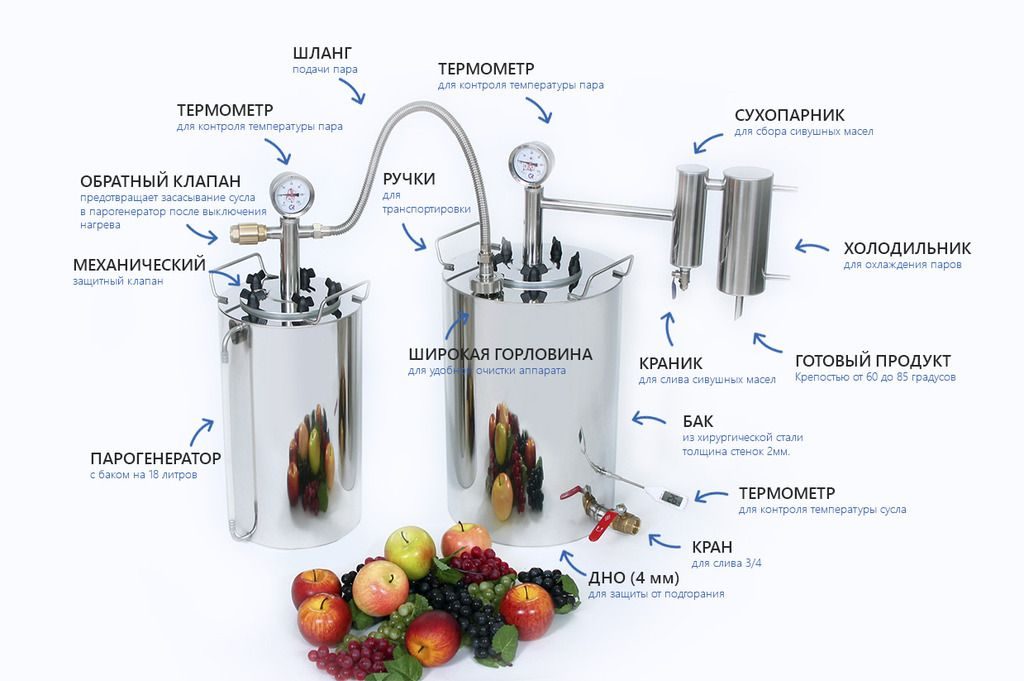

Это приспособление представляет собой емкость, очень похожую на перегонный куб. Крышка должна закрываться герметично, чтобы не пропускать пар. В ней обязательно присутствуют два клапана:

• защитный – для сброса лишнего давления;
• обратный – предотвращающий засасывание сусла в парогенератор при прекращении нагрева.

Вода, залитая в парогенератор, нагревается до закипания. Через паропровод, вделанный в верхнюю часть крышки, пар из парогенератора поступает в перегонный куб, нагревая брагу наиболее щадящим и безопасным способом. При таком нагреве пригореть у браги нет ни единого шанса.

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическимипарогенератор для мойки автомобиля

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности. Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства. Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:
